Flange 1 4 là gì? Cẩm nang kỹ thuật và hướng dẫn chọn mặt bích chính xác

Bạn đã bao giờ rơi vào tình huống hệ thống đường ống vừa lắp đặt xong đã gặp sự cố rò rỉ ngay tại vị trí kết nối? Hoặc đau đầu hơn, khi đặt mua một flange 1 4 về nhưng lại không thể lắp vừa với bulong của thiết bị hiện có?

Trong ngành cơ khí và đường ống, sai số chỉ tính bằng milimet cũng có thể dẫn đến những thảm họa về vận hành. Nhiều người thường lầm tưởng rằng "1/4 inch" là một kích thước đơn giản, có thể đo trực tiếp bằng thước dây. Tuy nhiên, thực tế phức tạp hơn nhiều khi kích thước này chịu sự chi phối chặt chẽ của các tiêu chuẩn quốc tế như ANSI, JIS, hay DIN. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu từ góc độ chuyên gia, giúp bạn hiểu rõ bản chất và cách lựa chọn flange 1/4 tối ưu nhất cho hệ thống của mình.

Flange 1 4 là gì? Định nghĩa và bản chất kỹ thuật

Về cơ bản, flange 1/4 (hay mặt bích 1/4) là phụ kiện cơ khí được thiết kế để kết nối các đoạn ống, van hoặc thiết bị đo lường có kích thước danh nghĩa là 1/4 inch. Trong hệ mét, kích thước này thường tương đương với DN8.

Một điểm mấu chốt mà kỹ thuật viên cần lưu ý: con số 1/4 là kích thước danh nghĩa (NPS - Nominal Pipe Size), nó không đại diện cho đường kính ngoài (OD) hay đường kính trong (ID) đo thực tế của mặt bích. Vai trò của nó không chỉ đơn thuần là mối nối, mà còn là điểm cho phép tháo rời để bảo trì, kiểm tra hoặc vệ sinh hệ thống mà không cần cắt bỏ đường ống.

Khác với các kích thước lớn như 4 inch hay 10 inch, flange 1/4 thường xuất hiện trong các hệ thống yêu cầu độ tinh vi cao, áp suất lớn nhưng lưu lượng nhỏ, nơi mà sự kín khít tuyệt đối là ưu tiên hàng đầu.

Nguyên lý hoạt động của mặt bích trong hệ thống áp lực

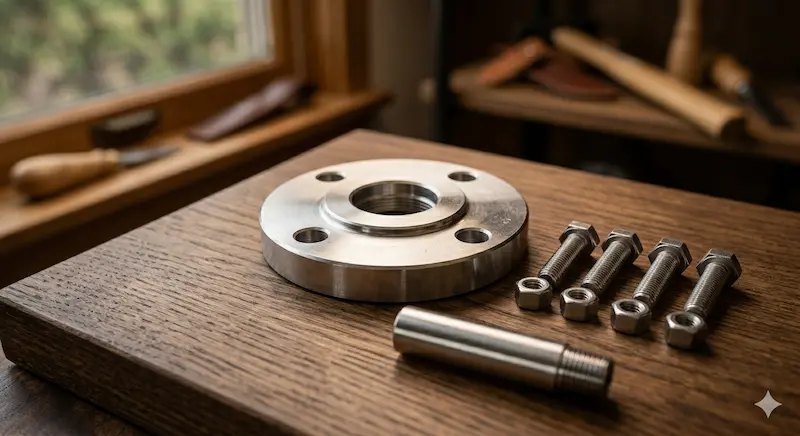

Mặt bích không hoạt động đơn lẻ. Một mối nối hoàn chỉnh luôn bao gồm bộ ba: 2 mặt bích + Gioăng (Gasket) + Hệ thống Bulong. Nguyên lý cốt lõi dựa trên việc tạo ra một lực nén đủ lớn để làm biến dạng nhẹ lớp gioăng, từ đó lấp đầy các khe hở siêu nhỏ trên bề mặt kim loại, ngăn chặn lưu chất rò rỉ ra ngoài.

Lực siết từ bulong phải được tính toán kỹ lưỡng. Nếu siết quá yếu, áp suất bên trong sẽ đẩy lưu chất qua khe hở. Ngược lại, nếu siết quá chặt hoặc không đều, mặt bích có thể bị vênh, gioăng bị dập, dẫn đến hỏng hóc ngay lập tức. Đây là lý do tại sao đối với các dòng flange 1/4 nhỏ, sự tinh tế trong lắp đặt còn quan trọng hơn cả các kích thước lớn.

Các loại flange 1 4 phổ biến trên thị trường

1. Phân loại theo kiểu kết nối

Mỗi kiểu kết nối sẽ quyết định khả năng chịu áp và tính linh động của hệ thống:

• Threaded Flange (Mặt bích ren): Phổ biến nhất cho kích thước 1/4. Dễ lắp đặt vì không cần hàn, phù hợp cho môi trường dễ cháy nổ.

• Weld Neck (Hàn cổ): Có phần cổ dài để hàn đối đầu với ống, khả năng chịu áp cực tốt, thường dùng trong các lab nghiên cứu áp cao.

• Slip-on (Hàn trượt): Ống được đút vào trong mặt bích rồi hàn cả trong lẫn ngoài.

• Blind Flange (Mặt bích mù): Dùng để bịt kín đầu ống hoặc các cổng chờ trên thiết bị.

2. Phân loại theo vật liệu

• Inox (304, 316): Chống ăn mòn tuyệt vời, dùng trong hóa chất, dược phẩm.

• Thép carbon: Giá thành rẻ, chịu lực tốt, dùng cho hệ dầu khí hoặc khí nén khô.

• Nhựa (PVC, UPVC): Dùng cho các hệ thống xử lý nước hoặc môi trường axit nhẹ ở nhiệt độ thấp.

3. Phân loại theo tiêu chuẩn (Cực kỳ quan trọng)

Đây là "hố đen" khiến nhiều người nhầm lẫn nhất. Cùng là flange 1/4, nhưng:

• ANSI/ASME: Tiêu chuẩn Mỹ (ví dụ Class 150, 300).

• JIS: Tiêu chuẩn Nhật (ví dụ 5K, 10K, 20K).

• DIN: Tiêu chuẩn Đức/Châu Âu (ví dụ PN10, PN16).

Insight chuyên gia: Các tiêu chuẩn này không thể lắp lẫn cho nhau. Một mặt bích 1/4 chuẩn JIS 10K sẽ có số lỗ bulong hoặc đường kính vòng chia khác hoàn toàn so với chuẩn ANSI Class 150. Việc cố tình "độ" lại lỗ bulong sẽ làm yếu kết cấu và gây mất an toàn.

Thông số kỹ thuật chi tiết của flange 1/4

Để chọn đúng flange 1/4, bạn không thể chỉ nói "cho tôi mặt bích 1/4". Bạn cần nắm rõ các thông số kỹ thuật sau:

Tại sao phải quan tâm đến từng milimet? Đối với các thiết bị đo lường (Pressure Gauge) sử dụng kết nối mặt bích, nếu sai số đường kính vòng chia chỉ 2mm, bạn sẽ không thể xỏ bulong qua. Điều này không chỉ gây lãng phí chi phí mua hàng mà còn làm chậm tiến độ thi công toàn hệ thống.

So sánh flange 1/4 với các kích thước lân cận

Trong thiết kế hệ thống, việc lựa chọn giữa flange 1/4, 3/8 hay 1/2 thường gây băn khoăn.

• So với 3/8 inch (DN10): 1/4 inch có lưu lượng thấp hơn nhưng khả năng chịu áp suất tức thời thường ổn định hơn ở các điểm nút thắt.

• So với 1/2 inch (DN15): Đây là bước nhảy lớn. Mặt bích 1/2 rất phổ biến, nhưng trong các hệ thống đòi hỏi sự tinh gọn hoặc dòng chảy cực nhỏ (như hệ thống châm hóa chất chính xác), flange 1/4 là sự lựa chọn tối ưu về mặt không gian và chi phí vật liệu.

Insight: Sử dụng mặt bích quá lớn so với nhu cầu không chỉ gây lãng phí mà còn làm tăng trọng lượng không cần thiết lên giá đỡ ống, trong khi mặt bích quá nhỏ sẽ gây hiện tượng "nghẽn cổ chai", làm sụt giảm hiệu suất bơm.

Ứng dụng thực tế: Khi nào cần dùng flange 1/4?

Nhờ kích thước nhỏ gọn và độ chính xác cao, mặt bích 1/4 thường xuất hiện trong các lĩnh vực đặc thù:

1. Hệ thống điều khiển khí nén: Kết nối các bộ lọc, bộ điều áp (FR.L) công suất nhỏ.

2. Thiết bị đo lường và phòng Lab: Gắn các cảm biến áp suất, cảm biến nhiệt độ vào bồn chứa hoặc đường ống chính.

3. Hệ thống thủy lực: Dùng cho các đường hồi dầu hoặc đường lấy tín hiệu áp suất.

4. Ngành hóa chất: Các đường ống dẫn mẫu (sampling lines) yêu cầu vật liệu Inox 316 để tránh nhiễm chéo hoặc ăn mòn.

Những sai lầm "chí mạng" khi mua hàng

• Nhầm lẫn giữa DN và Inch: Mua DN1/4 (không tồn tại) thay vì DN8.

• Bỏ qua cấp áp suất: Mua mặt bích Class 150 lắp vào hệ thống chạy áp Class 600.

• Sai vật liệu: Dùng mặt bích thép carbon cho môi trường nước biển dẫn đến gỉ sét chỉ sau 1 tuần.

Hướng dẫn chọn và lắp đặt flange 1/4 đúng kỹ thuật

Checklist mua hàng chuyên nghiệp:

• Xác định môi trường lưu chất (Nước, khí, hóa chất, dầu?).

• Chọn vật liệu (Thép, Inox 304/316, Nhựa?).

• Xác định tiêu chuẩn kết nối của thiết bị hiện có (ANSI, JIS hay DIN?).

• Xác định áp suất vận hành tối đa.

• Kiểm tra loại mặt bích (Ren hay hàn?).

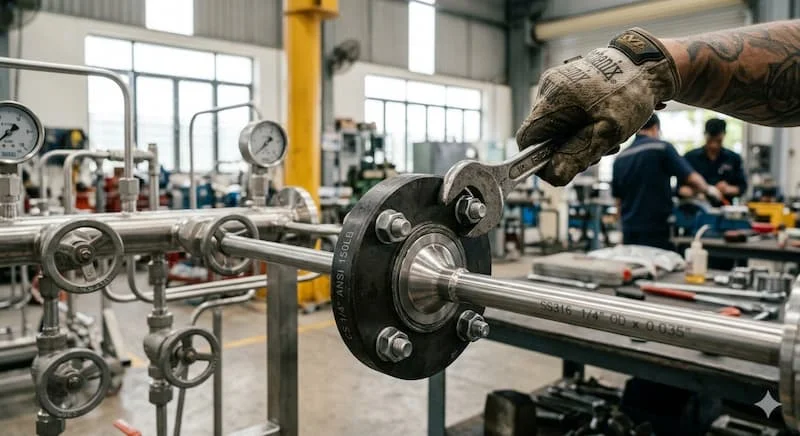

Lưu ý khi lắp đặt:

1. Làm sạch bề mặt: Đảm bảo mặt bích không có vết xước sâu.

2. Siết lực hình sao: Luôn siết các bulong đối diện nhau theo sơ đồ hình sao để lực nén dàn đều lên gioăng.

3. Không tái sử dụng gioăng cũ: Gioăng đã biến dạng không thể tạo độ kín lần thứ hai.

4. Thử áp: Luôn thực hiện bài kiểm tra áp suất thấp trước khi đưa hệ thống vào vận hành chính thức.

FAQ: Câu hỏi thường gặp về flange 1/4

1. Flange 1/4 tương đương DN bao nhiêu?

Trả lời: Tương đương với DN8 theo tiêu chuẩn ISO/DIN.

2. Tôi có thể lắp mặt bích 1/4 chuẩn ANSI vào máy chuẩn JIS không?

Trả lời: Không. Số lỗ và khoảng cách lỗ bulong của hai tiêu chuẩn này khác nhau. Bạn cần dùng bộ chuyển đổi hoặc đặt gia công mặt bích theo đúng tiêu chuẩn.

3. Tại sao flange 1 4 lại phổ biến hơn mặt bích hàn?

Trả lời: Vì kích thước 1/4 rất nhỏ, việc hàn (đặc biệt là hàn bên trong) đòi hỏi tay nghề cực cao để không làm tắc đường ống. Mặt bích ren giúp thi công nhanh và an toàn hơn.

Kết luận

Dù có kích thước khiêm tốn, flange 1 4 đóng vai trò mắt xích quan trọng trong việc đảm bảo sự ổn định và an toàn của toàn bộ hệ thống cơ khí. Việc thấu hiểu các thông số kỹ thuật và tiêu chuẩn đi kèm không chỉ giúp bạn tránh được những lãng phí tài chính mà còn ngăn ngừa các rủi ro vận hành nghiêm trọng.
