Flange 5 là gì? Thông số kỹ thuật mặt bích 5 inch (DN125) chuẩn nhất

Trong lĩnh vực cơ khí công nghiệp và thi công đường ống, việc kết nối các phân đoạn ống, van và thiết bị đòi hỏi sự chính xác tuyệt đối về mặt thông số. Một tình huống thực tế thường gặp tại các công trường là khi kỹ sư yêu cầu lắp đặt hệ thống đường ống DN125, nhưng bộ phận thu mua hoặc thợ thi công lại lúng túng không biết flange 5 là loại nào, có tương đương hay không.

Sự nhầm lẫn giữa đơn vị Inch và hệ định danh DN (Diameter Nominal) là nguồn cơn của những sai lầm phổ biến. Việc chọn sai tiêu chuẩn mặt bích không chỉ dẫn đến tình trạng không thể lắp khớp các lỗ bu lông mà còn gây ra những hệ quả nghiêm trọng như rò rỉ lưu chất ở áp suất cao, làm gián đoạn vận hành và đội chi phí xử lý lên gấp nhiều lần. Mặt bích 5 inch là kích thước cực kỳ phổ biến trong các hệ thống cấp thoát nước và PCCC, nhưng để chọn đúng, bạn cần hiểu rõ bản chất kỹ thuật đằng sau con số này.

Flange 5 là gì? 5 inch tương đương DN bao nhiêu?

Để trả lời chính xác, Mặt bích 5 inch chính là cách gọi tắt của mặt bích có kích thước đường kính danh nghĩa 5 inch. Theo quy chuẩn đổi hệ đo lường trong ngành ống, 5 inch tương đương với DN125. Đây là kích thước ống có đường kính ngoài thực tế xấp xỉ 141.3mm (theo tiêu chuẩn ASME) hoặc 139.7mm (theo tiêu chuẩn BS/DIN).

Mặt bích (flange) đóng vai trò là phụ kiện kết nối trung gian, cho phép ghép nối ống với van, máy bơm hoặc các thiết bị đo lường một cách chắc chắn. Một lưu ý quan trọng cho các nhà thầu: Inch không đơn thuần quy đổi ra mm bằng cách nhân với 25.4. Bạn phải tra cứu bảng tiêu chuẩn kỹ thuật để biết chính xác đường kính ngoài (OD), độ dày và vòng chia lỗ bu lông của Mặt bích 5 inch inch nhằm đảm bảo tính đồng bộ.

Nguyên lý kết nối của flange trong hệ thống

Một bộ kết nối mặt bích hoàn chỉnh bao gồm ba thành phần không thể tách rời: Mặt bích (Flange) + Gioăng làm kín (Gasket) + Hệ thống Bu lông (Bolts).

Khi chúng ta siết chặt các bu lông, lực ép sẽ nén lớp gioăng nằm giữa hai bề mặt bích, tạo ra một mối nối kín khít tuyệt đối, ngăn chặn lưu chất rò rỉ ra ngoài. Ưu điểm vượt trội của việc dùng Mặt bích 5 inch so với phương pháp hàn trực tiếp là khả năng tháo lắp linh hoạt. Điều này cực kỳ hữu ích cho công tác bảo trì định kỳ, kiểm tra bên trong đường ống hoặc thay thế thiết bị mà không cần cắt bỏ cấu trúc ống ban đầu.

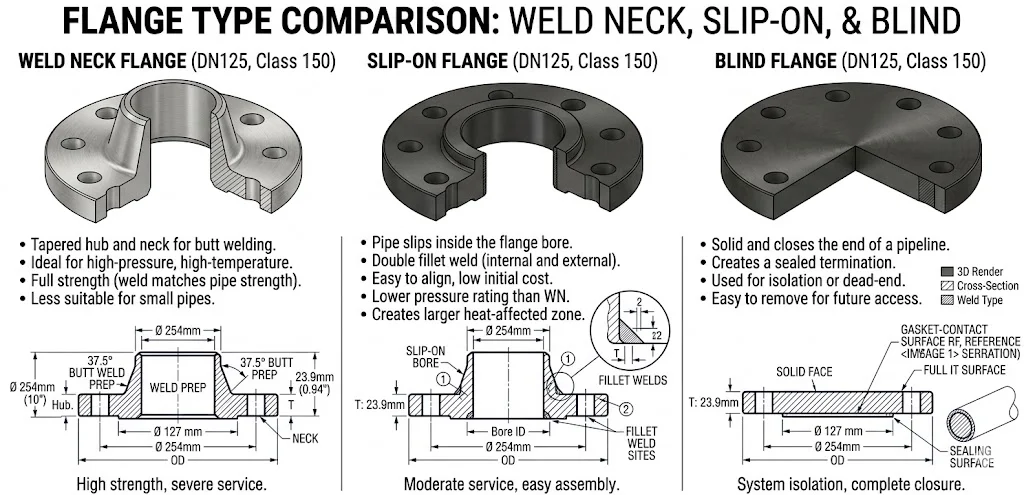

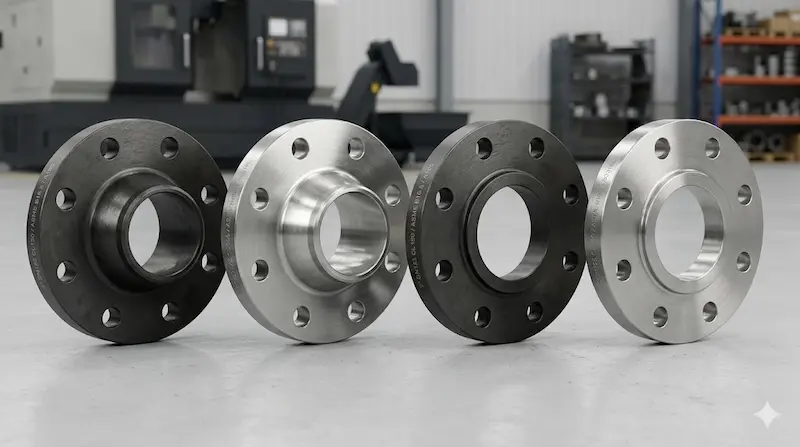

Phân tích chuyên sâu các loại Mặt bích 5 inch phổ biến

Tùy vào điều kiện làm việc (nhiệt độ, áp suất, lưu chất), người ta chia Mặt bích 5 inchthành nhiều loại thiết kế khác nhau:

1. Weld Neck Flange (Mặt bích cổ hàn)

Loại này có một cái cổ dài được vát mép để hàn đối đầu trực tiếp vào ống. Đây là "vua" trong các hệ thống công nghiệp nặng, hóa chất hoặc hơi nóng vì khả năng chịu áp lực cực cao và chống rung động tốt.

2. Slip-on Flange (Mặt bích hàn trượt)

Có đường kính trong lớn hơn đường kính ống một chút để có thể trượt mặt bích lên ống rồi hàn cả mặt trong lẫn mặt ngoài. Mặt bích 5 inch loại Slip-on rất được ưa chuộng vì dễ lắp đặt, căn chỉnh và giá thành rẻ hơn so với loại cổ hàn.

3. Blind Flange (Mặt bích mù)

Đây là loại không có lỗ ở giữa, dùng để bịt kín đầu đường ống hoặc các vị trí dự phòng. Nó đóng vai trò như một cái nắp ngăn chặn dòng chảy, cho phép mở rộng hệ thống dễ dàng trong tương lai.

4. Socket Weld Flange (Mặt bích hàn bọc đúc)

Ống được đưa vào trong lỗ mặt bích và chỉ cần hàn một đường bên ngoài. Loại này thường dùng cho các đường ống nhánh chịu áp suất cao nhưng có kích thước nhỏ hơn hệ thống trục chính.

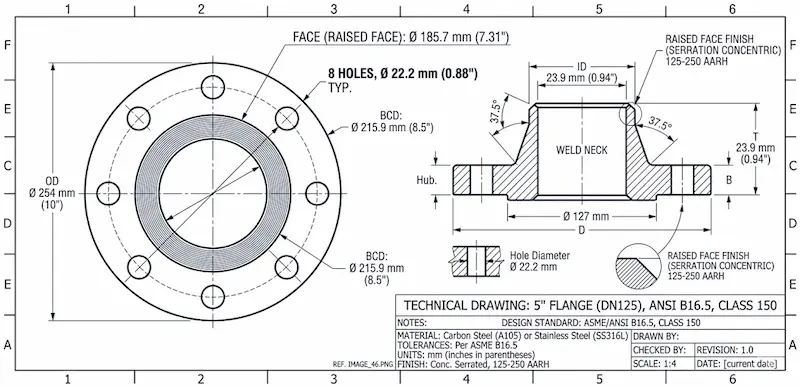

Thông số kỹ thuật Mặt bích 5 inch inch (DN125) cần nắm vững

Khi đặt hàng hoặc thiết kế, bạn bắt buộc phải xác định được "hệ sinh thái" tiêu chuẩn của Mặt bích 5 inch. Không bao giờ có chuyện một mặt bích chuẩn Mỹ lắp vừa cho một cái van chuẩn Nhật.

• Kích thước danh nghĩa: DN125 (5").

• Tiêu chuẩn phổ biến: * ANSI/ASME B16.5: Class 150, 300, 600 (Chuẩn Mỹ).

  • JIS B2220: 5K, 10K, 20K (Chuẩn Nhật).

  • DIN/EN 1092-1: PN10, PN16, PN40 (Chuẩn Châu Âu).

• Số lỗ bu lông: Thông thường Mặt bích 5 inch (DN125) sẽ có 8 lỗ bu lông. Tuy nhiên, đường kính bu lông và vòng chia lỗ (PCD) sẽ khác nhau hoàn toàn giữa các tiêu chuẩn Class 150 và JIS 10K.

So sánh các tiêu chuẩn flange: Tại sao không thể thay thế lẫn nhau?

Đây là insight quan trọng nhất: Một mặt bích Mặt bích 5 inch JIS 10K có đường kính ngoài là 250mm với 8 lỗ bu lông M20. Trong khi đó, chuẩn ANSI Class 150 cùng kích thước 5 inch lại có đường kính ngoài 254mm với lỗ bu lông chuẩn Inch. Chỉ cần lệch nhau vài milimet ở tâm lỗ, bạn sẽ không bao giờ xỏ được bu lông qua, dẫn đến việc phải phá bỏ mối hàn và làm lại từ đầu.

Ứng dụng thực tế và sai lầm thường gặp khi sử dụng flange 5

Mặt bích 5 inch xuất hiện dày đặc trong các hệ thống cơ điện (MEP). Bạn dễ dàng bắt gặp chúng tại:

• Đầu hút/xả của các máy bơm chữa cháy công suất lớn.

• Các đường ống trục chính dẫn nước sinh hoạt cho chung cư cao tầng.

• Hệ thống Chiller, HVAC trong các tòa nhà thương mại.

• Đường dẫn dầu, khí trong các nhà máy chế biến.

Những sai lầm "đắt giá":

1. Nhầm lẫn kích thước: Nhiều người nhầm DN125 (5") với DN100 (4") hoặc DN150 (6") do ước lượng bằng mắt thường. Sự chênh lệch lưu lượng giữa các kích thước này là rất lớn.

2. Bỏ qua áp lực làm việc (Class): Lắp mặt bích Class 150 vào hệ thống có áp suất làm việc lên tới 30 Bar (tương đương Class 300) sẽ khiến mặt bích bị cong vênh, gây nổ gioăng ngay khi vận hành.

3. Sai lệch vật liệu: Dùng mặt bích thép carbon cho môi trường nước biển hoặc hóa chất thay vì Inox 304/316 dẫn đến tình trạng ăn mòn, thủng đường ống chỉ sau vài tháng.

Hướng dẫn Checklist chọn Mặt bích 5 inch đúng kỹ thuật

Để đảm bảo an toàn và hiệu quả kinh tế, hãy thực hiện kiểm tra theo checklist sau trước khi lắp đặt:

• Xác định chính xác DN: Khẳng định là DN125 (5 inch).

• Chọn tiêu chuẩn đồng bộ: Hệ thống đang dùng chuẩn JIS, ANSI hay DIN?

• Kiểm tra áp lực (Pressure Rating): Chọn đúng Class 150/300 hay PN10/PN16.

• Vật liệu phù hợp: Thép (ASTM A105) cho nước sạch/dầu; Inox (SS304/316) cho thực phẩm/hóa chất.

• Kiểm tra bề mặt tiếp xúc: Mặt phẳng (FF) hay mặt lồi (RF) để chọn loại gioăng tương ứng.

Lưu ý khi lắp đặt: Khi siết bu lông cho Mặt bích 5 inch, hãy siết theo hình sao (đối xứng) để lực ép dàn đều lên bề mặt gioăng. Tránh siết vòng tròn vì sẽ gây vênh mặt bích, dẫn đến rò rỉ cục bộ.

FAQ – Câu hỏi thường gặp về Mặt bích 5 inch

1. Flange 5 là DN bao nhiêu?

 Trả lời: Mặt bích 5 inch tương đương với kích thước danh nghĩa DN125.

2. Có thể dùng mặt bích ANSI 5 inch lắp cho van chuẩn JIS 10K không?

 Trả lời: Không. Mặc dù cùng kích thước 5 inch nhưng thông số lỗ bu lông và đường kính ngoài hoàn toàn khác nhau, không thể lắp khớp.

3. Mặt bích 5 inch thường có bao nhiêu lỗ bu lông?

 Trả lời: Hầu hết các tiêu chuẩn phổ biến (ANSI, JIS, DIN) cho kích thước 5 inch đều có 8 lỗ bu lông.

4. Khi nào nên dùng mặt bích inox cho kích thước 5 inch?

 Trả lời: Nên dùng inox khi môi trường có tính ăn mòn cao, yêu cầu vệ sinh an toàn thực phẩm hoặc hệ thống xử lý hóa chất.

5. Có bắt buộc phải dùng gasket (gioăng) không?

 Trả lời: Bắt buộc. Không có gioăng, hai mặt kim loại của bích không thể kín khít hoàn toàn, dẫn đến rò rỉ lưu chất.

Kết luận

Nhìn lại toàn bộ hệ thống vận hành của một công trình, Mặt bích 5 inch hay mặt bích DN125 không chỉ đơn thuần là một phụ kiện cơ khí bằng thép hay inox. Nó chính là "điểm chạm" quyết định sự an toàn, tính đồng bộ và hiệu suất của toàn bộ dòng chảy. Việc nắm vững kích thước quy đổi từ 5 inch sang DN125, cũng như phân biệt rạch ròi giữa các tiêu chuẩn ANSI, JIS hay DIN, chính là thước đo năng lực của một đơn vị thi công chuyên nghiệp.

Trong thực tế, một sai sót nhỏ như chọn nhầm class áp suất hoặc không tương thích về số lỗ bu lông có thể dẫn đến những thảm họa kỹ thuật: từ rò rỉ lưu chất gây lãng phí, đến nguy cơ cháy nổ hệ thống áp lực cao, thậm chí là đình trệ toàn bộ dây chuyền sản xuất chỉ vì một mối nối không khớp. Ngược lại, khi bạn hiểu đúng và chọn trúng loại flange 5 phù hợp—từ mặt bích cổ hàn cho môi trường khắc nghiệt đến mặt bích mù cho các điểm chặn dự phòng—bạn đang trực tiếp kéo dài tuổi thọ cho thiết bị và tối ưu hóa chi phí vận hành lâu dài cho chủ đầu tư.
