Redutor là gì? Giải pháp tối ưu dòng chảy và cách chọn chuẩn kỹ thuật

Trong quá trình thi công và lắp đặt hệ thống đường ống công nghiệp, việc kết nối hai đoạn ống có đường kính khác nhau là yêu cầu bắt buộc để điều tiết lưu lượng và áp suất. Tuy nhiên, một tình huống thực tế thường khiến các kỹ thuật viên đau đầu là quyết định lựa chọn giữa việc dùng co chuyển bậc hay sử dụng redutor (côn thu ).

Việc chọn sai loại côn thu hoặc lắp đặt không đúng vị trí không chỉ đơn thuần là lỗi thẩm mỹ. Nó dẫn đến hiện tượng tụ khí trong đường ống, gây ra các túi khí làm cản trở dòng chảy và trực tiếp làm giảm áp lực hệ thống. Hậu quả là máy bơm hoạt động quá tải, gây rung lắc, giảm hiệu suất vận hành và tiêu tốn hàng tá chi phí bảo trì không đáng có. Bài viết dưới đây sẽ phân tích sâu về côn thu – một phụ kiện nhỏ nhưng đóng vai trò "nhịp cầu" quan trọng trong sự ổn định của toàn hệ thống.

Côn thu là gì? Vai trò của phụ kiện giảm cấp đường ống

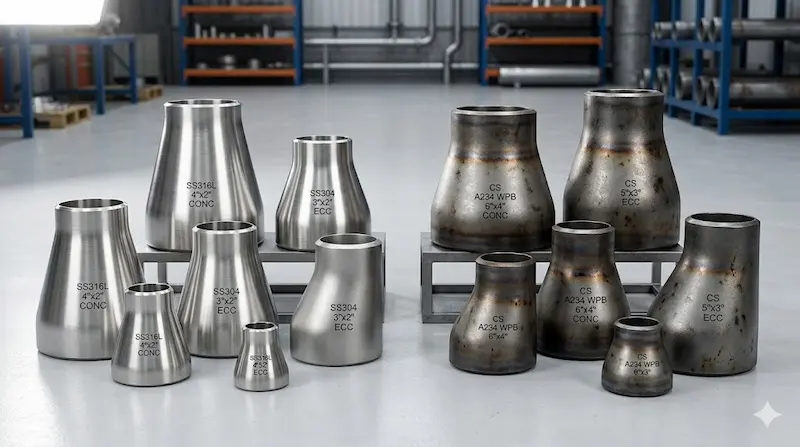

Côn thu (hay còn gọi là Reducer) là một loại phụ kiện đường ống chuyên dụng được thiết kế để kết nối hai đoạn ống có kích thước đường kính khác nhau. Trong ngôn ngữ kỹ thuật tại Việt Nam, phụ kiện này còn được gọi phổ biến với tên gọi là côn thu hoặc bầu giảm.

Vai trò cốt lõi của côn thu bao gồm:

• Chuyển đổi kích thước: Cho phép hệ thống chuyển đổi linh hoạt từ đường ống chính (thường có đường kính lớn) sang các đường ống nhánh hoặc thiết bị đầu cuối nhỏ hơn (ví dụ: chuyển từ DN100 xuống DN50).

• Đảm bảo tính liên kết: Tạo ra một mối nối kín khít, chịu được áp lực cao giữa các tiêu chuẩn ống khác nhau.

• Tối ưu không gian: Thay vì sử dụng các hệ thống van phức tạp để giảm dòng, côn thu giúp việc thu hẹp đường ống trở nên tinh gọn và đúng tiêu chuẩn thủy lực.

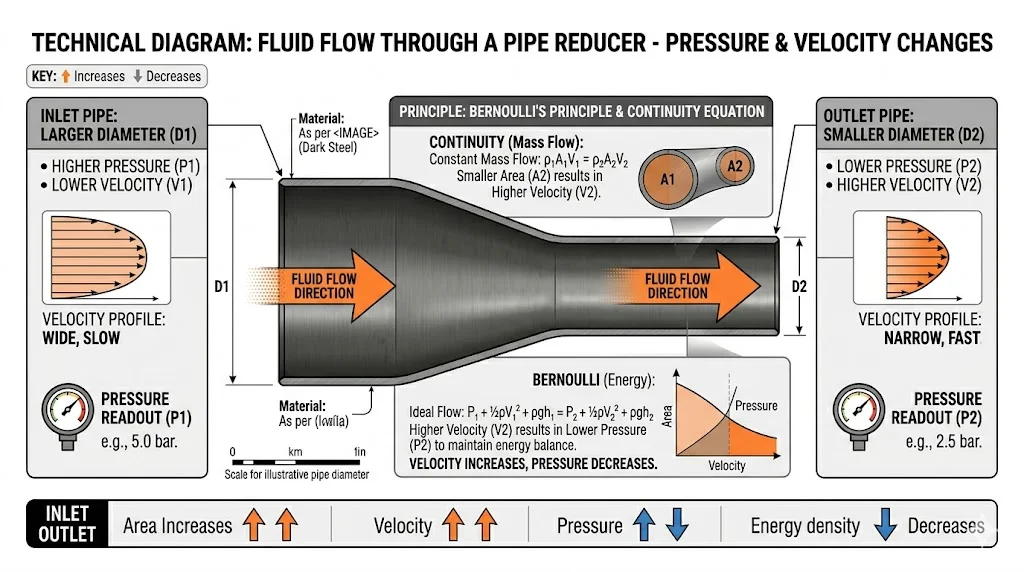

Nguyên lý hoạt động của côn thu trong hệ thống thủy lực

Về mặt vật lý, khi dòng chất lỏng hoặc khí đi qua một côn thu theo chiều từ đầu lớn sang đầu nhỏ, diện tích mặt cắt ngang của dòng chảy bị thu hẹp đột ngột. Theo nguyên lý Bernoulli, sự thay đổi này dẫn đến hai tác động trực tiếp:

1. Tăng vận tốc: Dòng lưu chất sẽ tăng tốc độ di chuyển khi đi qua phần thắt nút.

2. Biến đổi áp suất: Áp suất tĩnh của dòng chảy sẽ thay đổi, điều này cực kỳ quan trọng trong việc tính toán để bảo vệ các thiết bị nhạy cảm như đồng hồ đo hoặc đầu phun phía sau.

Việc ứng dụng côn thu  là vô cùng cần thiết để điều chỉnh lưu lượng phù hợp với thông số kỹ thuật của thiết bị đầu ra (như máy bơm, van điều khiển). Nếu không có sự chuyển đổi mượt mà này, dòng chảy sẽ bị xung đột, gây ra hiện tượng xâm thực hoặc va đập thủy lực, đe dọa an toàn của toàn bộ mạng lưới đường ống.

Phân loại côn thu phổ biến và tiêu chuẩn kỹ thuật

Để chọn đúng loại côn thu , người kỹ sư cần phân biệt rõ hai thiết kế cơ bản dựa trên hình khối và tâm của phụ kiện.

1.Côn thu đồng tâm (Concentric Reducer)

Đây là loại có tâm của hai đầu ống nằm trên một đường thẳng duy nhất. Hình dáng của nó giống như một chiếc phễu cân đối.

• Ưu điểm: Dòng chảy được phân phối đều, giảm thiểu sự xáo trộn bề mặt.

• Ứng dụng: Thường được sử dụng cho các hệ thống đường ống lắp đặt theo phương thẳng đứng. Nếu dùng cho ống ngang, loại này dễ gây ra hiện tượng đọng khí ở phần đỉnh.

2. Côn thu lệch tâm (Eccentric Reducer)

Loại này có một cạnh phẳng và một cạnh vát, dẫn đến tâm của hai đầu ống không trùng nhau.

• Ưu điểm: Ngăn chặn tuyệt đối hiện tượng tụ khí (air pocket) đối với đường ống nằm ngang.

• Ứng dụng: Đây là lựa chọn bắt buộc cho đường hút của máy bơm. Tùy vào thiết kế (Flat Top hay Flat Bottom) mà nó giúp loại bỏ khí hoặc giúp thoát chất lỏng đọng hoàn toàn khi ngừng hệ thống.

Thông số kỹ thuật cần lưu ý

Khi chọn mua côn thu, bạn không thể bỏ qua các chỉ số sau:

• Kích thước danh nghĩa (DN): Ví dụ DN100x80, DN50x25.

• Độ dày thành ống (Schedule): SCH10, SCH40, SCH80 để đảm bảo khả năng chịu áp lực đồng bộ với ống chính.

• Vật liệu: Thép carbon (chịu nhiệt), Inox 304/316 (chống ăn mòn), hoặc nhựa PVC/HDPE (dân dụng).

• Tiêu chuẩn chế tạo: ASTM A234 (thép), ANSI B16.9, JIS hoặc DIN.

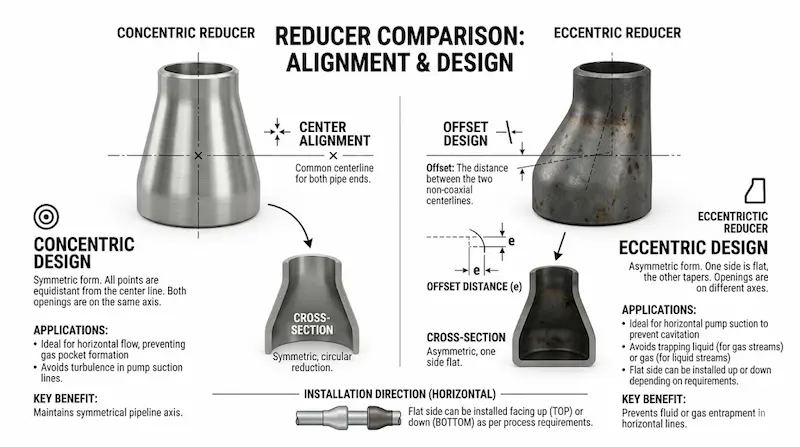

So sánh côn thu đồng tâm vs côn thu lệch tâm

Tại sao chọn sai redutor gây lỗi hệ thống nghiêm trọng?

Đây là phần kiến thức chuyên sâu mà nhiều thợ thi công thường bỏ qua. Khi bạn lắp một côn thu đồng tâm trên một đường ống ngang dẫn chất lỏng, phần vát phía trên sẽ tạo ra một khoảng trống không gian. Khí đi theo dòng chảy sẽ bị kẹt lại tại "điểm chết" này.

Hậu quả của việc tích tụ khí:

1. Giảm hiệu suất bơm: Khí lọt vào buồng bơm gây hiện tượng xâm thực (cavitation), làm rỗ cánh bơm và giảm lưu lượng đáng kể.

2. Tạo vùng xoáy: Dòng chảy không còn ổn định, tạo ra các dòng xoáy tại điểm thu hẹp, gây rung lắc mạnh và tiếng ồn lớn (búa nước).

3. Mòn không đều: Do áp lực tác động không cân bằng, phần mối nối của phụ kiện sẽ bị mòn nhanh hơn, dẫn đến rò rỉ sau một thời gian ngắn sử dụng.

Ứng dụng thực tế của côn thu trong công nghiệp

Sự hiện diện của côn thu có mặt trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước: Chuyển đổi từ trục chính vào các nhánh căn hộ hoặc nhà xưởng.

• Hệ thống PCCC: Kết nối các đường ống trục với đầu phun Sprinkler hoặc trụ chữa cháy vách tường.

• Nhà máy thực phẩm & Hóa chất: Sử dụng côn thu inox để đảm bảo dòng chảy vệ sinh, không có điểm đọng chất thải.

• Ngành dầu khí: Đòi hỏi các loại bầu giảm bằng thép hợp kim chịu được áp suất cực lớn và nhiệt độ khắc nghiệt.

Checklist: Cách chọn côn thu đúng kỹ thuật

Để tránh những sai sót gây tốn kém, hãy áp dụng quy trình kiểm tra 5 bước:

1. Xác định hướng lắp đặt: Đường ống đi đứng (chọn đồng tâm) hay đi ngang (chọn lệch tâm)?

2. Xác định thông số kết nối: Đường kính đầu vào và đầu ra là bao nhiêu (ví dụ: 114mm xuống 60mm tương đương DN100x50)?

3. Kiểm tra môi trường lưu chất: Chất lỏng có tính ăn mòn không? Nhiệt độ bao nhiêu? (Chọn vật liệu Thép, Inox hay Nhựa).

4. Tính toán áp suất: Hệ thống hoạt động ở bao nhiêu Bar để chọn độ dày SCH phù hợp.

5. Kiểm tra tiêu chuẩn phụ kiện: Đảm bảo phụ kiện có đầy đủ CO/CQ và đúng tiêu chuẩn kết nối (hàn hay ren).

FAQ – Câu hỏi thường gặp về côn thu

1. Redutor có khác gì so với co ống (Elbow) không?

Có. Co ống dùng để thay đổi hướng dòng chảy (thường là 45 hoặc 90 độ) nhưng không đổi đường kính. Côn thu dùng để thay đổi kích thước đường ống nhưng không đổi hướng dòng chảy.

2. Tại sao đường hút máy bơm bắt buộc dùng bầu giảm lệch tâm?

Để đảm bảo mặt trên của ống luôn phẳng (Flat Top), ngăn chặn túi khí hình thành và đi vào buồng bơm gây hỏng máy.

3. Làm thế nào để đọc thông số của một côn thu ?

Thông thường sẽ đọc theo: [Loại] + [Vật liệu] + [Kích thước đầu lớn x đầu nhỏ] + [Độ dày]. Ví dụ: Côn thu đồng tâm inox 304 DN100x50 SCH10.

4. Có thể dùng côn thu nhựa cho hệ thống hơi nóng không?

Tuyệt đối không. Nhựa (PVC/HDPE) sẽ bị biến dạng ở nhiệt độ cao. Trong trường hợp này phải dùng côn thu thép carbon hoặc inox.

Kết luận

Dù chỉ là một mắt xích nhỏ, nhưng côn thu chính là yếu tố quyết định sự mượt mà và bền bỉ của dòng chảy trong mọi công trình. Việc hiểu đúng tính năng và lựa chọn chính xác loại đồng tâm hay lệch tâm sẽ giúp bạn tối ưu hóa công suất máy bơm, bảo vệ đường ống và tiết kiệm đáng kể chi phí vận hành lâu dài.

Đừng để những sai sót nhỏ trong khâu chọn phụ kiện làm ảnh hưởng đến tiến độ và chất lượng công trình của bạn.
