Ống DN50 là gì? Thông số kỹ thuật và Cách chọn chuẩn kỹ thuật từ chuyên gia

Trong lĩnh vực thi công cơ điện và cấp thoát nước, việc nắm vững các thông số kỹ thuật là yếu tố sống còn để đảm bảo chất lượng công trình. Tuy nhiên, một tình huống dở khóc dở cười thường xuyên xảy ra với các kỹ sư trẻ hoặc thợ thi công mới vào nghề: Cầm bản vẽ yêu cầu lắp đặt ống 2 inch nhưng lại đi tìm mua loại ống có đường kính ngoài (phi) đúng 50mm.

Sự nhầm lẫn giữa DN (Diameter Nominal) và đường kính ngoài thực tế (OD) không chỉ khiến hệ thống không thể khớp nối với các phụ kiện như van, co tê mà còn dẫn đến những hệ lụy nghiêm trọng. Việc chọn sai kích thước sẽ làm thay đổi lưu lượng thiết kế, gây giảm áp lực nước đột ngột hoặc nghiêm trọng hơn là nứt vỡ đường ống do không tương thích chịu tải. Kết quả là chi phí sửa chữa đội lên gấp nhiều lần so với dự toán ban đầu. Bài viết này sẽ giúp bạn hiểu đúng bản chất kỹ thuật của ống DN50 và cung cấp bảng tra cứu chuẩn xác nhất để ứng dụng vào thực tế.

Ống DN50 là gì? DN50 tương đương bao nhiêu mm?

Để hiểu rõ về ống 2 inch, trước tiên chúng ta cần làm rõ khái niệm DN (Diameter Nominal). Đây là thông số đường kính danh nghĩa theo tiêu chuẩn quốc tế (ISO), được dùng để định danh kích cỡ của ống và các phụ kiện đi kèm.

Một sai lầm phổ biến là mặc định DN50 nghĩa là ống có đường kính 50mm. Thực tế, DN50 không phải là đường kính ngoài (OD) cũng không hoàn toàn là đường kính trong (ID). Nó là một con số quy ước để các nhà sản xuất đồng bộ hóa hệ thống. Thông thường, đối với các loại ống công nghiệp, ống 2 inch sẽ tương đương với đường kính ngoài thực tế xấp xỉ 60.3mm.

Sự khác biệt giữa các thông số cần lưu ý:

• DN (Diameter Nominal): Tên gọi định danh (ví dụ: DN50).

• OD (Outside Diameter): Đường kính ngoài thực tế (thường là 60mm hoặc 60.3mm).

• ID (Inside Diameter): Đường kính trong, phụ thuộc vào độ dày (Schedule) của ống.

Ví dụ cụ thể: Một ống thép DN50 có OD cố định là 60.3mm. Nếu ống càng dày thì đường kính trong (ID) sẽ càng nhỏ lại, nhưng tên gọi DN50 vẫn được giữ nguyên để chọn phụ kiện tương ứng.

Bản chất kỹ thuật của DN trong hệ thống ống

Tại sao ngành công nghiệp lại cần đến ký hiệu DN thay vì dùng kích thước mm trực tiếp? Câu trả lời nằm ở tính đồng bộ hóa quốc tế. Tiêu chuẩn DN giúp các kỹ sư có thể kết nối một chiếc van sản xuất tại Đức với một đoạn ống sản xuất tại Việt Nam mà không sợ lệch khớp.

Ý nghĩa quan trọng nhất của DN là nó không phụ thuộc vào vật liệu hay độ dày. Dù bạn dùng ống nhựa PVC, ống thép hay ống inox, miễn là chúng cùng ký hiệu DN50, chúng sẽ có khả năng tương thích về mặt kết nối danh định (như mặt bích, ren tiêu chuẩn).

Tuy nhiên, cần lưu ý một điểm cực kỳ quan trọng: Đường kính ngoài thực tế có thể có sai lệch nhỏ giữa các tiêu chuẩn vật liệu khác nhau.

• Ống thép DN50 theo chuẩn ASTM thường có OD là 60.3mm.

• Ống nhựa PVC DN50 (thường gọi là phi 60 tại Việt Nam) có OD là 60mm.

Chính vì vậy, khi thiết kế hệ thống, người thợ cần nắm rõ vật liệu để chọn mũi khoét hoặc các loại đai ôm ống phù hợp, tránh tình trạng "râu ông nọ chắp cằm bà kia".

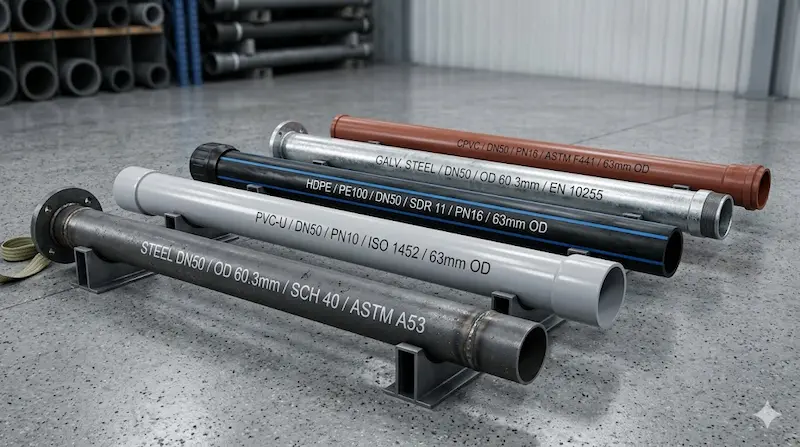

Các loại ống DN50 phổ biến hiện nay

Tùy vào mục đích sử dụng và môi trường lưu chất, ống 2 inch được sản xuất từ nhiều vật liệu khác nhau. Dưới đây là phân tích chi tiết về 4 loại phổ biến nhất:

1. Ống 2 inch PVC (uPVC)

Đây là dòng ống phổ biến nhất trong dân dụng. Với ưu điểm nhẹ, bề mặt trong trơn láng giúp giảm ma sát và giá thành rẻ, ống uPVC DN50 thường được dùng cho hệ thống thoát nước mưa, thoát nước thải gia đình hoặc cấp nước sinh hoạt không áp lực cao.

2. Ống 2 inch HDPE

Được biết đến với độ dẻo dai và khả năng chịu va đập cực tốt. Ống HDPE DN50 thường được thi công cho các hệ thống nước ngầm, dẫn nước sạch đô thị hoặc tưới tiêu nông nghiệp. Khả năng kháng tia UV và chịu được sự chuyển động của địa tầng giúp nó bền bỉ hơn trong môi trường khắc nghiệt.

3. Ống 2 inch thép (Đen/Mạ kẽm)

Đây là "xương sống" của các hệ thống công nghiệp và Phòng cháy chữa cháy (PCCC). Ống thép có khả năng chịu áp lực cực cao và chịu nhiệt tốt. Ống thép mạ kẽm DN50 thường thấy trong các đường ống dẫn nước chữa cháy hoặc hệ thống chiller.

4. Ống 2 inch Inox (304/316)

Sở hữu đặc tính chống ăn mòn tuyệt đối và đảm bảo vệ sinh an toàn. Loại ống này là lựa chọn hàng đầu cho các nhà máy sản xuất thực phẩm, dược phẩm hoặc các đường ống dẫn hóa chất trong công nghiệp nặng.

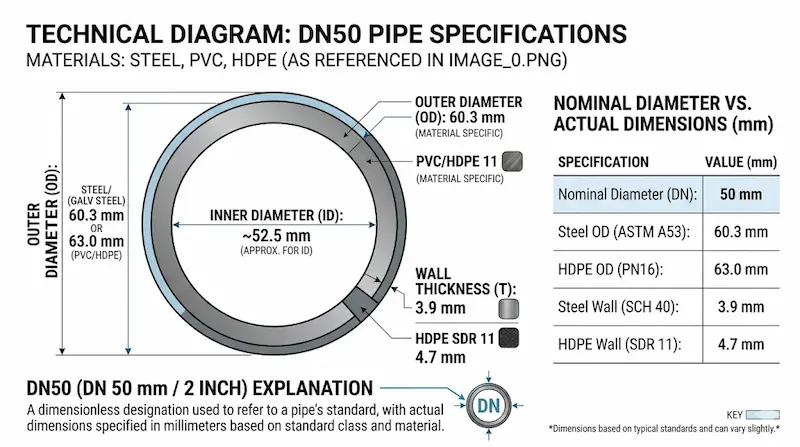

Thông số kỹ thuật ống DN50 chi tiết

Để tránh sai sót khi đặt hàng, bạn cần tra cứu bảng thông số chi tiết dưới đây. Lưu ý rằng độ dày của ống sẽ quyết định áp lực làm việc (PN) và trọng lượng của ống.

Về áp lực làm việc:

• PN10: Áp lực tối đa 10 Bar (thường dùng cho thoát nước).

• PN16: Áp lực tối đa 16 Bar (thường dùng cho cấp nước cao tầng hoặc PCCC).

Việc hiểu rõ Schedule (SCH) – chỉ số độ dày thành ống – là rất quan trọng đối với ống thép. Nếu bạn chọn SCH80 thay vì SCH40 cho ống DN50, đường kính trong sẽ thu hẹp đáng kể, làm tăng vận tốc dòng chảy và có thể gây hiện tượng búa nước.

So sánh DN50 với các kích thước lân cận

Tại sao lại chọn ống 2 inch mà không phải DN40 hay DN65? Câu trả lời nằm ở bài toán tối ưu lưu lượng và chi phí.

Theo nguyên lý thủy lực, tiết diện mặt cắt ngang của ống tỷ lệ thuận với bình phương bán kính ($A = \pi \times r^2$ ). Khi bạn nâng cấp từ DN40 lên DN50, dù đường kính danh nghĩa chỉ tăng 10mm, nhưng lưu lượng nước có thể tăng từ 30% đến 40%.

Điều này cực kỳ ý nghĩa trong việc thiết kế trục cấp nước chính. Sử dụng ống 2 inch giúp giảm thiểu tổn thất áp suất trên đường ống dài, đảm bảo các thiết bị đầu cuối (như vòi sen, máy giặt) luôn có đủ áp lực hoạt động. Tuy nhiên, nếu dùng quá lớn (lên DN65) trong khi nhu cầu thấp, bạn sẽ lãng phí chi phí vật tư và phụ kiện một cách không cần thiết.

Ứng dụng thực tế: Khi nào nên sử dụng ống DN50?

Trong thực tế thi công, ống 2 inch được coi là kích thước "vàng" cho các hệ thống sau:

1. Hệ thống cấp nước trục đứng: Đối với các tòa nhà từ 3-5 tầng hoặc nhà xưởng quy mô vừa, DN50 là kích thước lý tưởng để làm trục cấp nước chính dẫn từ bể mái xuống các tầng.

2. Hệ thống PCCC: Các nhánh ống chữa cháy vách tường thường sử dụng ống thép DN50 để đảm bảo lưu lượng nước phun mạnh mẽ khi có sự cố.

3. Hệ thống thoát nước: Sử dụng làm ống thoát ngang cho các khu vực vệ sinh tập trung trong văn phòng, chung cư.

4. Tưới tiêu nông nghiệp: Làm ống nhánh chính trong các hệ thống tưới nhỏ giọt hoặc tưới phun mưa diện tích lớn.

Sai lầm cần tránh: Nhiều người dùng ống uPVC DN50 để dẫn nước nóng từ máy năng lượng mặt trời. Đây là sai lầm chết người vì nhiệt độ cao sẽ làm mềm ống PVC, gây rò rỉ và nhiễm độc chì vào nguồn nước. Trong trường hợp này, phải chuyển sang ống PPR DN50 (loại chịu nhiệt).

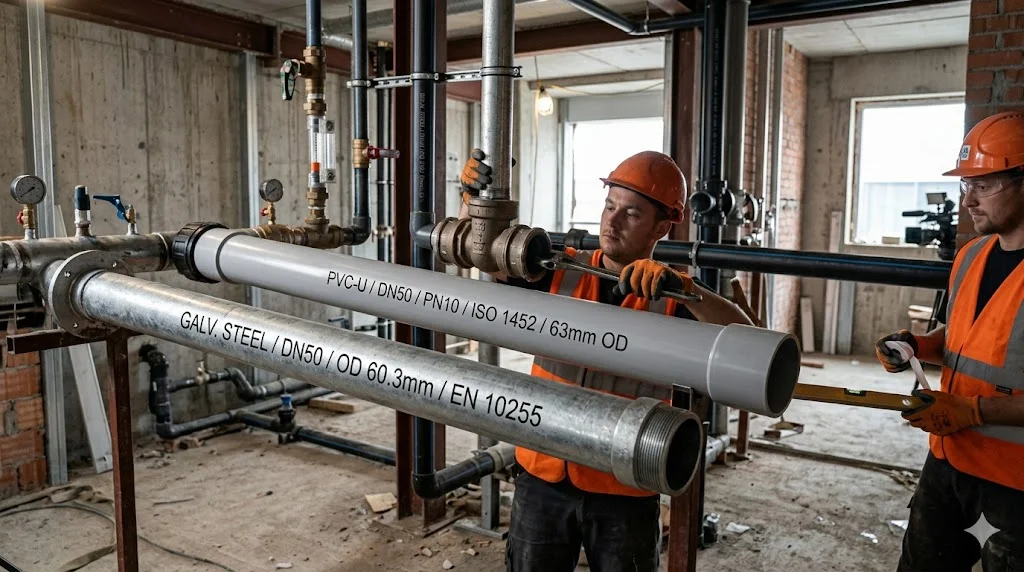

Cách chọn ống 2 inch đúng kỹ thuật (Checklist)

Để đảm bảo chọn mua đúng loại ống 2 inch  cho công trình, hãy thực hiện theo checklist chuyên gia dưới đây:

• Xác định môi trường: Nước sạch, nước thải, hóa chất hay khí nén? (Chọn vật liệu Inox, Thép, PVC hay HDPE).

• Kiểm tra áp suất vận hành: Áp lực hệ thống là bao nhiêu Bar? (Chọn độ dày ống SCH40 hay SCH80, PN10 hay PN16).

• Xác định phương thức kết nối: Nối ren, hàn trực tiếp, dùng mặt bích hay dán keo?

• Kiểm tra tiêu chuẩn: Có yêu cầu chứng chỉ xuất xưởng (CO/CQ) hay tiêu chuẩn ISO/ASTM cụ thể không?

• Tính toán giãn nở nhiệt: Nếu dùng cho nước nóng hoặc môi trường ngoài trời, cần tính đến hệ số giãn nở của vật liệu.

FAQ – Câu hỏi thường gặp về ống 2 inch

1. Ống 2 inch là phi bao nhiêu?

Tại Việt Nam, ống 2 inch thường được gọi là phi 60 (đường kính ngoài thực tế xấp xỉ 60mm).

2. DN và mm có giống nhau không?

Không. DN là ký hiệu đường kính danh nghĩa (quy ước), còn mm là đơn vị đo kích thước thực tế. Ví dụ DN50 có OD là 60.3mm.

3. Nên chọn ống 2 inch nhựa hay thép cho hệ thống tưới?

Nếu hệ thống đi ngầm và ngân sách vừa phải, hãy chọn HDPE. Nếu hệ thống đi nổi và cần độ bền va đập, nên chọn thép mạ kẽm.

4. Ống DN50 có dùng được cho hộ gia đình không?

Có, thường dùng làm ống thoát chính từ tầng trên xuống hoặc ống cấp nước từ bồn tổng vào các nhánh trong nhà.

Kết luận

Hiểu rõ về ống 2 inch không chỉ là nắm vững một con số, mà là hiểu về sự đồng bộ trong tiêu chuẩn kỹ thuật ngành nước. Việc lựa chọn đúng kích thước, vật liệu và áp lực sẽ giúp hệ thống vận hành bền bỉ, tiết kiệm chi phí bảo trì và tránh những rủi ro vỡ ống đáng tiếc.
