Welding Flanges: Giải Pháp Kết Nối Đường Ống Chịu Áp Lực Cao Toàn Diện

Bạn đang tham gia thiết kế một hệ thống đường ống công nghiệp phức tạp hay đơn giản là cần thay thế một linh kiện flange (mặt bích) đã xuống cấp? Thực tế, việc lựa chọn đúng loại welding flanges không chỉ đơn thuần là mua một phụ kiện kim loại, mà là quyết định sự an toàn của toàn bộ công trình.

Nhiều kỹ sư và nhà thu mua thường rơi vào tình huống phân vân: Nên dùng mặt bích cổ cao hay mặt bích trượt? Liệu lựa chọn này có chịu được áp suất vận hành 600 Class không? Một sai sót nhỏ trong việc chọn welding flanges có thể dẫn đến hậu quả nghiêm trọng: từ rò rỉ lưu chất, sụt giảm áp suất hệ thống cho đến các sự cố cháy nổ mất an toàn lao động. Hiểu rõ về bản chất và cách vận hành của các loại mặt bích hàn sẽ giúp bạn tối ưu hóa hiệu suất vận hành và tiết kiệm chi phí bảo trì dài hạn.

Welding flanges là gì?

Theo định nghĩa kỹ thuật chuẩn SEO, welding flanges (mặt bích hàn) là các thành phần kết nối đường ống được cố định vào ống thông qua phương pháp hàn nhiệt để tạo ra các mối nối cực kỳ bền vững và chống rò rỉ tuyệt đối. Khác với các loại mặt bích ren, mặt bích hàn tạo ra một sự liên kết phân tử giữa ống và mặt bích, giúp hệ thống chịu được các tác động lực học lớn.

Bản chất của welding flanges là sự kết hợp hoàn hảo giữa kết nối cơ khí (bu lông) và kết nối vĩnh viễn (mối hàn). Vai trò chính của chúng bao gồm:

• Kết nối linh hoạt: Liên kết các đoạn ống, van, máy bơm và các thiết bị ngoại vi khác.

• Chịu tải trọng cao: Khả năng chịu áp suất và nhiệt độ vượt trội so với các phương pháp nối khác.

• Giảm thiểu rò rỉ: Mối hàn kín khít giúp ngăn chặn sự thất thoát của lưu chất, đặc biệt là các loại khí độc hại hoặc hóa chất ăn mòn.

Trong ngành công nghiệp hiện đại, đây được coi là tiêu chuẩn vàng cho các hệ thống đòi hỏi độ tin cậy tối đa.

Nguyên lý hoạt động

Cơ chế hoạt động của welding flanges dựa trên nguyên lý tạo ra một bề mặt tiếp xúc phẳng và kín giữa hai đầu ống. Đầu tiên, mặt bích được hàn trực tiếp vào đầu ống bằng kỹ thuật hàn đối đầu (butt weld) hoặc hàn góc (fillet weld). Khi cần kết nối hai đoạn ống, người ta sử dụng các bu lông siết chặt hai mặt bích lại với nhau, ở giữa có đặt một vòng đệm (gasket).

Nguyên lý làm kín chính là nhờ lực siết của bu lông nén vòng đệm vào bề mặt của mặt bích, lấp đầy các khoảng hở li ti để chống rò rỉ. Hiệu quả của quá trình này phụ thuộc lớn vào:

1. Chất lượng mối hàn: Đảm bảo không có rỗ khí hoặc nứt vỡ.

2. Độ chính xác bề mặt: Các kiểu bề mặt như Raised Face (RF) hay Ring Type Joint (RTJ) sẽ quyết định khả năng làm kín dưới áp suất cực cao.

Các loại phổ biến

Trong thế giới phụ kiện đường ống, không có loại welding flanges nào là "tốt nhất" một cách tuyệt đối, mà chỉ có loại "phù hợp nhất" với điều kiện vận hành cụ thể. Dưới đây là các loại phổ biến nhất:

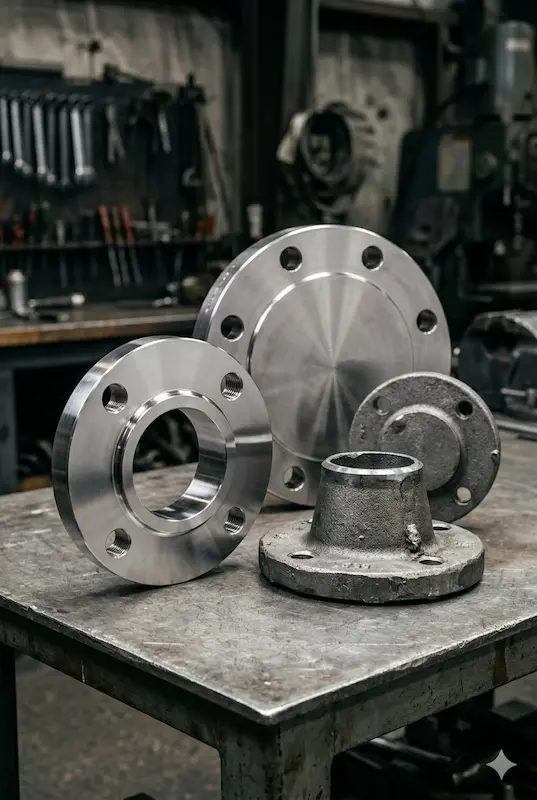

• Weld Neck Flange (Mặt bích hàn cổ): Thiết kế với phần cổ dài hình nón, giúp chuyển hướng ứng suất từ mặt bích sang ống. Đây là lựa chọn hàng đầu cho các hệ thống áp suất cao trong ngành dầu khí (Oil & Gas).

• Slip-On Flange (Mặt bích hàn trượt): Ống được đút vào bên trong mặt bích và hàn ở cả hai phía (trong và ngoài). Ưu điểm là dễ lắp đặt và chi phí thấp, nhưng khả năng chịu áp suất yếu hơn loại Weld Neck.

• Socket Weld Flange (Mặt bích hàn bọc đúc): Thường dùng cho các đường ống có đường kính nhỏ (NPS 3 trở xuống). Ống được đưa vào phần lõm của mặt bích và hàn một đường hàn góc bên ngoài.

• Lap Joint Flange (Mặt bích khớp nối lỏng): Gồm một Stub End và một mặt bích rời. Loại này cực kỳ linh hoạt cho các hệ thống cần tháo lắp, vệ sinh thường xuyên.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu đường ống hoặc ngăn cách các đoạn ống trong quá trình bảo trì.

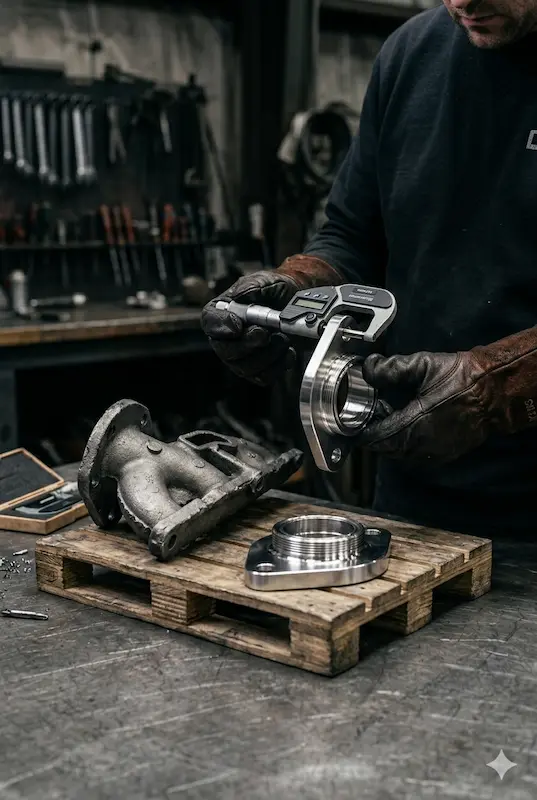

Các thông số kỹ thuật chính của mặt bích hàn

Việc lựa chọn sai thông số kỹ thuật không chỉ khiến bạn không thể lắp đặt được thiết kế mà còn tiềm ẩn nguy cơ phá hủy hệ thống. Khi đặt hàng welding flanges, bạn cần đặc biệt lưu ý các tiêu chuẩn sau:

Kích thước và Áp suất

Mặt bích được định danh qua kích thước danh định (DN/NPS) và cấp áp suất (Class). Các cấp phổ biến bao gồm Class 150, 300, 600, 900, 1500 cho đến 2500. Áp suất Class càng cao thì độ dày của mặt bích càng lớn.

Tiêu chuẩn kỹ thuật

Mỗi khu vực và ngành hàng thường tuân theo một hệ thống tiêu chuẩn riêng:

• ANSI / ASME (Mỹ): Phổ biến nhất toàn cầu cho các hệ thống dầu khí và năng lượng.

• DIN (Đức/Châu Âu): Thường dùng trong các hệ thống cấp thoát nước và thực phẩm.

• JIS (Nhật Bản): Thường gặp trong các dây chuyền sản xuất máy móc từ Nhật.

Vật liệu và Bề mặt

• Vật liệu: Carbon Steel (thép carbon) cho các ứng dụng thông thường; Stainless Steel (304, 316) cho môi trường ăn mòn hoặc thực phẩm.

• Kiểu bề mặt: RF (Raised Face - mặt lồi) là phổ biến nhất; FF (Flat Face - mặt phẳng) thường dùng cho mặt bích gang; RTJ (Ring Type Joint) dành cho áp suất cực cao.

So sánh mặt bích hàn và các loại mặt bích khác.

Tại sao các kỹ sư lại ưu tiên mặt bích hàn thay vì mặt bích ren (Threaded Flange)? Hãy nhìn vào bảng so sánh dưới đây:

Insight: Đối với các ngành hóa chất, dầu khí hay các hệ thống lò hơi nhiệt độ cao, việc sử dụng mặt bích hàn là yêu cầu bắt buộc để đảm bảo an toàn tuyệt đối. Khả năng chịu rung động và tuổi thọ dài của chúng vượt xa các phương pháp nối ren thông thường.

Vì sao mặt bích hàn được ưa chuộng trong các hệ thống công nghiệp?

Lý do khiến mặt bích hàn trở thành "xương sống" của ngành piping công nghiệp nằm ở các lợi ích thực tế:

1. Độ kín khít tối ưu: Mối hàn loại bỏ hoàn toàn các khe hở mà lưu chất có thể len lỏi qua.

2. Chịu rung động xuất sắc: Trong các nhà máy có máy bơm và máy nén công suất lớn, sự rung động liên tục có thể làm lỏng các mối nối ren, nhưng với mối hàn, cấu trúc vẫn vững chắc.

3. Tuổi thọ vượt trội: Được chế tạo từ các vật liệu bền bỉ và phương pháp gia công chính xác, mặt bích hàn có thể hoạt động ổn định hàng chục năm.

4. An toàn: Giảm thiểu rủi ro sự cố môi trường do rò rỉ hóa chất.

Ứng dụng của mặt bích hàn

Với tính linh hoạt và độ bền cao, mặt bích hàn xuất hiện trong hầu hết các lĩnh vực trọng yếu:

• Dầu khí (Oil & Gas): Kết nối các giàn khoan, đường ống dẫn dầu xuyên lục địa.

• Nhà máy điện (Power plants): Hệ thống hơi nước nhiệt độ cao trong tuabin.

• Xử lý nước: Các đường ống cấp thoát nước đô thị cỡ lớn.

• Công nghiệp hóa chất: Vận chuyển lưu chất có tính axit hoặc kiềm mạnh.

• Chế biến thực phẩm: Sử dụng mặt bích inox để đảm bảo vệ sinh an toàn thực phẩm.

Những lỗi thường gặp khi lựa chọn mặt bích hàn

Dưới đây là những sai lầm có thể khiến doanh nghiệp mất hàng tỷ đồng phí sửa chữa:

• Nhầm lẫn tiêu chuẩn: Lắp mặt bích tiêu chuẩn JIS vào hệ thống thiết kế theo ASME sẽ không khớp lỗ bu lông.

• Chọn sai cấp áp suất: Sử dụng mặt bích Class 150 cho hệ thống yêu cầu Class 300 sẽ dẫn đến biến dạng mặt bích hoặc nổ ống.

• Sai lệch vật liệu: Dùng thép carbon cho môi trường nước biển sẽ khiến mặt bích bị ăn mòn thủng chỉ sau vài tháng.

• Bỏ qua sai số (Tolerance): Không kiểm tra dung sai bề mặt dẫn đến việc vòng đệm không thể làm kín hoàn toàn.

Hậu quả của việc này không chỉ là rò rỉ, mà còn là chi phí dừng máy đột ngột (downtime) vô cùng tốn kém.

Cách chọn mặt bích hàn phù hợp (Danh sách kiểm tra)

Để đảm bảo bạn mua đúng loại mặt bích hàn cần thiết, hãy tuân theo checklist sau:

• Xác định áp suất và nhiệt độ làm việc: Đây là hai yếu tố tiên quyết.

• Chọn loại cấu tạo phù hợp: Bạn cần ưu tiên độ bền (Weld Neck) hay sự linh hoạt (Lap Joint)?

• Xác định vật liệu: Inox 304/316 cho chống ăn mòn hay thép đen để tiết kiệm chi phí?

• Kiểm tra tiêu chuẩn: ASME B16.5, DIN 2633 hay JIS B2220?

• Lựa chọn supplier uy tín: Đơn vị có CO/CQ đầy đủ và chứng chỉ kiểm định chất lượng phôi thép.

Các phương pháp lắp đặt và hàn tốt nhất

1. Chuẩn bị: Làm sạch bề mặt đầu ống và mặt bích, loại bỏ gỉ sét và dầu mỡ.

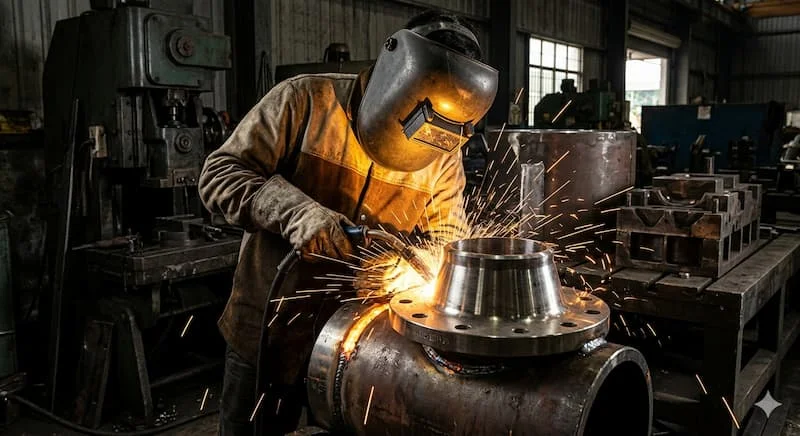

2. Kỹ thuật hàn: Sử dụng phương pháp hàn phù hợp (TIG, MIG hoặc hàn que) theo quy trình WPS đã được phê duyệt.

3. Kiểm tra: Thực hiện kiểm tra không phá hủy (NDT) như chụp X-ray hoặc thẩm thấu (PT) để phát hiện lỗi mối hàn.

4. Siết bu lông: Sử dụng cờ lê lực để siết bu lông theo sơ đồ chéo cánh hoa, đảm bảo lực nén lên gasket đồng đều.

Hỏi đáp – Những câu hỏi thường gặp về mặt bích hàn

1. Loại mặt bích hàn nào có độ bền cao nhất?

Mặt bích hàn cổ (Weld Neck Flange) được coi là loại mạnh nhất nhờ phần cổ thon dài giúp phân phối ứng suất đồng đều vào ống và có độ dày thành tương đương với ống.

2. Mặt bích hàn có tốt hơn mặt bích ren không?

Có, đặc biệt là trong các hệ thống áp suất cao và nhiệt độ biến thiên. Mặt bích hàn cung cấp độ kín và độ bền cơ học vượt xa các kết nối ren vốn dễ bị rò rỉ theo thời gian.

3. Vật liệu nào là tốt nhất để hàn mặt bích?

Inox (304/316) là tốt nhất cho khả năng chống ăn mòn và y tế, trong khi thép carbon (A105) là lựa chọn kinh tế nhất cho các ứng dụng dầu khí thông thường.

4. Welding flanges có thể tái sử dụng được không?

Về mặt lý thuyết là có nếu mặt bích không bị biến dạng, mòn mặt hoặc hư hỏng mối hàn cũ. Tuy nhiên, trong các hệ thống quan trọng, các chuyên gia khuyến cáo nên sử dụng mới để đảm bảo an toàn.

5. Những tiêu chuẩn nào áp dụng cho việc hàn mặt bích?

Các tiêu chuẩn phổ biến nhất bao gồm ASME B16.5 (Mỹ), DIN (Châu Âu) và JIS (Nhật Bản). Việc tuân thủ đúng tiêu chuẩn giúp đảm bảo tính lắp lẫn giữa các phụ kiện từ nhiều nhà sản xuất khác nhau.

Kết luận: Đảm bảo hiệu suất bền vững cho hệ thống của bạn

Việc hiểu đúng và chọn đúng welding flanges là bước đi đầu tiên và quan trọng nhất để xây dựng một hệ thống đường ống an toàn, bền bỉ. Một mặt bích chất lượng không chỉ bảo vệ tài sản của doanh nghiệp mà còn bảo vệ tính mạng con người và môi trường.

Đừng để những sai sót nhỏ trong việc chọn lựa phụ kiện kỹ thuật trở thành gánh nặng cho dự án của bạn. Đầu tư vào mặt bích hàn đúng tiêu chuẩn chính là cách tiết kiệm chi phí thông minh nhất.
