Blind Flange 8 là gì? Thông số kỹ thuật và Kinh nghiệm chọn mặt bích mù chuẩn 2026

Trong quá trình thi công và vận hành hệ thống đường ống công nghiệp kích thước lớn như DN200, việc kiểm soát dòng chảy và đảm bảo an toàn tại các điểm cuối là cực kỳ quan trọng. Một tình huống thường gặp là khi kỹ sư cần bịt đầu ống tạm thời để kiểm tra áp lực hoặc bịt vĩnh viễn để chờ mở rộng hệ thống trong tương lai. Lúc này, sự xuất hiện của blind flange 8 (mặt bích mù 8 inch) trở thành giải pháp tối ưu nhất.

Tuy nhiên, thực tế cho thấy không ít trường hợp lắp đặt xảy ra sai sót do nhầm lẫn giữa mặt bích mù 8 inch với các loại mặt bích rỗng (như Weld Neck hay Slip-on). Việc chọn sai tiêu chuẩn áp lực (Class) hoặc không tương thích về số lỗ bu lông (bolt holes) dẫn đến hệ quả nghiêm trọng: rò rỉ lưu chất, cháy nổ hệ thống khi tăng áp, hoặc đơn giản là không thể khớp nối các thiết bị. Bài viết này sẽ phân tích chuyên sâu về đặc điểm kỹ thuật và cách lựa chọn mặt bích mù 8 inch chuẩn xác nhất để bảo vệ công trình của bạn.

Blind flange 8 là gì? Vai trò của mặt bích mù trong hệ thống DN200

Mặt bích mù 8 inch là loại mặt bích mù có kích thước danh nghĩa 8 inch, tương đương với đường kính ống DN200. Khác với các loại mặt bích thông thường có lỗ ở giữa để lưu chất đi qua, mặt bích mù là một tấm kim loại đặc, phẳng, dùng để bịt kín hoàn toàn đầu đường ống.

Về mặt chức năng, phụ kiện này đóng vai trò như một "cánh cửa khóa" ngăn chặn dòng chảy tại các điểm kết thúc. Đặc điểm nhận dạng rõ rệt nhất chính là bề mặt trơn nhẵn ở tâm và các lỗ bu lông được bố trí xung quanh rìa ngoài. Nhờ cấu tạo này, mặt bích mù 8 inch thường được ứng dụng trong:

• Bảo trì hệ thống: Cách ly một đoạn ống để sửa chữa mà không cần xả toàn bộ lưu chất trong hệ thống chính.

• Kiểm tra áp lực (Hydrotest): Bịt các đầu ống để thử nghiệm độ bền và độ kín của các mối hàn.

• Dự phòng tương lai: Lắp đặt tại các vị trí dự kiến sẽ nối thêm ống sau này.

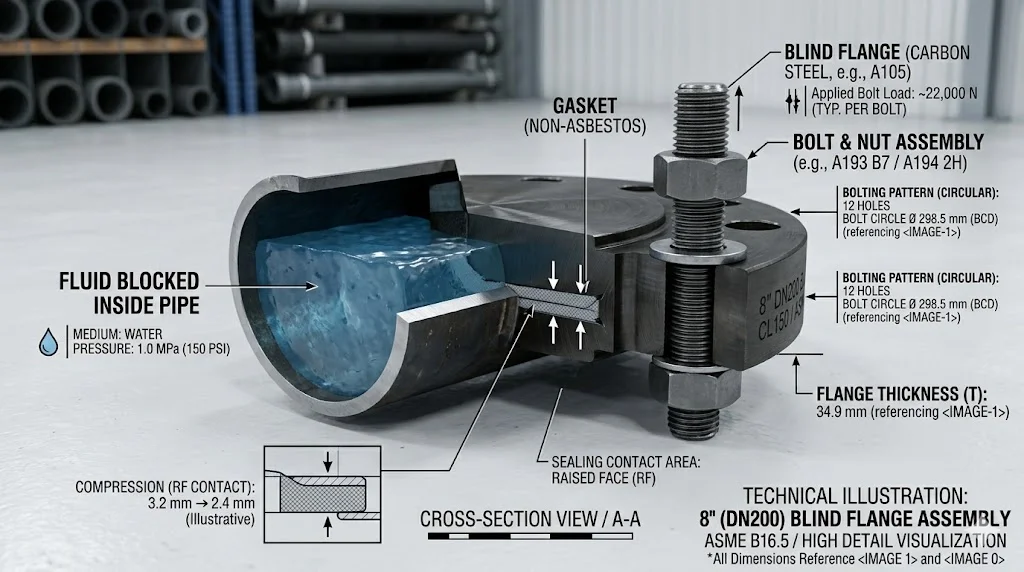

Nguyên lý hoạt động của blind flange trong việc chịu tải áp lực

Nguyên lý hoạt động của mặt bích mù 8 inch dựa trên việc tạo ra một bề mặt ngăn cách cơ học hoàn toàn. Khi được lắp đặt, mặt bích mù sẽ ép chặt vào mặt bích đối diện thông qua một lớp gioăng làm kín (gasket) và hệ thống bu lông siết chặt.

Khác với các phụ kiện khác, mặt bích mù 8 inch phải chịu áp lực trực tiếp từ dòng lưu chất lên toàn bộ bề mặt tâm của nó. Lực này tạo ra ứng suất uốn rất lớn tại điểm trung tâm của mặt bích. Để đảm bảo an toàn, áp suất sẽ được phân bổ đều từ tâm ra hệ thống bu lông xung quanh. Chính vì lý do này mà mặt bích mù luôn được thiết kế với độ dày lớn hơn so với các loại bích có lỗ cùng kích thước và cùng Class áp suất. Nếu không có độ dày đạt chuẩn, mặt bích dễ bị cong vênh, làm hở lớp gasket và gây rò rỉ áp suất cực kỳ nguy hiểm.

Phân tích chuyên sâu thông số kỹ thuật blind flange 8 inch

Để lựa chọn mặt bích mù 8 inch phù hợp, người mua cần nắm rõ các hệ tiêu chuẩn kỹ thuật quốc tế phổ biến tại thị trường Việt Nam.

Tiêu chuẩn kích thước và áp lực

Kích thước 8 inch (DN200) có đường kính ngoài và số lỗ bu lông thay đổi tùy theo tiêu chuẩn chế tạo:

• Tiêu chuẩn ANSI/ASME B16.5: Phổ biến nhất trong ngành dầu khí, hóa chất.

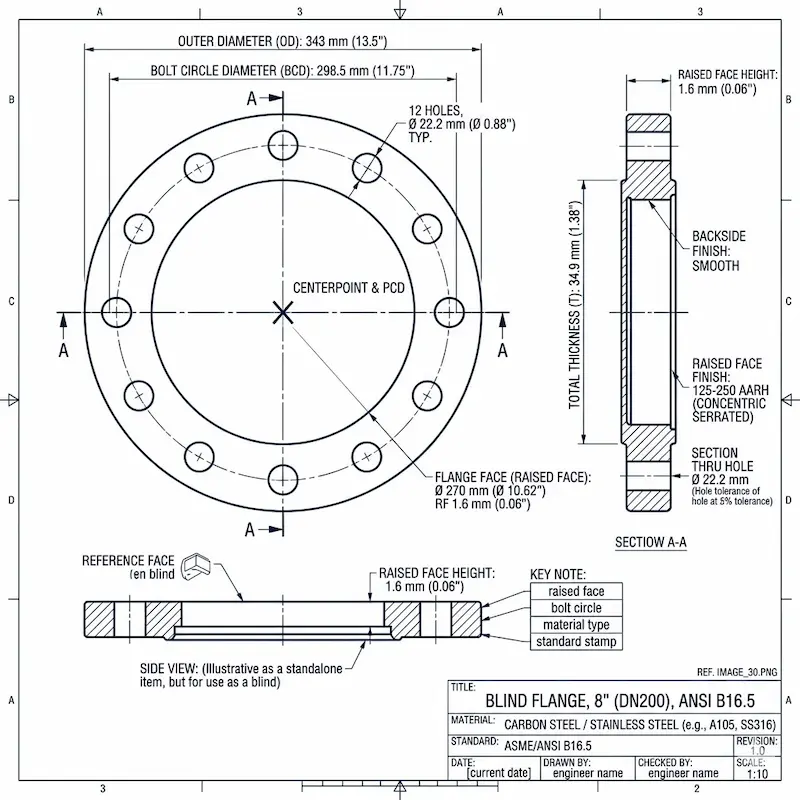

  • Class 150: Đường kính ngoài khoảng 343mm, sử dụng 8 lỗ bu lông.

  • Class 300: Đường kính ngoài khoảng 381mm, sử dụng 12 lỗ bu lông.

• Tiêu chuẩn JIS (Nhật Bản): Thường dùng trong hệ thống nước, PCCC (JIS 10K, JIS 20K).

• Tiêu chuẩn DIN (Đức/Châu Âu): Ký hiệu theo PN (PN10, PN16, PN40).

Phân loại theo vật liệu cấu tạo

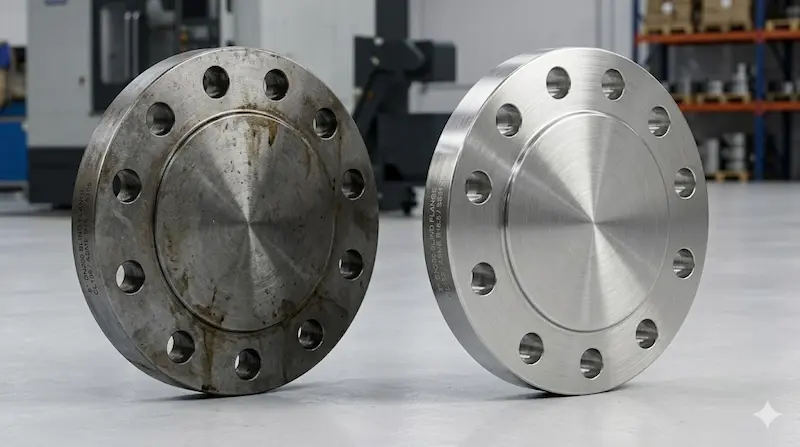

1. Thép carbon (A105): Là loại phổ biến nhất nhờ giá thành tối ưu và khả năng chịu lực tốt. Thường được sơn đen hoặc mạ kẽm để chống gỉ.

2. Inox (304/316L): Sử dụng trong môi trường đòi hỏi tính vệ sinh cao (thực phẩm) hoặc môi trường có tính axit, ăn mòn mạnh (hóa chất).

3. Nhựa (PVC, HDPE): Chỉ dùng cho các hệ thống tưới tiêu hoặc thoát nước áp lực thấp, không dùng cho các hệ thống hơi nóng hoặc áp suất cao.

Tại sao blind flange cần dày hơn các loại flange thông thường?

Đây là một insight kỹ thuật quan trọng giúp các kỹ sư tránh được lỗi thiết kế. Trong một mặt bích có lỗ (như Slip-on ), áp suất của lưu chất tác động chủ yếu lên thành ống. Tuy nhiên, với mặt bích mù 8 inch, toàn bộ áp lực của hệ thống dồn nén vào bề mặt phẳng của nó.

Nếu chúng ta sử dụng công thức tính toán độ bền, mặt bích mù phải chịu ứng suất cơ học cao nhất ở vùng trung tâm. Nếu độ dày không đủ (ví dụ lấy độ dày của mặt bích rỗng áp dụng cho bích mù), dưới áp suất cao, tấm bích sẽ bị biến dạng hình phễu. Điều này không chỉ gây nứt mặt bích mà còn làm giãn bu lông, khiến lớp gasket không còn được ép chặt, dẫn đến nổ gioăng và rò rỉ lưu chất ra môi trường. Đây là lý do vì sao trong các bảng tra tiêu chuẩn ANSI, độ dày tối thiểu của mặt bích mù luôn vượt trội hơn các loại khác.

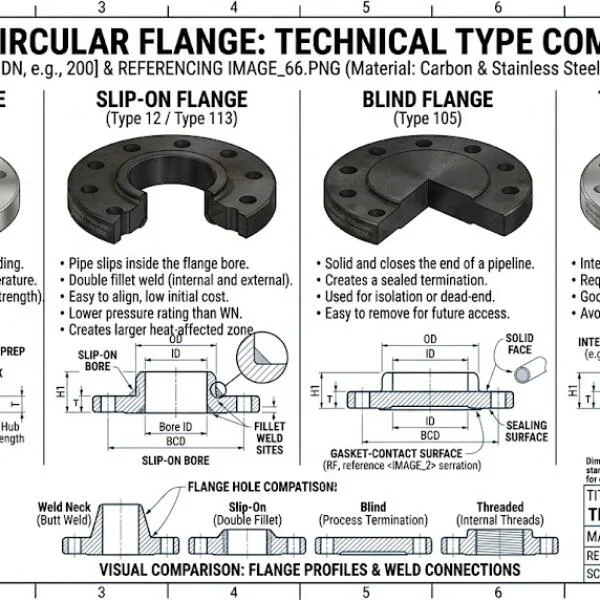

So sánh blind flange với các loại flange thông dụng

Ứng dụng và những sai lầm thường gặp khi dùng mặt bích mù 8 inch

Trong thực tế, mặt bích mù 8 inch được coi là thiết bị "cứu cánh" cho các đợt kiểm tra hệ thống. Khi cần test áp lực cho một đoạn ống dài, người ta lắp bích mù ở hai đầu để tạo thành một khoang kín tuyệt đối trước khi bơm nước thử áp.

Tuy nhiên, nhiều đơn vị thi công thường mắc các lỗi sau:

1. Nhầm lẫn giữa các tiêu chuẩn: Lấy mặt bích mù tiêu chuẩn JIS lắp cho hệ thống tiêu chuẩn ANSI. Dù cùng là 8 inch nhưng đường kính vòng chia lỗ bu lông (PCD) khác nhau dẫn đến không thể xỏ bu lông qua được.

2. Chọn sai Class áp lực: Dùng bích mù Class 150 cho hệ thống đang chạy ở áp suất Class 300. Điều này cực kỳ nguy hiểm vì bích Class 150 mỏng hơn và ít lỗ bu lông hơn, không chịu nổi tải trọng.

3. Bỏ qua gasket: Nghĩ rằng mặt bích mù bằng phẳng nên không cần gioăng. Thực tế, không có hai bề mặt kim loại nào kín tuyệt đối nếu không có gasket đệm ở giữa.

Checklist: Cách chọn blind flange 8 đúng kỹ thuật

Trước khi ký đơn hàng mua mặt bích mù 8 inch, bạn hãy kiểm tra danh sách sau:

• Xác định tiêu chuẩn chung của hệ thống: ANSI, JIS hay DIN?

• Kiểm tra áp lực vận hành tối đa: Hệ thống chạy bao nhiêu Bar/Psi để chọn Class hoặc PN phù hợp (Ví dụ: Class 150 tương đương khoảng 20 Bar).

• Lựa chọn vật liệu: Môi trường có hóa chất hay không? Nhiệt độ là bao nhiêu?

• Kiểm tra kiểu mặt bích (Face): Mặt phẳng (Flat Face - FF) hay mặt lồi (Raised Face - RF)? (Lưu ý: Hai mặt bích kết nối phải cùng kiểu Face).

• Phụ kiện đi kèm: Đã chuẩn bị đủ số lượng bu lông và gasket tương ứng chưa?

FAQ – Câu hỏi thường gặp về mặt bích mù 8 inch

1. Blind flange 8 inch tương đương với DN bao nhiêu?

Trong hệ mm, nó tương đương với DN200 (đường kính ngoài ống khoảng 219mm).

2. Có thể dùng nắp bịt ống (Cap) thay cho blind flange được không?

Được, nhưng nắp bịt là mối nối hàn vĩnh viễn. Mặt bích mù 8 inch cho phép bạn tháo lắp dễ dàng để bảo trì hoặc mở rộng đường ống sau này.

3. Tại sao bu lông của bích mù 8 inch lại nhiều hơn bích 4 inch?

Vì tiết diện bề mặt lớn hơn, áp lực tổng cộng tác động lên mặt bích mù 8 inch lớn hơn rất nhiều, nên cần nhiều bu lông hơn (thường từ 8 đến 12 lỗ) để phân bổ lực ép đều.

4. Bắt buộc phải dùng gioăng (gasket) loại nào?

Tùy môi trường. Nước thông thường dùng gioăng cao su, hơi nóng dùng gioăng chì (graphite) hoặc gioăng không amiăng, hóa chất dùng gioăng PTFE.

Kết luận

Việc lựa chọn và lắp đặt mặt bích mù 8 inch không đơn thuần là chọn một tấm kim loại để bịt đầu ống. Đó là một bài toán về an toàn áp lực và tính đồng bộ kỹ thuật. Chọn đúng mặt bích mù chất lượng không chỉ giúp công trình vận hành trơn tru mà còn bảo vệ tính mạng của công nhân vận hành và tài sản của doanh nghiệp.
