Mặt bích BS4504 là gì? Thông số kỹ thuật và Cách lựa chọn chuẩn chuyên gia

Trong lĩnh vực thi công hệ thống cấp thoát nước, điều hòa thông gió (HVAC) hay đặc biệt là hệ thống Phòng cháy chữa cháy (PCCC), việc kết nối các đoạn ống và thiết bị luôn đòi hỏi sự đồng bộ khắt khe. Một tình huống thường gặp là đơn vị thiết kế yêu cầu sử dụng mặt bích BS4504 , nhưng đội ngũ thu mua hoặc thợ lắp đặt lại chưa hiểu rõ bản chất của tiêu chuẩn này.

Sự mơ hồ giữa tiêu chuẩn BS4504 (Anh Quốc) với các hệ tiêu chuẩn khác như ANSI (Mỹ) hay JIS (Nhật Bản) thường dẫn đến những sai lầm tai hại. Việc nhầm lẫn tiêu chuẩn khiến các lỗ bu lông không khớp nhau, không thể kết nối van vào đường ống, hoặc nghiêm trọng hơn là gây rò rỉ lưu chất dưới áp lực cao. Hậu quả là toàn bộ hệ thống phải dừng hoạt động, chi phí nhân công và vật tư đội lên gấp bội. Bài viết này sẽ giúp bạn giải mã chi tiết về mặt bích để đảm bảo mọi mối nối trên công trình đều đạt chuẩn kỹ thuật.

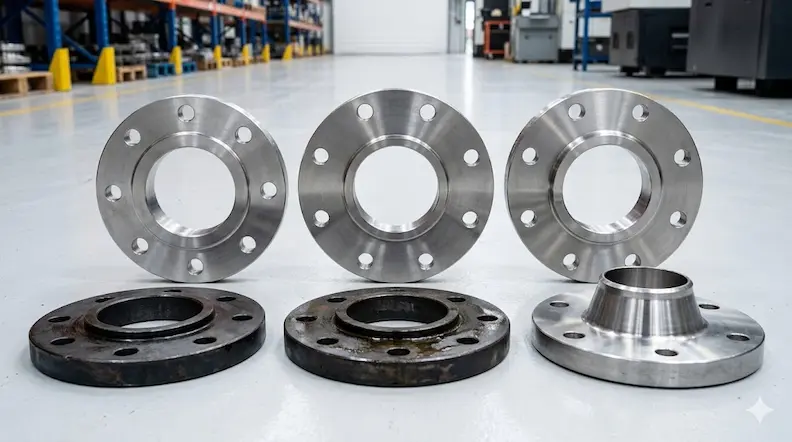

Mặt bích là gì? Đặc điểm của hệ tiêu chuẩn Anh Quốc

Mặt bích là loại mặt bích được sản xuất và kiểm định theo tiêu chuẩn BS 4504 (British Standard) của Anh. Đây là hệ tiêu chuẩn quy định về thông số kích thước, áp lực và vật liệu cho các loại mặt bích làm từ thép, gang hoặc đồng.

Đặc điểm nhận diện quan trọng nhất của mặt bích BS4504 chính là việc sử dụng đơn vị áp suất PN (Pressure Nominal). Các cấp áp lực phổ biến mà chúng ta thường thấy trên thị trường bao gồm:

• PN10: Chịu áp lực làm việc tối đa 10 Bar.

• PN16: Chịu áp lực làm việc tối đa 16 Bar (loại phổ biến nhất trong dân dụng và PCCC).

• PN25/PN40: Dùng cho các hệ thống công nghiệp có áp suất cao.

Nhờ tính chuẩn hóa cao, mặt bích này được ứng dụng rộng rãi trong các hệ thống xử lý nước thải, mạng lưới cấp nước đô thị và các dây chuyền sản xuất công nghiệp hiện đại.

Nguyên lý kết nối và ưu điểm của mặt bích trong hệ thống ống

Về cơ bản, một mối nối mặt bích hoàn chỉnh là sự kết hợp của ba thành phần: Mặt bích (Flange) + Gioăng đệm (Gasket) + Bu lông/Đai ốc (Bolts & Nuts).

Nguyên lý hoạt động rất đơn giản nhưng hiệu quả: Khi chúng ta siết chặt các bu lông, hai bề mặt bích sẽ ép chặt vào nhau, nén lớp gioăng ở giữa để tạo thành một rào cản kín khít tuyệt đối, ngăn không cho lưu chất (nước, khí, dầu) thoát ra ngoài.

Sử dụng mặt bích mang lại những lợi ích vượt trội:

• Dễ tháo lắp: Khác với mối hàn chết, mặt bích cho phép tháo rời đoạn ống để vệ sinh hoặc thay thế van một cách nhanh chóng.

• Khả năng chịu lực tốt: Thiết kế chắc chắn giúp hệ thống chịu được rung động và sự giãn nở nhiệt.

• Bảo trì thuận tiện: Chỉ cần nới lỏng bu lông là có thể tiếp cận bên trong đường ống mà không cần cắt ống.

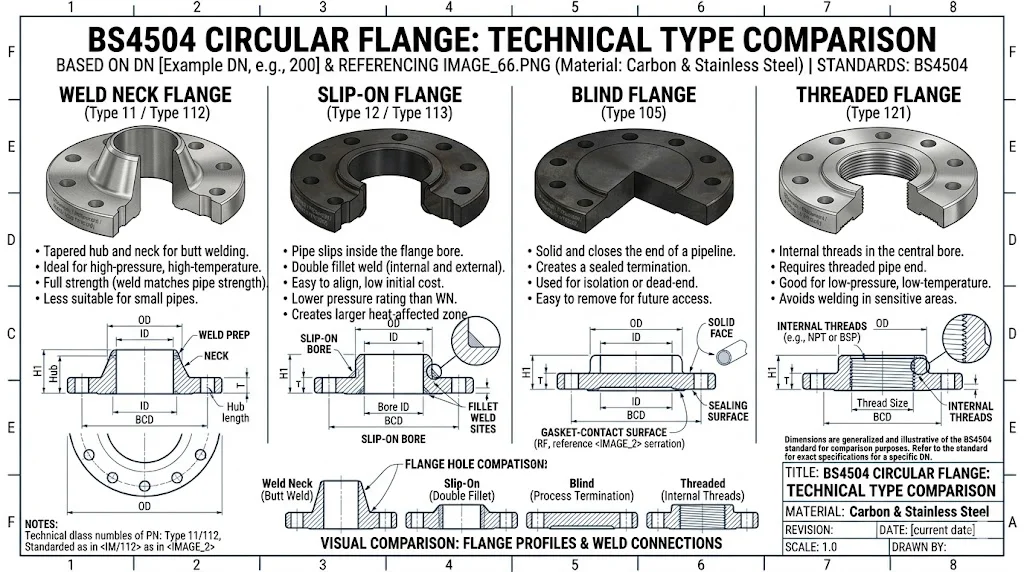

Phân loại mặt bích phổ biến trên thị trường

Tùy vào phương thức kết nối với ống, mặt bích được chia thành 4 loại chính:

1. Weld Neck Flange (Mặt bích cổ hàn)

Có phần cổ dài vươn ra để hàn đối đầu vào ống. Loại này có khả năng phân phối ứng suất tốt, chuyên dùng cho các hệ thống có áp suất và nhiệt độ cao hoặc các đường ống chịu tải trọng uốn lớn.

2. Slip-on Flange (Mặt bích hàn trượt)

Có lỗ trung tâm lớn hơn đường kính ống một chút để ống có thể trượt vào bên trong. Thợ thi công sẽ hàn cả mặt trong và mặt ngoài của bích. Đây là loại được dùng nhiều nhất vì giá thành rẻ và dễ căn chỉnh khi lắp đặt.

3. Blind Flange (Mặt bích mù)

Một tấm đĩa đặc không có lỗ ở giữa, dùng để bịt kín đầu đường ống hoặc các vị trí dự phòng. Nó chịu áp lực trực tiếp từ dòng chảy mạnh nhất.

4. Threaded Flange (Mặt bích ren)

Dùng ren để kết nối với ống mà không cần hàn. Loại này phù hợp cho các khu vực dễ cháy nổ hoặc các đường ống có kích thước nhỏ, áp lực thấp.

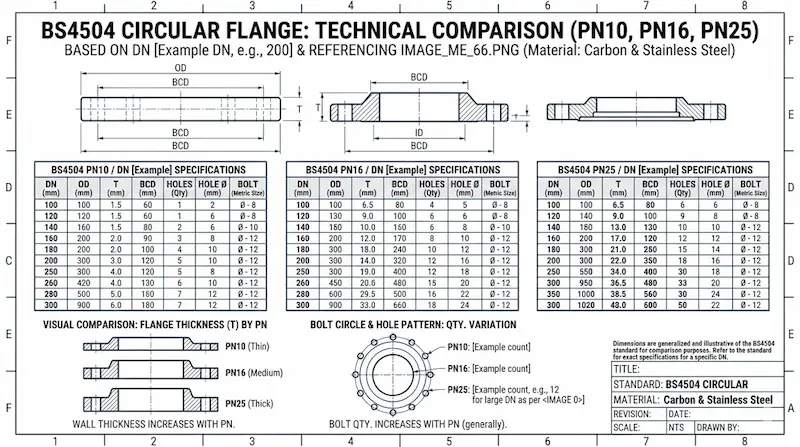

Thông số kỹ thuật mặt bích BS4504 chi tiết

Khi đặt hàng mặt bích, bạn cần nắm rõ các thông số đo lường để đảm bảo sự tương thích. Tiêu chuẩn này bao quát dải kích thước cực rộng từ DN15 cho đến DN1000 và hơn thế nữa.

Các thông số kỹ thuật then chốt bao gồm:

• Kích thước danh nghĩa (DN): Ví dụ DN50, DN100, DN200...

• Đường kính ngoài (OD): Tổng kích thước bề ngang của mặt bích.

• Vòng chia lỗ (Bolt Circle): Đường kính của vòng tròn đi qua tâm các lỗ bu lông.

• Số lỗ bu lông: Tăng dần theo kích thước và cấp áp lực (ví dụ: DN50 thường có 4 lỗ, nhưng DN200 có thể có 8 hoặc 12 lỗ).

So sánh BS4504 với ANSI và JIS: Tại sao không thể lắp lẫn?

Đây là phần "xương máu" mà người làm kỹ thuật phải ghi nhớ. Dù cùng là kích thước DN100, nhưng mặt bích theo các tiêu chuẩn khác nhau sẽ có số lỗ bu lông hoặc khoảng cách giữa các lỗ khác nhau.

Việc cố tình "chế" hoặc khoan lại lỗ bu lông trên mặt bích để lắp chéo tiêu chuẩn sẽ làm yếu cấu trúc của bích, dẫn đến nguy cơ nứt vỡ cực cao dưới áp suất lớn.

Tại sao chọn sai tiêu chuẩn mặt bích gây lỗi nghiêm trọng?

Sự sâu sắc của bài toán kỹ thuật nằm ở độ kín và khả năng chịu tải. Khi bạn chọn sai mặt bích sang một tiêu chuẩn khác, vấn đề không chỉ là "không xỏ được bu lông".

1. Lệch tâm dòng chảy: Nếu cố tình lắp lệch, tâm của ống và tâm của bích không trùng nhau, tạo ra các dòng xoáy lưu chất gây mòn cục bộ thành ống.

2. Điểm tỳ gioăng không đều: Khi lỗ bu lông không khớp hoàn toàn, lực siết lên gioăng sẽ không đồng nhất. Kết quả là hệ thống có thể kín ở áp suất thấp nhưng sẽ "phun nước" ngay khi bơm tăng áp hoạt động.

3. Mỏi kim loại: Sự rung lắc do kết nối không đồng bộ sẽ khiến các mối hàn nhanh chóng bị nứt, làm giảm tuổi thọ toàn bộ hệ thống từ 20 năm xuống còn 2-3 năm.

Ứng dụng thực tế: Khi nào nên dùng mặt bích BS4504?

Mặt bích là lựa chọn ưu tiên trong các dự án sử dụng thiết bị tiêu chuẩn Châu Âu hoặc các hệ thống yêu cầu tính chuẩn hóa cao:

• Hệ thống cấp nước và xử lý nước thải: Do tính phổ biến của van PN10/PN16.

• Hệ thống PCCC: Các tòa nhà cao tầng thường sử dụng bích BS4504 PN16 để đảm bảo chịu được áp lực cột nước cao.

• Hệ thống HVAC: Kết nối các máy Chiller, bơm nước lạnh và tháp giải nhiệt.

• Dân dụng & Công nghiệp: Từ các trạm bơm nhỏ lẻ đến các nhà máy sản xuất quy mô lớn.

Sai lầm cần tránh: Rất nhiều thợ thi công nhầm lẫn giữa PN10 và PN16 vì ở một số kích thước nhỏ (như DN50), thông số lỗ bu lông của hai cấp áp lực này giống hệt nhau. Tuy nhiên, độ dày của bích PN16 lớn hơn. Nếu lắp bích PN10 vào hệ thống PN16, bích có thể bị biến dạng hoặc cong vênh sau một thời gian vận hành.

Checklist: Cách chọn mặt bích đúng kỹ thuật

Để tránh lãng phí và sai sót, hãy thực hiện kiểm tra 5 bước sau:

• Xác định kích thước (DN): Đường kính ống là bao nhiêu?

• Chọn cấp áp lực (PN): Hệ thống vận hành ở áp suất bao nhiêu? (Thông thường chọn PN16 cho an toàn).

• Chọn vật liệu: Thép carbon (dùng cho nước, dầu) hay Inox 304/316 (dùng cho hóa chất, thực phẩm)?

• Kiểm tra số lỗ bu lông: Đối chiếu với catalogue tiêu chuẩn BS4504 để đảm bảo khớp với van/thiết bị sẵn có.

• Phụ kiện đi kèm: Đã chọn đúng loại gioăng (cao su, chì, PTFE) và bu lông có độ dài phù hợp chưa?

Lưu ý khi lắp đặt: Luôn siết bu lông theo hình sao (đối xứng) để mặt bích được ép phẳng đều. Sau khi chạy thử hệ thống, nên kiểm tra và siết lại bu lông một lần nữa để bù đắp cho sự lún của gioăng.

FAQ – Câu hỏi thường gặp về mặt bích

1. BS4504 là tiêu chuẩn của nước nào?

Đây là tiêu chuẩn mặt bích của Anh (British Standard), hiện nay thường được tham chiếu tương đương với tiêu chuẩn Châu Âu EN 1092-1.

2. Mặt bích BS4504 PN16 chịu được áp lực bao nhiêu?

PN16 nghĩa là mặt bích chịu được áp suất làm việc tối đa là 16 Bar (tương đương khoảng 16kg/cm²).

3. Có thể dùng mặt bích cho hệ thống khí nén không?

Có, miễn là cấp áp lực PN của bích lớn hơn áp suất hoạt động của máy nén khí và vật liệu phù hợp với yêu cầu chống ăn mòn.

4. Tại sao trên mặt bích thường có ký hiệu RF?

RF (Raised Face) nghĩa là mặt bích có gờ lồi ở giữa. Thiết kế này giúp tập trung lực siết vào vùng gioăng, giúp mối nối kín hơn.

5. Có cần dùng gioăng (gasket) khi nối bích không?

Bắt buộc. Không có gioăng, bề mặt kim loại không thể kín khít tuyệt đối, dẫn đến rò rỉ ngay lập tức.

Kết luận

Việc hiểu và lựa chọn đúng mặt bích là yếu tố then chốt để xây dựng một hệ thống đường ống an toàn, bền bỉ và chuyên nghiệp. Một sai lệch nhỏ trong việc chọn tiêu chuẩn có thể phá hỏng cả một công trình lớn, nhưng nếu thấu hiểu kỹ thuật, bạn sẽ tối ưu hóa được cả về chi phí lẫn thời gian thi công.

Đừng để những rủi ro rò rỉ hay không khớp nối làm ảnh hưởng đến uy tín công trình của bạn.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về mặt bích bs4504!
