DN300 PN10 Flange Dimensions: Thông số kỹ thuật chuẩn và hướng dẫn lựa chọn

Trong thi công hệ thống đường ống công nghiệp, việc nắm vững dn300 pn10 flange dimensions là yếu tố tiên quyết để đảm bảo tính đồng bộ và an toàn. Hãy tưởng tượng kịch bản: Dự án cấp nước sạch của bạn đang đi vào giai đoạn nước rút, nhưng khi lắp ráp, mặt bích lại không khớp với lỗ bulong của van bướm, hoặc nghiêm trọng hơn, hệ thống vừa vận hành đã xảy ra hiện tượng rò rỉ áp suất do chọn sai tiêu chuẩn.

Thực tế, kích thước mặt bích DN300 PN10 là một trong những thông số phổ biến nhất trong các hệ thống HVAC, xử lý nước thải và công nghiệp nhẹ. Tuy nhiên, giữa "rừng" thông tin từ các tiêu chuẩn như EN, DIN, BS hay ISO, người mua rất dễ bị nhầm lẫn. Bài viết này sẽ phân tích chuyên sâu về kích thước, cấu tạo và những lưu ý "sống còn" để giúp bạn chọn đúng sản phẩm ngay từ lần đầu tiên.

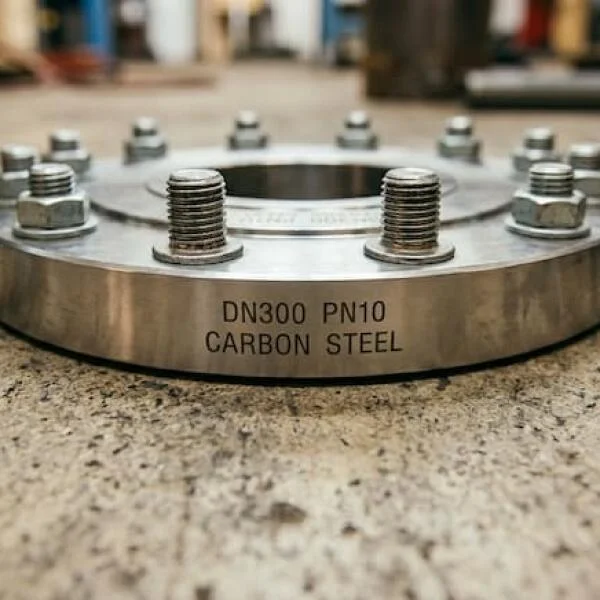

DN300 PN10 flange là gì? Khái niệm và định nghĩa chuẩn

Để hiểu về dn300 pn10 flange dimensions, trước hết chúng ta cần bóc tách các ký hiệu kỹ thuật:

• DN300 (Nominal Diameter): Đây là đường kính định danh của mặt bích, tương ứng với đường ống có kích thước xấp xỉ 300mm (khoảng 12 inch). Cần lưu ý, đây không phải là đường kính thực tế của lòng ống hay mặt ngoài.

• PN10 (Pressure Nominal): Chỉ số áp suất danh định, cho biết mặt bích này có khả năng chịu tải áp lực tối đa là 10 bar (tương đương 10kg/cm²) trong điều kiện nhiệt độ tiêu chuẩn.

Định nghĩa tối ưu: DN300 PN10 flange là loại mặt bích chuyên dụng cho ống có kích thước danh nghĩa 300mm, được thiết kế để chịu áp suất vận hành tối đa 10 bar theo các hệ tiêu chuẩn châu Âu như EN 1092-1 hoặc DIN 2501.

Sự kết hợp giữa kích thước lớn (DN300) và áp suất trung bình (PN10) giúp loại mặt bích này trở thành lựa chọn kinh tế nhất cho các đường ống dẫn nước đô thị hoặc hệ thống làm mát công nghiệp.

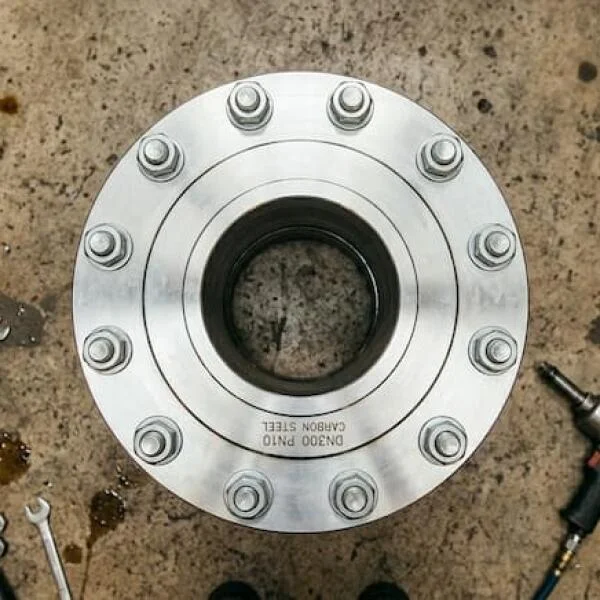

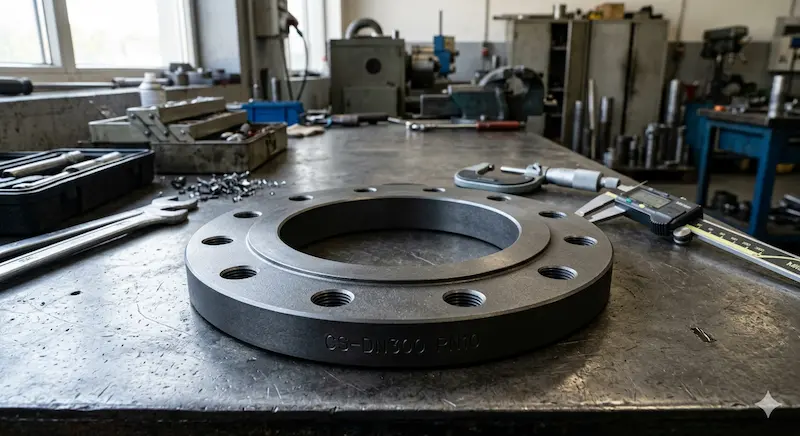

Nguyên lý cấu tạo và tầm quan trọng của sự chính xác

Mặt bích không chỉ là một miếng thép tròn; nó là một hệ thống truyền lực. Cấu tạo của một mặt bích DN300 PN10 tiêu chuẩn bao gồm:

1. Outer Diameter (OD - D): Đường kính ngoài tổng thể.

2. Bolt Circle Diameter (PCD - K): Đường kính vòng chia tâm lỗ bulong. Đây là thông số quan trọng nhất để lắp khớp với thiết bị khác.

3. Bolt Holes (L): Số lượng và đường kính lỗ xỏ bulong.

4. Thickness (b): Độ dày của thân mặt bích, quyết định khả năng chống cong vênh dưới áp lực.

Tại sao kích thước lại cực kỳ quan trọng? Trong cơ khí, sai số cho phép đối với mặt bích lớn như DN300 là rất nhỏ. Nếu chỉ cần PCD sai lệch 2mm hoặc độ dày không đạt chuẩn, lực siết của bulong sẽ không thể ép chặt gioăng (gasket), dẫn đến tình trạng rò rỉ lưu chất. Đặc biệt với hệ thống DN300, khối lượng nước và áp lực tác động lên mối nối là rất lớn, bất kỳ sự thiếu chính xác nào cũng có thể gây ra thảm họa về an toàn lao động và chi phí sửa chữa.

Bảng tra dn300 pn10 flange dimensions chuẩn quốc tế

Dưới đây là bảng thông số kỹ thuật chi tiết theo tiêu chuẩn phổ biến nhất hiện nay là EN 1092-1 (thay thế cho DIN 2501 cũ). Việc tra cứu đúng bảng này sẽ giúp bộ phận thu mua và kỹ thuật có tiếng nói chung.

Lưu ý kỹ thuật: Mặc dù tiêu chuẩn DIN 2501 và EN 1092-1 có nhiều điểm tương đồng, nhưng độ dày (thickness) và hình dạng gờ (face) có thể khác biệt nhẹ tùy vào Type (mặt phẳng, mặt lồi, hay mặt hàn cổ). Hãy luôn yêu cầu nhà cung cấp gửi bản vẽ chi tiết trước khi đặt hàng số lượng lớn.

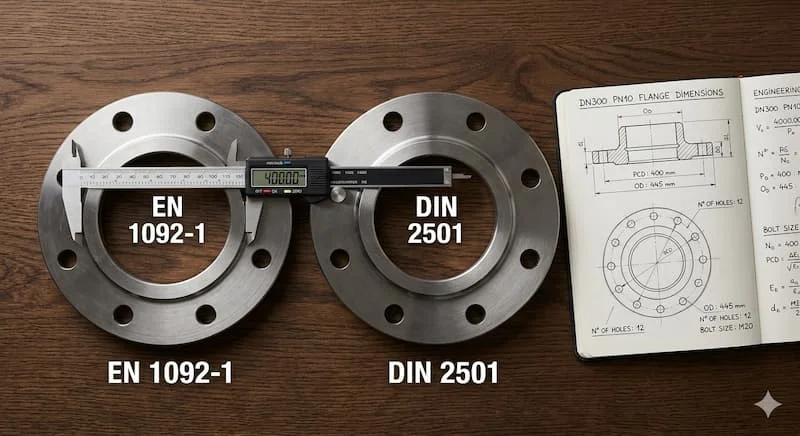

So sánh DN300 PN10 giữa các hệ tiêu chuẩn phổ biến

Trên thị trường hiện nay, bạn có thể bắt gặp các mặt bích được sản xuất theo 3 hệ tiêu chuẩn chính. Mặc dù cùng là kích thước DN300, nhưng sự khác biệt nằm ở chi tiết:

1. EN 1092-1: Tiêu chuẩn hiện đại nhất của Châu Âu, áp dụng cho mặt bích thép. Nó quy định cực kỳ chi tiết về vật liệu và áp suất theo nhiệt độ.

2. DIN 2501: Tiêu chuẩn cũ của Đức. Hiện nay nhiều nhà máy vẫn dùng tên gọi này, nhưng thực tế hầu hết đã chuyển sang sản xuất theo EN để đồng nhất toàn cầu.

3. BS 4504: Tiêu chuẩn của Anh. Về cơ bản, kích thước PCD và số lỗ thường khớp với EN 1092-1 nhưng có thể khác biệt về dung sai độ dày.

Insight chuyên gia: Khi thay thế thiết bị cũ (sản xuất cách đây 20-30 năm), bạn phải đo trực tiếp PCD thực tế. Việc mua mới một mặt bích chuẩn EN để lắp vào một chiếc van cũ chuẩn DIN đôi khi sẽ gặp trở ngại về độ dài bulong do độ dày mặt bích thay đổi.

Tại sao cần hiểu đúng thông số tiêu chuẩn mặt bích DN300 PN10?

Việc hiểu sai thông số không chỉ đơn thuần là không lắp được, mà nó còn ảnh hưởng đến tuổi thọ toàn bộ công trình:

• Đảm bảo độ kín khít: Khi các thông số OD, PCD và số lỗ khớp tuyệt đối, lực siết từ 12 lỗ bulong M20 sẽ được phân bổ đều lên bề mặt gioăng. Điều này ngăn chặn hiện tượng "rò rỉ li ti" – thứ vốn cực kỳ khó xử lý ở các đường ống kích thước lớn.

• Tránh hỏng hóc thiết bị phụ trợ: Nếu mặt bích bị vênh do sai kích thước, nó sẽ tạo áp lực không đều lên cổ van hoặc máy bơm, dẫn đến nứt vỡ gang hoặc hỏng vòng đệm kín của thiết bị đắt tiền.

• Tối ưu chi phí: PN10 đại diện cho một độ dày thép vừa đủ. Nếu bạn không hiểu thông số và mua nhầm sang PN16 cho hệ thống chỉ cần 8 bar, bạn đang lãng phí khoảng 20-30% chi phí vật tư do mặt bích PN16 dày hơn và nặng hơn.

Ứng dụng và những sai lầm thường gặp khi chọn mặt bích DN300

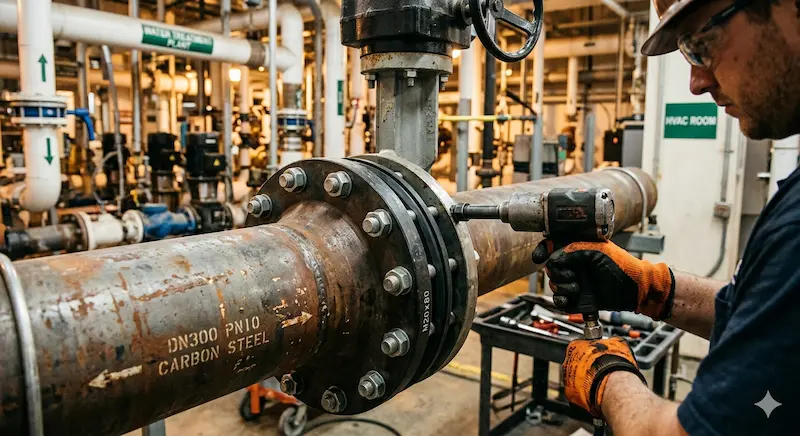

Khi nào nên chọn DN300 PN10?

Mặt bích DN300 PN10 là "trợ thủ" đắc lực trong các trường hợp:

• Đường ống chính dẫn nước sạch trong các tòa nhà cao tầng (Trục đứng).

• Hệ thống thoát nước mưa, nước thải công nghiệp chảy tràn hoặc có bơm áp lực thấp.

• Hệ thống chiller, HVAC trong các trung tâm thương mại lớn.

Những sai lầm "nhớ đời" của kỹ sư hiện trường

• Nhầm lẫn DN với OD thực: Đo đường kính ống thấy 323mm rồi đi tìm mặt bích DN323 (không tồn tại). Nhớ rằng, ống 323.8mm chính là dùng cho mặt bích DN300.

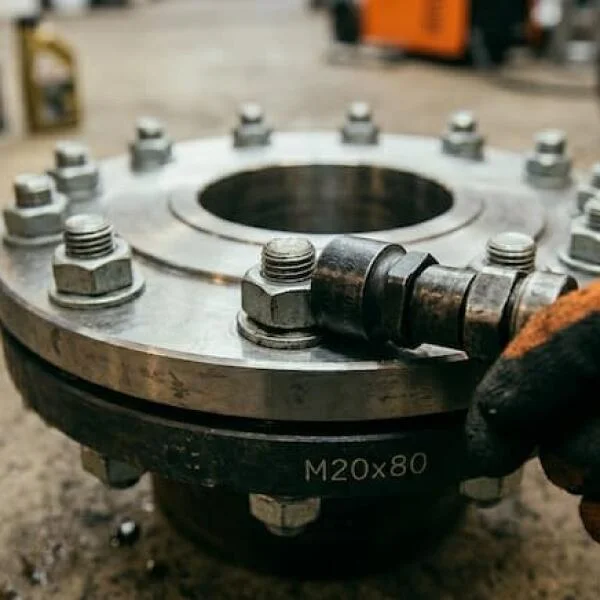

• Không kiểm tra sự tương thích của bulong: Sử dụng lỗ 22mm nhưng lại dùng bulong quá nhỏ hoặc quá lớn, làm mất khả năng tự định tâm của mối nối.

• Dùng mặt bích PN10 cho áp suất cao: Thử áp hệ thống ở 15 bar nhưng lại dùng mặt bích PN10. Hậu quả là mặt bích bị biến dạng hoặc nổ mối hàn.

Checklist chọn mua DN300 PN10 flange đúng chuẩn

Trước khi ký đơn đặt hàng, hãy kiểm tra lại các mục sau:

1. Vật liệu: Thép Carbon (A105, Q235) hay Inox (304, 316)? Hệ thống nước thải bắt buộc dùng Inox hoặc thép mạ kẽm.

2. Kiểu mặt bích: Slip-on (hàn trượt), Blind (mù) hay Weld Neck (hàn cổ)?

3. Tiêu chuẩn đối chiếu: Yêu cầu rõ tiêu chuẩn EN 1092-1 hay JIS/ANSI (vì ANSI 12 inch hoàn toàn khác DN300 PN10).

4. Thông số PCD: Xác nhận lại tâm lỗ là 400mm.

5. Phụ kiện đi kèm: Gioăng cao su/vòng đệm chì và bộ 12 bộ bulong M20 tương ứng.

FAQ: Giải đáp thắc mắc về tiêu chuẩn mặt bích DN300 PN10

1. DN300 PN10 flange có dùng cho hệ thống PN16 được không?

Trả lời: Không. Mặc dù PCD có thể giống nhau ở một số tiêu chuẩn, nhưng độ dày của mặt bích PN10 mỏng hơn, không chịu được áp suất thử và áp suất vận hành của hệ PN16.

2. DN300 PN10 flange dimensions có chính xác là 300mm không?

Trả lời: Không. DN là kích thước định danh. Thực tế, đường kính trong của mặt bích thường lớn hơn một chút (khoảng 324-326mm) để lồng vào đường ống có OD 323.8mm.

3. Mặt bích tiêu chuẩn EN và DIN có thể thay thế cho nhau không?

Trả lời: Đa số là có thể, vì EN 1092-1 được xây dựng dựa trên nền tảng của DIN. Tuy nhiên, cần kiểm tra kỹ độ dày (Thickness) vì tiêu chuẩn EN có các quy định khắt khe hơn về độ dày tối thiểu.

4. Áp suất PN10 chịu được bao nhiêu bar thực tế?

Trả lời: PN10 chịu được 10 bar ở nhiệt độ phòng (khoảng 20°C). Nếu nhiệt độ lưu chất tăng cao, khả năng chịu áp của mặt bích sẽ giảm xuống.

Kết luận

Việc nắm vững dn300 pn10 flange dimensions không chỉ giúp bạn trở thành một chuyên gia trong mắt đồng nghiệp mà còn là chìa khóa để vận hành hệ thống an toàn, tiết kiệm. Một sai sót nhỏ về kích thước có thể dẫn đến sự cố lớn về hạ tầng. Hãy luôn ưu tiên tra cứu bảng thông số chuẩn và lựa chọn nhà cung cấp uy tín có chứng chỉ CO/CQ đầy đủ.
