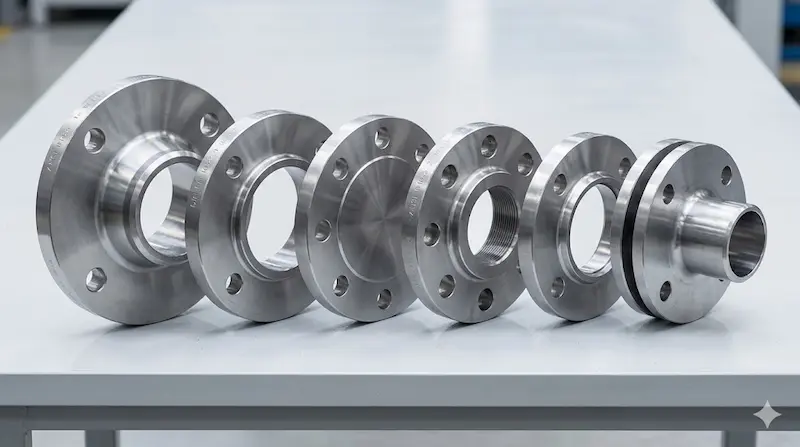

Tiêu chuẩn mặt bích: Cẩm nang chuyên sâu và Cách lựa chọn chính xác cho hệ thống Piping

Bạn đã bao giờ rơi vào tình huống dở khóc dở cười khi đơn hàng mặt bích (flange) về đến công trình, nhưng khi đưa lên lắp đặt thì không khớp lỗ bulong với van hoặc máy bơm hiện hữu? Đây là một sự cố kinh điển trong ngành kỹ thuật đường ống, gây lãng phí hàng trăm triệu đồng và làm chậm tiến độ thi công chỉ vì sự nhầm lẫn về tiêu chuẩn mặt bích .

Vấn đề cốt lõi không nằm ở chất lượng gia công, mà nằm ở sự thiếu đồng bộ giữa các hệ tiêu chuẩn kỹ thuật quốc tế. Một mặt bích JIS của Nhật Bản sẽ không bao giờ "bắt tay" được với một mặt bích ANSI của Mỹ, dù chúng có cùng kích thước đường ống danh định. Hiểu đúng về các tiêu chuẩn này không chỉ là công việc của kỹ sư thiết kế mà còn là kiến thức sống còn của bộ phận thu mua vật tư.

Bài viết dưới đây sẽ giúp bạn giải mã mê cung các tiêu chuẩn mặt bích, từ đó đưa ra lựa chọn kỹ thuật chuẩn xác, đảm bảo độ an toàn và tối ưu chi phí cho dự án.

Tiêu chuẩn mặt bích là gì? Khái niệm và vai trò cốt lõi

Định nghĩa chuyên ngành

Tiêu chuẩn mặt bích là tập hợp các quy tắc kỹ thuật thống nhất, quy định chi tiết về kích thước hình học (đường kính ngoài, độ dày, tâm lỗ bulong), định mức áp suất (pressure rating), thành phần vật liệu và phương pháp thử nghiệm đối với một mặt bích. Các tiêu chuẩn này được ban hành bởi các tổ chức uy tín như ASME (Mỹ), DIN (Đức), hay JIS (Nhật Bản).

Vai trò của tiêu chuẩn trong kỹ thuật đường ống

Trong một hệ thống piping phức tạp, các thiết bị thường đến từ nhiều nhà cung cấp khác nhau trên toàn thế giới. Tiêu chuẩn flange đóng vai trò là "ngôn ngữ chung" để:

• Đảm bảo tính tương thích: Giúp mặt bích kết nối khít tuyệt đối với van, máy bơm và các đoạn ống mà không bị rò rỉ.

• Đảm bảo an toàn vận hành: Các tiêu chuẩn đã được tính toán kỹ lưỡng về khả năng chịu lực, nhiệt độ và áp suất, giúp ngăn ngừa các thảm họa nổ vỡ đường ống.

• Dễ dàng bảo trì: Giúp việc tìm kiếm vật tư thay thế trở nên đơn giản hơn khi bạn biết rõ hệ tiêu chuẩn đang sử dụng.

Nguyên lý và bản chất kỹ thuật của tiêu chuẩn flange

Mỗi bộ tiêu chuẩn flange không chỉ là một bảng thông số rời rạc mà là một hệ thống logic dựa trên các nguyên lý cơ học. Về bản chất, tiêu chuẩn quy định 3 yếu tố then chốt:

1. Bolt Pattern (Sơ đồ lỗ bulong): Bao gồm số lượng lỗ, đường kính lỗ và đường kính vòng tròn tâm lỗ (Bolt Circle). Đây là yếu tố quyết định hai mặt bích có thể ghép lại với nhau hay không.

2. Pressure Rating (Định mức áp suất): Xác định khả năng chịu tải của mặt bích ở các dải nhiệt độ khác nhau. Ví dụ: PN16 hay Class 150.

3. Physical Dimensions (Kích thước vật lý): Độ dày mặt bích và hình dạng bề mặt tiếp xúc (Raised Face - RF, Flat Face - FF) để chọn loại gioăng (gasket) phù hợp.

Tại sao điều này quan trọng? Sai lệch dù chỉ 1mm ở tâm lỗ bulong sẽ khiến việc lắp đặt trở nên bất khả thi. Ép buộc lắp đặt bằng cách khoét rộng lỗ bulong là hành vi vi phạm an toàn nghiêm trọng, làm suy yếu cấu trúc chịu lực của mối nối.

Phân tích chuyên sâu: Các tiêu chuẩn mặt bích phổ biến hiện nay

Trên thị trường hiện nay, có 4 hệ tiêu chuẩn thống trị mà bất kỳ ai làm trong ngành piping cũng phải nắm rõ:

1. Tiêu chuẩn ANSI / ASME (Hoa Kỳ)

Đây là tiêu chuẩn phổ biến nhất thế giới, đặc biệt trong ngành dầu khí và hóa chất. Các thông số được tính toán theo đơn vị inch. Các ký hiệu thường gặp như ASME B16.5 hoặc B16.47.

• Đặc điểm: Độ dày và độ bền thường rất cao, dải áp suất rộng.

2. Tiêu chuẩn DIN (Đức)

Viết tắt của Deutsches Institut für Normung. Đây là "ông tổ" của các tiêu chuẩn sử dụng hệ mét (mm) tại Châu Âu. Dù hiện nay đã được chuyển đổi phần lớn sang tiêu chuẩn EN, nhưng cái tên DIN vẫn cực kỳ phổ biến tại Việt Nam trong các hệ thống cấp thoát nước và HVAC.

3. Tiêu chuẩn EN 1092-1 (Châu Âu)

Ra đời để thống nhất các tiêu chuẩn riêng lẻ của các nước Châu Âu (như DIN của Đức, BS của Anh, NF của Pháp). EN 1092-1 hiện là tiêu chuẩn hiện đại, logic và đang dần thay thế hoàn toàn các tiêu chuẩn cũ tại khu vực này.

4. Tiêu chuẩn JIS (Nhật Bản)

Japanese Industrial Standards. Phổ biến tại Việt Nam thông qua các dự án ODA của Nhật Bản hoặc các thiết bị máy móc nhập khẩu từ Đông Á. Tiêu chuẩn này có cách tính toán áp suất riêng biệt (ký hiệu là K như 5K, 10K, 20K).

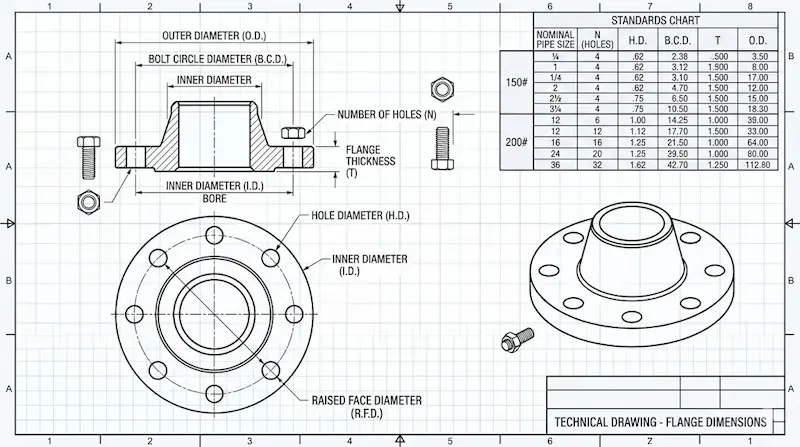

Thông số kỹ thuật cần đọc hiểu trong tiêu chuẩn flange

Để không bị nhầm lẫn khi đặt hàng, bạn cần phân biệt rõ các thuật ngữ sau:

• DN vs NPS: DN (Diameter Nominal) dùng cho hệ mét (ví dụ DN100), còn NPS (Nominal Pipe Size) dùng cho hệ inch (ví dụ 4"). Lưu ý: DN100 không bằng chính xác 100mm, nó chỉ là tên gọi danh định cho ống có đường kính ngoài khoảng 114mm.

• PN vs Class: PN (Pressure Nominal) biểu thị áp suất làm việc theo bar (PN16 = 16 bar). Class biểu thị theo hệ Mỹ (Class 150, 300...). Chúng có sự tương đương tương đối nhưng không bao giờ khớp nhau về kích thước lỗ bulong.

• Thickness (Độ dày): Mỗi tiêu chuẩn có quy định độ dày khác nhau để đảm bảo không bị cong vênh khi siết bulong dưới áp suất lớn.

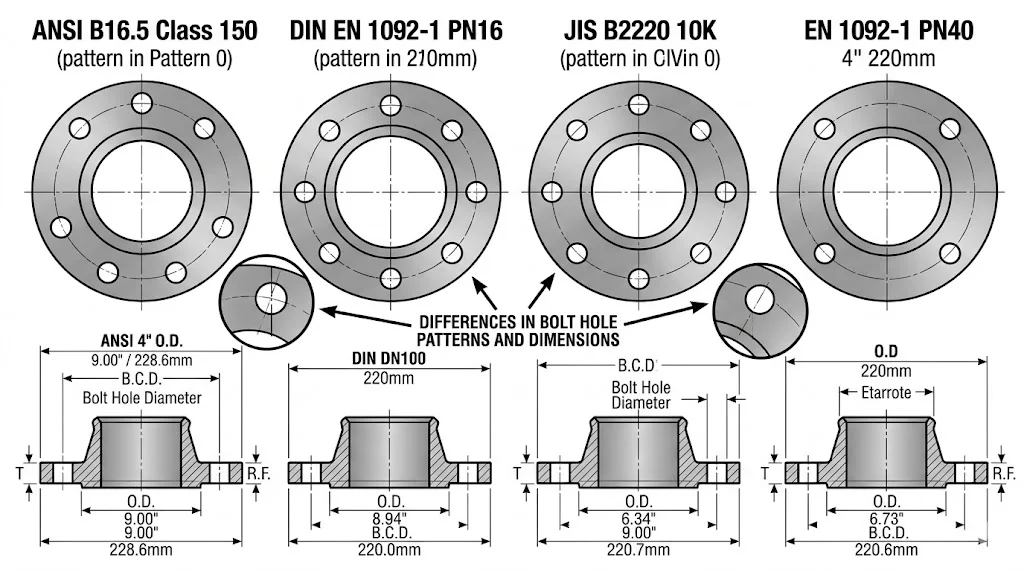

[Image comparing ANSI Class 150 vs DIN PN16 bolt patterns]

Bảng so sánh tổng quát: ANSI vs DIN vs JIS vs EN

Insight từ chuyên gia: Một sai lầm chết người là tin rằng PN16 tương đương hoàn toàn với Class 150. Mặc dù áp suất chịu đựng có thể gần giống nhau, nhưng số lượng lỗ bulong và đường kính vòng tròn tâm lỗ của chúng hoàn toàn khác nhau. Không thể lắp lẫn trực tiếp hai loại này.

Tại sao các tiêu chuẩn mặt bích lại không giống nhau?

Câu hỏi đặt ra là tại sao thế giới không dùng chung một tiêu chuẩn? Câu trả lời nằm ở ba yếu tố:

1. Lịch sử và Địa lý: Mỗi khu vực phát triển công nghiệp vào những thời điểm khác nhau với hệ thống đo lường riêng (Anh-Mỹ dùng Inch, lục địa Châu Âu dùng Mét).

2. Yêu cầu kỹ thuật đặc thù: Tiêu chuẩn Mỹ (ANSI) thường ưu tiên sự dư thừa về độ bền (safety factor cao) do phục vụ ngành dầu khí áp suất cực lớn. Trong khi đó, tiêu chuẩn Châu Âu (EN) tối ưu hóa vật liệu hơn để tiết kiệm chi phí nhưng vẫn đảm bảo an toàn kỹ thuật.

3. Điều kiện vận hành: Các tiêu chuẩn được xây dựng dựa trên dữ liệu thực nghiệm về nhiệt độ, độ rung và tính chất hóa học của lưu chất tại từng khu vực khác nhau.

Ứng dụng thực tế và Khi nào cần quan tâm đến tiêu chuẩn mặt bích?

Việc xác định tiêu chuẩn flange là bắt buộc trong các giai đoạn:

• Thiết kế hệ thống: Kỹ sư phải chọn hệ tiêu chuẩn ngay từ đầu để đồng bộ van, ống và thiết bị.

• Mua sắm vật tư (Procurement): Tránh mua nhầm loại mặt bích không lắp được vào máy bơm hay van đã mua sẵn.

• Bảo trì, thay thế: Khi một đoạn ống bị hỏng, mặt bích thay thế phải đúng tiêu chuẩn cũ để khớp với các bộ phận còn lại.

Sai lầm phổ biến thường gặp

1. Nhầm lẫn PN với Class: Như đã phân tích, đây là lỗi phổ biến nhất dẫn đến sai lệch lỗ bulong.

2. Trộn lẫn tiêu chuẩn (Mixing standards): Cố gắng hàn một mặt bích JIS vào một đường ống đang dùng tiêu chuẩn DIN. Dù hàn được, nhưng khi kết nối với van DIN sẽ không thể bắt bulong.

3. Quên kiểm tra độ dày: Một số mặt bích "phi tiêu chuẩn" giá rẻ thường bị ăn bớt độ dày, dẫn đến rò rỉ khi vận hành ở áp suất cao.

Checklist hướng dẫn chọn đúng tiêu chuẩn flange

Trước khi đặt hàng hoặc lắp đặt, hãy kiểm tra danh sách sau:

• Hệ thống hiện tại dùng tiêu chuẩn gì? (Nhìn trên thân van hoặc mặt bích cũ thường có khắc chữ như: JIS 10K, PN16, hoặc Class 150).

• Kích thước danh định là bao nhiêu? (DN hay NPS).

• Áp suất làm việc tối đa của hệ thống? (Đảm bảo PN hoặc Class của flange lớn hơn hoặc bằng áp suất này).

• Môi trường sử dụng? (Để chọn vật liệu Inox, thép carbon hay nhựa tương ứng với tiêu chuẩn).

• Bề mặt tiếp xúc? (RF - có gờ hay FF - phẳng để chọn gioăng).

FAQ: Giải đáp thắc mắc về tiêu chuẩn flange

1. Mặt bích DIN có thay thế được cho mặt bích ANSI không?

 Không. Kích thước tâm lỗ bulong và đường kính ngoài của chúng hoàn toàn khác nhau. Bạn chỉ có thể kết nối nếu sử dụng một bộ chuyển đổi (adaptor) hoặc thay đổi toàn bộ hệ tiêu chuẩn của một phân đoạn.

2. PN16 tương đương với Class bao nhiêu?

 Về mặt áp suất, PN16 (16 bar) thường được so sánh với Class 150 (khoảng 20 bar). Tuy nhiên, đây chỉ là sự so sánh về khả năng chịu áp, không phải sự tương đương về kích thước lắp đặt.

3. DN và Inch có giống nhau hoàn toàn không?

 Không hoàn toàn. DN là cách gọi hệ mét (DN50), Inch là hệ Mỹ (2"). Dù chúng chỉ cùng một kích cỡ ống nhưng kích thước thực tế (OD) có thể chênh lệch vài mm tùy theo độ dày thành ống (Schedule).

4. Tiêu chuẩn mặt bích nào phổ biến nhất tại Việt Nam hiện nay?

 Trong xây dựng dân dụng và nước là DIN/EN. Trong công nghiệp dầu khí, nhiệt điện là ASME/ANSI. Trong máy móc công nghiệp nhẹ là JIS.

Kết luận

Việc nắm vững kiến thức về tiêu chuẩn flange không chỉ giúp bạn trở thành một chuyên gia trong ngành piping mà còn là cách tốt nhất để bảo vệ dự án khỏi những lãng phí và rủi ro không đáng có. Một sai lệch nhỏ về tiêu chuẩn có thể dẫn đến hậu quả lớn về vận hành và chi phí. Hãy luôn kiểm tra kỹ ký hiệu được khắc trên mặt bích và đối chiếu với bản vẽ kỹ thuật trước khi thực hiện bất kỳ kết nối nào.
