Mặt bích Class 150 là gì? Giải mã tiêu chuẩn áp lực trong hệ thống đường ống

Bạn đang thiết kế một hệ thống đường ống công nghiệp và bắt gặp ký hiệu "Class 150" trên bản vẽ hoặc thân mặt bích? Bạn băn khoăn liệu con số 150 này có phải là áp suất vận hành cố định hay không?

Thực tế, việc hiểu sai về cấp áp lực (Pressure Class) là một trong những nguyên nhân hàng đầu dẫn đến tình trạng rò rỉ, nứt vỡ mối nối, thậm chí gây ra những tai nạn cháy nổ nghiêm trọng trong các nhà máy. Chọn mặt bích quá thấp so với nhu cầu sẽ gây mất an toàn, nhưng chọn quá cao lại gây lãng phí ngân sách đầu tư không cần thiết. Bài viết này sẽ phân tích chuyên sâu về mặt bích Class 150 là gì, giúp bạn nắm vững bản chất kỹ thuật để đưa ra quyết định chính xác nhất.

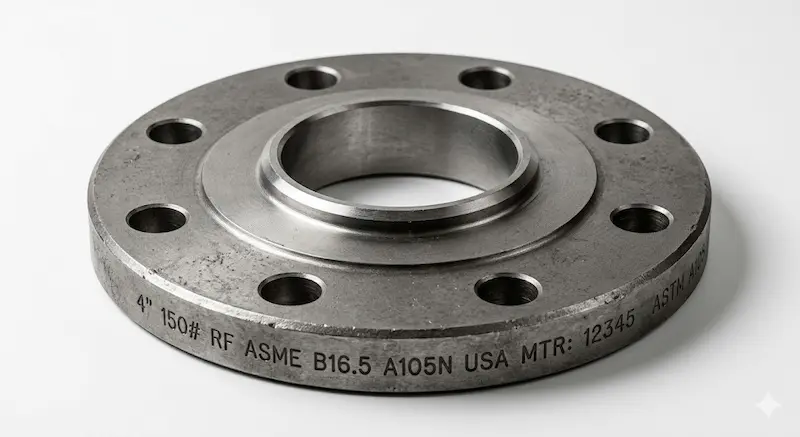

Mặt bích Class 150 là gì? Định nghĩa chuẩn xác

Mặt bích Class 150 là gì là? một loại phụ kiện kết nối đường ống được sản xuất theo tiêu chuẩn áp lực của Mỹ (ASME/ANSI). Về cơ bản, nó là một cấp định mức áp suất (Pressure Rating) cho biết khả năng chịu tải của mặt bích trong các điều kiện làm việc cụ thể.

Theo định nghĩa kỹ thuật trong hệ ASME, mặt bích Class 150 có khả năng chịu áp suất danh định khoảng 150 psi (tương đương ~10.3 bar). Tuy nhiên, một hiểu lầm cực kỳ phổ biến là người dùng mặc định nó chỉ chịu được 150 psi ở mọi môi trường. Thực tế, con số "150" chỉ là một định danh nhóm áp lực. Khả năng chịu tải thực tế của mặt bích Class 150 sẽ biến thiên linh hoạt dựa trên hai yếu tố cốt lõi: Vật liệu cấu tạo và Nhiệt độ vận hành.

Nguyên lý và bản chất của ký hiệu "Class 150"

Để hiểu sâu về mặt bích Class 150, chúng ta cần nhìn vào tiêu chuẩn ASME B16.5 (cho kích thước đến 24 inch) và ASME B16.47 (cho kích thước lớn hơn). Các tiêu chuẩn này quy định rất rõ về mối quan hệ giữa áp suất và nhiệt độ (Pressure-Temperature Ratings).

Tại sao áp suất lại thay đổi theo nhiệt độ? Bản chất của vật liệu (thép carbon, inox, thép hợp kim) là sẽ bị giảm độ bền cơ học khi nhiệt độ tăng cao. Do đó, một mặt bích Class 150 bằng thép carbon A105 có thể chịu được áp suất lên tới 285 psi (19.6 bar) ở nhiệt độ phòng (khoảng 38°C). Nhưng khi nhiệt độ tăng lên đến 400°C, khả năng chịu áp của nó có thể tụt xuống chỉ còn khoảng 20 - 30 psi.

Vì vậy, ký hiệu Class 150 không phải là một con số tĩnh. Nó là một "lời hứa" về độ bền trong một dải biểu đồ kỹ thuật. Khi nhiệt độ môi chất càng cao, mặt bích càng "yếu" đi, và bạn buộc phải hạ áp suất làm việc của hệ thống để đảm bảo an toàn.

Thông số kỹ thuật chi tiết của mặt bích Class 150

Việc nắm rõ thông số kỹ thuật giúp các kỹ sư lựa chọn đúng loại phụ kiện tương thích với thiết bị bơm, van và đường ống hiện có. Dưới đây là các thông số đặc trưng:

• Áp suất làm việc tối đa: Dao động từ 20 bar (ở nhiệt độ thường) xuống mức rất thấp khi ở nhiệt độ cao.

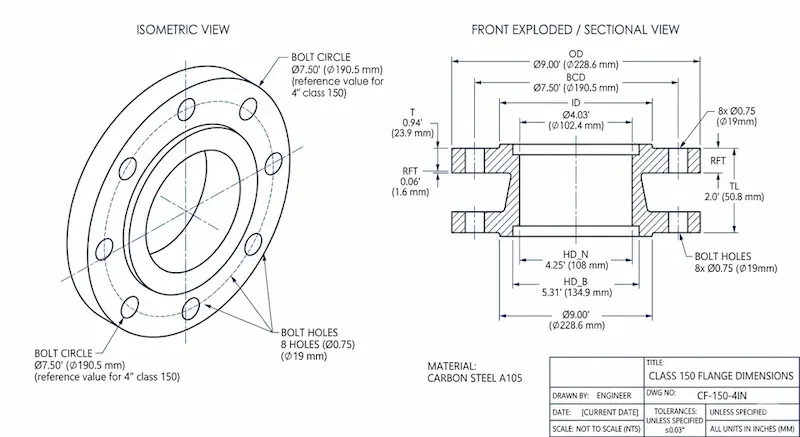

• Dải kích thước: Phổ biến từ DN15 (1/2") đến DN600 (24") theo ASME B16.5. Các kích thước lớn hơn sẽ tuân theo ASME B16.47.

• Vật liệu phổ biến: * Thép carbon: ASTM A105 (dùng cho hệ thống nước, dầu, khí thông thường).

  • Thép không gỉ (Inox): ASTM A182 F304/304L, F316/316L (dùng cho môi trường ăn mòn, thực phẩm, hóa chất).

• Kiểu bề mặt (Facing): Thường gặp nhất là RF (Raised Face) - mặt lồi, giúp tăng cường lực ép lên gasket (gioăng), chống rò rỉ hiệu quả. Ngoài ra còn có Flat Face (FF) hoặc Ring Type Joint (RTJ).

Phân loại mặt bích Class 150 phổ biến trong công nghiệp

Tùy vào cách thức kết nối với ống và yêu cầu chịu lực tại mối hàn, mặt bích Class 150 được chia thành các dòng chính:

1. Weld Neck Flange (Mặt bích cổ hàn): Có phần cổ dài để hàn đối đầu với ống. Đây là loại có độ bền cao nhất, chịu được rung động và áp suất biến thiên tốt nhờ cấu trúc chuyển tiếp lực đồng đều.

2. Slip-On Flange (Mặt bích hàn trượt): Ống được đút vào bên trong mặt bích và hàn cả mặt trong lẫn mặt ngoài. Loại này dễ lắp đặt, chi phí thấp nhưng khả năng chịu lực kém hơn Weld Neck.

3. Blind Flange (Mặt bích mù/bịt): Dùng để chặn cuối đường ống hoặc các đầu chờ. Nó phải chịu áp lực lớn nhất vì toàn bộ áp suất hệ thống sẽ tác động trực tiếp lên đĩa chặn.

4. Socket Weld Flange (Hàn bọc đúc): Thường dùng cho các đường ống kích thước nhỏ, áp suất cao nhưng không yêu cầu độ chính xác tuyệt đối như Weld Neck.

5. Threaded Flange (Mặt bích ren): Kết nối bằng ren, không cần hàn. Thường dùng trong các khu vực dễ cháy nổ, nơi việc hàn điện bị hạn chế.

So sánh nhanh: Nếu hệ thống của bạn ưu tiên sự an toàn tuyệt đối và hoạt động lâu dài, Weld Neck là lựa chọn số 1. Ngược lại, nếu ngân sách hạn hẹp và hệ thống vận hành nhẹ nhàng, Slip-On sẽ giúp tiết kiệm đáng kể chi phí vật tư.

So sánh Class 150 với Class 300 và Class 600

Trong thực tế, việc nhầm lẫn giữa các cấp áp lực có thể gây lãng phí hàng tỷ đồng hoặc gây hỏng hóc hệ thống.

Insight ngành: Khoảng 80% hệ thống dân dụng và công nghiệp nhẹ hiện nay đều sử dụng Class 150 vì nó đủ đáp ứng nhu cầu áp suất thông thường mà lại tối ưu về mặt kinh tế.

Khi nào nên sử dụng mặt bích Class 150?

Bạn nên ưu tiên sử dụng tiêu chuẩn Class 150 trong các kịch bản sau:

• Hệ thống cấp thoát nước: Bao gồm nước sạch dân dụng, nước thải công nghiệp không có hóa chất nồng độ cao.

• Hệ thống khí nén: Các đường dẫn khí trong nhà xưởng với áp suất thường dưới 15 bar.

• Hệ thống HVAC (Điều hòa không khí): Đường ống nước chiller, nước nóng trung tâm.

• Môi trường áp suất thấp: Các đường ống dẫn dầu thô, chất lỏng ổn định nhiệt.

Điều kiện kiên quyết: Áp suất làm việc thường xuyên không nên vượt quá 20 bar và nhiệt độ môi chất không quá khắc nghiệt (thường dưới 200°C đối với thép carbon để đảm bảo hệ số an toàn).

Những sai lầm "chết người" khi chọn mặt bích Class 150

1. Đánh đồng Class 150 với 150 psi: Nhiều người lắp đặt mặt bích này cho hệ thống hơi nóng 150 psi nhưng ở nhiệt độ 300°C. Kết quả là mặt bích bị biến dạng do quá tải nhiệt. Hãy nhớ: Nhiệt độ tăng = Áp suất cho phép giảm.

2. Nhầm lẫn giữa Class và PN: Class 150 (hệ Mỹ) thường bị đánh đồng với PN16 (hệ Châu Âu). Dù chúng có khả năng chịu áp tương đương nhau trong một số điều kiện, nhưng kích thước tâm lỗ bu lông hoàn toàn khác nhau. Bạn không thể lắp mặt bích Class 150 vào một chiếc van tiêu chuẩn PN16.

3. Bỏ qua vật liệu Gasket: Mặt bích Class 150 bền đến đâu cũng vô dụng nếu bạn chọn sai gioăng làm kín. Gioăng không chịu được nhiệt hoặc hóa chất sẽ gây rò rỉ ngay tại vị trí kết nối.

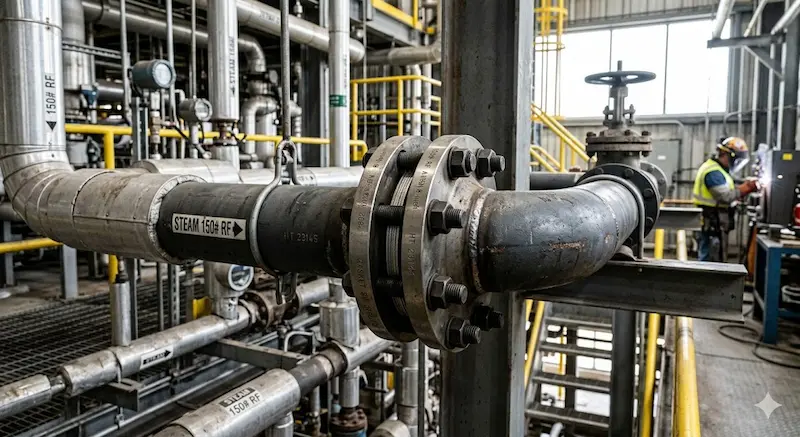

Checklist: Cách chọn mặt bích Class 150 đúng kỹ thuật

Để đảm bảo hệ thống vận hành trơn tru, hãy thực hiện theo quy trình kiểm tra sau:

• Xác định áp suất đỉnh: Áp suất cao nhất mà hệ thống có thể đạt tới (bao gồm cả hiện tượng búa nước).

• Xác định nhiệt độ môi chất: Tra bảng Pressure-Temperature Ratings trong tiêu chuẩn ASME B16.5 để biết áp suất cho phép tại nhiệt độ đó.

• Chọn vật liệu: Inox cho thực phẩm/hóa chất, thép carbon cho nước/dầu.

• Kiểm tra tiêu chuẩn kết nối: Đảm bảo van và thiết bị đi kèm cũng theo chuẩn ASME để khớp lỗ bu lông.

• Hệ số an toàn: Luôn chọn mặt bích có khả năng chịu tải cao hơn áp suất thực tế ít nhất 20%.

Mẹo chuyên gia: Khi siết bu lông mặt bích Class 150, hãy siết theo sơ đồ hình sao (đối xứng) và dùng cờ lê lực để đảm bảo gioăng được ép đều, tránh tình trạng vênh mặt bích gây rò rỉ.

Câu hỏi thường gặp về mặt bích class 150 là gì (FAQ)

1. Mặt bích Class 150 chịu được bao nhiêu bar?

Ở điều kiện nhiệt độ bình thường (dưới 38°C), mặt bích Class 150 bằng thép carbon có thể chịu được tối đa khoảng 19.6 bar (285 psi). Khi nhiệt độ tăng, con số này sẽ giảm dần.

2. Class 150 có dùng cho hơi nóng (Steam) được không?

Có thể dùng cho hệ thống hơi áp suất thấp. Tuy nhiên, cần kiểm tra kỹ biểu đồ nhiệt độ. Với hơi bão hòa nhiệt độ cao, thông thường người ta sẽ chuyển sang dùng Class 300 để đảm bảo an toàn lâu dài.

3. Sự khác biệt lớn nhất giữa PN16  và mặt bích class 150 là gì?

Sự khác biệt nằm ở tiêu chuẩn thiết kế. Class 150 theo ASME (hệ Inch), còn PN16 theo DIN/EN (hệ Mét). Kích thước đường kính ngoài, độ dày và quan trọng nhất là khoảng cách các lỗ bu lông của chúng không khớp nhau.

4. Tại sao mặt bích Class 150 Inox lại đắt hơn thép dù cùng cấp áp lực?

Vì vật liệu Inox (304/316) có khả năng chống ăn mòn hóa học và chịu nhiệt tốt hơn thép carbon A105. Giá thành vật liệu đầu vào và chi phí gia công inox luôn cao hơn.

Kết luận

Hiểu rõ mặt bích Class 150 là gì không chỉ giúp bạn tránh được những rủi ro kỹ thuật mà còn tối ưu hóa chi phí vận hành doanh nghiệp. Đây là cấp áp lực "quốc dân" nhờ sự linh hoạt và phổ biến, nhưng nó yêu cầu người dùng phải có cái nhìn khắt khe về mối quan hệ giữa nhiệt độ và áp suất.

Nếu bạn còn đang phân vân giữa việc chọn Class 150 hay Class 300 cho dự án sắp tới, hoặc cần bảng quy đổi thông số chi tiết từ hệ Class sang PN, hãy liên hệ với các đơn vị cung cấp vật tư uy tín để được tư vấn chuyên sâu.
