Flange 150 Class: Hướng Dẫn Chuyên Sâu Về Tiêu Chuẩn Mặt Bích Phổ Biến Nhất

Khi thiết kế hoặc lắp đặt hệ thống đường ống cho nước, hơi nóng hay dầu khí, việc lựa chọn mặt bích (flange) là bước cực kỳ quan trọng để đảm bảo tính toàn vẹn của hệ thống. Trong bảng thông số kỹ thuật, bạn sẽ thường xuyên bắt gặp thuật ngữ flange 150. Tuy nhiên, một thực trạng đáng lo ngại là rất nhiều kỹ sư mới hoặc đơn vị thu mua vẫn hiểu nhầm con số "150" này đại diện cho áp suất vận hành tối đa là 150 PSI.

Sự hiểu lầm này dẫn đến những sai lầm tai hại: hoặc là chọn dư thừa gây lãng phí ngân sách, hoặc nguy hiểm hơn là chọn thiếu tải dẫn đến hiện tượng rò rỉ, bục gioăng, thậm chí gây mất an toàn lao động khi hệ thống đạt đỉnh áp suất. Flange 150 thực tế là một hệ thống phân cấp áp suất phức tạp theo tiêu chuẩn quốc tế, đòi hỏi sự hiểu biết thấu đáo về mối tương quan giữa vật liệu và nhiệt độ. Bài viết này sẽ phân tích chi tiết từ định nghĩa đến ứng dụng thực tế để bạn có cái nhìn của một chuyên gia trong ngành.

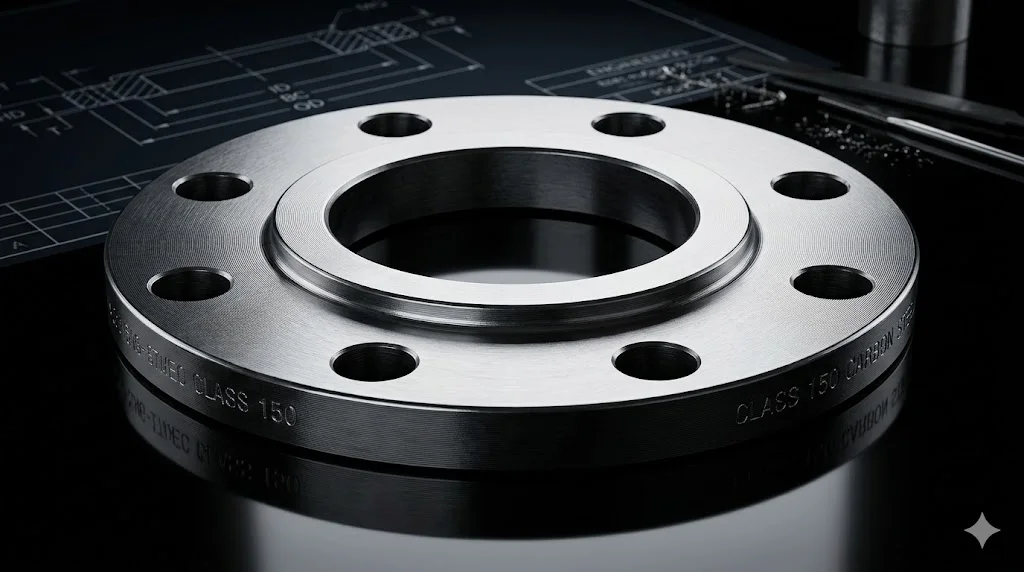

Flange 150 Class là gì? Định nghĩa theo tiêu chuẩn ASME B16.5

Flange 150 là một cấp độ phân loại áp suất (pressure class) dành cho mặt bích được quy định cụ thể trong tiêu chuẩn ASME B16.5 (Hiệp hội Kỹ sư Cơ khí Hoa Kỳ). Đây là tiêu chuẩn toàn cầu áp dụng cho các loại mặt bích thép và phụ kiện mặt bích có kích thước từ NPS 1/2 đến NPS 24.

Cần khẳng định ngay: Con số "150" trong flange 150 không phải là giá trị áp suất PSI cố định. Thay vào đó, nó là một định danh (designation) cho một dải áp suất mà mặt bích có thể chịu đựng được dựa trên các yếu tố biến thiên. Một mặt bích thuộc Class 150 có thể chịu được áp suất cao hơn nhiều so với 150 PSI ở nhiệt độ môi trường, nhưng khả năng này sẽ giảm dần khi nhiệt độ của lưu chất tăng lên.

Hiểu một cách đơn giản, Class 150 là "hạng cân" về áp lực. Nó quy định các thông số vật lý như độ dày đĩa bích, đường kính vòng bu lông và số lượng lỗ bu lông để đảm bảo khi kết nối, hệ thống đạt được độ kín khít và an toàn theo đúng tính toán kỹ thuật của ASME.

Nguyên lý phân cấp áp suất của flange: Mối quan hệ Pressure – Temperature

Để hiểu tại sao Class 150 lại hoạt động linh hoạt, chúng ta phải nắm vững nguyên lý Pressure – Temperature Rating (Định mức Áp suất – Nhiệt độ). Bản chất của thép (carbon hay inox) là sẽ trở nên "mềm" hơn và giảm khả năng chịu lực khi nhiệt độ tăng cao.

Ví dụ điển hình với một flange 150 class làm từ thép carbon (mác A105):

• Ở nhiệt độ từ -29°C đến 38°C, nó có thể chịu được áp suất lên tới 285 PSI (tương đương khoảng 20 bar).

• Khi nhiệt độ tăng lên 200°C, khả năng chịu áp giảm xuống chỉ còn khoảng 200 PSI.

• Ở mức nhiệt cao hơn nữa như 400°C, áp suất làm việc an toàn chỉ còn vỏn vẹn 65 PSI.

Như vậy, cùng một loại flange 150, hiệu năng thực tế của nó hoàn toàn phụ thuộc vào việc bạn đang dẫn lưu chất gì và ở nhiệt độ bao nhiêu. Đây là lý do tại sao các chuyên gia luôn yêu cầu bảng thông số nhiệt độ trước khi xác nhận loại mặt bích. Nếu bạn chỉ nhìn vào con số 150 mà bỏ qua nhiệt độ, hệ thống của bạn đang đứng trước nguy cơ mất an toàn nghiêm trọng.

Các loại flange thuộc Class 150 và đặc điểm kết nối

Mặc dù cùng chung một cấp áp suất Class 150, nhưng hình dạng và cách kết nối của mặt bích (Type) lại rất đa dạng để phù hợp với từng vị trí trong đường ống:

• Blind Flange (Mặt bích mù): Không có lỗ tâm, dùng để bịt kín đầu ống hoặc ngăn cách các đoạn ống trong quá trình thử áp.

• Weld Neck Flange (Mặt bích cổ hàn): Có phần cổ dài để hàn trực tiếp vào ống, chịu được ứng suất tốt nhất, dùng cho các vị trí quan trọng.

• Slip-on Flange (Mặt bích rỗng trượt): Đường kính trong lớn hơn ống một chút để trượt ống vào trong rồi hàn cả mặt trong lẫn mặt ngoài. Đây là loại phổ biến nhất ở Class 150 do giá rẻ và dễ lắp đặt.

• Socket Weld Flange (Mặt bích hàn bọc đúc): Thường dùng cho kích thước ống nhỏ áp lực cao, ống được đưa vào một hốc và hàn ở phía ngoài.

• Threaded Flange (Mặt bích ren): Kết nối bằng ren, không cần hàn, cực kỳ tiện lợi cho các khu vực dễ cháy nổ nơi cấm các hoạt động sinh nhiệt.

Insight chuyên gia: Class quy định độ dày và khả năng chịu lực, còn Type quy định phương thức bạn vận hành và bảo trì hệ thống đó như thế nào.

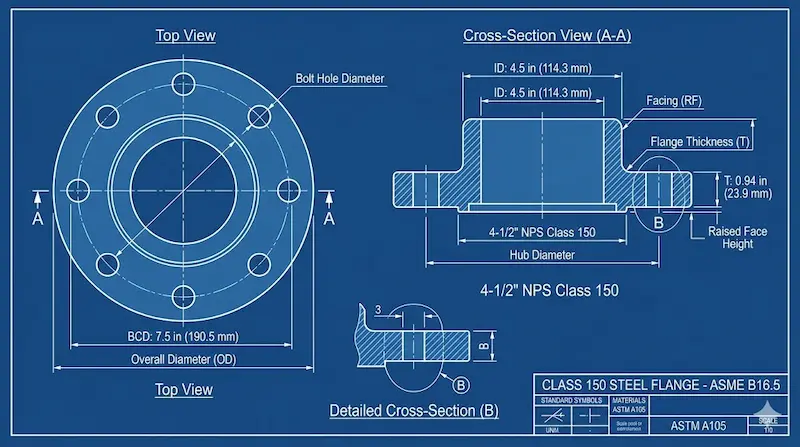

Thông số kỹ thuật chi tiết của flange 150 class

Để đảm bảo tính lắp lẫn (interchangeability), mọi chiếc flange 150 sản xuất ra đều phải tuân thủ nghiêm ngặt các thông số kích thước sau:

1. Đường kính danh định (DN/NPS): Phổ biến từ 1/2” (DN15) đến 24” (DN600).

2. Số lượng và kích thước bu lông: Class 150 có số lượng lỗ bu lông ít hơn so với Class 300. Ví dụ, bích 2" Class 150 chỉ có 4 lỗ bu lông, trong khi Class 300 có 8 lỗ.

3. Vòng tròn tâm lỗ (Bolt Circle): Đây là thông số quan trọng nhất để lắp vừa bu lông.

4. Kiểu bề mặt (Facing):

   • RF (Raised Face): Có mặt lồi nhỏ ở tâm, giúp tập trung áp lực lên gioăng, phổ biến trong dầu khí.

   • FF (Flat Face): Mặt phẳng hoàn toàn, thường dùng khi kết nối với các thiết bị bằng gang để tránh làm gãy mặt bích khi siết quá chặt.

Nhấn mạnh: Việc nhầm lẫn giữa tiêu chuẩn ASME (hệ inch) và JIS (hệ mét) là sai lầm phổ biến nhất khiến mặt bích không thể lắp vừa lỗ bu lông, dù đường kính ống có vẻ bằng nhau.

So sánh flange 150 với Class 300 và Class 600

Việc phân cấp Class giúp người dùng tối ưu hóa chi phí. Dưới đây là bảng so sánh nhanh để bạn có cái nhìn tổng quan:

Kết luận: Flange 150 chiếm đến 70-80% thị phần ứng dụng công nghiệp dân dụng và nhẹ vì nó vừa đủ an toàn cho đại đa số nhu cầu hiện nay.

Tại sao Class 150 được sử dụng phổ biến nhất?

Không phải ngẫu nhiên mà flange 150 trở thành "tiêu chuẩn quốc dân" trong ngành đường ống. Có 3 lý do chính:

• Đáp ứng đa số nhu cầu thực tế: Phần lớn các hệ thống cấp thoát nước, PCCC, HVAC (điều hòa thông gió) và các nhà máy thực phẩm đều vận hành ở áp suất dưới 16 bar. Class 150 hoàn toàn dư sức đáp ứng ngưỡng này.

• Tối ưu hóa ngân sách: So với Class 300, mặt bích Class 150 nhẹ hơn, tốn ít nguyên liệu hơn và bu lông đi kèm cũng nhỏ hơn. Điều này giúp giảm chi phí vật tư từ 30-50% cho toàn hệ thống.

• Tính sẵn có cao: Vì nhu cầu lớn, bạn có thể dễ dàng tìm mua flange 150 ở bất kỳ đơn vị phân phối nào với đầy đủ các loại vật liệu từ thép đen đến inox.

Ứng dụng thực tế: Khi nào nên và không nên dùng flange 150 class?

Trường hợp nên dùng

Bạn nên ưu tiên lựa chọn flange 150 cho các hệ thống:

• Đường ống nước sạch, nước thải đô thị.

• Hệ thống phòng cháy chữa cháy (PCCC) tiêu chuẩn.

• Dẫn khí nén áp lực thấp trong các xưởng sản xuất.

• Hệ thống làm mát (Chiller) và điều hòa trung tâm.

Trường hợp tuyệt đối không nên dùng

• Áp suất cao: Các đường ống dẫn dầu thô áp lực cao hoặc trạm bơm tăng áp vượt quá 20 bar.

• Nhiệt độ cực cao: Hơi bão hòa áp suất cao hoặc các lò hơi công nghiệp. Ở nhiệt độ trên 400°C, Class 150 trở nên rất yếu và dễ biến dạng.

• Môi trường rung lắc mạnh: Những vị trí gần máy nén khí công suất lớn hoặc khu vực có hiện tượng búa nước (water hammer), nơi áp suất tức thời có thể vọt lên gấp nhiều lần áp suất vận hành.

Sai lầm thường gặp và hậu quả khi chọn flange 150

1. Đánh đồng Class 150 với 150 PSI: Như đã phân tích, nếu bạn lắp nó vào hệ thống 250 PSI ở nhiệt độ cao, mặt bích sẽ bị biến dạng (võng), gây hở gioăng làm kín.

2. Dùng sai vật liệu: Sử dụng mặt bích thép carbon cho môi trường hóa chất chỉ vì nó rẻ. Hậu quả là mặt bích bị ăn mòn rỗ bề mặt, gây rò rỉ hóa chất độc hại ra môi trường.

3. Lắp sai tiêu chuẩn: Cố gắng "độ" mặt bích Class 150 (hệ Mỹ) vào hệ thống van tiêu chuẩn JIS 10K (hệ Nhật). Hai loại này có số lỗ bu lông giống nhau ở một số size nhưng kích thước vòng tâm lỗ lệch nhau vài milimet, khiến việc siết bu lông bị cưỡng bức, dễ gây nứt bích.

Hướng dẫn checklist chọn flange 150 class đúng chuẩn

Để đảm bảo mua đúng, dùng đúng, hãy tuân thủ checklist 5 bước sau:

• Bước 1 - Xác định áp suất: Áp suất làm việc tối đa của hệ thống là bao nhiêu? (Nên chọn Class 150 nếu áp suất < 19 bar).

• Bước 2 - Xác định nhiệt độ: Nhiệt độ lưu chất có vượt quá 100°C không? Nếu có, phải tra lại bảng định mức áp suất.

• Bước 3 - Chọn vật liệu: Carbon Steel (A105) cho nước/dầu thông thường; Stainless Steel (304/316) cho hóa chất/thực phẩm.

• Bước 4 - Chọn loại kết nối: Slip-on (dễ lắp), Weld Neck (chịu lực tốt) hay Blind (bịt đầu)?

• Bước 5 - Kiểm tra tiêu chuẩn mặt bích đối diện: Đảm bảo thiết bị kết nối cũng theo chuẩn ASME B16.5 để đồng bộ lỗ bu lông.

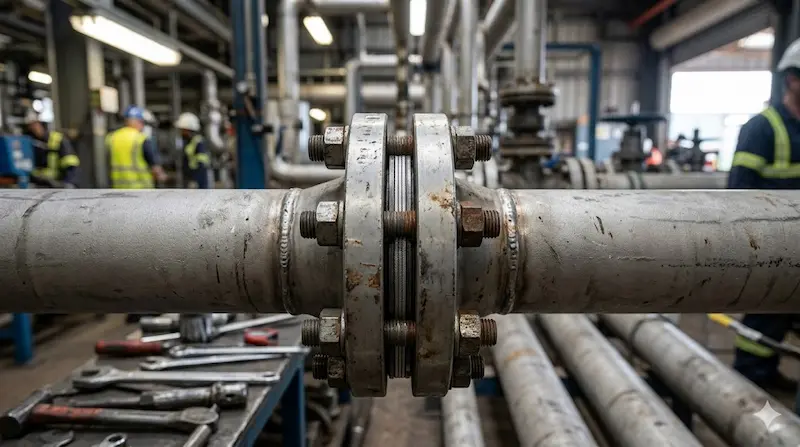

Lưu ý sống còn khi lắp đặt mặt bích

• Dùng đúng Gasket (Gioăng): Class 150 thường đi kèm gioăng cao su, gioăng chì hoặc gioăng không amiăng. Đừng bao giờ tiết kiệm bằng cách dùng lại gioăng cũ.

• Siết bu lông theo sơ đồ hình sao: Để lực ép phân bổ đều, tránh làm vênh mặt bích.

• Kiểm tra rò rỉ (Leak test): Luôn thử áp ở mức 1.5 lần áp suất vận hành trước khi đưa hệ thống vào hoạt động chính thức.

FAQ – Những câu hỏi thường gặp về Flange 150

1. Flange 150 class chịu được bao nhiêu PSI?

Ở nhiệt độ bình thường (dưới 38°C), nó chịu được khoảng 285 PSI đối với thép carbon. Khi nhiệt độ tăng, khả năng này giảm xuống.

2. Class 150 có tương đương với JIS 10K không?

Không. JIS 10K là tiêu chuẩn Nhật Bản với các thông số kích thước và lỗ bu lông khác hoàn toàn so với Class 150 của Mỹ. Chúng không thể lắp lẫn trực tiếp với nhau.

3. Tôi có thể dùng bích Class 300 thay cho Class 150 không?

Về mặt chịu lực thì Có (an toàn hơn), nhưng về mặt lắp đặt thì Không vì Class 300 có độ dày và vòng tâm lỗ bu lông lớn hơn, sẽ không khớp với các phụ kiện Class 150 sẵn có.

4. Class 150 có dùng cho hơi nóng (Steam) được không?

Có, nhưng chỉ dùng cho hơi thấp áp. Bạn cần kiểm tra kỹ bảng tra nhiệt độ vì hơi nóng làm giảm đáng kể khả năng chịu tải của thép.

5. Tại sao mặt bích inox Class 150 lại chịu áp kém hơn mặt bích thép cùng loại?

Bản chất thép không gỉ có giới hạn bền chảy thấp hơn thép carbon ở một số dải nhiệt độ, nên trong bảng tra ASME, áp suất định mức của inox thường thấp hơn thép carbon một chút.

Kết luận: Chọn Flange 150 Class – Sự cân bằng giữa chi phí và an toàn

Flange 150 là giải pháp tối ưu cho phần lớn các ứng dụng công nghiệp hiện nay nhờ tính kinh tế và khả năng đáp ứng áp suất linh hoạt. Tuy nhiên, chìa khóa để vận hành hệ thống an toàn không nằm ở con số "150", mà nằm ở việc bạn hiểu rõ sự tác động của nhiệt độ và vật liệu lên mặt bích đó.

Việc chọn sai một chiếc mặt bích có thể chỉ tốn thêm vài trăm nghìn đồng, nhưng chi phí để khắc phục một sự cố rò rỉ hay dừng máy toàn nhà máy là vô cùng khủng khiếp. Hãy luôn tham khảo ý kiến từ các chuyên gia kỹ thuật trước khi đưa ra quyết định cuối cùng.
