Cùm Ubolt Là Gì? Hướng Dẫn Kỹ Thuật Và Cách Chọn Chuẩn Chuyên Gia

Trong lĩnh vực cơ khí và xây dựng, việc treo móc hệ thống đường ống hay cố định các kết cấu thép là bài toán đòi hỏi sự chính xác tuyệt đối. Tuy nhiên, một thực tế đáng lo ngại là rất nhiều kỹ sư và nhà thầu vẫn đang xem nhẹ việc lựa chọn cùm dạng ubolt.

Khi lắp đặt hệ thống ống nước, PCCC hay các hệ thống treo phức tạp, việc chọn sai loại cùm dẫn đến những hệ lụy nhãn tiền: ống bị tuột do không vừa size, hệ thống rung lắc mạnh khi vận hành, hoặc nghiêm trọng hơn là gãy bu lông do quá tải. Những rủi ro này không chỉ gây thiệt hại về kinh tế mà còn đe dọa an toàn công trình. Bài viết này sẽ cung cấp cái nhìn từ A–Z về cùm dạng ubolt, giúp bạn nắm vững kiến thức chuyên môn để lựa chọn chính xác, tối ưu chi phí và đảm bảo độ bền vững cho mọi dự án.

1. Kiến thức nền: Cùm dạng Ubolt là gì?

Định nghĩa kỹ thuật

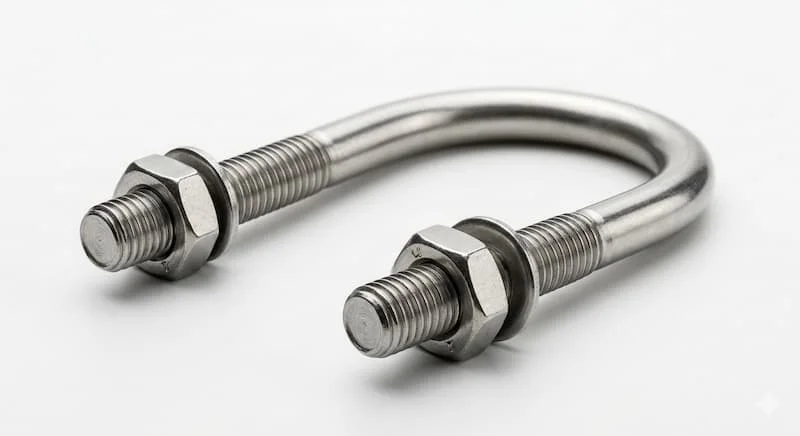

Cùm dạng Ubolt (hay còn gọi là bu lông chữ U) là một linh kiện cơ khí có hình dáng giống chữ "U", được tiện ren ở hai đầu chân. Đây là giải pháp tối ưu được thiết kế chuyên biệt để ôm sát các vật thể hình trụ như ống nước, ống dẫn khí, thanh tròn hoặc các cấu kiện thép để cố định chúng vào một bề mặt phẳng hoặc giá đỡ cố định.

Một bộ cùm dạng Ubolt tiêu chuẩn thường bao gồm các thành phần sau:

• Thân chữ U: Phần chịu lực chính, có độ uốn cong được tính toán chính xác để khớp với đường kính ngoài của ống.

• Phần ren: Được tiện ở hai đầu chân chữ U với độ dài vừa đủ để siết đai ốc.

• Phụ kiện đi kèm: Bao gồm đai ốc (nut) và long đền (washer), đôi khi có thêm bản mã để tăng diện tích tiếp xúc và khả năng chịu tải.

Nguyên lý hoạt động

Cơ chế hoạt động của cùm dạng ubolt dựa trên nguyên lý kẹp cơ học. Khi thân chữ U ôm sát vật thể, lực siết từ hai đầu đai ốc sẽ tạo ra một áp lực nén đồng đều lên bề mặt vật thể đó.

Về mặt kỹ thuật, thiết kế hình vòng cung giúp phân bổ lực đều khắp tiết diện tiếp xúc, thay vì tập trung tại một điểm như các loại bu lông thông thường. Điều này giúp tăng cường ma sát, ngăn chặn sự dịch chuyển dọc trục và giảm thiểu rung động khi chất lỏng hoặc khí chảy qua ống với áp suất cao.

2. Phân tích chuyên sâu về các loại cùm dạng Ubolt

Việc hiểu rõ phân loại giúp bạn không chỉ tối ưu về mặt kỹ thuật mà còn tiết kiệm ngân sách đáng kể cho công trình.

Phân loại theo vật liệu chế tạo

• Thép mạ kẽm (Mạ kẽm điện phân hoặc mạ kẽm nhúng nóng): Đây là loại phổ biến nhất nhờ sự cân bằng giữa chi phí và hiệu năng. Mạ kẽm giúp bảo vệ lõi thép bên trong khỏi quá trình oxy hóa trong môi trường khô ráo hoặc ít ẩm ướt.

• Inox (201, 304, 316): * Inox 304 là "tiêu chuẩn vàng" cho các công trình đòi hỏi tính thẩm mỹ và chống gỉ sét ngoài trời.

  • Inox 316 được dùng trong các môi trường khắc nghiệt như cảng biển, nhà máy hóa chất nhờ khả năng chịu ăn mòn hóa học cực cao.

• Thép đen (Thép nguyên bản): Thường dùng trong các kết cấu tạm thời hoặc các bộ phận máy móc luôn được bao phủ bởi dầu mỡ để tránh gỉ sét.

Phân loại theo ứng dụng thực tế

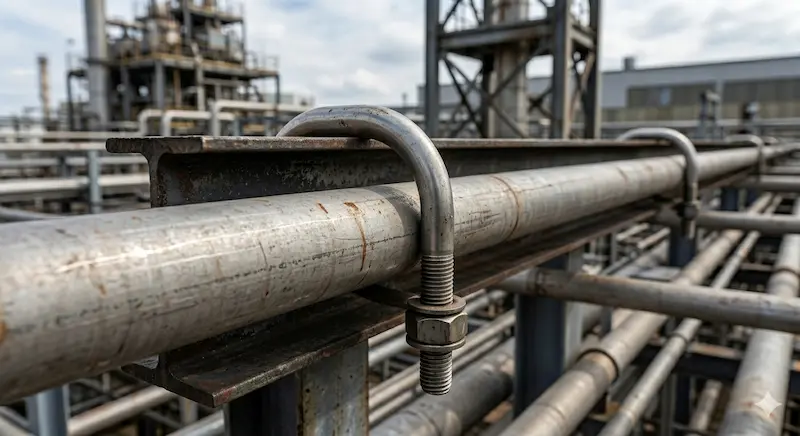

• Ubolt treo ống: Chuyên dùng trong hệ thống điện nước (M&E), PCCC.

• Ubolt ô tô (Ubolt nhíp): Có kích thước lớn, độ dày cao, dùng để cố định các lá nhíp vào cầu xe tải, đòi hỏi khả năng chịu lực va đập cực lớn.

• Ubolt công nghiệp nặng: Dùng trong các giàn khoan, cầu đường hoặc hệ thống ống dẫn dầu khí áp lực cao.

Chuyên gia Insight: Đừng bao giờ dùng cùm mạ kẽm điện phân cho môi trường gần biển. Chỉ sau 3–6 tháng, lớp mạ sẽ bong tróc, dẫn đến gỉ sét sâu vào lõi thép, gây nguy cơ đứt gãy hệ thống treo.

3. Thông số kỹ thuật quan trọng không thể bỏ qua

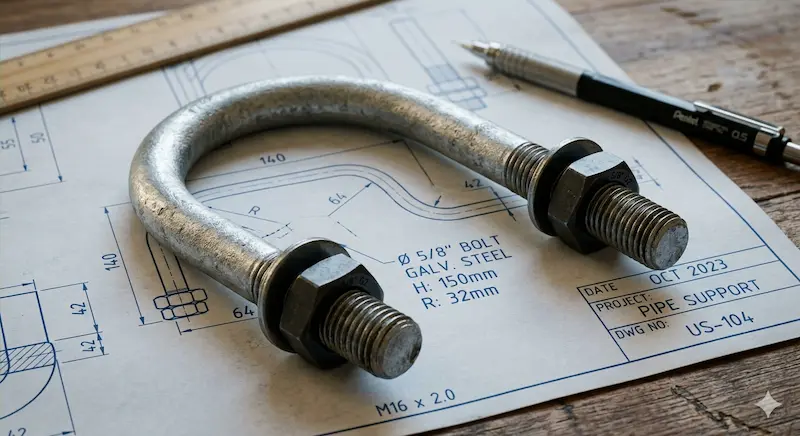

Để chọn được cùm dạng ubolt phù hợp, bạn cần đọc hiểu các thông số kỹ thuật trên bản vẽ hoặc catalog nhà sản xuất:

1. Đường kính thân (M6, M8, M10, M12...): Quyết định khả năng chịu lực kéo và lực cắt của cùm. Số M càng lớn, khả năng chịu tải càng cao.

2. Khoảng cách giữa 2 chân (ID): Phải tương ứng với đường kính ngoài (OD) của ống. Nếu khoảng cách này quá rộng, ống sẽ bị lắc; nếu quá hẹp, bạn không thể lắp được cùm.

3. Chiều cao U (H): Khoảng cách từ đỉnh cung tròn đến hết chân ren. Thông số này cần tính toán dựa trên độ dày của giá đỡ và độ dài đai ốc.

4. Bước ren: Phải đồng nhất với đai ốc để đảm bảo lực siết. Các tiêu chuẩn phổ biến bao gồm ren hệ mét (ISO) hoặc ren hệ Inch.

5. Tải trọng làm việc (WLL): Mức tải an toàn tối đa mà cùm có thể chịu đựng trong điều kiện vận hành liên tục.

4. Bảng so sánh các loại cùm Ubolt phổ biến

Kết luận: Nếu dự án của bạn là công trình cao tầng hoặc hệ thống xử lý nước thải, hãy ưu tiên cùm dạng ubolt Inox 304 để đảm bảo tuổi thọ trên 15 năm. Với các xưởng sản xuất tạm hoặc hệ thống phụ trợ trong nhà, thép mạ kẽm là lựa chọn tiết kiệm nhất.

5. Rủi ro khi chọn sai cùm dạng Ubolt trong thi công

Sai lầm trong việc chọn lựa phụ kiện này thường dẫn đến những hậu quả dây chuyền:

• Hiện tượng "mỏi" vật liệu: Nếu chọn cùm có đường kính quá nhỏ so với tải trọng ống, dưới tác động của áp lực dòng chảy và rung động, ren sẽ bị biến dạng dẫn đến tuột đai ốc.

• Ăn mòn điện hóa: Dùng cùm thép cho ống inox sẽ gây ra phản ứng điện hóa tại điểm tiếp xúc, làm ống bị thủng hoặc gỉ sét nhanh chóng.

• Hệ thống mất ổn định: Cùm quá rộng so với ống tạo ra khoảng hở, khi máy bơm vận hành, ống va đập vào cùm tạo tiếng ồn lớn và làm hỏng các mối nối kỹ thuật.

6. Ứng dụng và những sai lầm thường gặp

Ứng dụng thực tế

Cùm dạng ubolt xuất hiện ở mọi nơi xung quanh chúng ta:

• Treo ống dẫn nước trong các tòa chung cư.

• Cố định các cột anten viễn thông trên cao.

• Lắp đặt hệ thống máng cáp điện.

• Gia cố các chi tiết trong khung gầm xe cơ giới.

Sai lầm phổ biến từ hiện trường

Qua khảo sát thực tế, có đến 80% lỗi lắp đặt đến từ việc chọn sai size. Người dùng thường ước lượng bằng mắt thay vì dùng thước kẹp đo đường kính ngoài của ống (OD). Ngoài ra, việc siết đai ốc không đều hai bên chân U khiến lực kẹp bị lệch, làm cong thân cùm và giảm 50% hiệu quả giữ ống.

7. Hướng dẫn chọn và checklist lắp đặt chuẩn xác

Quy trình 5 bước chọn cùm Ubolt

• Bước 1: Xác định chính xác đường kính ngoài của ống cần cố định (không dựa vào kích thước định danh của ống).

• Bước 2: Đánh giá môi trường lắp đặt (trong nhà, ngoài trời, hay môi trường hóa chất).

• Bước 3: Tính toán tổng trọng lượng ống (bao gồm cả trọng lượng lưu chất bên trong).

• Bước 4: Lựa chọn vật liệu phù hợp dựa trên bước 2 và bước 3.

• Bước 5: Lựa chọn tiêu chuẩn ren và các phụ kiện (long đền phẳng, long đền vênh) để chống tự tháo.

Checklist kiểm tra nhanh

• Đúng đường kính ống (ôm khít, không lỏng lẻo).

• Đúng vật liệu (Inox cho ngoài trời, thép mạ cho trong nhà).

• Đủ phụ kiện (ít nhất 2 đai ốc + 2 long đền).

• Ren không bị móp méo, trầy xước trước khi lắp.

• Bề mặt mạ kẽm hoặc inox sáng bóng, không có dấu hiệu oxy hóa.

8. FAQ - Câu hỏi thường gặp về cùm Ubolt

Cùm Ubolt dùng để làm gì?

Sản phẩm chuyên dụng để cố định, treo hoặc kẹp các loại đường ống, thanh trụ tròn vào giá đỡ cố định trong xây dựng công nghiệp và dân dụng.

Cùm dạng Ubolt inox có tốt hơn thép mạ kẽm không?

Có. Về khả năng chống ăn mòn và độ bền thời tiết, inox (đặc biệt là 304 và 316) vượt trội hoàn toàn so với thép mạ kẽm. Tuy nhiên, giá thành inox sẽ cao hơn.

Làm sao để chọn đúng kích thước cùm Ubolt?

Bạn cần đo đường kính ngoài của ống (OD), sau đó đối chiếu với thông số "Khoảng cách giữa 2 chân" của Ubolt. Khoảng cách này nên lớn hơn OD của ống từ 1mm - 2mm để dễ dàng luồn ống vào.

Tại sao cần dùng long đền khi lắp Ubolt?

Long đền giúp phân bổ lực siết rộng hơn, tránh làm trầy xước bề mặt giá đỡ và ngăn ngừa đai ốc bị nới lỏng do rung động.

Kết luận và Liên hệ

Cùm dạng ubolt tuy là một linh kiện nhỏ nhưng lại đóng vai trò "xương sống" trong việc đảm bảo sự ổn định của hệ thống cơ điện và kết cấu. Một lựa chọn sai lầm có thể dẫn đến những sự cố nghiêm trọng, ảnh hưởng đến tiến độ và an toàn công trình. Vì vậy, việc hiểu rõ thông số kỹ thuật và vật liệu là yếu tố kiên quyết cho mỗi kỹ sư.
