Mặt Bích 90: Giải Pháp Kết Nối Đổi Hướng Thông Minh Cho Đường Ống

Trong quá trình thi công và vận hành hệ thống đường ống công nghiệp, một trong những tình huống gây đau đầu nhất chính là điểm đổi hướng 90 độ bị rò rỉ hoặc nứt vỡ. Nguyên nhân thường gặp không chỉ nằm ở tay nghề hàn mà còn xuất phát từ việc lựa chọn sai phụ kiện kết nối.

Nhiều người thường nhầm lẫn khái niệm mặt bích 90 với các loại co (elbow) thông thường hoặc các mặt bích mù, mặt bích rỗng tiêu chuẩn. Sự mơ hồ này dẫn đến việc sai lệch trong bản vẽ thiết kế, gây khó khăn cho đội ngũ lắp đặt và tiềm ẩn nguy cơ mất an toàn hệ thống. Bài viết này sẽ phân tích chuyên sâu về bản chất kỹ thuật, giúp bạn hiểu rõ cách ứng dụng và lựa chọn mặt bích 90 một cách chính xác nhất để tối ưu hóa hiệu suất vận hành.

Mặt bích 90 là gì? Định nghĩa và Vai trò kỹ thuật

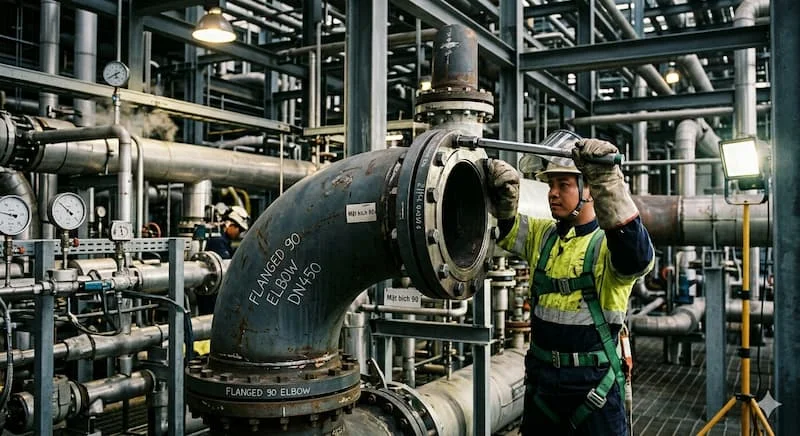

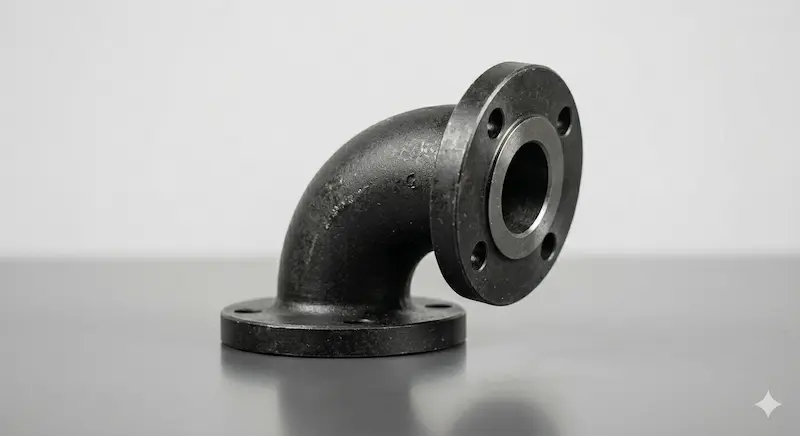

Trong ngôn ngữ kỹ thuật thực tế tại các công trình, mặt bích loại 90 là thuật ngữ dùng để chỉ các tổ hợp phụ kiện đường ống giúp chuyển hướng dòng chảy một góc 90 độ bằng phương thức kết nối mặt bích. Phổ biến nhất là loại co 90° kết hợp mặt bích (Flanged Elbow) hoặc các bộ co hàn đã được gia công sẵn hai đầu bích.

Cần làm rõ một điểm quan trọng: Mặt bích loại 90 không phải là một loại "đĩa bích" biến dạng theo góc vuông. Đây thực chất là một giải pháp kết nối bao gồm:

• Phần thân: Một đoạn co (elbow) 90 độ.

• Phần kết nối: Mặt bích được đúc liền hoặc hàn ở hai đầu để liên kết với các đoạn ống tiếp theo.

Vai trò cốt lõi của phụ kiện này là cho phép dòng chảy đổi hướng linh hoạt trong khi vẫn đảm bảo khả năng tháo lắp nhanh chóng. Điều này cực kỳ hữu ích cho các vị trí cần bảo trì định kỳ hoặc thay thế thiết bị mà không muốn cắt bỏ mối hàn.

Nguyên lý hoạt động và Bản chất kỹ thuật

Nguyên lý hoạt động của mặt bích loại 90 dựa trên sự kết hợp giữa chuyển hướng động lực học và làm kín cơ học. Khi dòng lưu chất đi vào đoạn co, nó buộc phải thay đổi hướng 90 độ. Tại điểm này, áp lực tác động lên thành ống là lớn nhất, do đó bản chất kỹ thuật của mối nối bích đóng vai trò cực kỳ quan trọng.

Sự ổn định của hệ thống phụ thuộc vào 3 thành phần chính:

1. Co 90°: Chịu trách nhiệm dẫn hướng lưu chất.

2. Mặt bích: Tạo bề mặt ép vững chắc để truyền lực siết bulong.

3. Gioăng làm kín (Gasket): Nằm giữa hai mặt bích để ngăn chặn sự rò rỉ của chất lỏng hoặc khí.

Tại sao đây là điểm nút quan trọng? Vì điểm đổi hướng chính là nơi dễ xảy ra hiện tượng tụ áp, rò rỉ và mài mòn nhất do tác động của lực ly tâm và va đập của dòng chảy. Sử dụng kết nối mặt bích giúp triệt tiêu các ứng suất nhiệt và rung động tốt hơn so với các mối nối ren thông thường.

Phân loại mặt bích 90 phổ biến trên thị trường

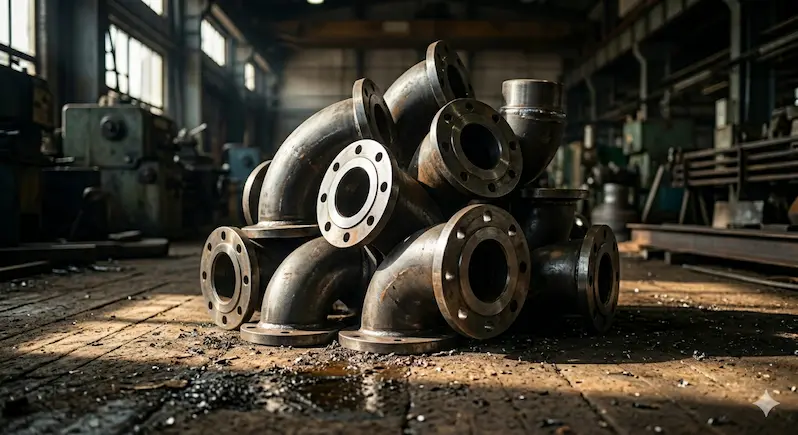

Tùy vào yêu cầu về áp suất và môi trường làm việc, mặt bích loại 90 được chia thành các loại hình chính sau:

1. Co 90 hàn + Mặt bích rời (Welded Flanged Elbow)

Đây là phương án linh hoạt nhất. Kỹ sư sẽ sử dụng một co hàn 90 độ tiêu chuẩn, sau đó hàn thêm hai mặt bích (thường là mặt bích cổ cao - Welding Neck hoặc mặt bích rỗng - Slip-on) vào hai đầu. Ưu điểm là có thể tùy chỉnh độ dài đoạn ống một cách dễ dàng.

2. Co 90 liền bích (Elbow Flange - Integral Cast)

Loại này được đúc nguyên khối bao gồm cả phần co và hai đầu mặt bích.

• Đặc điểm: Độ kín khít cực cao vì không có mối hàn giữa co và bích.

• Ứng dụng: Thường dùng trong các hệ thống yêu cầu tiêu chuẩn khắt khe về áp lực và độ bền như dầu khí hoặc hóa chất.

3. Co 90 ren + Mặt bích

Sử dụng cho các hệ thống đường ống kích thước nhỏ (DN dưới 50). Tuy nhiên, loại này ít phổ biến hơn do khả năng chịu áp kém và dễ rò rỉ tại các bước ren sau thời gian dài sử dụng.

Thông số kỹ thuật cần quan tâm khi lựa chọn

Việc chọn sai thông số kỹ thuật của mặt bích loại 90 sẽ dẫn đến hậu quả "râu ông nọ chắp cằm bà kia", khiến việc lắp đặt trở nên bất khả thi. Bạn cần đặc biệt chú ý:

• Kích thước định danh (DN): Từ các hệ nhỏ DN15 đến các hệ khổng lồ vượt quá DN1000.

• Tiêu chuẩn mặt bích: Đây là yếu tố sống còn. Bạn phải chọn đồng bộ giữa các tiêu chuẩn như:

  • JIS (Nhật Bản): JIS 5K, 10K, 16K, 20K.

  • DIN (Đức/Châu Âu): PN10, PN16, PN25, PN40.

  • ANSI/ASME (Mỹ): Class 150, 300, 600.

• Vật liệu cấu tạo: * Thép carbon (A105, Q235): Dùng cho nước, hơi nóng, dầu.

  • Inox (304, 316): Dùng cho môi trường ăn mòn, thực phẩm, hóa chất.

  • Gang: Phổ biến trong hệ thống cấp thoát nước đô thị.

Giải thích: Nếu mặt bích của bạn là chuẩn JIS 10K nhưng co bích bạn mua lại là chuẩn DIN PN16, các lỗ bulong sẽ không khớp nhau, dẫn đến việc không thể kết nối hệ thống.

So sánh các phương án kết nối 90 độ: Tại sao chọn mặt bích?

Khi cần đổi hướng đường ống, chúng ta thường cân nhắc giữa co hàn, co ren và co bích (mặt bích loại 90).

Kết luận: Phương án sử dụng mặt bích loại 90 là sự cân bằng hoàn hảo giữa độ kín khít và tính linh hoạt. Nó đặc biệt phù hợp cho những đoạn ống cần kiểm tra, vệ sinh hoặc thay thế thiết bị phụ trợ (như van, đồng hồ) thường xuyên.

Ứng dụng thực tế của mặt bích 90

Nhờ tính ưu việt trong vận hành, mặt bích loại 90 xuất hiện dày đặc trong các dự án hạ tầng trọng điểm:

• Hệ thống PCCC: Kết nối các đầu bơm chữa cháy, nơi cần tháo rời máy bơm để bảo dưỡng định kỳ mà không ảnh hưởng đến toàn bộ trục ống chính.

• Hệ thống HVAC: Sử dụng trong các đường ống chiller của tòa nhà, khách sạn để đổi hướng dòng chảy nước lạnh.

• Nhà máy công nghiệp: Dẫn dầu, khí gas hoặc hóa chất nơi các mối nối cần được kiểm tra rò rỉ thường xuyên.

• Khu vực lắp đặt máy móc: Nơi không gian hạn hẹp, không thể thao tác hàn trực tiếp tại hiện trường.

Sử dụng mặt bích loại 90 tại các vị trí bảo trì thường xuyên giúp doanh nghiệp giảm thiểu thời gian "downtime" (dừng máy), từ đó tối ưu hóa chi phí sản xuất và nhân công.

Sai lầm thường gặp và Hậu quả nghiêm trọng

Dù là kỹ sư kinh nghiệm, đôi khi vẫn mắc phải những lỗi cơ bản khi sử dụng mặt bích loại 90:

1. Nhầm lẫn tiêu chuẩn: Như đã đề cập, việc lắp lẫn lộn tiêu chuẩn JIS và ANSI là lỗi phổ biến nhất khiến dự án bị đình trệ.

2. Siết bulong không đều tay: Việc siết quá chặt một bên khiến mặt bích bị vênh, làm gioăng không được ép đều, gây rò rỉ ngay khi vừa vận hành.

3. Chọn sai vật liệu gioăng: Dùng gioăng cao su thường cho hệ thống hơi nóng (steam) sẽ khiến gioăng bị nóng chảy ngay lập tức.

Hậu quả: Rò rỉ lưu chất gây thất thoát tài sản, mất áp suất hệ thống và trong những trường hợp cực đoan (như dẫn khí gas hay hóa chất độc hại), nó có thể gây nguy hiểm trực tiếp đến tính mạng người vận hành.

Checklist chọn mặt bích loại 90 chuẩn kỹ thuật

Để đảm bảo chọn đúng sản phẩm ngay từ đầu, bạn hãy đối chiếu với checklist sau:

• Môi chất: Lưu chất chảy bên trong là gì? (Nước, khí, hóa chất?)

• Thông số vận hành: Áp suất tối đa và nhiệt độ làm việc là bao nhiêu?

• Tiêu chuẩn kết nối: Hệ thống hiện tại đang dùng bích chuẩn gì? (JIS, DIN, ANSI?)

• Kiểu co bích: Ưu tiên đúc liền (Integral) cho áp suất cao hay hàn bích rời cho tính linh hoạt?

• Phụ kiện đi kèm: Đã chọn đúng loại bulong và gioăng (gasket) phù hợp với vật liệu bích chưa?

Hướng dẫn lắp đặt và Bảo trì định kỳ

Để mặt bích loại 90 hoạt động bền bỉ, quy trình lắp đặt cần tuân thủ các bước:

• Vệ sinh bề mặt: Đảm bảo bề mặt bích sạch sẽ, không có vết xước sâu nơi tiếp xúc với gioăng.

• Siết bulong theo hình sao: Luôn siết các bulong đối diện nhau theo sơ đồ hình sao để lực ép lan tỏa đều.

• Kiểm tra lực siết: Sử dụng cờ lê lực để đảm bảo các bulong có độ căng đồng nhất.

Bảo trì: Định kỳ 6 tháng một lần, cần kiểm tra các mối nối bích. Nếu có hiện tượng rung động mạnh, hãy siết lại các bulong để đảm bảo độ kín. Nếu phát hiện rỉ sét, cần vệ sinh và sơn phủ lại để bảo vệ vật liệu.

FAQ: Những câu hỏi thường gặp về mặt bích loại 90

1. Mặt bích 90 có phải là một loại bích riêng lẻ không?

Không. Đó là cách gọi thực tế của tổ hợp co 90 độ kết nối mặt bích nhằm giúp đường ống đổi hướng.

2. Nên chọn co bích đúc liền hay co hàn bích?

Co đúc liền bền hơn và chịu áp tốt hơn nhưng giá thành cao. Co hàn bích linh hoạt hơn về kích thước và tiết kiệm chi phí hơn cho các ứng dụng thông thường.

3. Làm sao biết tiêu chuẩn bích của hệ thống hiện tại?

Bạn có thể đo khoảng cách tâm lỗ bulong và số lượng lỗ, sau đó đối chiếu với bảng tra tiêu chuẩn mặt bích (JIS, DIN, ANSI).

4. Có thể dùng bulong thép cho mặt bích inox không?

Không nên. Sự khác biệt về kim loại có thể gây ra hiện tượng ăn mòn điện hóa, làm giảm tuổi thọ của mối nối.

Kết luận: Đầu tư vào giải pháp kết nối bền vững

Tóm lại, mặt bích loại 90 không đơn giản chỉ là một phụ kiện đổi hướng mà là một giải pháp kỹ thuật toàn diện giúp hệ thống đường ống của bạn trở nên kín khít, bền bỉ và cực kỳ linh hoạt trong bảo trì. Việc hiểu rõ bản chất và lựa chọn đúng tiêu chuẩn kỹ thuật sẽ giúp bạn tránh được những rủi ro không đáng có, đồng thời nâng cao uy tín cho các công trình.
