Mặt Bích D90: Hướng Dẫn Kỹ Thuật Chọn Đúng Tiêu Chuẩn Và Kích Thước

Bạn đã bao giờ rơi vào tình huống đặt mua một lô mặt bích size D90 cho dự án cấp thoát nước, nhưng khi đưa ra công trường thì hoàn toàn không lắp được vào ống? Hoặc tệ hơn, các lỗ bulong trên bích không khớp với lỗ trên van, dù cả hai đều được quảng cáo là dành cho ống 90mm?

Sai lầm này cực kỳ phổ biến vì nhiều người vẫn mặc định "D90" là một kích thước duy nhất. Thực tế, trong ngành phụ kiện đường ống, D90 chỉ là con số chỉ đường kính ngoài của ống, còn để lắp đặt thành công, bạn cần phải hiểu sâu về tiêu chuẩn mặt bích, chỉ số PCD, áp suất vận hành và vật liệu. Việc chọn sai không chỉ gây lãng phí chi phí đổi trả mà còn làm đình trệ tiến độ thi công. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu từ chuyên gia kỹ thuật để bạn luôn chọn chuẩn mặt bích size d90 ngay từ lần đầu tiên.

Mặt bích D90 là gì? Vai trò trong hệ thống đường ống

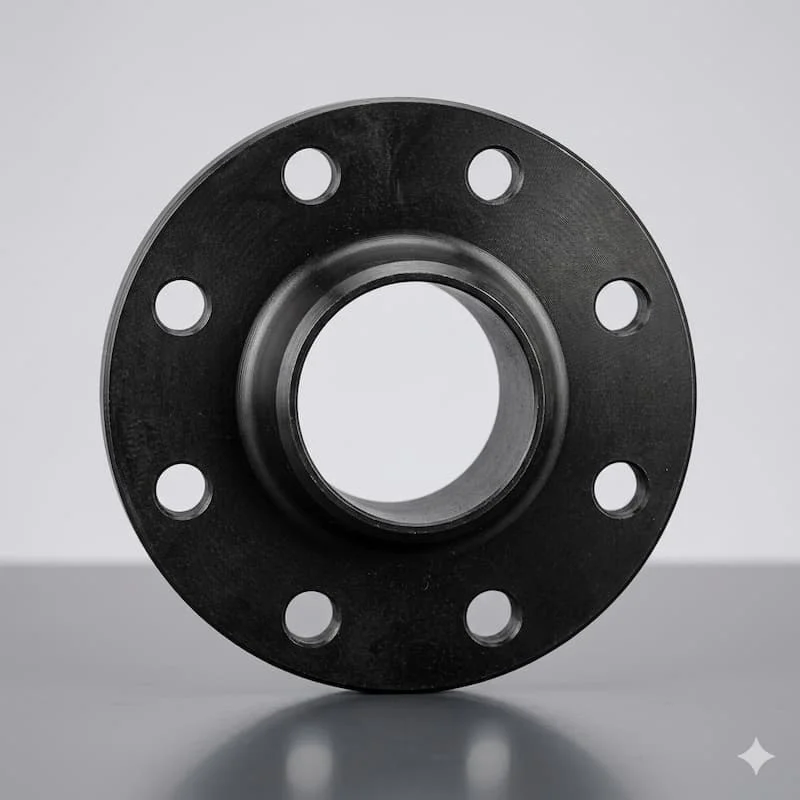

Mặt bích D90 là loại phụ kiện đường ống được thiết kế để kết nối các đoạn ống hoặc thiết bị (như van, máy bơm) có đường kính ngoài xấp xỉ 90mm. Loại bích này cực kỳ phổ biến trong các hệ thống sử dụng ống nhựa HDPE, uPVC hoặc PPR, giúp tạo ra một liên kết chắc chắn, có khả năng chịu áp suất và đặc biệt là cực kỳ dễ dàng tháo lắp để bảo trì.

Tuy nhiên, có một điểm mấu chốt cần làm rõ: "D90" không phải là một tiêu chuẩn bích. Nó chỉ là kích thước danh nghĩa của ống mà mặt bích đó sẽ ôm vào. Một chiếc bích D90 dành cho ống nhựa có thể có kích thước hình học hoàn toàn khác với một chiếc bích dành cho ống thép có cùng kích cỡ.

Vai trò cốt lõi của mặt bích size d90 bao gồm:

• Kết nối đa năng: Liên kết ống nhựa với van gang, máy bơm hoặc các đoạn ống kim loại.

• Làm kín hệ thống: Ngăn chặn rò rỉ lưu chất tại các điểm nối phân đoạn.

• Linh hoạt trong vận hành: Cho phép tách rời các đoạn ống để vệ sinh hoặc thay thế thiết bị mà không cần cắt ống.

Nguyên lý hoạt động của kết nối mặt bích

Mặc dù có vẻ đơn giản, nhưng nguyên lý làm việc của mặt bích size d90 dựa trên sự kết hợp chặt chẽ giữa lực nén cơ học và khả năng đàn hồi của vật liệu làm kín.

Cơ chế hoạt động dựa trên bộ ba: Mặt bích - Gioăng (Gasket) - Bulong. Khi chúng ta siết bulong, lực siết sẽ ép chặt hai bề mặt bích lại với nhau, nén lớp gioăng nằm ở giữa. Lớp gioăng này sẽ điền đầy các khoảng hở li ti trên bề mặt bích, tạo ra một rào cản kín khít tuyệt đối ngăn không cho chất lỏng hoặc khí thoát ra ngoài.

Tại sao sự hiểu biết về nguyên lý này lại quan trọng?

• Lực siết không đều: Nếu siết bulong lệch, gioăng sẽ bị ép không đều, dẫn đến rò rỉ dưới áp lực cao.

• Sai tiêu chuẩn lỗ: Nếu tiêu chuẩn bích không đồng bộ, các lỗ bulong sẽ lệch nhau, khiến lực ép không thể được thiết lập, hệ thống không thể vận hành.

Phân loại mặt bích size D90 phổ biến trên thị trường

Để chọn đúng loại mặt bích size d90, bạn cần phân loại chúng dựa trên ba tiêu chí chính: vật liệu, cấu tạo và tiêu chuẩn kỹ thuật.

1. Phân loại theo vật liệu

• Bích nhựa (PVC, HDPE): Nhẹ, kháng hóa chất tốt, thường dùng trong xử lý nước thải hoặc tưới tiêu.

• Bích thép: Chịu lực và chịu nhiệt tốt, thường dùng trong hệ thống PCCC hoặc cấp nước áp lực cao.

• Bích inox: Chống ăn mòn tuyệt vời, dùng trong môi trường hóa chất hoặc thực phẩm.

2. Phân loại theo cấu tạo

• Bích rỗng (Slip-on): Có lỗ ở giữa để luồn ống vào và hàn (hoặc dán keo).

• Bích mù (Blind Flange): Không có lỗ ở giữa, dùng để bịt kín đầu ống.

• Bích nhựa lõi thép: Sự kết hợp giữa độ bền của thép và khả năng kháng hóa chất của nhựa, cực kỳ bền bỉ.

3. Phân loại theo tiêu chuẩn (Cực kỳ quan trọng)

Dù cùng là D90, nhưng bích phải tuân theo các hệ tiêu chuẩn để khớp lỗ bulong:

• JIS (Nhật Bản): Thường là JIS 10K.

• DIN (Đức/Châu Âu): Thường là PN10, PN16.

• ANSI (Mỹ): Thường là Class 150.

Thông số kỹ thuật mặt bích size D90 bạn nhất định phải biết

Khi đọc bảng thông số kỹ thuật (Catalog) của mặt bích size d90, bạn cần tập trung vào các chỉ số sau để tránh sai sót:

Giải thích chuyên sâu: Nhiều khách hàng chỉ báo mua "bích 90", nhưng nếu van của bạn có 8 lỗ bulong (chuẩn DIN) mà bạn mua bích 4 lỗ (chuẩn JIS), bạn sẽ không thể xỏ bulong qua được. Luôn kiểm tra số lỗ và khoảng cách tâm lỗ (PCD) trước khi đặt hàng.

So sánh ưu và nhược điểm các loại mặt bích size D90

Không có loại mặt bích nào là "tốt nhất", chỉ có loại phù hợp nhất với ngân sách và môi trường làm việc của bạn.

• Bích nhựa D90: * Ưu điểm: Giá thành rẻ, không bị rỉ sét, lắp đặt bằng keo hoặc hàn nhiệt rất nhanh.

  • Nhược điểm: Chịu áp suất kém (thường dưới 10 bar), dễ bị giòn dưới tác động của tia UV nếu để ngoài trời lâu ngày.

• Bích thép D90: * Ưu điểm: Độ bền cơ học cực cao, chịu được va đập thủy lực (hammer water).

  • Nhược điểm: Dễ bị oxy hóa nếu không được mạ kẽm; trọng lượng nặng gây khó khăn cho việc thi công hệ thống treo.

• Bích inox D90:

  • Ưu điểm: Thẩm mỹ cao, tuổi thọ gần như vĩnh cửu trong điều kiện bình thường.

  • Nhược điểm: Chi phí đầu tư ban đầu rất cao.

Ứng dụng thực tế: Khi nào nên dùng mặt bích size D90?

Mặt bích size D90 là sự lựa chọn hàng đầu trong các kịch bản sau:

1. Hệ thống cấp thoát nước đô thị: Kết nối các tuyến ống HDPE dẫn nước sạch về các hộ gia đình.

2. Trạm bơm và xử lý nước: Nơi các máy bơm có cổng kết nối bích cần liên kết với hệ thống ống nhựa.

3. Hệ thống tưới tiêu nông nghiệp công nghệ cao: Sử dụng bích nhựa để dễ dàng tháo dỡ hệ thống sau mỗi mùa vụ.

4. Hệ thống xử lý hóa chất nhẹ: Sử dụng bích nhựa hoặc inox để đảm bảo đường ống không bị ăn mòn.

Sai lầm cần tránh: Rất nhiều người nhầm lẫn mặt bích size d90 (dành cho ống phi 90) với mặt bích DN80 (dành cho ống thép phi 114) hoặc DN100. Việc nhầm lẫn giữa đường kính ngoài (OD) và đường kính danh nghĩa (DN) là nguyên nhân hàng đầu dẫn đến sai sót trong đơn hàng.

Checklist chọn mặt bích D90 chuẩn kỹ thuật

Để đảm bảo mua đúng loại mặt bích size d90, hãy luôn mang theo danh sách kiểm tra này:

1. Xác định loại ống: Ống của bạn là HDPE, uPVC, thép hay inox?

2. Kiểm tra tiêu chuẩn kết nối: Van hoặc máy bơm của bạn đang dùng chuẩn gì? (JIS 10K, DIN PN16 hay ANSI?)

3. Xác định số lỗ bulong: 4 lỗ hay 8 lỗ?

4. Kiểm tra thông số PCD: Khoảng cách giữa các tâm lỗ bulong đối diện là bao nhiêu mm?

5. Môi trường làm việc: Nhiệt độ và hóa chất có tính ăn mòn không? (Để chọn nhựa, thép hay inox).

6. Áp suất hệ thống: PN10 hay PN16?

Hướng dẫn lắp đặt và bảo trì mặt bích D90

Lắp đặt đúng kỹ thuật sẽ kéo dài tuổi thọ hệ thống lên gấp đôi. Hãy chú ý:

• Lựa chọn gioăng phù hợp: Sử dụng gioăng cao su EPDM cho nước sạch hoặc gioăng TEFLON cho hóa chất. Kích thước gioăng phải khớp hoàn toàn với mặt bích.

• Siết bulong theo hình sao: Luôn siết các cặp bulong đối xứng nhau để lực ép dàn đều, tránh làm vênh mặt bích (đặc biệt quan trọng với bích nhựa).

• Không siết quá lực: Đối với bích nhựa D90, việc siết quá tay bằng máy có thể làm nứt bích ngay lập tức.

• Bảo trì: Định kỳ kiểm tra hiện tượng rò rỉ tại mối nối. Nếu thấy thấm nước, hãy kiểm tra lại lực siết bulong hoặc thay thế gioăng nếu đã bị lão hóa.

FAQ: Giải đáp thắc mắc về mặt bích D90

1. Mặt bích D90 có phải là DN90 không?

Không. Trong hệ ống thép, không có kích thước DN90 (thường là DN80 hoặc DN100). D90 thường dùng cho ống nhựa phi 90mm.

2. D90 có lắp chung được với DN80 không?

Tùy vào tiêu chuẩn. Một số mặt bích nhựa D90 được thiết kế lỗ bulong theo chuẩn DIN để có thể lắp vừa với van gang DN80. Bạn cần kiểm tra thông số PCD.

3. Nên chọn bích nhựa hay thép cho ống D90?

Nếu hệ thống dẫn nước thải, hóa chất hoặc tưới tiêu áp lực thấp, hãy chọn nhựa. Nếu là hệ thống PCCC hoặc dẫn nước lên nhà cao tầng, bích thép là lựa chọn an toàn hơn.

4. Làm sao biết đúng tiêu chuẩn DIN hay ANSI?

Hãy nhìn vào ký hiệu đúc nổi trên thân van hoặc bích cũ. Nếu có chữ PN10/PN16 thì đó là chuẩn DIN. Nếu có chữ 150lb/300lb thì đó là ANSI.

5. Giá mặt bích D90 phụ thuộc vào yếu tố nào?

Giá phụ thuộc chủ yếu vào vật liệu (nhựa rẻ nhất, inox đắt nhất), độ dày và tiêu chuẩn sản xuất.

Kết luận: Đừng để sai sót nhỏ gây lãng phí lớn

Mặt bích size D90 tuy là phụ kiện nhỏ nhưng lại đóng vai trò là "mắt xích" quan trọng nhất trong việc kết nối hệ thống đường ống. Một sự nhầm lẫn về tiêu chuẩn hoặc thông số PCD có thể dẫn đến rò rỉ, mất áp và tốn kém chi phí sửa chữa. Bằng cách nắm vững các kiến thức về tiêu chuẩn JIS, DIN, ANSI và vật liệu phù hợp, bạn sẽ hoàn toàn làm chủ hệ thống kỹ thuật của mình.
