Flange Slip On Flat Face Là Gì? Giải Pháp Tối Ưu Cho Hệ Thống Áp Thấp

Trong quy trình thiết kế và thi công hệ thống đường ống công nghiệp, việc kết nối giữa ống với các thiết bị như van, bơm hay bồn chứa luôn là mắt xích quan trọng nhất. Một sai lầm kinh điển mà nhiều kỹ sư, ngay cả những người có kinh nghiệm, vẫn thường mắc phải chính là nhầm lẫn giữa mặt bích bề mặt phẳng (Flat Face) và mặt bích có gờ (Raised Face).

Tình huống thực tế cho thấy, khi lắp đặt các thiết bị bằng gang hoặc hệ thống áp lực thấp, việc chọn sai kiểu mặt bích khiến gioăng làm kín (gasket) bị ép không đều, dẫn đến hiện tượng rò rỉ lưu chất chỉ sau một thời gian ngắn vận hành. Nghiêm trọng hơn, sự không đồng bộ về mặt bích có thể gây nứt vỡ thiết bị, làm giảm tuổi thọ toàn bộ hệ thống và tiêu tốn chi phí bảo trì khổng lồ. Hiểu đúng về flanges slip on flat face không chỉ là vấn đề kỹ thuật, mà còn là yếu tố then chốt để đảm bảo an toàn vận hành và hiệu suất kinh tế cho dự án.

1. Kiến thức nền: Flange Slip On Flat Face là gì?

Định nghĩa chuyên ngành

Flanges slip on flat face là một loại mặt bích trượt (Slip-on Flange) có thiết kế bề mặt tiếp xúc phẳng hoàn toàn (Flat Face - FF). Khác với các loại mặt bích có gờ nổi, toàn bộ diện tích bề mặt của mặt bích FF nằm trên cùng một mặt phẳng ngang. Đây là phụ kiện trung gian dùng để kết nối đường ống với các thiết bị khác thông qua hệ thống bu lông và gioăng làm kín.

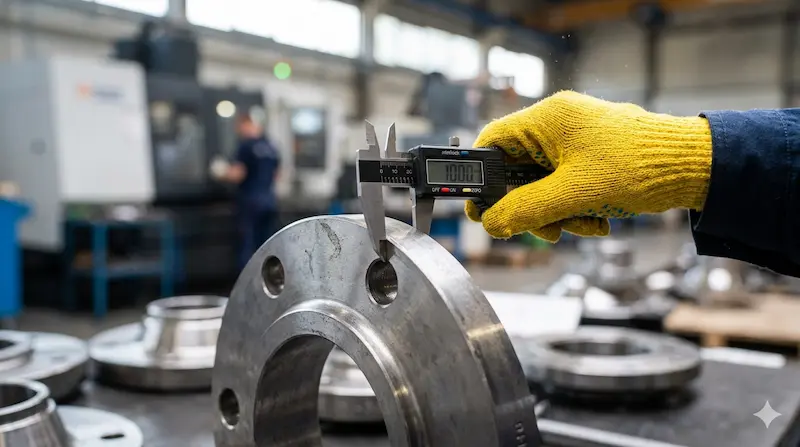

Cấu tạo của một flanges slip on flat face tiêu chuẩn bao gồm:

• Thân Flange: Được đúc hoặc rèn từ phôi thép, inox, có độ dày tính toán theo class áp lực.

• Lỗ bu lông: Các lỗ được khoan chính xác trên vòng tròn chia (bolt circle) để định vị và siết chặt kết nối.

• Bề mặt Flat Face: Điểm nhận diện đặc trưng là bề mặt tiếp xúc phẳng mịn, không có gờ, giúp phân bổ lực siết đều lên toàn bộ bề mặt gioăng.

Nguyên lý hoạt động và lắp đặt

Về cơ bản, "Slip-on" có nghĩa là mặt bích sẽ trượt trên đường ống. Đường kính trong (ID) của mặt bích lớn hơn một chút so với đường kính ngoài (OD) của ống.

• Cơ chế lắp đặt: Ống được đưa vào bên trong lòng mặt bích sao cho đầu ống cách mặt phẳng bích một khoảng ngắn. Sau đó, kỹ sư sẽ tiến hành hàn hai đường: một đường hàn fillet bên ngoài cổ bích và một đường hàn bên trong tại điểm tiếp xúc đầu ống.

• Cơ chế làm kín: Khi siết bu lông, lực kẹp sẽ tác động lên toàn bộ diện tích mặt phẳng của flanges slip on flat face, ép chặt gioăng (thường là loại full-face gasket) để tạo ra rào cản ngăn lưu chất thoát ra ngoài.

2. Phân tích chuyên sâu kỹ thuật

Để lựa chọn đúng flanges slip on flat face, nhà thầu cần nắm rõ các hệ quy chiếu tiêu chuẩn và thông số cơ lý.

Phân loại theo tiêu chuẩn và vật liệu

Tiêu chuẩn sản xuất quyết định trực tiếp đến khả năng lắp lẫn và khả năng chịu tải của phụ kiện:

• ANSI / ASME B16.5: Tiêu chuẩn phổ biến của Mỹ, thường chia theo Class 150, 300...

• JIS (Japanese Industrial Standards): Tiêu chuẩn Nhật Bản với các cấp áp lực 5K, 10K, 20K.

• DIN / EN: Tiêu chuẩn từ Châu Âu, quy định theo PN10, PN16, PN25.

Về vật liệu, flange slip on flat face thường được chế tạo từ:

• Thép Carbon (A105): Phù hợp hệ thống nước, dầu khí thông thường.

• Inox 304/316: Dùng cho môi trường hóa chất, thực phẩm hoặc nơi có tính ăn mòn cao.

• Thép mạ kẽm: Giải pháp kinh tế chống gỉ sét bề mặt cho hệ thống PCCC.

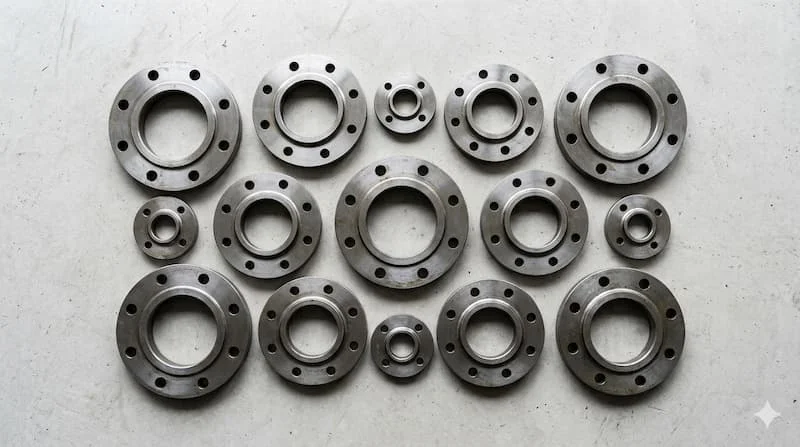

Thông số kỹ thuật quan trọng

Một sai lệch nhỏ trong thông số cũng có thể biến mặt bích thành phế liệu trên công trường. Các thông số cần kiểm tra bao gồm:

1. DN / NPS: Kích thước danh nghĩa của đường ống.

2. Class / PN: Cấp áp lực mà mặt bích có thể chịu đựng.

3. OD / ID: Đường kính ngoài và đường kính trong của bích.

4. Bolt Circle: Đường kính vòng tròn đi qua tâm các lỗ bu lông.

5. Độ dày bích: Quyết định độ cứng vững khi siết lực.

Insight chuyên gia: Đừng bao giờ chọn sai Class áp lực. Một mặt bích Class 150 không thể thay thế cho Class 300 dù có cùng kích thước DN, vì độ dày và khả năng chịu ứng suất của chúng hoàn toàn khác nhau.

3. So sánh: Flat Face (FF) vs Raised Face (RF) vs RTJ

Việc lựa chọn kiểu bề mặt mặt bích phụ thuộc hoàn toàn vào ứng dụng thực tế và áp suất vận hành.

Tại sao phải dùng Flat Face trong một số trường hợp bắt buộc?

Trong cơ khí, các thiết bị như van hoặc bơm làm bằng gang (Cast Iron) thường có tính giòn. Nếu bạn dùng mặt bích Raised Face (có gờ) để kết nối với thiết bị gang có mặt phẳng, khi siết bu lông, lực sẽ tập trung tại phần gờ nổi. Ứng suất cục bộ này cực kỳ nguy hiểm, dễ gây nứt hoặc vỡ tai bích của thiết bị gang. Flange slip on flat face giúp phân bổ lực đều khắp bề mặt tiếp xúc, bảo vệ thiết bị khỏi hư hỏng vật lý.

4. Ứng dụng thực tế và những sai lầm chết người

Khi nào nên sử dụng flange slip on flat face?

Nhờ thiết kế tối ưu cho việc phân bổ lực, loại mặt bích này là "vị cứu tinh" trong các trường hợp:

• Hệ thống nước sạch & xử lý nước thải: Nơi áp lực không quá lớn.

• Hệ thống PCCC: Kết nối các đường ống thép mạ kẽm.

• Hệ thống HVAC: Đường ống dẫn khí, thông gió.

• Kết nối thiết bị đặc thù: Đặc biệt là khi kết nối với van gang, máy bơm gang hoặc các thiết bị đo có mặt bích bằng nhựa/gang.

Sai lầm thường gặp và hậu quả

1. Mix FF với RF: Lỗi phổ biến nhất là lắp mặt bích Flat Face vào mặt bích Raised Face mà không có vòng đệm đệm (spacer). Điều này khiến gioăng không được ép kín ở phần rìa, gây rò rỉ.

2. Dùng sai Gasket: Với mặt bích FF, bắt buộc phải dùng Full-face gasket (loại gioăng có đục lỗ bu lông) để đảm bảo diện tích tiếp xúc phẳng đồng đều. Dùng gioăng Ring-type cho mặt bích FF sẽ làm cong mặt bích khi siết quá lực.

3. Siết bu lông không đều: Dẫn đến vênh bích, tạo kẽ hở cho lưu chất rò rỉ.

5. Hướng dẫn & Checklist lựa chọn mặt bích chuẩn xác

Quy trình 5 bước chọn flanges slip on flat face

• Bước 1: Xác định tiêu chuẩn dự án yêu cầu (ASME, JIS hay DIN) để đảm bảo khớp lỗ bu lông.

• Bước 2: Đo chính xác kích thước DN của ống đang sử dụng.

• Bước 3: Xác định áp suất vận hành tối đa để chọn Class/PN phù hợp.

• Bước 4: Lựa chọn vật liệu (Thép, Inox) dựa trên tính chất của lưu chất chảy trong ống.

• Bước 5: Xác nhận kiểu bề mặt là Flat Face để đồng bộ với thiết bị hiện hữu.

Checklist kiểm tra nhanh trước khi lắp đặt

• Đúng tiêu chuẩn lỗ bu lông (Không được "chế" lỗ).

• Bề mặt Flat Face mịn, không có vết xước sâu theo chiều xuyên tâm.

• Đúng vật liệu theo yêu cầu kỹ thuật (MTC/CO-CQ).

• Có đầy đủ đai ốc, bu lông và gioăng full-face đi kèm.

6. FAQ - Giải đáp thắc mắc về Flanges Slip On Flat Face

1. Flanges slip on flat face dùng để làm gì?

Sản phẩm dùng để kết nối các đoạn ống với nhau hoặc kết nối ống với van, máy bơm trong các hệ thống áp suất thấp đến trung bình, đảm bảo độ kín khít cao mà không gây hư hại cho thiết bị.

2. Flat face khác gì raised face về khả năng làm kín?

Flat face phân bổ lực trên diện tích lớn, phù hợp cho áp thấp. Raised face tập trung lực vào diện tích nhỏ (phần gờ), giúp tạo áp lực làm kín lớn hơn, phù hợp cho áp cao.

3. Có thể dùng mặt bích flat face cho hệ thống hơi nóng không?

Thường không khuyến khích. Hệ thống hơi nóng có áp suất và nhiệt độ biến thiên lớn, nên ưu tiên dùng loại Raised Face hoặc Weld Neck với gioăng xoắn thép để đảm bảo an toàn.

4. Tại sao slip on flange lại được ưa chuộng hơn weld neck flange?

Vì nó dễ lắp đặt hơn, không yêu cầu thợ hàn có tay nghề quá cao và chi phí vật tư thường thấp hơn đáng kể.

5. Flange flat face chịu được áp lực tối đa bao nhiêu?

Tùy vào Class. Ví dụ, Class 150 có thể chịu được khoảng 20 bar ở nhiệt độ thường, nhưng thông số này sẽ giảm đi khi nhiệt độ tăng cao.

Kết luận: Chọn đúng mặt bích để bảo vệ hệ thống

Việc lựa chọn flange slip on flat face không đơn giản chỉ là chọn một miếng thép hình tròn. Đó là quyết định ảnh hưởng trực tiếp đến độ bền của các thiết bị đắt tiền như bơm và van trong hệ thống. Một lựa chọn sai về kiểu bề mặt hoặc Class áp lực có thể dẫn đến những rủi ro rò rỉ, cháy nổ hoặc dừng máy đột ngột, gây thiệt hại nghiêm trọng về kinh tế.
