Steel Blind Flange: Giải Pháp Bịt Kín Đường Ống Đỉnh Cao Cho Hệ Thống Công Nghiệp

Trong quá trình vận hành các hệ thống đường ống phức tạp, có những thời điểm chúng ta bắt buộc phải ngăn chặn dòng chảy tại một điểm nhất định để tiến hành kiểm tra áp suất (pressure test), bảo trì định kỳ hoặc đơn giản là cô lập một phân đoạn hệ thống. Tưởng chừng đơn giản, nhưng nếu bạn chọn sai phương pháp bịt kín, rủi ro về rò rỉ hóa chất, thất thoát áp suất hay thậm chí là cháy nổ luôn chực chờ.

Thực tế, không ít kỹ sư hiện trường vẫn nhầm lẫn giữa steel blind flange (mặt bích đặc) với các loại mặt bích rỗng thông thường, dẫn đến việc lắp đặt sai công năng. Việc sử dụng vật liệu không tương thích hoặc chọn sai độ dày mặt bích so với áp lực dòng chảy có thể gây ra những hậu quả nghiêm trọng về an toàn và chi phí. Steel blind flange chính là giải pháp bịt kín chuyên dụng, bền vững và an toàn nhất hiện nay. Bài viết này sẽ phân tích chuyên sâu tại sao sản phẩm này lại không thể thiếu trong kho kỹ thuật của bạn.

Steel Blind Flange là gì? Bản chất của mặt bích mù

Để hiểu một cách đơn giản nhất, steel blind flange (hay còn gọi là mặt bích mù, mặt bích đặc) là một loại phụ kiện thép có hình dạng là một đĩa tròn đặc, không có lỗ ở tâm. Khác hoàn toàn với các loại mặt bích thông thường được thiết kế để dòng lưu chất đi xuyên qua, mặt bích mù được chế tạo với mục đích duy nhất: ngăn chặn hoàn toàn dòng chảy tại các đầu ống.

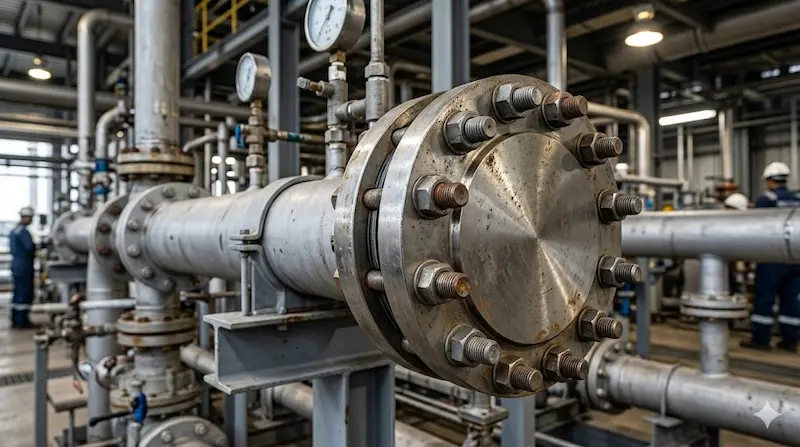

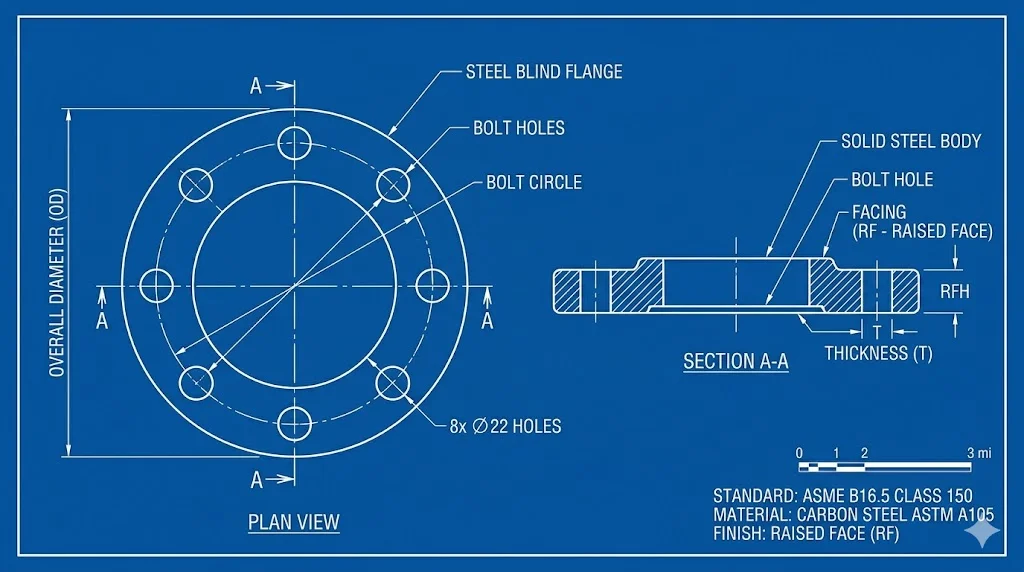

Cấu tạo của một mặt bích mù tiêu chuẩn bao gồm một đĩa thép dày, xung quanh có các lỗ bulong được khoan chính xác theo tiêu chuẩn kỹ thuật (như ANSI, JIS, DIN). Khi được lắp đặt, mặt bích này kết hợp với mặt bích đối diện và một lớp gioăng làm kín (gasket) để tạo thành một "bức tường" vững chắc tại điểm kết thúc của đường ống hoặc đầu chờ của các thiết bị máy bơm, van.

Đặc điểm quan trọng nhất của mặt bích mù chính là khả năng chịu lực tác động trực tiếp của dòng lưu chất. Vì không có lỗ thoát, toàn bộ áp suất hệ thống sẽ dồn nén lên bề mặt đĩa thép, đòi hỏi vật liệu cấu thành phải có độ bền kéo và khả năng chống biến dạng cực cao.

Nguyên lý hoạt động và lý do blind flange cần độ dày lớn

Nguyên lý hoạt động của mặt bích mù dựa trên sự kết hợp giữa lực siết bulong và sự biến dạng đàn hồi của gasket. Khi chúng ta siết chặt các bulong xung quanh chu vi mặt bích, lực ép sẽ làm phẳng lớp gasket ở giữa, tạo nên một seal kín tuyệt đối, ngăn không cho bất kỳ giọt chất lỏng hay phân tử khí nào thoát ra ngoài.

Một điểm kỹ thuật mà các chuyên gia luôn nhấn mạnh: mặt bích mù thường có độ dày lớn hơn so với các loại mặt bích rỗng cùng kích thước và class áp lực. Tại sao lại như vậy? Trong một hệ thống đang vận hành, áp suất tác động lên thành ống là áp suất vòng (hoop stress). Tuy nhiên, tại vị trí lắp đặt mặt bích mù, áp suất tác động trực tiếp vào tâm đĩa theo hướng vuông góc. Nếu mặt bích quá mỏng, lực đẩy này sẽ gây ra hiện tượng võng (bending stress) tại tâm, làm hở mép gasket và gây rò rỉ. Độ dày lớn hơn giúp mặt bích mù duy trì sự ổn định hình học dưới tải trọng áp suất cực lớn, đảm bảo an toàn cho toàn bộ hệ thống phía sau.

Phân loại steel blind flange theo vật liệu và tiêu chuẩn áp lực

Trong ngành cơ khí và xây lắp đường ống, không có một loại mặt bích nào dùng cho mọi trường hợp. Việc phân loại mặt bích mù giúp người dùng tối ưu hóa chi phí và hiệu năng:

Phân loại theo vật liệu (Material Grade)

• Carbon Steel (Thép carbon): Thường là mác thép A105, được sử dụng rộng rãi trong các hệ thống dầu khí, nước, và khí nén không có tính ăn mòn cao. Ưu điểm là chịu lực tốt và giá thành rẻ.

• Stainless Steel (Thép không gỉ): Các mác thép phổ biến như SUS 304, 316. Loại này được ưu tiên trong môi trường hóa chất, thực phẩm hoặc các khu vực ven biển nhờ khả năng chống oxy hóa và ăn mòn tuyệt vời.

• Alloy Steel (Thép hợp kim): Chuyên dụng cho các hệ thống nhiệt độ cao hoặc áp suất siêu cao trong nhà máy nhiệt điện, lọc hóa dầu.

Phân loại theo tiêu chuẩn và áp lực

Mỗi khu vực và ngành hàng sẽ tuân theo các hệ tiêu chuẩn khác nhau để đảm bảo tính lắp lẫn:

• Hệ Mỹ (ANSI/ASME): Class 150, 300, 600, 900, 1500, 2500.

• Hệ Nhật (JIS): 5K, 10K, 16K, 20K.

• Hệ Đức/Châu Âu (DIN/BS/EN): PN6, PN10, PN16, PN25, PN40.

Việc chọn đúng tiêu chuẩn cực kỳ quan trọng vì mỗi hệ tiêu chuẩn sẽ có sơ đồ lỗ bulong và độ dày khác nhau. Bạn không thể lắp một mặt bích chuẩn JIS vào một hệ thống đang dùng chuẩn ANSI dù chúng có cùng kích thước danh định.

Thông số kỹ thuật quan trọng của mặt bích mù

Khi đặt hàng hoặc thiết kế hệ thống, bạn cần cung cấp bộ thông số kỹ thuật đầy đủ để tránh những sai sót gây lãng phí. Một bản thông số mặt bích mù chuẩn bao gồm:

1. Đường kính danh định (DN hoặc Inch): Từ DN15 (1/2") cho đến DN600+ (24" trở lên).

2. Độ dày (Thickness): Phải tuân thủ nghiêm ngặt theo bảng tra tiêu chuẩn tương ứng với áp suất làm việc.

3. Tâm lỗ bulong (Bolt Circle): Khoảng cách giữa các lỗ bulong đối xứng, yếu tố quyết định việc lắp vừa hay không.

4. Bề mặt làm kín (Surface Finish): * RF (Raised Face): Mặt lồi, phổ biến nhất, giúp tập trung áp lực lên diện tích gasket nhỏ để làm kín tốt hơn.

   • FF (Flat Face): Mặt phẳng, thường dùng cho các mặt bích bằng gang hoặc hệ thống áp suất thấp.

   • RTJ (Ring Type Joint): Có rãnh để đặt vòng đệm kim loại, dùng cho áp suất cực cao.

Lưu ý: Chỉ một sai lệch nhỏ 1-2mm ở tâm lỗ bulong cũng sẽ khiến mặt bích trở thành phế liệu trên công trường.

So sánh blind flange với các loại flange khác

Sự khác biệt lớn nhất nằm ở cấu tạo tâm. Trong khi các loại mặt bích khác như Weld Neck (cổ hàn), Slip-on (bích rỗng trượt), hay Socket Weld (hàn bọc đúc) đều có lỗ trung tâm để luân chuyển dòng lưu chất, thì steel blind flange lại là một đĩa đặc hoàn toàn.

Mặt bích mù thường được lắp ở những nơi hệ thống cần có khả năng mở rộng trong tương lai. Thay vì hàn kín đầu ống (vốn rất khó để mở ra sau này), việc lắp một bộ mặt bích mù giúp kỹ sư dễ dàng tháo bỏ bulong để nối dài đường ống khi cần thiết.

Tại sao phải dùng blind flange thay vì các phương pháp bịt tạm?

Nhiều người đặt câu hỏi: Tại sao không dùng nắp bịt (cap) hàn kín lại cho rẻ? Câu trả lời nằm ở tính linh hoạt và an toàn kỹ thuật:

• Khả năng tháo lắp linh hoạt: Đây là ưu điểm lớn nhất. Với mặt bích mù, bạn chỉ cần tháo bulong là có thể truy cập vào bên trong đường ống để vệ sinh, kiểm tra hoặc đấu nối thêm. Với nắp bịt hàn chết, bạn phải dùng máy cắt, gây rủi ro cháy nổ và hư hỏng đầu ống.

• An toàn áp lực cao: Trong các bài test áp suất (hydrostatic test), mặt bích mù được thiết kế để chịu tải trọng vượt mức vận hành thông thường, đảm bảo không có sự cố bục đầu ống.

• Kiểm tra hệ thống: Mặt bích mù cho phép bạn cô lập từng phân đoạn của nhà máy để bảo trì mà không cần dừng toàn bộ hệ thống lớn. Điều này giúp tiết kiệm hàng tỷ đồng tiền vận hành cho doanh nghiệp.

Ứng dụng thực tế của steel blind flange trong công nghiệp

Mặt bích mù không đơn thuần là một miếng thép bịt đầu ống, nó đóng vai trò then chốt trong nhiều giai đoạn vận hành:

1. Thử nghiệm áp lực (Pressure Testing): Trước khi đưa vào vận hành, toàn bộ hệ thống đường ống mới phải được bơm nước áp lực cao để kiểm tra độ kín. Mặt bích mù được lắp ở tất cả các đầu hở để tạo thành một khoang kín hoàn hảo.

2. Bảo trì và sửa chữa: Khi một chiếc máy bơm hoặc van cần tháo ra để sửa, người ta sẽ dùng blind flange để bịt đầu ống còn lại, cho phép dòng chảy ở các nhánh khác vẫn hoạt động bình thường.

3. Dự phòng mở rộng (Future Expansion): Các nhà máy thường lắp sẵn các đầu chờ (stub-out) có mặt bích mù để sau này lắp thêm máy móc mà không cần hàn cắt lại hệ thống chính.

4. Kết thúc hệ thống pipeline: Tại các điểm cuối của đường ống dẫn dầu, khí, mặt bích mù là rào cản cuối cùng ngăn cách lưu chất với môi trường bên ngoài.

Những sai lầm thường gặp khi sử dụng và hậu quả

Dưới đây là những lỗi "kinh điển" mà ngay cả những thợ kỹ thuật lâu năm đôi khi vẫn mắc phải:

• Chọn sai tiêu chuẩn: Lắp mặt bích ANSI lên hệ thống đang dùng DIN. Kết quả là lỗ bulong bị lệch, không thể xuyên bulong qua.

• Quên dùng Gasket: Lắp sắt tiếp xúc sắt không bao giờ kín tuyệt đối ở áp suất cao. Rò rỉ là điều chắc chắn xảy ra.

• Siết bulong không đều: Nếu không siết theo hình sao (star pattern), mặt bích sẽ bị vênh sang một bên, làm nát gasket ở một phía và gây hở ở phía đối diện.

• Sử dụng sai vật liệu: Dùng mặt bích carbon steel cho đường ống hóa chất ăn mòn để tiết kiệm chi phí. Chỉ sau vài tháng, mặt bích sẽ bị rỉ sét xuyên tâm, gây vỡ hệ thống.

Hướng dẫn cách chọn mặt bích mù đúng chuẩn cho dự án

Để chọn được sản phẩm steel blind flange tối ưu nhất, bạn hãy tuân thủ checklist sau:

1. Xác định kích thước (DN): Phải khớp chính xác với kích thước mặt bích đang chờ trên ống.

2. Xác định áp lực (Class/PN): Áp suất của bích mù phải bằng hoặc cao hơn áp suất thiết kế của hệ thống.

3. Chọn tiêu chuẩn: Xác định xem hệ thống hiện tại đang dùng ANSI, JIS hay DIN.

4. Chọn vật liệu: Dựa vào lưu chất bên trong (Nước sạch dùng carbon; Hóa chất, thực phẩm dùng inox 304/316).

5. Kiểm tra bề mặt: Đảm bảo mặt lồi (RF) hoặc mặt phẳng (FF) khớp với mặt bích đối diện.

Lưu ý sống còn khi lắp đặt mặt bích mù

• Siết lực theo sơ đồ hình sao: Luôn siết các bulong đối diện nhau theo từng cặp để lực ép phân bổ đều lên bề mặt gasket.

• Kiểm tra độ sạch: Trước khi lắp, hãy lau sạch bề mặt mặt bích và gasket. Chỉ một hạt cát nhỏ cũng có thể tạo khe hở gây rò rỉ dưới áp suất lớn.

• Tuyệt đối không tái sử dụng gasket cũ: Gasket sau khi bị ép đã mất đi độ đàn hồi. Việc dùng lại gasket cũ là nguyên nhân hàng đầu gây rò rỉ sau khi bảo trì.

FAQ – Những câu hỏi thường gặp về mặt bích mù

1. Steel blind flange có thể chịu được áp suất tối đa bao nhiêu?

Khả năng chịu áp phụ thuộc vào "Class" hoặc "Rating". Ví dụ, một mặt bích Class 2500 có thể chịu áp suất lên tới hơn 400 bar ở nhiệt độ thường. Bạn cần kiểm tra bảng Pressure-Temperature Rating của tiêu chuẩn ASME B16.5 để biết con số chính xác.

2. Có thể dùng steel blind flange để thay thế nắp bịt (cap) không?

Hoàn toàn được và thậm chí tốt hơn ở khía cạnh linh động. Nắp bịt (cap) thường được hàn chết, còn blind flange cho phép tháo rời. Tuy nhiên, blind flange yêu cầu phải có một mặt bích đối diện để bắt bulong vào.

3. Mặt bích mù có bắt buộc phải dùng gasket không?

Bắt buộc. Không có hai bề mặt kim loại nào hoàn hảo đến mức có thể kín tuyệt đối khi tiếp xúc trực tiếp. Gasket đóng vai trò là vật liệu đệm bù đắp cho các khiếm khuyết bề mặt.

4. Khi nào nên dùng mặt bích mù carbon steel và khi nào dùng inox?

Dùng Carbon Steel (A105) cho nước, dầu, khí trong điều kiện không ăn mòn để tiết kiệm chi phí. Dùng Stainless Steel (304, 316) cho hóa chất, dược phẩm, hoặc môi trường có độ ẩm cao để tránh rỉ sét gây nhiễm bẩn lưu chất.

Kết luận: mặt bích mù – Chốt chặn an toàn cho hệ thống của bạn

Việc lựa chọn mặt bích mù đúng kỹ thuật không chỉ là vấn đề mua sắm vật tư, mà là bài toán về an toàn vận hành và tối ưu hóa chi phí dài hạn. Một mặt bích chuẩn xác sẽ giúp bạn hoàn thành các đợt test áp lực suôn sẻ, bảo trì hệ thống nhanh chóng và tránh được những rủi ro rò rỉ nguy hiểm.

Hãy nhớ rằng: Tiêu chuẩn và Áp lực là hai yếu tố tiên quyết không bao giờ được phép sai sót khi chọn mua mặt bích mù.
