DIN PN16 Flange Dimensions: Hướng Dẫn Kỹ Thuật Và Bảng Tra Kích Thước Chuẩn

Bạn đang phụ trách lắp đặt hoặc thay thế hệ thống mặt bích cho một dự án công nghiệp và cần tìm thông số DIN PN16 flange dimensions chính xác? Thực tế tại công trường cho thấy, chỉ cần sai lệch 1mm ở đường kính vòng bu lông (Bolt Circle) hoặc nhầm lẫn giữa tiêu chuẩn DIN và ANSI, toàn bộ hệ thống sẽ không thể kết nối, gây rò rỉ nghiêm trọng và tiêu tốn hàng chục triệu đồng chi phí khắc phục.

Việc mỗi tài liệu kỹ thuật đưa ra một con số khác nhau thường bắt nguồn từ việc không cập nhật các phiên bản tiêu chuẩn mới nhất hoặc nhầm lẫn giữa các cấp áp suất. Bài viết này, dưới góc nhìn của một chuyên gia kỹ thuật vật tư, sẽ cung cấp cho bạn bảng tra din pn16 flange dimensions chuẩn xác nhất, cùng những phân tích chuyên sâu để bạn tự tin lựa chọn thiết bị cho hệ thống của mình.

1. Kiến thức nền: DIN PN16 Flange là gì?

Để hiểu rõ về các thông số kích thước, trước tiên chúng ta cần giải mã các ký tự kỹ thuật cấu thành nên tên gọi của loại phụ kiện này.

• DIN (Deutsches Institut für Normung): Đây là tiêu chuẩn công nghiệp của Đức, vốn được coi là "thước đo vàng" trong ngành cơ khí và đường ống tại Châu Âu và Việt Nam. Các mặt bích sản xuất theo tiêu chuẩn DIN đảm bảo tính đồng nhất tuyệt đối về vật liệu và kích thước hình học.

• PN16 (Pressure Nominal 16): Ký hiệu này đại diện cho áp suất danh định của mặt bích. Cụ thể, mặt bích PN16 được thiết kế để vận hành an toàn ở mức áp suất tối đa là 16 bar (tương đương khoảng 1.6 MPa hoặc 16 kg/cm²) trong điều kiện nhiệt độ tiêu chuẩn.

Định nghĩa kỹ thuật: DIN PN16 flange là loại mặt bích sản xuất theo tiêu chuẩn Đức, có khả năng chịu áp suất làm việc tối đa 16 bar. Loại mặt bích này thường được chế tạo từ thép carbon, thép không gỉ (inox) hoặc gang, đóng vai trò là mối nối tháo lắp giữa đường ống, van, bơm và các thiết bị ngoại vi khác.

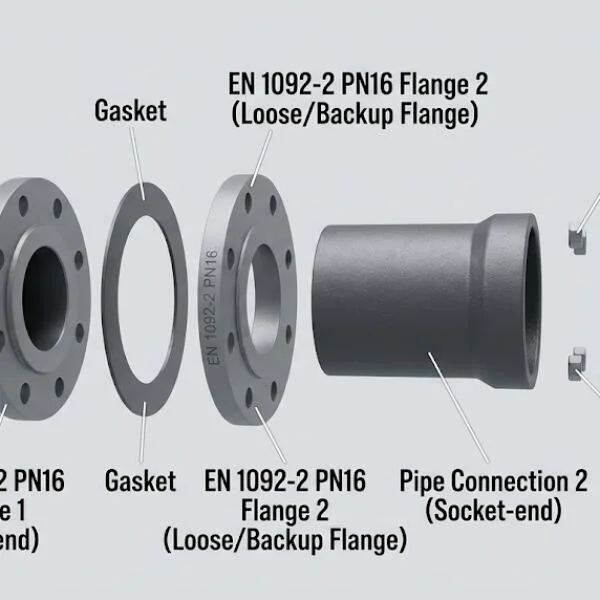

Về bản chất, mặt bích hoạt động dựa trên cơ chế kẹp chặt. Khi hai mặt bích được ép lại với nhau thông qua hệ thống bu lông, một lớp gioăng (gasket) ở giữa sẽ bị biến dạng đàn hồi, lấp đầy các khe hở bề mặt để tạo ra một mối nối kín khít hoàn toàn. Khả năng tháo lắp linh hoạt giúp mặt bích trở thành lựa chọn số một cho các vị trí cần bảo trì thường xuyên.

2. Bảng tra chi tiết DIN PN16 Flange Dimensions

Dưới đây là thông số kỹ thuật cốt lõi cho các dòng mặt bích DIN PN16 phổ biến nhất hiện nay. Các số liệu được đo bằng đơn vị Milimet (mm).

Bảng kích thước mặt bích DIN PN16 (Từ DN15 đến DN600)

Lưu ý kỹ thuật: * Đối với các kích thước từ DN15 đến DN40, thông số của PN16 thường trùng khớp với PN10 và PN40.

• Tuy nhiên, từ DN50 trở đi, số lượng lỗ bu lông và độ dày bích sẽ có sự thay đổi rõ rệt giữa các cấp áp suất. Bạn cần đặc biệt chú ý đến thông số K (Bolt Circle) và n (Số lỗ) để tránh tình trạng lệch tâm khi lắp đặt.

3. Phân loại các dòng mặt bích tiêu chuẩn DIN PN16

Dựa trên cấu tạo và cách thức kết nối với đường ống, din pn16 flange dimensions sẽ được áp dụng cho 4 loại chính sau:

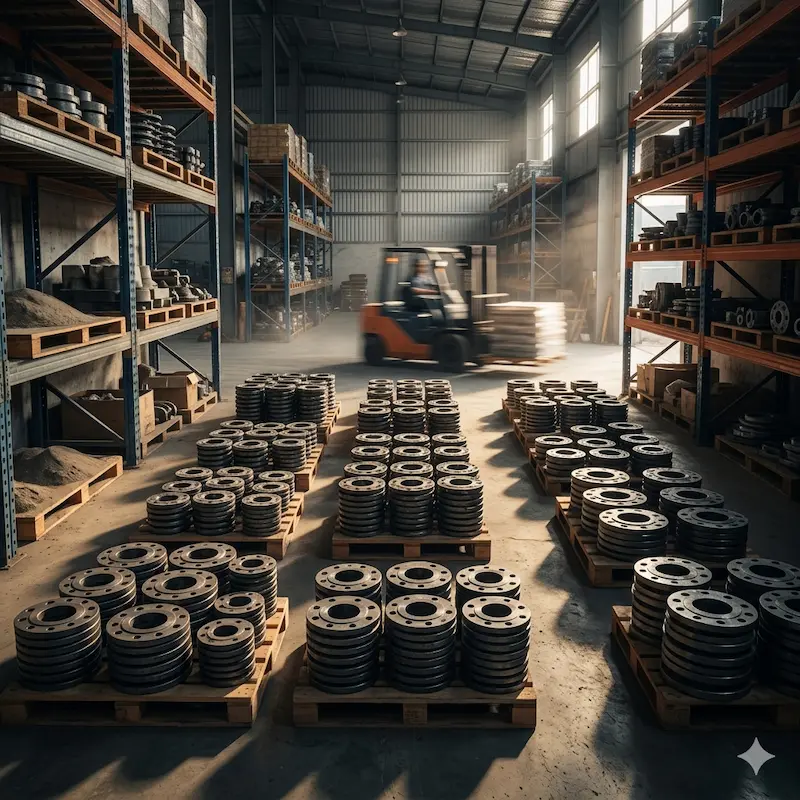

1. Slip-on Flange (Mặt bích rỗng): *Đặc điểm: Đường ống được lồng vào bên trong lỗ mặt bích và hàn ở cả mặt trong lẫn mặt ngoài.

   • Ưu điểm: Dễ căn chỉnh, chi phí thấp. Phù hợp cho các hệ thống nước sạch, PCCC áp suất vừa phải.

2. Weld Neck Flange (Mặt bích cổ cao):

   • Đặc điểm: Có phần cổ dài để hàn đối đầu trực tiếp vào ống.

   • Ưu điểm: Khả năng chịu ứng suất cực tốt, giảm thiểu sự tập trung áp lực tại mối hàn. Thường dùng trong các nhà máy hóa chất hoặc hệ thống hơi bão hòa.

3. Blind Flange (Mặt bích mù):

   • Đặc điểm: Không có lỗ ở tâm, dùng để chặn cuối đường ống hoặc các đầu chờ.

   • Ứng dụng: Dùng để thử áp hoặc bít kín các vị trí chưa lắp thiết bị.

4. Threaded Flange (Mặt bích ren):

   • Đặc điểm: Kết nối với ống bằng ren thay vì hàn.

   • Ứng dụng: Dùng trong các khu vực dễ cháy nổ không thể dùng lửa hàn hoặc các hệ thống ống nhỏ, áp suất thấp.

4. So sánh sự khác biệt: DIN PN16 vs PN10 vs ANSI

Đây là phần quan trọng nhất để tránh lãng phí ngân sách. Rất nhiều nhà thầu đã phải trả giá đắt khi đặt mua mặt bích tiêu chuẩn ANSI (Mỹ) để lắp cho hệ thống van tiêu chuẩn DIN (Đức).

• Về áp suất: PN10 chịu tối đa 10 bar, PN16 chịu 16 bar. Ở một số kích thước lớn, mặt bích PN16 sẽ có nhiều lỗ bu lông hơn và độ dày bích lớn hơn đáng kể so với PN10 để đảm bảo an toàn.

• Về tính tương thích (DIN vs ANSI): Đây là hai hệ tiêu chuẩn hoàn toàn khác nhau. Đường kính ngoài và khoảng cách lỗ bu lông của mặt bích ANSI (Class 150, 300) không bao giờ khớp hoàn toàn với DIN PN16. Nếu bạn cố tình "chế" bằng cách khoét rộng lỗ bu lông, bạn đang trực tiếp phá hủy cấu trúc chịu lực và làm mất hiệu lực bảo hành của thiết bị.

5. Tại sao kích thước DIN PN16 lại cực kỳ quan trọng?

Trong kỹ thuật cơ khí, DIN PN16 flanges dimensions không chỉ là những con số vô tri, chúng quyết định ba yếu tố sống còn:

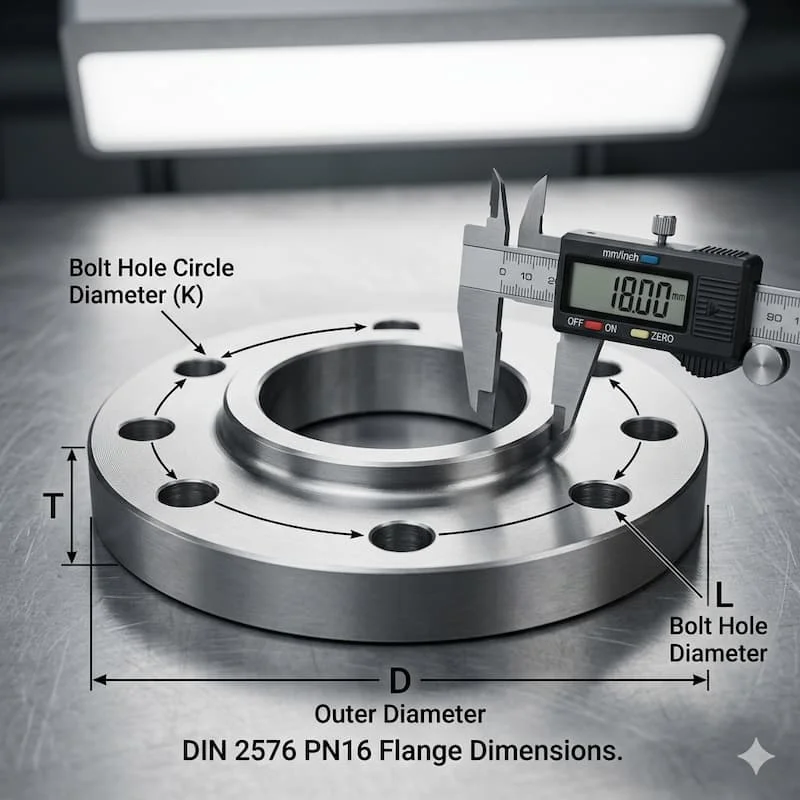

1. Độ kín khít tuyệt đối: Nếu thông số K (Bolt Circle) bị lệch dù chỉ 2mm, lực ép lên gioăng sẽ không đều. Đây là nguyên nhân hàng đầu dẫn đến hiện tượng rò rỉ lưu chất dưới áp lực cao.

2. Độ bền kết cấu: Độ dày bích (b) được tính toán để chống lại hiện tượng uốn cong khi siết bu lông. Một mặt bích quá mỏng sẽ bị biến dạng (warping), làm hở mối nối sau một thời gian vận hành.

3. An toàn lao động: Một hệ thống hơi hoặc hóa chất vận hành ở 16 bar nếu xảy ra sự cố nổ mặt bích do sai tiêu chuẩn sẽ gây ra hậu quả thảm khốc cho con người và tài sản.

6. Ứng dụng thực tế và những sai lầm thường gặp

Mặt bích DIN PN16 là "xương sống" trong nhiều lĩnh vực:

• Hệ thống HVAC: Kết nối các cụm chiller, bơm nước ngưng trong tòa nhà.

• Xử lý nước: Các trạm bơm nước sạch, nước thải đô thị.

• PCCC: Đường ống dẫn nước áp lực cao cho nhà cao tầng.

Sai lầm thường gặp nhất: Các kỹ sư hiện trường thường chỉ nhìn vào chỉ số DN (ví dụ DN100) mà quên mất áp suất PN. Khi lắp mặt bích PN10 vào hệ thống đang chạy ở ngưỡng 14-15 bar, nguy cơ nứt bích hoặc "thổi bay" gioăng là cực kỳ cao. Ngoài ra, việc chọn sai vật liệu bu lông (không đủ cấp độ bền) cũng làm giảm hiệu quả của các thông số din pn16 flanges dimensions chuẩn.

7. Hướng dẫn & Checklist chọn DIN PN16 Flange đúng chuẩn

Để đảm bảo chọn đúng phụ kiện, hãy tuân thủ quy trình sau:

1. Xác định đường kính ngoài của ống: Đảm bảo nó tương ứng với chỉ số DN trên bảng tra.

2. Kiểm tra áp suất vận hành: Luôn chọn mặt bích có chỉ số PN lớn hơn hoặc bằng áp suất làm việc thực tế.

3. Đối chiếu Bolt Pattern: Kiểm tra số lỗ (n) và đường kính lỗ (d) trên thiết bị hiện có (van, bơm) trước khi đặt mua mặt bích.

4. Chọn vật liệu tương đồng: Ống inox nên đi cùng mặt bích inox để tránh ăn mòn điện hóa.

Checklist nhanh:

• Đúng DN (Ví dụ: DN100)

• Đúng cấp áp suất PN16

• Đúng tiêu chuẩn DIN (Không nhầm sang BS hay ANSI)

• Số lỗ bu lông khớp với van/bơm

• Gasket (gioăng) có kích thước phù hợp với mặt bích

8. FAQ - Những câu hỏi thường gặp

1. DIN PN16 flange chịu được áp suất tối đa bao nhiêu?

Trong điều kiện tiêu chuẩn (nhiệt độ thường), nó chịu được 16 bar. Tuy nhiên, nếu nhiệt độ môi chất tăng cao (trên 120°C), áp suất chịu đựng sẽ giảm dần theo biểu đồ nhiệt độ - áp suất của vật liệu.

2. Tôi có thể lắp mặt bích PN16 vào van PN10 không?

Tùy vào kích thước. Ở các size nhỏ (dưới DN50), thông số lỗ thường giống nhau. Nhưng ở size lớn, bạn phải kiểm tra bảng kích thước vì số lỗ bu lông của PN16 thường nhiều hơn PN10.

3. Tại sao độ dày bích lại quan trọng trong DIN pn16 flange dimensions?

Độ dày quyết định khả năng chống biến dạng của bích dưới lực siết bu lông. Nếu bích quá mỏng so với tiêu chuẩn , mặt bích sẽ bị vênh, khiến gioăng không thể làm kín hoàn toàn.

4. Làm sao để phân biệt nhanh mặt bích DIN PN16 bằng mắt thường?

Thông thường, trên vành ngoài của mặt bích chính hãng luôn có ký hiệu dập chìm bao gồm: Tên nhà sản xuất, tiêu chuẩn (DIN), áp suất (PN16), vật liệu (ví dụ: C22.8 hoặc SS304) và kích thước DN.

Kết luận

Việc nắm vững DIN PN16 flanges dimensions không chỉ là yêu cầu kỹ thuật mà còn là yếu tố sống còn đảm bảo an toàn và tính bền vững cho công trình. Một sai lệch nhỏ trong việc lựa chọn mặt bích có thể dẫn đến những thảm họa kỹ thuật và tổn thất tài chính không đáng có.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về din pn16 flange dimensions!
