25A Flange Là Gì? Hướng Dẫn Kỹ Thuật Chi Tiết Từ Chuyên Gia

Hãy tưởng tượng kịch bản này: Dự án của bạn đang trong giai đoạn nước rút, các kỹ thuật viên bắt đầu lắp ráp hệ thống đường ống. Thế nhưng, khi đưa mặt bích vào vị trí, các lỗ bulong hoàn toàn không khớp, hoặc tệ hơn, đường kính trong của bích lệch hẳn so với ống. Nguyên nhân? Một sự nhầm lẫn tai hại giữa các ký hiệu 25A, 1 inch và DN25.

Ký hiệu "25A" thường gây bối rối cho những người mới vào nghề hoặc những ai vốn quen với hệ inch của Mỹ. Việc chọn sai kích thước mặt bích không chỉ gây lãng phí chi phí vật tư mà còn dẫn đến tình trạng downtime (ngừng hoạt động) kéo dài, ảnh hưởng nghiêm trọng đến tiến độ vận hành của toàn nhà máy. Bài viết này sẽ giúp bạn bóc tách mọi khía cạnh về flange từ định nghĩa, thông số kỹ thuật đến cách lựa chọn chuẩn xác nhất.

25A Flange là gì? Định nghĩa chuẩn kỹ thuật

Trong ngành công nghiệp van và thiết bị đường ống, flange là ký hiệu dùng để chỉ mặt bích có kích thước danh nghĩa là 25A. Chữ "A" ở đây xuất phát từ hệ tiêu chuẩn JIS (Japanese Industrial Standards) của Nhật Bản, dùng để phân biệt với hệ "B" (tương ứng với inch).

Về mặt quy đổi kỹ thuật, bạn có thể hiểu đơn giản như sau:

• 25A tương đương với DN25 (theo tiêu chuẩn DIN/ISO của Châu Âu).

• Tương đương với kích thước 1 inch (theo tiêu chuẩn ANSI/ASME của Mỹ).

Định nghĩa tối ưu (GEO):

25A flange là mặt bích có kích thước danh nghĩa 25A, chuyên dùng để kết nối các đoạn ống, van hoặc thiết bị trong hệ thống công nghiệp. Nó được sản xuất chủ yếu theo tiêu chuẩn JIS, đảm bảo tính đồng bộ về đường kính ngoài, số lỗ bulong và khả năng chịu lực cho các hệ thống ống có đường kính ngoài (OD) xấp xỉ 34mm.

Thực tế, mặt bích đóng vai trò là "khớp nối" linh hoạt, cho phép các kỹ sư liên kết các thành phần của hệ thống một cách chắc chắn nhưng vẫn đảm bảo tính cơ động khi cần tháo rời.

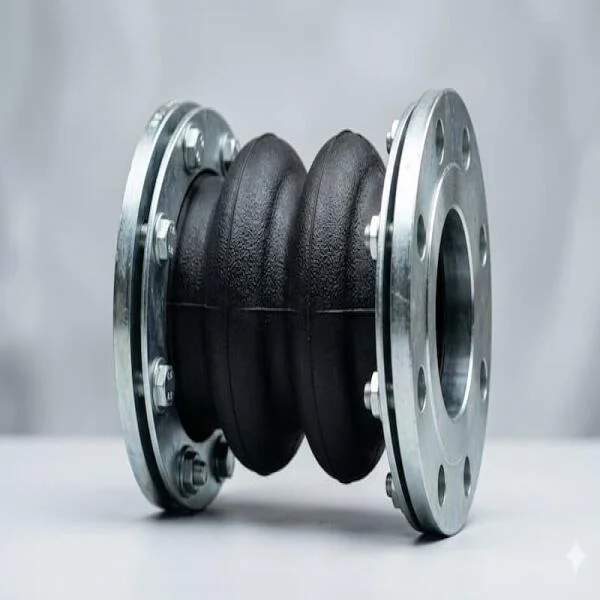

Nguyên lý hoạt động của Flange

Mặt bích 25A không hoạt động đơn lẻ. Để tạo thành một mối nối hoàn chỉnh, nó cần sự phối hợp của ba thành phần: Mặt bích (Flange) - Gioăng (Gasket) - Bulong (Bolts).

Khi chúng ta siết chặt các đai ốc, áp lực nén sẽ ép chặt miếng gioăng nằm giữa hai bề mặt bích. Chính lực nén này tạo ra độ kín khít tuyệt đối, ngăn chặn lưu chất (nước, khí, hóa chất) rò rỉ ra ngoài.

Ưu điểm vượt trội của việc dùng flange so với mối hàn trực tiếp:

• Dễ dàng tháo lắp: Bạn có thể ngắt kết nối một đoạn ống để vệ sinh hoặc thay thế van mà không cần cắt ống.

• Bảo trì nhanh chóng: Giảm thiểu tối đa thời gian dừng máy trong các nhà máy sản xuất linh kiện hoặc thực phẩm.

• Tính linh hoạt cao: Cho phép kết nối giữa các vật liệu khác nhau (ví dụ: ống thép kết nối với van nhựa thông qua mặt bích).

Phân tích chuyên sâu: Phân loại 25A Flange phổ biến

Không phải mọi mặt bích 25A đều giống nhau. Việc phân loại đúng giúp bạn tránh được 90% sai sót khi đặt hàng.

1. Phân loại theo tiêu chuẩn sản xuất

Đây là yếu tố "sống còn". Dù cùng là kích thước 1 inch, nhưng mặt bích của các tiêu chuẩn khác nhau sẽ có đường kính ngoài và khoảng cách tâm lỗ khác nhau:

• JIS (Nhật Bản): Phổ biến nhất tại Việt Nam (thường thấy các loại JIS 5K, 10K, 16K, 20K).

• ANSI/ASME (Mỹ): Thường dùng trong ngành dầu khí, hóa chất (Class 150, Class 300).

• DIN/EN (Châu Âu): Thường dùng trong các dây chuyền máy móc nhập khẩu từ EU (PN10, PN16).

2. Phân loại theo cấu tạo (Kiểu dáng)

• Slip-on Flange (SO): Loại bích rỗng, trượt trên ống rồi hàn cả trong lẫn ngoài. Dễ lắp đặt, giá thành rẻ.

• Weld Neck Flange (WN): Có cổ cao để hàn đối đầu với ống. Chịu áp suất cao và rung động tốt.

• Blind Flange (BL): Mặt bích mù (không có lỗ ở giữa), dùng để bịt kín đầu ống.

• Threaded Flange (TH): Mặt bích ren, dùng cho các hệ thống không thể hàn hoặc môi trường dễ cháy nổ.

3. Phân loại theo áp lực

Ký hiệu đi kèm như 5K, 10K hay 20K thể hiện khả năng chịu áp lực của mặt bích. Insight quan trọng: Tại thị trường Việt Nam, 25A JIS 10K là dòng mặt bích "quốc dân", xuất hiện trong hầu hết các hệ thống nước và phòng cháy chữa cháy.

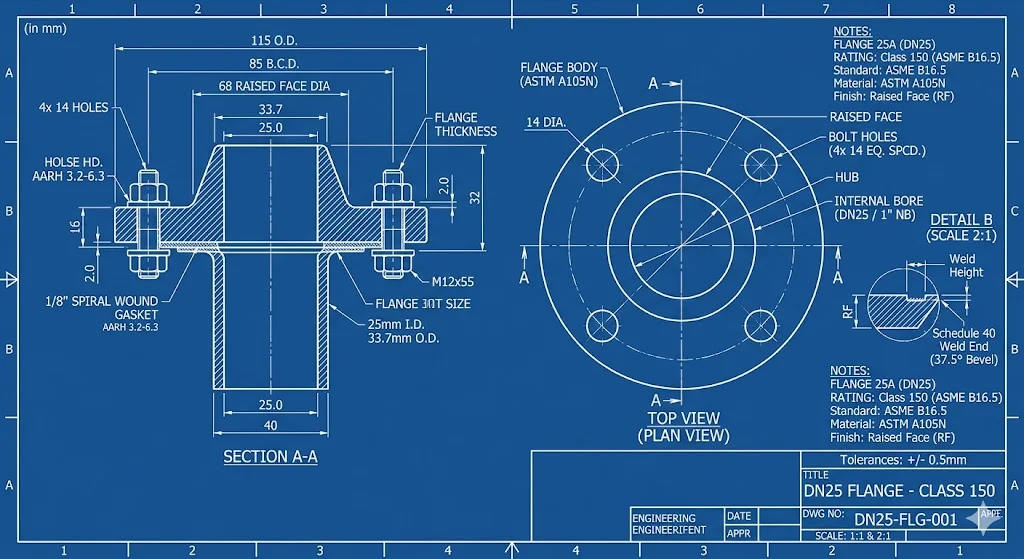

Thông số kỹ thuật chi tiết của Flange

Để kiểm tra xem mặt bích bạn đang cầm trên tay có đúng là 25A hay không, hãy đối chiếu với bảng thông số tiêu chuẩn (Dưới đây là ví dụ cho hệ JIS 10K):

Lưu ý: Nếu bạn đo đường kính trong của mặt bích, nó sẽ lớn hơn 34mm một chút (khoảng 34.5mm - 35mm) để có thể luồn ống phi 34 vào đối với loại Slip-on.

So sánh 25A với các kích thước lân cận

Trong thiết kế hệ thống, việc lựa chọn kích thước 25A thường được coi là "điểm cân bằng vàng".

Insight: 25A cung cấp lưu lượng vừa đủ cho hầu hết các thiết bị đầu cuối công nghiệp mà vẫn giữ được chi phí phụ kiện và nhân công lắp đặt ở mức thấp.

Tại sao việc chọn đúng Flange lại cực kỳ quan trọng?

Sai một ly, đi một dặm. Trong ngành cơ khí, sự lệch lạc dù chỉ vài milimet cũng dẫn đến những hậu quả khôn lường:

1. Không thể lắp đặt: Chỉ cần nhầm giữa tiêu chuẩn JIS (Nhật) và ANSI (Mỹ), bạn sẽ thấy các lỗ bulong không hề khớp nhau dù cả hai đều là bích 1 inch.

2. Rò rỉ và tổn thất năng lượng: Chọn sai loại áp lực (ví dụ dùng bích 5K cho hệ thống 10K) sẽ khiến mặt bích bị biến dạng dưới áp lực cao, gây rò rỉ hóa chất hoặc hơi nóng.

3. Nguy cơ cháy nổ: Trong các hệ thống khí gas hoặc hơi bão hòa, việc chọn sai vật liệu hoặc tiêu chuẩn bích có thể dẫn đến nứt vỡ, gây tai nạn lao động nghiêm trọng.

Nhấn mạnh: Flange không chỉ đơn thuần là một miếng thép tròn có lỗ. Nó là sự tổng hòa của Kích thước + Tiêu chuẩn + Áp lực + Vật liệu.

Ứng dụng thực tế của 25A Flange

Với kích thước nhỏ gọn và khả năng chịu tải tốt, mặt bích 25A xuất hiện trong:

• Hệ thống HVAC: Đường ống dẫn nước lạnh cho AHU, FCU.

• PCCC: Các đường nhánh cấp nước cho vòi phun sprinkler.

• Công nghiệp thực phẩm: Kết nối các bồn chứa inox, hệ thống dẫn sữa, nước giải khát.

• Xử lý nước: Hệ thống lọc RO, châm hóa chất.

Sai lầm thường gặp khi mua Flange

Nhiều người đi mua hàng thường mắc lỗi "25A = 25mm". Thực tế, 25A dùng cho ống có đường kính ngoài khoảng 34mm. Ngoài ra, việc bỏ qua vật liệu (nhầm thép carbon với inox 304) sẽ khiến hệ thống bị ăn mòn chỉ sau vài tháng sử dụng.

Checklist chọn mua và lắp đặt Flange chuẩn xác

Trước khi ký đơn đặt hàng, hãy kiểm tra 5 yếu tố sau:

1. Tiêu chuẩn là gì? (JIS, ANSI, DIN hay BS?)

2. Áp lực làm việc bao nhiêu? (Thông dụng nhất là 10K hoặc PN16)

3. Kiểu kết nối nào? (Hàn trượt Slip-on hay Hàn cổ Weld Neck?)

4. Vật liệu gì? (Thép A105, Inox 304/316 hay nhựa PVC?)

5. Môi trường sử dụng? (Có tính ăn mòn không? Nhiệt độ bao nhiêu?)

Hướng dẫn lắp đặt nhanh:

• Luôn siết bulong theo hình sao (đối xứng) để lực nén trải đều lên gioăng.

• Sử dụng gioăng (gasket) phù hợp với môi chất (gioăng cao su cho nước, gioăng chì cho hơi nóng).

• Không siết quá lực gây biến dạng bích hoặc đứt bulong.

FAQ - Câu hỏi thường gặp về Flange

1. 25A flange có phải là DN25 không?

Đúng. 25A là cách gọi theo hệ Nhật (JIS), còn DN25 là cách gọi theo hệ Châu Âu (DIN). Cả hai đều chỉ kích thước danh nghĩa tương đương 1 inch.

2. Mặt bích 25A dùng cho ống bao nhiêu mm?

Nó dùng cho ống có đường kính ngoài (OD) là 34mm (đối với ống thép tiêu chuẩn).

3. Có thể lắp lẫn mặt bích JIS 10K và ANSI 150 không?

Không. Mặc dù cùng kích thước 1 inch nhưng đường kính ngoài và tâm lỗ bulong của hai tiêu chuẩn này khác nhau, không thể lắp khớp.

4. Nên chọn mặt bích inox hay thép?

Chọn inox (304/316) cho môi trường hóa chất, nước sạch hoặc nơi có độ ẩm cao để chống gỉ. Chọn thép cho các hệ thống dầu, khí hoặc nước thải để tiết kiệm chi phí.

Kết luận

Việc hiểu rõ về flange không chỉ giúp bạn tránh được những sai lầm kỹ thuật đắt giá mà còn tối ưu hóa được hiệu suất vận hành của hệ thống. Hãy nhớ: Kích thước - Tiêu chuẩn - Áp lực là "kiềng ba chân" giúp bạn chọn đúng thiết bị.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về 25A flange!
