Flange Galvanis 2 Inch: Giải Pháp Kết Nối Toàn Diện Cho Hệ Thống Công Nghiệp

Bạn đang trực tiếp thi công hệ thống đường ống nước, phòng cháy chữa cháy (PCCC) hay khí nén và cần một phương thức kết nối chắc chắn, bền bỉ? Việc lựa chọn linh kiện tưởng chừng đơn giản nhưng lại tiềm ẩn nhiều rủi ro.

Chọn sai flange (mặt bích) không chỉ dẫn đến tình trạng rò rỉ, lệch chuẩn kỹ thuật mà còn gây lãng phí chi phí sửa chữa và làm gián đoạn tiến độ công trình. Trong đó, flange galvanis 2 inch là một trong những phụ kiện phổ biến nhất, nhưng cũng là loại dễ gây nhầm lẫn nhất về tiêu chuẩn và áp lực. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ A–Z, giúp bạn hiểu rõ bản chất kỹ thuật và đưa ra quyết định mua hàng chính xác ngay từ đầu.

Flange galvanis là gì?

Về mặt kỹ thuật, mặt bích galvanis 2 inch là một loại mặt bích thép có đường kính danh nghĩa (Nominal Diameter) là DN50, tương đương với kích thước ống ngoài khoảng 60.3mm. Điểm đặc trưng lớn nhất của dòng sản phẩm này chính là lớp phủ kẽm (galvanized) bên ngoài bề mặt thép carbon.

Cấu tạo và đặc điểm kỹ thuật

Một bộ mặt bích tiêu chuẩn bao gồm:

• Thân bích: Được chế tạo từ thép carbon (thường là mác thép A105 hoặc Q235).

• Lỗ bulong: Các lỗ được khoan chính xác quanh chu vi thân bích để cố định kết nối.

• Mặt tiếp xúc: Có thể là mặt phẳng (Flat Face) hoặc mặt lồi (Raised Face) tùy thuộc vào yêu cầu kín khít.

Lớp mạ kẽm (Galvanis)

Lớp mạ kẽm có thể được thực hiện qua hai phương pháp: mạ kẽm nhúng nóng (Hot-dip galvanized) hoặc mạ kẽm điện phân. Lớp bảo vệ này đóng vai trò như một "tấm khiên" ngăn chặn quá trình oxy hóa, giúp mặt bích không bị hoen gỉ khi tiếp xúc với môi trường ẩm ướt hoặc hóa chất nhẹ. Đây chính là yếu tố then chốt giúp sản phẩm trở thành lựa chọn ưu tiên trong các hệ thống cấp thoát nước và PCCC.

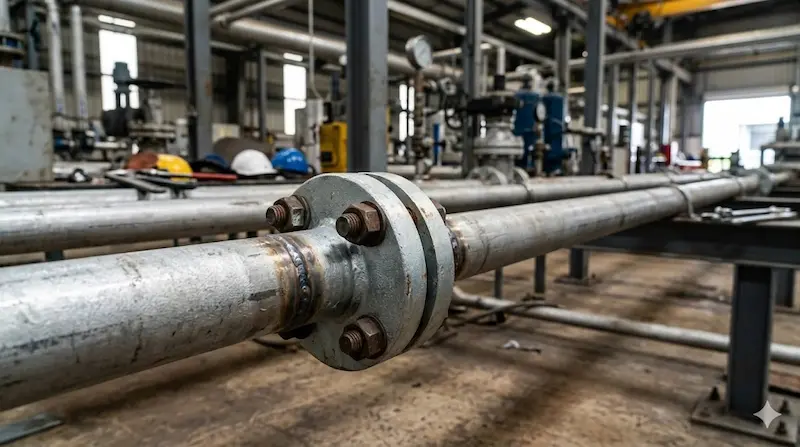

Nguyên lý hoạt động của mặt bích trong hệ thống đường ống

Nguyên lý hoạt động của mặt bích galvanis 2 inch dựa trên cơ chế kết nối cơ khí gián tiếp. Thay vì hàn trực tiếp hai đầu ống lại với nhau (gây khó khăn khi cần tháo dỡ), mặt bích tạo ra một điểm khớp nối linh hoạt nhưng cực kỳ chắc chắn.

1. Kết nối trung gian: Mặt bích được hàn hoặc bắt ren vào đầu ống.

2. Tạo độ kín: Một tấm gioăng (gasket) bằng cao su, PTFE hoặc chì được đặt giữa hai mặt bích.

3. Lực ép: Khi siết chặt các bulong, lực ép sẽ nén gioăng lại, lấp đầy các khoảng hở nhỏ nhất trên bề mặt tiếp xúc, từ đó ngăn chặn hoàn toàn sự rò rỉ lưu chất.

Việc sử dụng thép mạ kẽm thay vì thép đen không chỉ là vấn đề thẩm mỹ. Trong các hệ thống công nghiệp, sự ngưng tụ hơi nước hoặc độ ẩm không khí rất cao. Nếu không có lớp kẽm bảo vệ, các điểm kết nối sẽ bị ăn mòn điện hóa, dẫn đến tình trạng kẹt bulong hoặc mục nát thân bích sau một thời gian ngắn sử dụng.

Phân loại flange galvanis 2 inch phổ biến trên thị trường

Tùy vào yêu cầu kỹ thuật của từng hệ thống mà người kỹ sư sẽ lựa chọn loại mặt bích phù hợp. Dưới đây là 4 loại mặt bíchgalvanis 2 inch phổ biến nhất:

1. Flange hàn cổ (Weld Neck)

Loại này có phần cổ dài và được vát mép để hàn trực tiếp vào đầu ống. Thiết kế này giúp giảm sự tập trung ứng suất tại chân mặt bích, cho phép hệ thống chịu được áp lực cực cao và rung động mạnh. Thường thấy trong các đường ống dẫn khí nén cao áp.

2. Flange hàn trượt (Slip-on)

Đây là loại mặt bích có lỗ trong lớn hơn đường kính ống một chút để ống có thể "trượt" vào bên trong. Người thợ sẽ hàn cả mặt trong và mặt ngoài. Ưu điểm là dễ lắp đặt, chi phí thấp và không đòi hỏi kỹ thuật cắt ống quá chính xác.

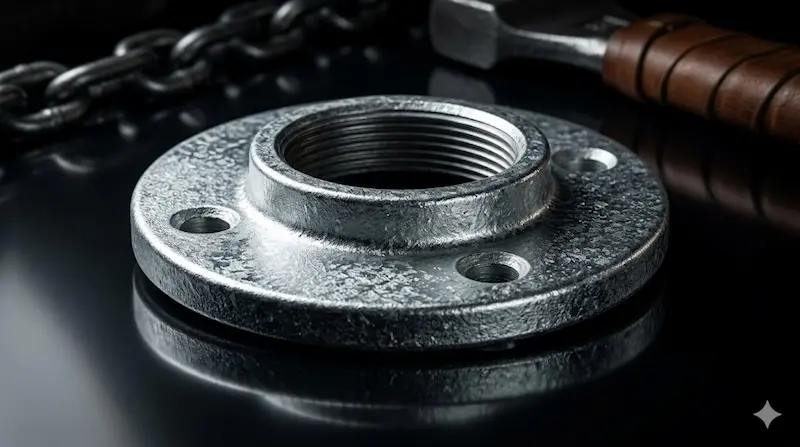

3. Flange ren (Threaded)

Thay vì hàn, mặt bích này kết nối với ống bằng hệ thống ren. Nó cực kỳ hữu ích cho các khu vực dễ cháy nổ (nơi không được dùng tia lửa hàn) hoặc các hệ thống nhỏ, áp lực thấp.

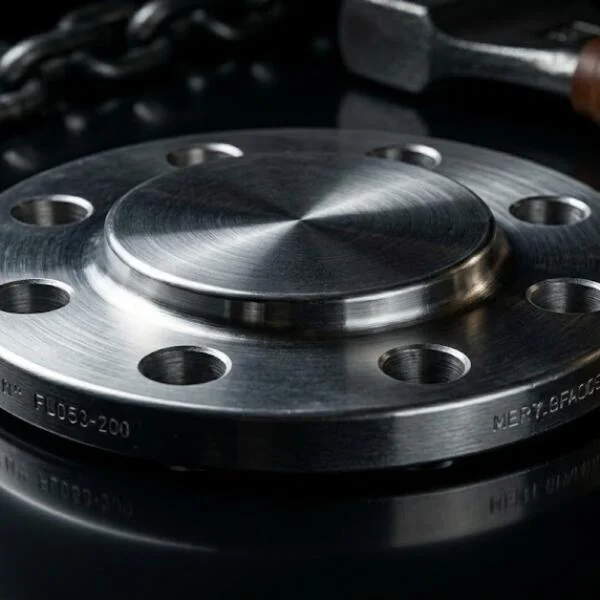

4. Flange mù (Blind Flange)

Đúng như tên gọi, đây là mặt bích không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc ngăn cách các đoạn ống trong quá trình bảo trì.

Thông số kỹ thuật flange 2 inch cần đặc biệt lưu ý

Sai lầm lớn nhất của người mua hàng là chỉ quan tâm đến kích thước 2 inch. Thực tế, cùng là 2 inch nhưng nếu khác tiêu chuẩn, bạn hoàn toàn không thể lắp chúng khớp với nhau.

• Kích thước danh nghĩa: DN50 / 2" / Phi 60.

• Tiêu chuẩn sản xuất:

  • ANSI (Mỹ): Phổ biến nhất là Class 150, Class 300.

  • JIS (Nhật Bản): Thường dùng JIS 10K, JIS 16K.

  • BS/DIN (Anh/Đức): Phổ biến là PN10, PN16.

• Số lỗ bulong: Đối với tiêu chuẩn JIS 10K 2 inch, thường có 4 lỗ, nhưng ở các tiêu chuẩn áp lực cao hơn hoặc hệ tiêu chuẩn khác, số lỗ và đường kính lỗ có thể thay đổi.

Vì sao cùng 2 inch nhưng không lắp được với nhau? Đó là do đường kính vòng tâm lỗ bulong (PCD) và độ dày thân bích quy định bởi mỗi quốc gia là khác nhau. Hãy luôn kiểm tra hệ thống hiện tại của bạn đang dùng chuẩn ANSI hay JIS trước khi đặt hàng.

So sánh flange galvanis với flange inox và thép đen

Để giúp bạn có cái nhìn khách quan về kinh tế và kỹ thuật, hãy xem bảng so sánh dưới đây:

Insight chuyên gia: Mặt bích galvanis 2 inch chính là "điểm ngọt" về chi phí. Nó mang lại khả năng chống ăn mòn đủ tốt cho hầu hết các ứng dụng dân dụng và công nghiệp nhẹ với mức giá chỉ nhỉnh hơn thép đen một chút, trong khi rẻ hơn rất nhiều so với inox.

Khi nào nên ưu tiên sử dụng flange galvanis 2 inch?

Sản phẩm này là "vua" trong các phân khúc sau:

• Hệ thống PCCC: Đây là quy chuẩn bắt buộc để đảm bảo ống không bị gỉ sét làm tắc nghẽn đầu phun sprinkler sau nhiều năm chờ đợi.

• Hệ thống cấp thoát nước: Chống lại sự ăn mòn của nước sinh hoạt và nước thải đã qua xử lý.

• Hệ thống khí nén: Đảm bảo độ kín khít và sạch sẽ cho dòng khí.

Những sai lầm thường gặp dẫn đến hậu quả nghiêm trọng

• Chọn sai tiêu chuẩn: Mua bích JIS về lắp cho van chuẩn ANSI. Kết quả là lỗ bulong không khớp, buộc phải khoan lại làm hỏng lớp mạ kẽm.

• Bỏ qua áp lực: Dùng mặt bích PN10 cho hệ thống có áp lực đỉnh lên đến 15 bar sẽ gây biến dạng bích và nổ gioăng.

• Sử dụng hàng mạ điện phân cho môi trường ngoài trời: Mạ điện phân có lớp kẽm rất mỏng, sẽ bong tróc chỉ sau vài tháng. Với môi trường khắc nghiệt, phải dùng mạ kẽm nhúng nóng.

Hướng dẫn cách chọn và lắp đặt flange galvanis chuẩn xác

Checklist mua hàng:

1. Xác định tiêu chuẩn: Hệ thống của bạn là JIS, ANSI, hay BS?

2. Kiểm tra áp lực làm việc: Áp lực vận hành thường xuyên là bao nhiêu (10 bar, 16 bar hay cao hơn)?

3. Lựa chọn kiểu kết nối: Cần hàn trượt (Slip-on) cho dễ hay cần hàn cổ (Weld Neck) để chịu lực?

4. Kiểm tra chất lượng lớp mạ: Bề mặt kẽm phải mịn, không có nốt sần lớn hoặc vết trầy xước sâu chạm đến lớp thép.

Lưu ý khi lắp đặt:

• Siết bulong đối xứng: Luôn siết bulong theo hình sao hoặc đối chéo để lực ép lên gioăng đều nhất, tránh làm vênh mặt bích.

• Dùng đúng loại gioăng: Đừng tiết kiệm bằng cách dùng gioăng cũ hoặc gioăng không phù hợp với nhiệt độ của lưu chất.

• Căn chỉnh tâm: Đảm bảo hai đầu ống đồng tâm trước khi siết bulong để tránh ứng suất dư gây nứt mối hàn.

FAQ – Những câu hỏi thường gặp về flange galvanis

1. Flange galvanis 2 inch tương đương với DN bao nhiêu?

Mặt bích 2 inch tương đương với DN50. Tuy nhiên, bạn cần lưu ý đường kính ngoài của ống đi kèm thường là 60.3mm (theo chuẩn ASME) hoặc 60mm (theo một số chuẩn ISO).

2. Mặt bích mạ kẽm có bị gỉ không?

Có. Lớp mạ kẽm chỉ là lớp bảo vệ hy sinh. Nếu lớp mạ bị trầy xước sâu hoặc tiếp xúc với hóa chất ăn mòn mạnh (axit, muối biển nồng độ cao), lõi thép bên trong vẫn sẽ bị gỉ. Trong môi trường biển, bạn nên cân nhắc chuyển sang inox.

3. Tại sao giá mặt bích 2 inch giữa các đơn vị lại chênh lệch lớn?

Giá phụ thuộc vào: Độ dày (hàng thiếu ly vs hàng đủ chuẩn), Phương pháp mạ (điện phân rẻ hơn nhúng nóng), và Tiêu chuẩn áp lực (bích PN16 luôn đắt hơn PN10).

4. Có thể hàn mặt bích đã mạ kẽm không?

Được, nhưng cần lưu ý: Khi hàn, lớp kẽm sẽ bị cháy và tạo ra khói độc. Bạn nên mài sạch lớp kẽm tại vị trí hàn và sau khi hàn xong phải sơn bù kẽm lạnh để bảo vệ mối hàn.

Kết luận

Flange galvanis 2 inch là mắt xích không thể thiếu để đảm bảo sự vận hành an toàn và bền bỉ của hệ thống đường ống. Việc hiểu rõ về tiêu chuẩn (ANSI, JIS, BS), áp lực và phương pháp mạ sẽ giúp bạn tối ưu hóa chi phí đầu tư và tránh được những sự cố rò rỉ đáng tiếc.
