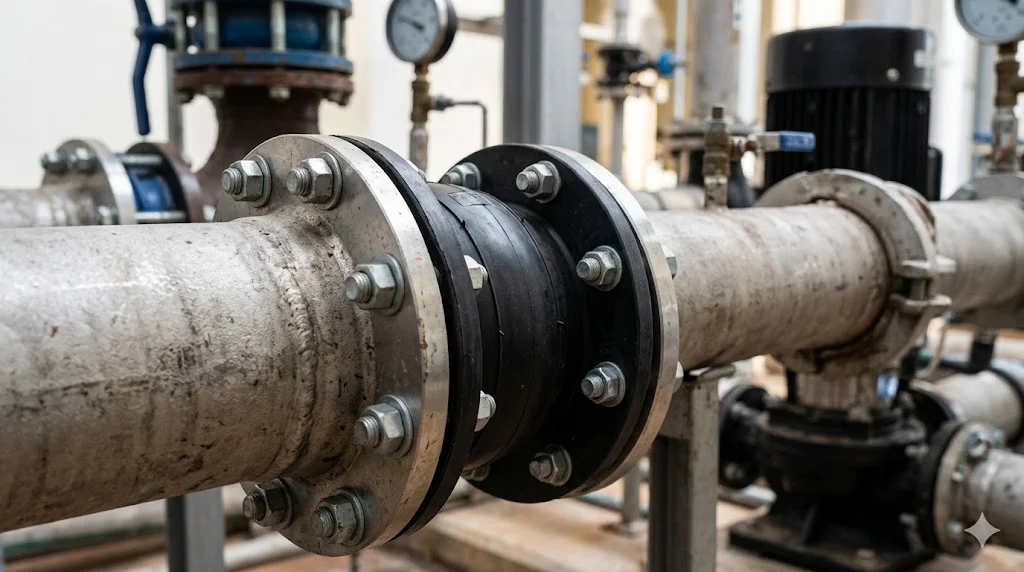

Khớp Nối Mềm DN150: Giải Pháp Chống Rung Và Bảo Vệ Đường Ống Toàn Diện

Trong quá trình vận hành các hệ thống đường ống công nghiệp kích thước lớn như DN150, một trong những hiện tượng gây đau đầu nhất cho các kỹ sư chính là sự rung lắc dữ dội. Khi máy bơm công suất lớn khởi động hoặc khi áp suất dòng lưu chất thay đổi đột ngột, toàn bộ trục ống có thể bị dao động mạnh, tạo ra tiếng ồn khó chịu và gây ứng suất lên các điểm nối.

Vấn đề nằm ở chỗ: Nếu không có phương án xử lý kịp thời, những rung động này tích lựu theo thời gian sẽ dẫn đến nứt vỡ đường ống, hỏng hóc các thiết bị đắt tiền như van, đồng hồ đo hoặc làm rò rỉ tại các mặt bích. Nhiều đơn vị thi công hiện nay vẫn chỉ chú trọng vào việc gia cố ống thép cứng mà quên mất một linh kiện then chốt trong việc hóa giải lực động năng này.

Khớp nối mềm DN150 chính là "vị cứu tinh" giúp hệ thống của bạn vận hành êm ái và bền bỉ hơn. Tuy nhiên, giữa hàng chục loại vật liệu và tiêu chuẩn áp suất, việc lựa chọn đúng thiết bị phù hợp không phải là điều đơn giản. Bài viết này sẽ phân tích sâu dưới góc độ chuyên gia để giúp bạn có cái nhìn chuẩn xác nhất trước khi ra quyết định đầu tư.

Khớp nối mềm DN150 là gì? Định nghĩa và Cấu tạo

Về mặt kỹ thuật, khớp nối mềm DN150 (Flexible Joint DN150) là một thiết bị nối ghép trên đường ống có đường kính danh nghĩa 150mm (tương đương khoảng 6 inch hoặc phi 168mm). Đặc tính nổi bật nhất của thiết bị này là khả năng đàn hồi, cho phép nó biến dạng trong một giới hạn nhất định để hấp thụ các sai lệch về vị trí và triệt tiêu rung động.

Cấu tạo chi tiết của một khớp nối tiêu chuẩn

Một bộ khớp nối mềm DN150 chất lượng cao thường bao gồm ba thành phần chính:

• Thân mềm (Bellows/Body): Đây là phần cốt lõi, thường được làm từ cao su tổng hợp (EPDM, NBR) hoặc inox (thép không gỉ 304/316) dạng sóng. Phần thân này có nhiệm vụ co giãn để triệt tiêu lực.

• Mặt bích hoặc đầu nối (Flanges/Ends): Hai đầu thiết bị được trang bị mặt bích thép hoặc inox theo các tiêu chuẩn như JIS 10K, ANSI 150, BS PN16 để kết nối chắc chắn vào hệ thống.

• Lớp gia cường (Reinforcement): Đối với khớp cao su, bên trong thường có các lớp sợi nylon hoặc thép để chịu được áp suất cao mà không bị biến dạng quá mức.

Vai trò thực tế: Thiết bị đóng vai trò như một "giảm xóc" cho đường ống, giúp giảm rung chấn từ máy bơm truyền ra, bảo vệ các mối nối cứng khỏi bị phá hủy và kéo dài tuổi thọ cho toàn bộ hệ thống cơ điện (MEP).

Nguyên lý hoạt động của khớp nối mềm trong hệ thống công nghiệp

Tại sao một đoạn nối ngắn lại có thể bảo vệ cả một hệ thống dài hàng trăm mét? Câu trả lời nằm ở nguyên lý chuyển đổi năng lượng. Khi máy bơm hoặc các thiết bị cơ khí vận hành, chúng tạo ra dao động cơ học. Nếu đường ống là một khối thép cứng hoàn toàn, năng lượng rung này sẽ truyền thẳng dọc theo đường ống, gây ra hiện tượng cộng hưởng và làm lỏng lẻo các vị trí bắt vít.

Cơ chế hoạt động của khớp nối mềm:

1. Hấp thụ dao động: Thân khớp với vật liệu đàn hồi sẽ biến dạng liên tục theo tần số rung của thiết bị, chuyển hóa động năng của rung động thành nhiệt năng siêu nhỏ bên trong vật liệu.

2. Bù đắp sai lệch: Trong quá trình lắp đặt hoặc do tác động nhiệt, đường ống có thể bị lệch trục (Lateral), giãn nở dọc (Axial) hoặc lệch góc (Angular). Khớp nối mềm sẽ tự biến đổi hình dạng để khớp nối các đoạn ống bị lệch này mà không gây căng thẳng lên thành ống.

Vì sao hệ thống lớn bắt buộc phải dùng? Với đường ống DN150, khối lượng lưu chất bên trong là rất lớn. Khi dòng chảy thay đổi vận tốc đột ngột (hiện tượng búa nước), lực tác động lên thành ống là cực kỳ khủng khiếp. Nếu không có khớp nối mềm để "hóa giải" bớt xung lực, ứng suất sẽ tập trung tại các co, tê hoặc van, dẫn đến thảm họa rò rỉ hoặc vỡ ống chỉ sau một thời gian ngắn vận hành.

Phân loại khớp nối mềm DN150 phổ biến hiện nay

Dựa trên môi trường sử dụng và yêu cầu kỹ thuật, khớp nối mềm DN150 được chia thành các loại chính sau:

1. Khớp nối mềm cao su (Rubber Expansion Joint)

Đây là loại phổ biến nhất trong các hệ thống cấp thoát nước, xử lý nước thải và hệ thống điều hòa không khí (HVAC).

• Ưu điểm: Giá thành rẻ, khả năng giảm chấn cực tốt, dễ lắp đặt.

• Nhược điểm: Khả năng chịu nhiệt và hóa chất bị giới hạn bởi đặc tính của cao su.

2. Khớp nối mềm inox (Stainless Steel Flexible Hose)

Loại này có thân làm từ các lớp sóng inox, thường bọc thêm lớp lưới thép bên ngoài để tăng cường khả năng chịu áp.

• Ưu điểm: Chịu được nhiệt độ cực cao (trên 300°C), chịu áp suất lớn và kháng hóa chất tốt. Thường dùng cho hệ hơi nóng (steam), dầu nóng hoặc hóa chất ăn mòn.

• Nhược điểm: Giá thành cao hơn nhiều so với loại cao su và khả năng giảm rung động âm thanh không bằng cao su.

3. Khớp nối chống rung lò xo

Thường được lắp đặt tại chân máy bơm hoặc các vị trí máy móc có độ rung cực đại. Nó sử dụng lò xo thép để cách ly rung động giữa thiết bị và nền móng hoặc đường ống.

Bảng so sánh nhanh các loại khớp nối mềm DN150

Thông số kỹ thuật khớp nối mềm DN150 cần đặc biệt lưu ý

Việc chọn sai thông số kỹ thuật không chỉ làm giảm hiệu quả chống rung mà còn tiềm ẩn nguy cơ "nổ khớp" ngay khi hệ thống đạt áp suất vận hành. Dưới đây là các thông số bạn bắt buộc phải kiểm tra:

• Kích thước danh nghĩa: DN150 (Tương đương phi 168mm).

• Áp lực làm việc: Phổ biến nhất là PN10, PN16 hoặc PN25. Hãy đảm bảo áp lực định mức của khớp cao hơn ít nhất 20% so với áp suất vận hành thực tế của bơm.

• Nhiệt độ làm việc: Đối với hệ thống nước nóng trung tâm, hãy chọn khớp cao su EPDM (chịu đến 120°C). Đối với lò hơi, bắt buộc dùng inox.

• Tiêu chuẩn mặt bích: Phải trùng khớp với tiêu chuẩn của hệ thống sẵn có (ví dụ: bích JIS 10K không thể lắp vừa bích BS PN16 do khác tâm lỗ bulong).

• Độ giãn nở: Kiểm tra các chỉ số về Axial Compression (độ nén dọc), Axial Elongation (độ giãn dọc) và Lateral Deflection (độ lệch ngang) mà nhà sản xuất cung cấp để phù hợp với độ rung lắc của máy.

So sánh khớp nối mềm và khớp nối cứng: Tại sao không thể thay thế?

Nhiều đơn vị vì muốn tiết kiệm chi phí ban đầu nên đã sử dụng các loại khớp nối cứng (vật liệu gang, thép cố định) thay cho khớp nối mềm. Điều này là một sai lầm nghiêm trọng về mặt kỹ thuật.

• Về khả năng hấp thụ: Khớp nối cứng chỉ có tác dụng kết nối nhanh các đoạn ống nhưng hoàn toàn không thể hấp thụ rung động hay bù đắp giãn nở nhiệt. Trong khi đó, khớp nối mềm có thể "thở" cùng với hệ thống.

• Về độ bền hệ thống: Sử dụng khớp nối cứng trên hệ thống máy bơm rung mạnh sẽ làm các bulong mặt bích nhanh chóng bị lỏng và mối hàn bị xé toạc. Khớp nối mềm đóng vai trò là "điểm đứt an toàn", bảo vệ toàn bộ trục đường ống đắt tiền phía sau.

Insight chuyên gia: Nếu hệ thống của bạn là một hệ thống tĩnh, ổn định tuyệt đối về nhiệt và không có rung động (như đường ống dẫn nước tự chảy), khớp nối cứng là đủ. Nhưng với mọi hệ thống có máy bơm hoặc thay đổi nhiệt độ, khớp nối mềm DN150 là yêu cầu bắt buộc.

Ứng dụng thực tế: Khi nào và ở đâu cần lắp khớp nối mềm DN150?

Kích thước DN150 là kích thước chuẩn trong rất nhiều hạ tầng kỹ thuật công nghiệp và dân dụng:

1. Trạm bơm nước: Lắp đặt ngay tại đầu hút và đầu đẩy của máy bơm nước cấp, máy bơm PCCC để triệt tiêu độ rung từ động cơ truyền sang đường ống chính.

2. Hệ thống Chiller/HVAC: Sử dụng trong các tòa nhà cao tầng để hấp thụ sự giãn nở nhiệt của nước lạnh và nước nóng trong đường ống.

3. Nhà máy xử lý nước thải: Kết nối giữa các bồn chứa và máy thổi khí, nơi có độ rung động cực lớn.

4. Hệ thống đường ống dẫn dầu, hóa chất: Sử dụng khớp nối mềm inox để đảm bảo an toàn, tránh rò rỉ gây cháy nổ khi có địa chấn hoặc rung lắc.

Những sai lầm thường gặp khiến khớp nối nhanh hỏng

• Lắp sai hướng: Một số loại khớp nối mềm có hướng dòng chảy quy định (thường là khớp inox có lõi trong), lắp ngược sẽ gây tổn thất áp suất và hỏng khớp.

• Không sử dụng thanh giới hạn (Control Rods): Với áp suất lớn, khớp nối mềm có xu hướng bị kéo giãn quá mức dẫn đến rách. Việc lắp thêm thanh giới hạn là bắt buộc ở các vị trí áp cao.

• Chọn sai vật liệu: Dùng khớp cao su thường cho dầu dẫn đến việc cao su bị trương nở và mủn ra sau vài tuần sử dụng.

Checklist hướng dẫn chọn mua khớp nối mềm DN150 chuẩn xác

Để đảm bảo bạn mua đúng sản phẩm chất lượng, hãy thực hiện theo checklist sau:

1. Xác định kích thước: Chắc chắn là đường ống của bạn là DN150 (Phi 168mm).

2. Chọn vật liệu theo môi trường:

   • Nước sạch, nước thải, HVAC: Chọn Cao su EPDM.

   • Dầu, khí đốt: Chọn Cao su NBR hoặc Inox.

   • Hơi nóng, hóa chất: Chọn Inox 304/316.

3. Xác định áp lực làm việc: Hệ thống chạy 10 bar hay 16 bar?

4. Kiểm tra tiêu chuẩn kết nối: Mặt bích JIS, DIN hay ANSI?

5. Yêu cầu giấy tờ: Sản phẩm phải có chứng chỉ CO/CQ (chứng nhận xuất xứ và chất lượng) và biên bản thử áp từ nhà máy.

Lưu ý khi lắp đặt: Khi lắp khớp nối mềm DN150, tuyệt đối không để khớp chịu tải trọng của cả đường ống. Bạn phải có giá đỡ (Support) ống chắc chắn ở hai đầu khớp để đảm bảo thiết bị chỉ làm nhiệm vụ hấp thụ rung động, không phải nâng đỡ ống.

FAQ – Những câu hỏi thường gặp về khớp nối mềm DN150

1. DN150 là bao nhiêu inch?

DN150 tương đương với ống 6 inch. Trong thực tế thi công tại Việt Nam, nó thường được gọi là ống phi 168mm.

2. Khớp nối mềm có bắt buộc phải dùng không?

Đối với các vị trí kết nối máy bơm, máy nén khí hoặc đường ống đi qua khe co giãn của tòa nhà, khớp nối mềm là bắt buộc để đảm bảo an toàn kỹ thuật.

3. Khớp nối mềm cao su và inox, cái nào bền hơn?

Xét về tuổi thọ vật liệu trong điều kiện chuẩn, khớp nối inox bền hơn vì không bị lão hóa bởi thời tiết. Tuy nhiên, về khả năng triệt tiêu tiếng ồn, khớp cao su lại tỏ ra hiệu quả hơn.

4. Tại sao khớp nối mềm của tôi hay bị rách sau vài tháng?

Nguyên nhân chủ yếu do: Áp suất thực tế cao hơn áp suất thiết kế, hoặc bạn đang dùng khớp nối cao su kém chất lượng (lớp bố thép mỏng), hoặc do lắp đặt bị kéo giãn quá mức mà không có thanh giới hạn.

Kết luận

Khớp nối mềm DN150 không chỉ là một phụ kiện kết nối đơn thuần, mà là "tấm khiên" bảo vệ sự ổn định và an toàn cho toàn bộ hệ thống đường ống của bạn. Đầu tư một khớp nối chất lượng, đúng thông số kỹ thuật là cách tốt nhất để tiết kiệm chi phí bảo trì và tránh những rủi ro dừng máy không đáng có.
