Bơm bánh răng ăn khớp trong: Giải pháp kỹ thuật đỉnh cao cho mọi hệ thống chất lỏng độ nhớt cao

Trong các nhà máy công nghiệp hiện đại, việc vận chuyển các loại chất lỏng có độ nhớt cao là một thách thức kỹ thuật không nhỏ. Trong khi nước hoặc các chất lỏng có độ nhớt thấp dễ dàng di chuyển qua mọi loại máy bơm, thì các loại lưu chất như dầu bôi trơn, nhựa đường, mật rỉ đường, sơn, hay keo công nghiệp lại yêu cầu những "công cụ" chuyên biệt. Chính trong bối cảnh đó, bơm bánh răng ăn khớp trong đã khẳng định được vị thế là một trong những giải pháp kỹ thuật tối ưu, bền bỉ và hiệu quả nhất hiện nay.

Việc hiểu sâu sắc về loại bơm này không chỉ dừng lại ở việc lắp đặt, mà còn là chìa khóa để tối ưu hóa quy trình sản xuất, tiết kiệm năng lượng và giảm thiểu chi phí bảo trì hệ thống. Bài viết này sẽ đi sâu vào mọi khía cạnh kỹ thuật, giúp bạn có cái nhìn toàn diện để đưa ra quyết định đầu tư đúng đắn.

1. Bản chất và vai trò của bơm bánh răng ăn khớp trong

Bơm bánh răng ăn khớp trong (Internal Gear Pump) là dòng bơm thể tích cao cấp, được thiết kế với cấu tạo hình học đặc biệt để xử lý các loại lưu chất "khó chiều". Khác với các dòng bơm ly tâm vốn tạo ra áp lực bằng động năng, bơm bánh răng hoạt động bằng cách thay đổi thể tích buồng chứa một cách cưỡng bức.

Tại sao ngành công nghiệp lại cần đến loại bơm này?

• Xử lý độ nhớt cực đại: Chất lỏng càng đặc, bơm bánh răng ăn khớp trong càng hoạt động ổn định. Điều này giúp các ngành sản xuất nhựa, hóa chất hay thực phẩm luôn giữ được dòng chảy đều đặn mà không gặp hiện tượng xâm thực (cavitation).

• Vận hành êm ái: Nhờ cơ cấu ăn khớp trong, các bánh răng vận động một cách "tĩnh lặng", giảm thiểu sự rung lắc truyền từ máy bơm vào hệ thống đường ống.

• Tính ổn định trong áp suất: Dù là chất lỏng có độ nhớt biến thiên, dòng bơm này vẫn đảm bảo lưu lượng xả ra không bị ngắt quãng, tạo môi trường làm việc lý tưởng cho các hệ thống lọc hay máy đóng chiết.

Sự tin cậy của loại bơm này chính là yếu tố giúp các hệ thống sản xuất không bị gián đoạn, từ đó nâng cao hiệu suất tổng thể của nhà máy.

2. Nguyên lý hoạt động: Sự tinh tế của cơ khí truyền động

Sức mạnh của bơm bánh răng ăn khớp trong nằm ở sự kết hợp nhịp nhàng giữa hai bánh răng: bánh răng chủ động (bên trong) và bánh răng bị động (bên ngoài) được bao bọc bởi một lớp vỏ bơm chắc chắn.

Chu trình làm việc hoàn hảo

1. Giai đoạn hút (Gia tăng thể tích): Khi trục bơm quay, bánh răng chủ động kéo theo bánh răng bị động. Tại cửa hút, các răng tách dần ra, tạo thành một khoang chứa ngày càng lớn. Chênh lệch áp suất tại đây tạo ra lực hút, kéo chất lỏng vào đầy các rãnh răng.

2. Giai đoạn vận chuyển (Di chuyển vòng quanh): Chất lỏng được giữ chặt trong các rãnh răng và di chuyển dọc theo mặt trong của thân bơm. Lưỡi liềm (crescent) nằm ở giữa đóng vai trò như một bức tường ngăn, buộc chất lỏng phải đi vòng theo hình cung, không để xảy ra hiện tượng rò rỉ ngược từ cửa xả về cửa hút.

3. Giai đoạn xả (Giảm thể tích): Khi tiến về cửa xả, các răng của bánh răng chủ động tiến vào ăn khớp trở lại với bánh răng bị động. Thể tích khoang chứa bị ép lại, chất lỏng bị đẩy ra ngoài với áp suất ổn định, liên tục và không có xung áp đáng kể.

Chính nhờ cơ chế này mà bơm bánh răng ăn khớp trong có khả năng tự mồi rất cao, ngay cả khi bơm không hoàn toàn đầy chất lỏng lúc khởi động, giúp tiết kiệm thời gian vận hành đáng kể.

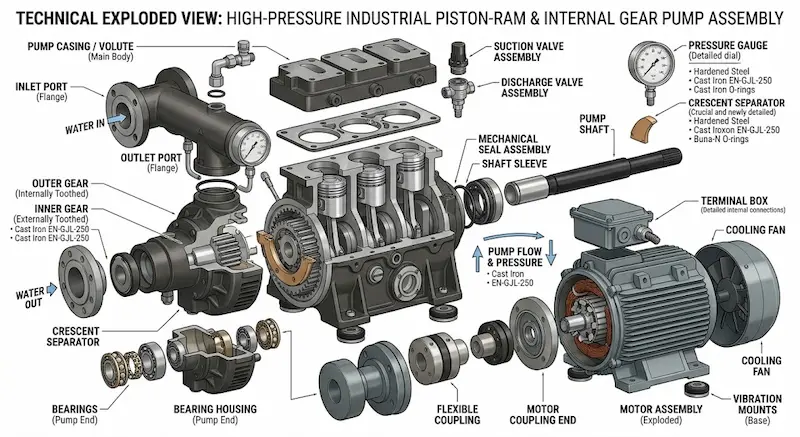

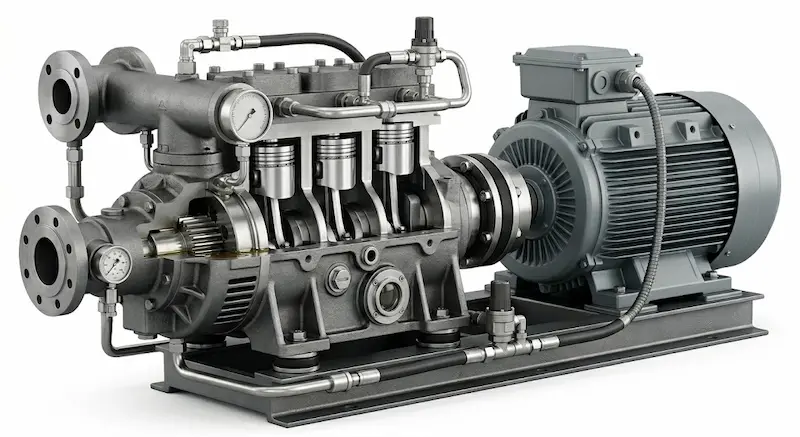

3. Cấu tạo chi tiết: Độ chính xác là chìa khóa

Một chiếc bơm bánh răng ăn khớp trong đạt chuẩn là sự kết hợp của các bộ phận được gia công với độ chính xác micron:

• Bánh răng trong: Thường có kích thước nhỏ hơn, làm nhiệm vụ chủ động truyền lực.

• Bánh răng ngoài: Có đường kính lớn hơn, đóng vai trò bị động, ôm trọn bánh răng trong để tạo không gian buồng bơm.

• Lưỡi liềm (Crescent): Đây là "trái tim" của sự khác biệt. Nó chia tách môi trường áp suất cao và áp suất thấp. Nếu lưỡi liềm bị mòn hoặc hư hỏng, hiệu suất của bơm sẽ giảm sút nghiêm trọng.

• Trục bơm và Phớt làm kín: Trục bơm được tôi cứng để chịu được mô-men xoắn lớn. Phớt làm kín (có thể là phớt cơ khí - mechanical seal hoặc tết chèn - gland packing) đảm bảo chất lỏng đặc không bị rò rỉ ra môi trường, đặc biệt quan trọng khi bơm các hóa chất độc hại.

• Thân bơm: Được thiết kế với khoang rỗng hoặc lớp vỏ áo (jacket) để gia nhiệt bằng hơi nước hoặc dầu nóng nếu cần thiết, giúp làm lỏng hóa chất đang bị đông đặc trước khi bơm.

4. Các dòng bơm phổ biến và tiêu chí lựa chọn

Trên thị trường hiện nay, có nhiều biến thể để đáp ứng các nhu cầu riêng biệt:

• Dòng tiêu chuẩn (Cast Iron): Dùng cho dầu bôi trơn, dầu diesel, dầu thủy lực. Giá thành hợp lý, độ bền cao.

• Dòng Inox (Stainless Steel 304/316): Dùng trong ngành dược phẩm, thực phẩm (bơm mật, siro, hương liệu) hoặc hóa chất ăn mòn cao.

• Dòng chịu nhiệt (High-Temperature): Được lắp thêm bộ tản nhiệt hoặc sử dụng vật liệu chịu nhiệt, dùng trong ngành dầu tải nhiệt (thermal oil).

Để chọn đúng loại bơm, cần lưu ý:

1. Độ nhớt của chất lỏng: Đây là yếu tố quan trọng nhất. Nếu độ nhớt quá cao, bạn cần chọn dòng bơm có khe hở cơ khí lớn hơn một chút để giảm ma sát nhiệt.

2. Nhiệt độ làm việc: Phải chọn vật liệu phớt phù hợp (Viton, PTFE, hay Graphite) để tránh phớt bị cứng hoặc chảy do nhiệt.

3. Áp suất hệ thống: Tính toán kỹ để tránh việc bơm phải vận hành quá áp trong thời gian dài.

5. So sánh: Ăn khớp trong vs Ăn khớp ngoài

Người dùng thường phân vân giữa hai loại bơm bánh răng. Dưới đây là bảng phân tích chuyên sâu:

Kết luận: Nếu hệ thống của bạn cần sự êm ái, độ ổn định tuyệt đối và xử lý chất lỏng đặc quánh, Internal Gear Pump là lựa chọn vượt trội. Ngược lại, nếu nhu cầu đơn giản với chi phí đầu tư thấp, bạn có thể cân nhắc loại ăn khớp ngoài.

6. Những sai lầm "đắt giá" khi vận hành và cách khắc phục

Dù là dòng bơm bền bỉ, nhưng nếu sử dụng sai cách, bạn sẽ đối mặt với chi phí sửa chữa không hề nhỏ:

• Sai lầm 1: Vận hành khi không có chất lỏng (Chạy khô). Điều này làm bánh răng ma sát trực tiếp với thân bơm, dẫn đến sinh nhiệt và biến dạng bánh răng chỉ sau vài phút. Khắc phục: Lắp đặt cảm biến dòng chảy (flow switch) hoặc relay bảo vệ.*

• Sai lầm 2: Không gia nhiệt chất lỏng đông đặc. Nếu bơm các chất như nhựa đường hay mật mà không gia nhiệt, độ nhớt tăng vọt gây quá tải mô-tơ, dẫn đến cháy cuộn dây. Khắc phục: Luôn sử dụng bơm có vỏ áo gia nhiệt.*

• Sai lầm 3: Chọn sai phớt làm kín. Việc sử dụng phớt chịu dầu thông thường cho môi trường hóa chất sẽ làm phớt bị trương nở hoặc mủn, gây rò rỉ nghiêm trọng. Khắc phục: Luôn kiểm tra hóa tính của chất lỏng trước khi chọn phớt.*

• Sai lầm 4: Lắp ngược chiều quay. Làm chất lỏng không thể đẩy lên cửa xả, đồng thời tạo áp suất ngược gây hư hỏng phớt.

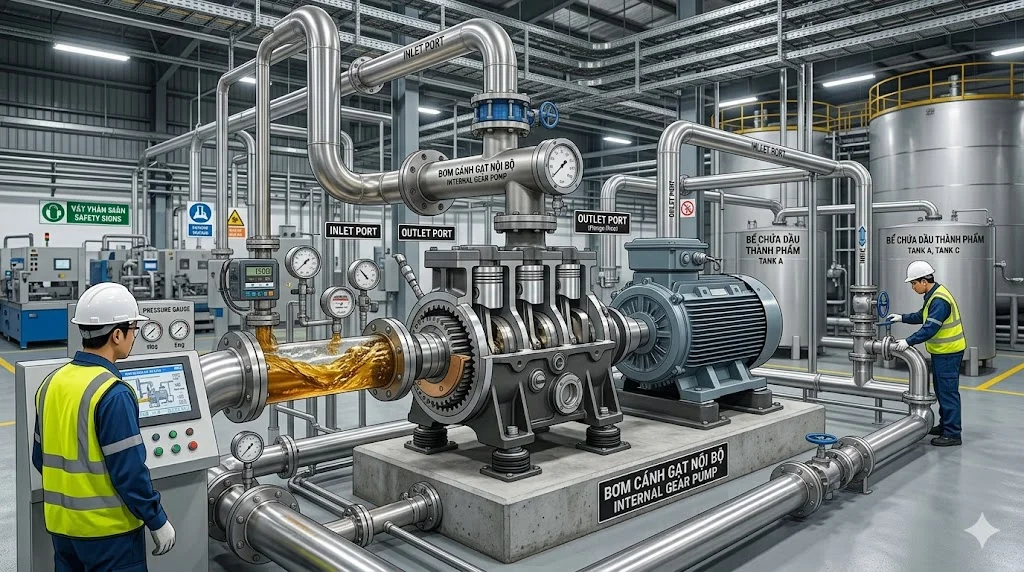

7. Checklist bảo trì cho hệ thống luôn khỏe mạnh

Để một hệ thống bơm bánh răng ăn khớp trong vận hành ổn định trong nhiều năm:

1. Kiểm tra độ rung: Sử dụng thiết bị đo rung cầm tay để phát hiện sớm các dấu hiệu mòn ổ trục.

2. Thay dầu định kỳ: Đảm bảo hệ thống truyền động (đối với dòng bơm có hộp giảm tốc) luôn đủ dầu bôi trơn.

3. Vệ sinh định kỳ: Đối với các ngành thực phẩm hoặc hóa chất, việc vệ sinh buồng bơm bằng dung dịch chuyên dụng sau ca làm việc là bắt buộc.

4. Kiểm tra áp suất định kỳ: Nếu thấy áp suất giảm dần, đó là dấu hiệu của sự mài mòn bánh răng hoặc cần thay phớt mới.

8. FAQ: Câu hỏi thường gặp về Internal Gear Pump

1. Bơm bánh răng ăn khớp trong là gì và tại sao nó lại được gọi là bơm thể tích?

 Đây là loại bơm sử dụng hai bánh răng (một trong, một ngoài) ăn khớp với nhau để vận chuyển chất lỏng. Nó được gọi là bơm thể tích vì trong mỗi chu kỳ quay, bơm luôn vận chuyển một thể tích chất lỏng cố định giữa các rãnh răng từ cửa hút sang cửa xả, không phụ thuộc vào áp suất thay đổi của hệ thống.

2. Tại sao Internal Gear Pump lại là lựa chọn số 1 cho dầu nhớt và các chất lỏng đặc?

 Bơm ăn khớp trong có tốc độ quay thấp và đường dẫn chất lỏng mượt mà (không đi qua vùng ăn khớp trực tiếp). Thiết kế này giúp chất lỏng độ nhớt cao di chuyển dễ dàng mà không bị xé nhỏ hay làm biến đổi cấu trúc, đồng thời giảm thiểu ma sát nhiệt, giúp máy vận hành bền bỉ với các loại lưu chất đặc như mật rỉ, sơn hay nhựa.

9. Kết luận và lời khuyên từ chuyên gia

Bơm bánh răng ăn khớp trong không chỉ là một thiết bị cơ khí, mà là một giải pháp then chốt cho hiệu suất sản xuất. Với những đặc tính kỹ thuật vượt trội như khả năng tự mồi, sự vận hành êm ái và hiệu quả tuyệt vời với các lưu chất có độ nhớt cao, đây chắc chắn là khoản đầu tư thông minh cho bất kỳ nhà máy nào.

Tuy nhiên, lựa chọn một thiết bị đúng thông số chỉ là bước đầu. Việc bảo trì định kỳ, vận hành đúng quy trình và lắng nghe "tiếng nói" của thiết bị (thông qua độ rung, áp suất) mới là cách giúp bạn kéo dài tuổi thọ của hệ thống lên con số hàng chục năm.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về bơm bánh răng ăn khớp trong .
