Cấu tạo máy bơm nước áp lực cao: Hướng dẫn chuyên sâu từ A-Z cho người vận hành

Trong kỷ nguyên công nghiệp và đô thị hóa hiện nay, máy bơm nước áp lực cao đã trở thành "trái tim" của mọi hệ thống cấp nước, từ các tòa nhà chọc trời, khách sạn sang trọng đến các dây chuyền sản xuất thực phẩm khắt khe. Tuy nhiên, nhiều đơn vị vẫn đang vận hành thiết bị này theo lối mòn: chỉ biết bật – tắt mà không thực sự hiểu rõ bên trong máy gồm những gì. Cấu tạo máy bơm nước áp lực cao không phải là một tập hợp linh kiện ngẫu nhiên, mà là sự tính toán tinh vi của kỹ thuật thủy lực. Hiểu rõ cấu tạo không chỉ giúp bạn làm chủ thiết bị mà còn là phương thức hiệu quả nhất để ngăn chặn các sự cố đắt đỏ.

1. Vì sao cần hiểu cấu tạo máy bơm nước áp lực cao?

Nhiều người dùng cho rằng việc bảo trì hay sửa chữa là việc của thợ kỹ thuật, nhưng đó là một tư duy rủi ro. Khi bạn hiểu cấu tạo, bạn sẽ có cái nhìn bao quát về cách thiết bị vận hành. Sự cố như rò rỉ nước, tiếng ồn bất thường hay sụt áp đột ngột thường xuất phát từ những bộ phận rất nhỏ như phớt hay bạc đạn.

Việc nắm vững kiến thức này mang lại 4 lợi ích sống còn:

• Chọn đúng sản phẩm: Tránh tình trạng chọn bơm quá công suất gây lãng phí điện năng hoặc thiếu công suất khiến hệ thống không đạt áp lực mục tiêu.

• Vận hành thông minh: Biết được giới hạn của máy, tránh các lỗi như chạy khô (dry running) hay vận hành vượt quá lưu lượng cho phép.

• Bảo trì chủ động: Thay vì đợi máy hỏng mới sửa, bạn có thể dự báo các hư hỏng dựa trên dấu hiệu của từng linh kiện cụ thể.

• Tối ưu hóa chi phí: Hiểu rõ cấu tạo giúp bạn dễ dàng tìm kiếm linh kiện thay thế chính hãng hoặc tương đương, tránh bị "bắt chẹt" giá thành trong quá trình bảo trì.

2. Máy bơm nước áp lực cao là gì và cơ chế vận hành độc đáo

Máy bơm nước áp lực cao là dòng bơm ly tâm hoặc bơm trục vít chuyên dụng được thiết kế để vượt qua các trở lực lớn. Nếu máy bơm nước thông thường chỉ cần đẩy nước đi một khoảng cách gần, thì máy bơm áp lực cao phải tạo ra một lực đẩy mạnh mẽ để vượt qua ma sát đường ống dài hoặc độ cao hàng chục, hàng trăm mét.

Nguyên lý hoạt động – Từ cơ năng đến áp năng

Quá trình này diễn ra theo một chuỗi logic chặt chẽ:

1. Giai đoạn nạp: Nước được dẫn vào buồng bơm thông qua họng hút. Tại tâm cánh bơm, áp suất giảm xuống thấp, tạo ra vùng chân không để hút nước.

2. Giai đoạn gia tốc: Động cơ cung cấp mô-men xoắn làm cánh bơm quay với tốc độ cực lớn (thường từ 1450 – 2900 vòng/phút). Nước bị cuốn theo các rãnh cánh bơm, nhận động năng cực lớn.

3. Giai đoạn tạo áp: Nước từ cánh bơm văng ra ngoài buồng bơm, động năng dần chuyển đổi thành áp năng. Với các loại máy nhiều tầng cánh, nước sẽ tiếp tục đi qua các tầng cánh tiếp theo, mỗi tầng sẽ "bồi" thêm một lượng áp suất đáng kể cho đến khi đạt mức áp mục tiêu tại họng xả.

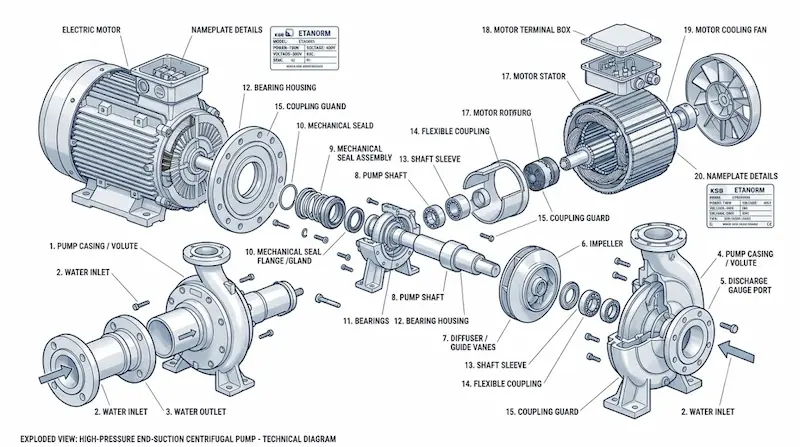

3. Phân tích chi tiết: Cấu tạo máy bơm nước áp lực cao

Cấu tạo của một chiếc bơm áp lực cao là sự phối hợp của nhiều bộ phận chịu lực và chịu nhiệt cao cấp.

Động cơ điện (Motor) – Nguồn năng lượng

Động cơ thường sử dụng điện 3 pha để đảm bảo sự ổn định. Đối với máy bơm áp lực cao, động cơ không chỉ cần công suất lớn mà còn cần có lớp cách điện Class F hoặc H để chịu được nhiệt độ cao khi làm việc cường độ lớn.

Cánh bơm (Impeller) – Trái tim của áp lực

Cánh bơm là bộ phận tiếp xúc trực tiếp với nước và biến đổi động năng. Có hai dạng chính là cánh hở và cánh kín. Trong các dòng bơm áp lực cao, cánh bơm kín được ưu tiên để tối ưu hóa lưu lượng và áp suất. Vật liệu đúc từ Inox 304 hoặc 316 là tiêu chuẩn vàng để chống lại hiện tượng xâm thực (cavitation) – kẻ thù số 1 của cánh bơm.

Buồng bơm (Pump Casing) – Dẫn hướng dòng chảy

Buồng bơm được thiết kế tối ưu hóa về mặt thủy lực để dẫn hướng nước từ cánh bơm này sang cánh bơm khác một cách mượt mà nhất, giảm thiểu tổn thất năng lượng do ma sát.

Trục bơm (Shaft) – Truyền tải lực

Trục bơm phải đạt độ chính xác cơ khí tuyệt đối. Bất kỳ độ lệch tâm nhỏ nào cũng có thể gây rung lắc toàn bộ hệ thống, dẫn đến hỏng phớt và bạc đạn.

Phớt cơ khí (Mechanical Seal) – Rào cản chống rò rỉ

Đây là bộ phận nhạy cảm nhất. Phớt làm nhiệm vụ làm kín trục bơm khi nó đang quay. Trong các môi trường nước nóng hoặc hóa chất, phớt được làm từ Silicon Carbide hoặc Tungsten Carbide để chịu được áp suất và nhiệt độ cao.

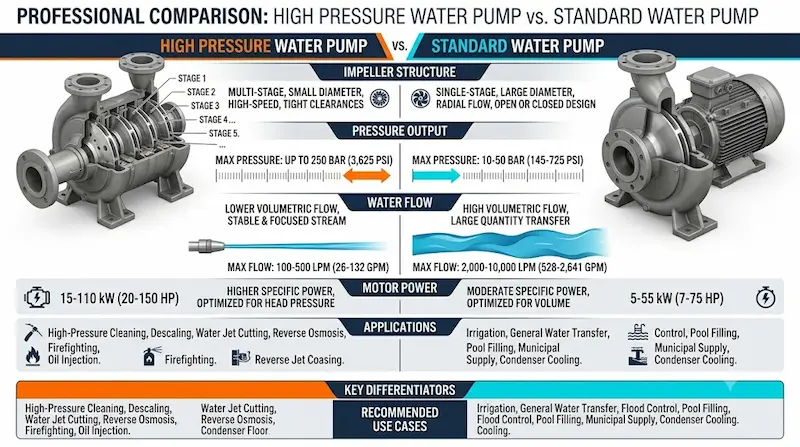

4. Phân loại cấu tạo: Sự khác biệt giữa các dòng máy

Việc phân loại dựa trên cấu tạo sẽ giúp bạn đưa ra lựa chọn chính xác cho dự án của mình:

• Bơm ly tâm áp lực cao (Multi-stage Centrifugal Pump): Cấu tạo theo kiểu "nối tiếp". Nước đi qua tầng cánh 1, sang tầng 2, rồi tầng 3... Điều này giải thích tại sao cùng một công suất, nhưng bơm nhiều tầng cánh lại tạo ra áp lực lớn hơn gấp nhiều lần so với bơm một tầng cánh.

• Bơm trục đứng (Vertical Multistage Pump): Cấu tạo này cho phép lắp đặt động cơ phía trên, tiết kiệm tối đa diện tích lắp đặt. Đây là lựa chọn hàng đầu cho các tòa nhà văn phòng và chung cư.

• Bơm áp lực cao kiểu piston: Ít phổ biến hơn trong cấp nước dân dụng nhưng lại cực kỳ phổ biến trong các hệ thống rửa xe công nghiệp hoặc phun sương. Cơ chế của nó là thay đổi thể tích buồng chứa, tạo ra áp lực cực lớn tại điểm cuối.

So sánh nhanh:

5. Những sai lầm "chết người" trong sử dụng máy bơm áp lực cao

Ngay cả khi bạn mua một chiếc máy đắt tiền, nó vẫn sẽ hỏng sớm nếu bạn mắc phải những sai lầm sau:

1. Không mồi nước: Việc khởi động máy trong buồng bơm không có nước sẽ làm nóng phớt và cánh bơm chỉ trong vài giây.

2. Chạy khô: Đây là nguyên nhân khiến phớt cơ khí bị nứt vỡ. Luôn phải lắp cảm biến chống chạy khô (flow switch hoặc pressure switch).

3. Không vệ sinh cánh bơm: Cặn bẩn và tạp chất tích tụ theo thời gian sẽ làm thay đổi độ cân bằng động của cánh, gây rung lắc mạnh.

4. Bỏ qua kiểm tra phớt: Phớt là linh kiện tiêu hao. Thay vì đợi nó chảy nước thành dòng mới thay, hãy kiểm tra độ rò rỉ định kỳ.

5. Chọn sai công suất: Mua bơm quá lớn so với nhu cầu khiến máy luôn chạy ở dải áp suất không tối ưu, vừa tốn điện vừa nhanh hỏng linh kiện.

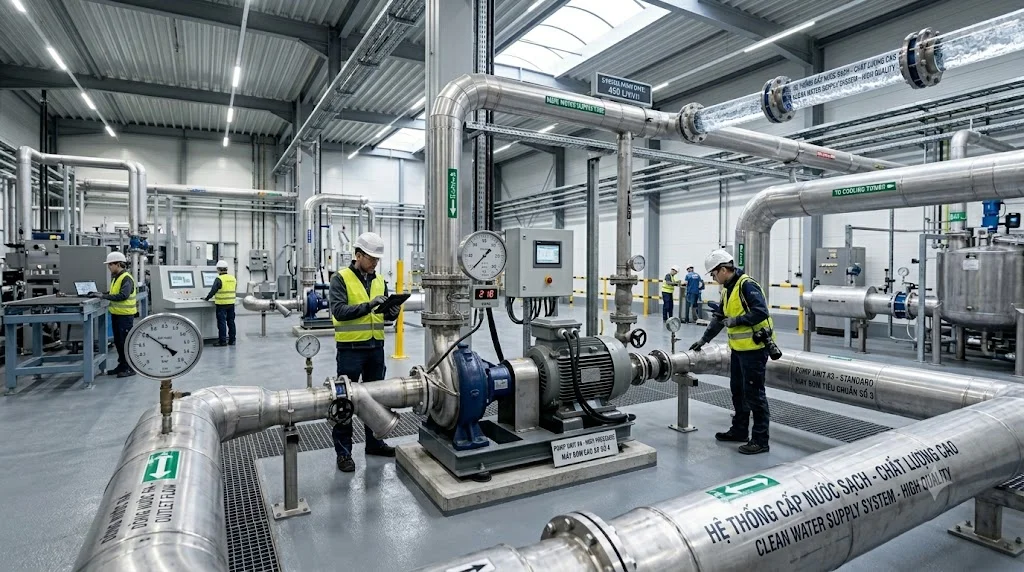

6. Checklist kiểm tra cấu tạo máy bơm nước áp lực cao trước khi xuống tiền

Khi tiếp cận một đơn vị cung cấp, hãy yêu cầu họ làm rõ các điểm sau trong hồ sơ kỹ thuật:

• Vật liệu cánh bơm: Nếu là nhựa, hãy hỏi rõ về khả năng chịu nhiệt và áp suất. Inox luôn là lựa chọn ưu tiên.

• Số tầng cánh: Phải tương thích với độ cao (cột áp) mà bạn cần.

• Thông số Phớt: Hỏi rõ loại phớt có thể chịu được áp lực tối đa là bao nhiêu?

• Thương hiệu bạc đạn (Bearing): Bạc đạn tốt (như SKF, NSK) quyết định độ êm của máy.

• Khả năng sửa chữa: Cấu tạo máy có cho phép tháo lắp rời từng bộ phận không, hay là đúc nguyên khối khó sửa chữa?

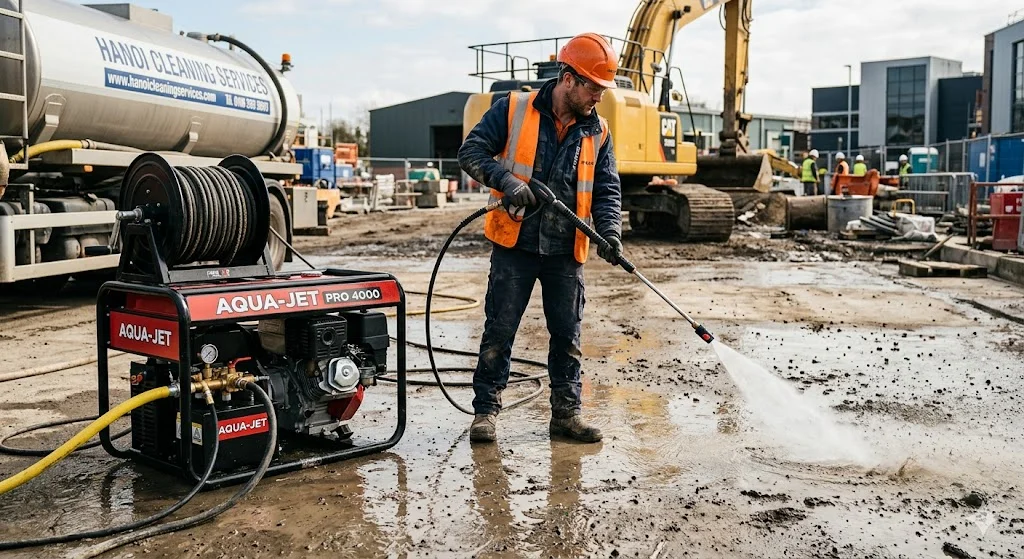

7. Lưu ý để máy bơm "sống dai" với thời gian

Máy bơm áp lực cao cần được chăm sóc như một cỗ máy công nghiệp thực thụ:

• Định kỳ bảo trì: Sau mỗi 6 tháng, hãy kiểm tra lại độ cách điện của động cơ.

• Lắp đặt biến tần (VFD): Đây là "phép màu" cho máy bơm áp lực cao. Nó giúp khởi động mềm, tránh cú sốc áp suất lên đường ống và tiết kiệm tới 40% điện năng tiêu thụ.

• Kiểm tra độ rung: Sử dụng các khớp nối chống rung để bảo vệ đường ống khỏi các rung động truyền từ thân bơm.

• Vệ sinh đường ống: Một đường ống đầy cặn bẩn sẽ tạo ra áp lực phản hồi lên bơm, làm giảm đáng kể tuổi thọ của phớt.

8. FAQ: Giải đáp thắc mắc chuyên sâu

Tại sao máy bơm nhiều tầng cánh lại tiết kiệm điện hơn bơm một tầng cánh công suất lớn?

 Vì bơm nhiều tầng cánh tập trung vào việc tạo áp suất theo từng bậc, hiệu suất chuyển đổi từ động năng sang áp năng của nó cao hơn rất nhiều so với việc bắt một tầng cánh đơn phải "gồng" hết áp lực.

Bộ phận nào trong cấu tạo máy bơm nước áp lực cao dễ hỏng nhất?

 Phớt cơ khí (Mechanical seal) và bạc đạn (Bearing). Đây là hai linh kiện chịu ma sát liên tục.

Tôi có nên tự sửa chữa máy bơm áp lực cao tại nhà?

 Nếu bạn có chuyên môn cơ điện, bạn có thể tự thay phớt. Tuy nhiên, việc cân bằng động cánh bơm và xử lý phần điện động cơ thì cần máy móc chuyên dụng của trung tâm bảo hành.

Làm sao để biết máy bơm của tôi đang bị quá tải?

 Hãy quan sát đồng hồ Ampe. Nếu dòng điện (A) vượt quá định mức ghi trên tem máy, bơm đang phải hoạt động quá khả năng của nó.

9. Kết luận

Cấu tạo máy bơm nước áp lực cao là một minh chứng cho sự kỳ diệu của kỹ thuật cơ khí. Từ những cánh bơm được đúc tinh xảo đến hệ thống phớt làm kín phức tạp, mỗi chi tiết đều đóng góp vào sự ổn định của cả một hệ thống lớn. Hiểu rõ cấu tạo không chỉ giúp bạn tránh được những rắc rối không đáng có mà còn giúp bạn đưa ra những quyết định đầu tư thông minh, hiệu quả.

Đừng để hệ thống của bạn bị đình trệ chỉ vì những hư hỏng có thể dự báo trước. Hãy trang bị kiến thức, vận hành đúng cách và bảo trì định kỳ.
