Van Một Chiều Khí Nén: Giải Pháp Bảo Vệ Hệ Thống Khí Nén An Toàn

Trong hệ thống vận hành khí nén công nghiệp, sự ổn định là ưu tiên hàng đầu. Tuy nhiên, hiện tượng khí nén chảy ngược từ bình chứa về máy nén khi hệ thống dừng đột ngột là rủi ro thường trực. Nếu không được ngăn chặn, dòng khí ngược này có thể gây hỏng hóc nghiêm trọng cho đầu nén, làm giảm tuổi thọ thiết bị và gây lãng phí năng lượng đáng kể. Đó là lý do tại sao việc sử dụng van 1 chiều khí nén trở thành tiêu chuẩn kỹ thuật bắt buộc trong bất kỳ thiết kế hệ thống nào.

Bài viết này sẽ đi sâu vào phân tích chuyên môn về thiết bị này, từ nguyên lý vận hành đến cách lựa chọn, giúp bạn tối ưu hóa hệ thống khí nén của mình một cách an toàn và hiệu quả nhất.

Tại Sao Hệ Thống Khí Nén Cần Van Một Chiều?

Bất kỳ hệ thống truyền dẫn khí nén nào cũng đều đối mặt với nguy cơ đảo chiều dòng chảy. Khi máy nén khí ngừng hoạt động nhưng áp suất trong bình chứa vẫn còn cao, khí nén có xu hướng tìm đường quay ngược trở lại buồng nén. Điều này không chỉ gây tổn thất áp suất mà còn tạo ra lực phản hồi nguy hiểm, gây hư hỏng cánh quạt, vòng bi hoặc các chi tiết cơ khí bên trong máy nén khí.

Van 1 chiều khí nén đóng vai trò như một "chốt chặn" thông minh. Nó chỉ cho phép dòng khí đi theo một hướng duy nhất từ nguồn tới thiết bị tiêu thụ và tự động đóng kín ngay khi dòng chảy dừng lại hoặc đảo chiều. Việc lắp đặt thiết bị này không chỉ là giải pháp bảo vệ hệ thống mà còn là cách thức đơn giản để duy trì hiệu suất vận hành, giảm chi phí bảo trì và hạn chế tối đa rủi ro dừng máy đột ngột trong dây chuyền sản xuất.

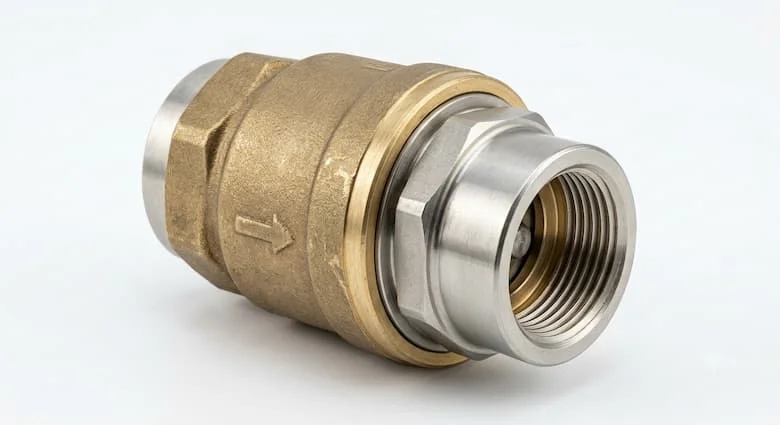

Van Một Chiều Khí Nén Là Gì?

Van một chiều khí nén là thiết bị cho phép dòng khí đi theo một hướng duy nhất và tự động ngăn dòng khí chảy ngược nhằm bảo vệ hệ thống khí nén. Thiết bị này được lắp đặt trên đường ống dẫn khí, giữ vai trò kiểm soát hướng đi của lưu chất.

Chức năng chính của nó là tự động vận hành mà không cần sự can thiệp từ con người hay nguồn năng lượng bên ngoài. Vị trí lắp đặt phổ biến thường nằm ngay sau cửa xả của máy nén khí hoặc trước các thiết bị nhạy cảm như bình tích áp và van điều áp, đảm bảo rằng áp suất trong hệ thống luôn được duy trì ổn định ngay cả khi nguồn cung cấp bị ngắt.

Nguyên Lý Hoạt Động Của Van 1 Chiều Khí Nén

Cơ chế của van 1 chiều khí nén dựa trên sự chênh lệch áp suất tự nhiên trong đường ống. Bên trong van, một bộ phận chặn (có thể là đĩa van, bi van hoặc lá van) được thiết kế để giữ ở trạng thái đóng nhờ lực của lò xo hoặc trọng lượng bản thân.

• Khi máy nén hoạt động: Áp suất khí nén tạo ra lực đủ mạnh để đẩy bộ phận chặn (bi hoặc đĩa van) ra khỏi vị trí kín, cho phép dòng khí đi qua một cách thông suốt.

• Khi máy nén dừng: Áp suất ở phía đầu ra cao hơn phía đầu vào, áp lực này kết hợp cùng lực đàn hồi của lò xo sẽ ép bộ phận chặn về vị trí ban đầu, tạo nên trạng thái đóng kín tuyệt đối.

Vì cơ chế này hoàn toàn dựa vào động học của lưu chất, van có thể phản ứng tức thời ngay khi dòng khí dừng lại mà không cần bất kỳ tín hiệu điện điều khiển nào. Điều này tạo nên sự bền bỉ và độ tin cậy cực cao cho hệ thống.

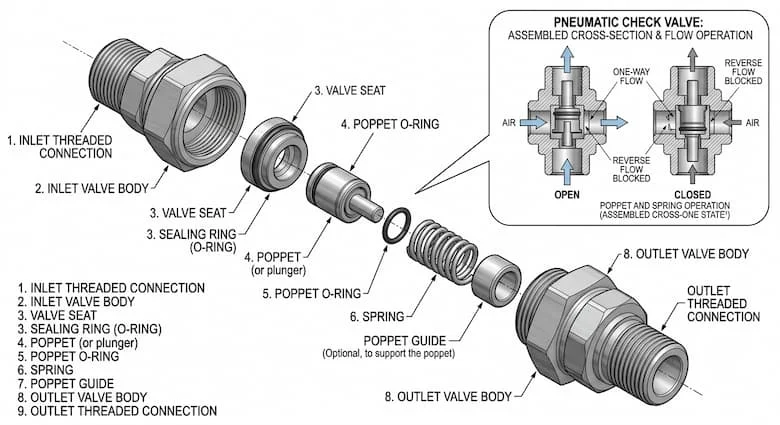

Cấu Tạo Van 1 Chiều Khí Nén

Để đảm bảo hiệu suất làm kín khắt khe, van 1 chiều khí nén thường bao gồm các bộ phận chính sau:

• Thân van: Thường được làm từ đồng, thép không gỉ hoặc nhôm đúc, chịu được áp suất cao và môi trường làm việc khắc nghiệt.

• Đĩa van hoặc bi van: Bộ phận tiếp xúc trực tiếp để đóng/ngắt dòng khí. Độ phẳng và bề mặt của chi tiết này quyết định độ kín của van.

• Lò xo: Tạo lực phản hồi để đảm bảo van đóng nhanh chóng khi dòng khí ngưng.

• Gioăng làm kín: Thường là các loại cao su chuyên dụng như Viton hoặc NBR, giúp đảm bảo không xảy ra rò rỉ khí dù là nhỏ nhất.

• Kết nối: Các cổng ren hoặc đầu nối nhanh giúp việc lắp đặt vào hệ thống trở nên linh hoạt.

Chất lượng vật liệu của từng bộ phận này ảnh hưởng trực tiếp đến tuổi thọ sản phẩm. Ví dụ, trong môi trường hóa chất hoặc hơi ẩm cao, việc sử dụng van inox sẽ giúp ngăn ngừa tình trạng oxy hóa, từ đó giữ cho van luôn đóng mở chính xác.

Các Loại Van 1 Chiều Khí Nén Phổ Biến

Tùy vào lưu lượng và không gian lắp đặt, người dùng có thể lựa chọn các loại van 1 chiều khí nén phù hợp:

1. Van một chiều lò xo: Sử dụng lò xo nén để đóng van, phù hợp cho hầu hết các hệ thống khí nén công nghiệp.

2. Van một chiều bi: Sử dụng bi để làm kín, thường có lưu lượng lớn và độ bền cao.

3. Van một chiều cánh lật: Thiết kế đơn giản, mở rộng tối đa khi dòng khí đi qua, giúp giảm tổn thất áp suất.

4. Van một chiều nối nhanh: Thiết kế nhỏ gọn, tối ưu cho các hệ thống khí nén lắp đặt nhanh hoặc thiết bị cầm tay.

5. Van một chiều inox: Chống ăn mòn cực tốt, phù hợp trong các nhà máy thực phẩm, dược phẩm hoặc môi trường ẩm ướt.

Việc chọn đúng chủng loại giúp tối ưu hóa hiệu suất truyền dẫn, tránh gây ra tình trạng nghẽn áp hoặc giảm lưu lượng khí trong đường ống.

Thông Số Kỹ Thuật Cần Quan Tâm

Khi lựa chọn van 1 chiều khí nén, các kỹ thuật viên cần chú ý đến 6 thông số then chốt:

• Kích thước (DN): Phải khớp với đường kính trong của ống dẫn khí.

• Áp suất làm việc (Working Pressure): Phải đảm bảo van chịu được áp suất cực đại của hệ thống (thường tính bằng bar hoặc PSI).

• Áp suất mở van (Cracking Pressure): Lực tối thiểu cần thiết để dòng khí đẩy van mở ra.

• Nhiệt độ làm việc: Đảm bảo gioăng không bị giòn, nứt trong điều kiện nhiệt độ vận hành.

• Vật liệu thân van: Lựa chọn giữa đồng, thép hoặc inox tùy theo độ ăn mòn của môi trường.

• Kiểu kết nối: Ren trong, ren ngoài hoặc nối nhanh (tùy thuộc vào thiết kế hệ thống).

Việc bỏ qua bất kỳ thông số nào cũng có thể dẫn đến hiệu suất thấp hoặc hỏng hóc sớm cho van.

So Sánh Van 1 Chiều Khí Nén Và Van Điện Từ

Phân tích: Van một chiều là lựa chọn bắt buộc cho các vị trí bảo vệ chống dòng ngược nhờ sự đơn giản và độ tin cậy. Trong khi đó, van điện từ được dùng cho các ứng dụng yêu cầu đóng/ngắt chủ động theo quy trình tự động hóa.

Tại Sao Van 1 Chiều Khí Nén Giúp Bảo Vệ Hệ Thống?

Sử dụng van 1 chiều khí nén mang lại lợi ích kép cho doanh nghiệp:

• Ngăn áp suất ngược: Tránh hiện tượng phản lực làm hỏng đầu nén.

• Bảo vệ máy nén khí: Kéo dài tuổi thọ cho các bộ phận cơ khí bên trong.

• Hạn chế thất thoát: Giữ áp suất ổn định trong bình chứa, tránh rò rỉ khí ra môi trường.

• Tăng tuổi thọ thiết bị: Giảm bớt tải trọng cho các van điều áp và thiết bị phụ trợ.

• Duy trì hiệu suất: Hệ thống luôn sẵn sàng áp suất cho các công đoạn sản xuất tiếp theo.

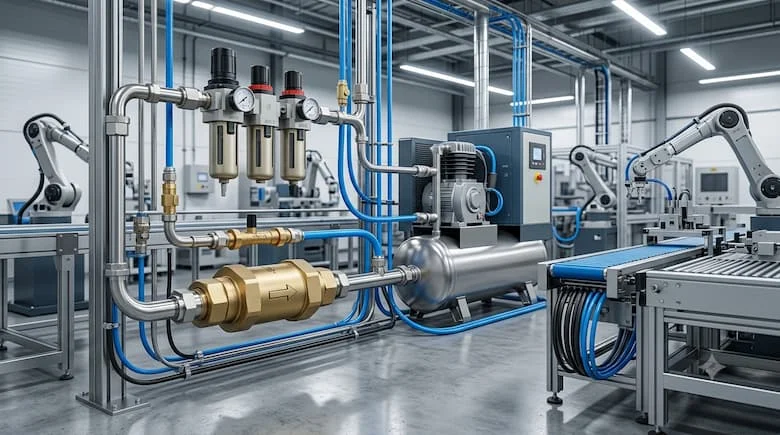

Ứng Dụng Thực Tế

Van 1 chiều khí nén là linh kiện không thể thiếu trong:

• Hệ thống máy nén khí trục vít, piston.

• Dây chuyền tự động hóa, đóng gói.

• Nhà máy sản xuất, công nghiệp lắp ráp.

• Hệ thống khí công nghiệp tập trung.

• Thiết bị điều khiển khí nén và robot công nghiệp.

Những Sai Lầm Khi Lắp Đặt Van 1 Chiều Khí Nén

Lắp đặt sai cách là nguyên nhân hàng đầu khiến van 1 chiều khí nén nhanh hỏng:

1. Lắp ngược chiều: Dòng khí bị chặn hoàn toàn, gây quá áp hệ thống.

2. Chọn sai áp suất: Van không thể mở hoặc không thể đóng kín.

3. Vật liệu không phù hợp: Gây rỉ sét hoặc hỏng gioăng trong môi trường khắc nghiệt.

4. Không vệ sinh đường ống: Cặn bẩn từ đường ống lọt vào làm kẹt đĩa van.

5. Không kiểm tra định kỳ: Khiến van bị nghẹt cặn bẩn, giảm lưu lượng.

Hậu quả: Bạn sẽ phải đối mặt với hiện tượng sụt áp, máy nén làm việc quá tải, rò rỉ khí gây lãng phí năng lượng và chi phí sửa chữa tốn kém.

Cách Chọn Và Lắp Đặt Van Một Chiều Khí Nén

Để đảm bảo hệ thống vận hành trơn tru, bạn nên tuân thủ checklist sau:

•  Xác định chính xác kích thước đường ống.

•  Kiểm tra áp suất vận hành tối đa của hệ thống.

•  Chọn vật liệu thân van (Inox hoặc Đồng) theo môi trường sử dụng.

•  Xác định kiểu kết nối (ren hoặc nối nhanh).

•  Kiểm tra nhiệt độ làm việc thực tế.

•  Ưu tiên các thương hiệu uy tín để đảm bảo độ bền.

Lưu ý lắp đặt: Luôn kiểm tra chiều mũi tên được dập nổi trên thân van để lắp đúng hướng dòng chảy. Sau khi lắp, hãy vận hành thử để đảm bảo van kín, không có hiện tượng rò rỉ tại các khớp nối. Vệ sinh van và thay gioăng định kỳ 3–6 tháng để duy trì độ nhạy của đĩa van.

Câu Hỏi Thường Gặp (FAQ)

1.Van một chiều khí nén có tác dụng gì?

Ngăn chặn dòng khí chảy ngược, bảo vệ máy nén và duy trì áp suất ổn định trong hệ thống.

2.Van một chiều khí nén có cần nguồn điện không?

Không, thiết bị vận hành hoàn toàn tự động dựa vào chênh lệch áp suất khí nén.

3.Nên chọn van đồng hay van inox?

Van đồng dùng cho môi trường khí sạch thông thường; van inox tối ưu cho môi trường ẩm ướt hoặc yêu cầu chống ăn mòn cao.

4.Bao lâu nên bảo trì van một chiều?

Kiểm tra định kỳ 3–6 tháng tùy vào độ sạch của khí nén và tần suất hoạt động.

5.Van một chiều khí nén có lắp ngang được không?

Có, hầu hết các loại van hiện nay hỗ trợ lắp ngang hoặc dọc, miễn là tuân thủ chiều hướng dòng chảy theo thiết kế.

Kết Luận

Van một chiều khí nén đóng vai trò là "chốt chặn" an toàn, góp phần bảo vệ máy nén khí, giảm thất thoát năng lượng và tăng độ ổn định cho toàn bộ hệ thống khí nén. Việc đầu tư vào một chiếc van chất lượng ngay từ đầu sẽ giúp bạn tiết kiệm chi phí bảo trì, nâng cao hiệu suất sản xuất và đảm bảo an toàn tuyệt đối cho thiết bị.
