4 Blind Flange: Giải Pháp Bịt Kín Hệ Thống Đường Ống Chuyên Nghiệp

Trong quá trình thi công, vận hành hoặc bảo trì các hệ thống đường ống công nghiệp, chắc hẳn bạn đã ít nhất một lần rơi vào tình huống cần bịt kín một đầu đường ống 4 inch để kiểm tra áp lực hoặc chờ lắp đặt thiết bị mới.

Vấn đề nằm ở chỗ: Nếu bạn chọn sai loại mặt bích, hệ thống có thể đối mặt với nguy cơ rò rỉ lưu chất, mất áp suất đột ngột, thậm chí gây ra những tai nạn lao động nguy hiểm. Thực tế tại các công trình, nhiều kỹ thuật viên vẫn lựa chọn mặt bích mù dựa trên cảm tính hoặc kích thước ước chừng mà bỏ qua các tiêu chuẩn kỹ thuật khắt khe.

4 blind flange (mặt bích mù 4 inch) là giải pháp phổ biến nhất cho các đường ống DN100, nhưng để hệ thống vận hành an toàn, bạn cần hiểu đúng và chọn chuẩn. Bài viết này sẽ phân tích sâu từ cấu tạo, tiêu chuẩn đến cách lắp đặt để giúp bạn tối ưu chi phí và đảm bảo an toàn tuyệt đối ngay từ khâu mua hàng.

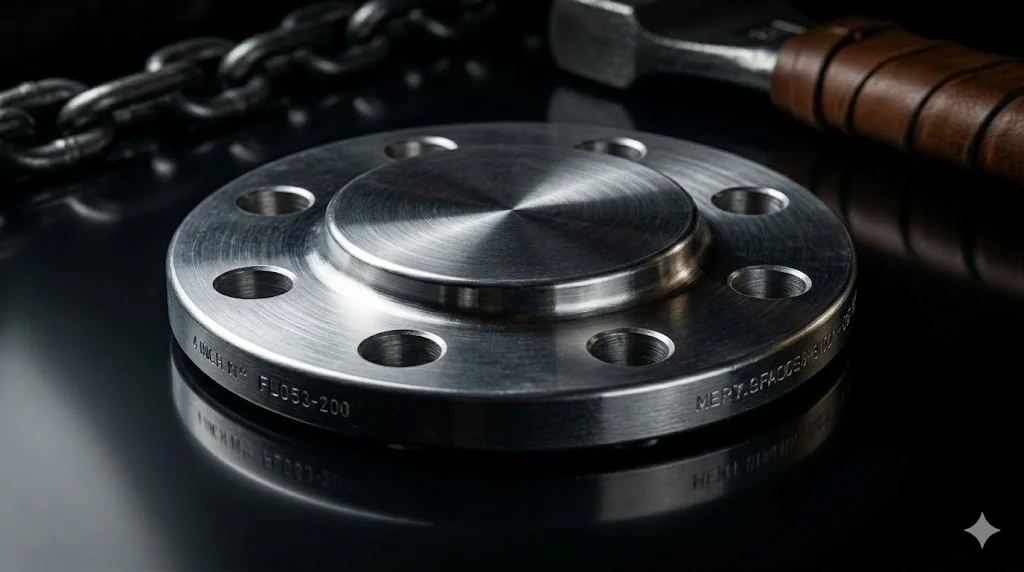

Mặt bích mù 4 inch là gì? Định nghĩa và Vai trò kỹ thuật

Về mặt kỹ thuật, mặt bích mù 4 inch là loại mặt bích mù có kích thước danh nghĩa là 4 inch, tương đương với DN100 trong hệ mét. Đây là phụ kiện đường ống có thiết kế đặc biệt: hoàn toàn không có lỗ thoát ở tâm.

Đặc điểm cấu tạo

Một tấm mặt bích mù 4 inch tiêu chuẩn bao gồm:

• Thân bích: Một tấm kim loại tròn, đặc, có độ dày được tính toán kỹ lưỡng để chịu đựng áp suất từ dòng lưu chất.

• Lỗ bulong: Các lỗ được khoan chính xác quanh chu vi để kết nối với mặt bích của đường ống hoặc van.

• Vật liệu đa dạng: Tùy vào môi trường mà sản phẩm được làm từ thép carbon (A105), thép mạ kẽm, hoặc inox (304, 316).

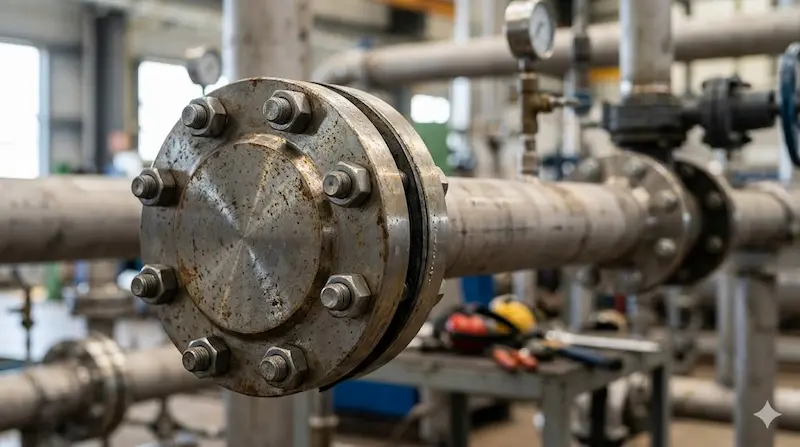

Vai trò chiến lược trong hệ thống

Khác với các loại mặt bích rỗng dùng để kết nối dòng chảy, mặt bích mù 4 inch đóng vai trò:

1. Ngăn chặn hoàn toàn dòng chảy: Kết thúc một đoạn đường ống tại vị trí chưa cần thiết.

2. Tạo điểm chờ bảo trì: Cho phép kỹ thuật viên dễ dàng tháo mở để kiểm tra bên trong ống hoặc mở rộng hệ thống sau này mà không cần cắt bỏ mối hàn.

Nguyên lý hoạt động của blind flange: Vì sao kín tuyệt đối?

Mặt bích mù hoạt động dựa trên sự kết hợp của ba thành phần chính: Thân bích - Bulong/Đai ốc - Gioăng (Gasket).

Cơ chế làm kín

Khi lắp đặt, một tấm gioăng làm kín (có thể là cao su, PTFE hoặc gioăng chì) được đặt giữa mặt bích của ống và mặt bích mù. Khi người thợ siết chặt các bulong, lực ép cực lớn sẽ nén gioăng lại, lấp đầy các rãnh siêu nhỏ trên bề mặt kim loại, tạo ra một rào cản ngăn lưu chất thoát ra ngoài.

Tại sao blind flange chịu áp tốt hơn các loại bích khác?

Trong kỹ thuật cơ khí, điểm yếu của các mặt bích thông thường (như Slip-on hay Weld Neck) nằm ở phần mối hàn hoặc phần rỗng ở tâm. Ngược lại, mặt bích mù 4 inch là một cấu trúc thép đặc hoàn toàn. Khi áp suất lưu chất dồn nén vào tâm bích, cấu trúc này có khả năng phân phối ứng suất đồng đều ra xung quanh, giúp nó chịu được áp lực đỉnh cao hơn nhiều so với các loại bích có lỗ thoát cùng tiêu chuẩn.

Phân loại 4 blind flange theo tiêu chuẩn và vật liệu

Để lựa chọn đúng mặt bích mù 4 inch, bạn không thể chỉ nói "cho tôi bích mù 4 inch". Bạn cần phân loại dựa trên 3 yếu tố cốt lõi:

1. Phân loại theo tiêu chuẩn (Standard)

Đây là yếu tố sống còn vì mỗi tiêu chuẩn có kích thước lỗ bulong và độ dày khác nhau:

• ANSI/ASME (Mỹ): Phổ biến là Class 150, Class 300.

• JIS (Nhật Bản): Thông dụng nhất là 10K, 20K.

• DIN (Đức) / PN (Châu Âu): Thường dùng PN10, PN16.

Lưu ý: Bạn không thể lắp một mặt bích chuẩn JIS 10K vào một đường ống chuẩn ANSI Class 150 dù cả hai đều là 4 inch.

2. Phân loại theo vật liệu

• Thép carbon: Giá thành rẻ, chịu áp tốt, dùng cho nước, dầu hoặc khí trong môi trường thông thường.

• Thép mạ kẽm: Được phủ lớp kẽm bảo vệ để chống gỉ sét, phù hợp cho hệ thống PCCC hoặc nước cấp.

• Inox (Stainless Steel): Chịu ăn mòn hóa học và nhiệt độ cao vượt trội, dùng trong thực phẩm, dược phẩm hoặc hóa chất.

3. Phân loại theo áp lực

Áp lực tỷ lệ thuận với độ dày. Một tấm mặt bích mù 4 inch PN16 sẽ dày hơn đáng kể so với loại PN10. Nếu hệ thống của bạn vận hành ở 15 bar nhưng bạn chọn loại PN10, nguy cơ biến dạng bích là rất cao.

Thông số kỹ thuật mặt bích mù 4 inch (DN100) bạn cần biết

Khi đọc bảng thông số (Data sheet) của mặt bích mù 4 inch, hãy chú ý các chỉ số sau để đối chiếu với thực tế công trình:

So sánh blind flange với các loại flange khác

Tại sao không dùng một mặt bích thường rồi hàn bịt một tấm thép lên đó? Hãy xem bảng so sánh để hiểu lý do các chuyên gia luôn ưu tiên blind flange:

• Blind Flange: Không lỗ tâm, mục đích bịt kín, chịu áp suất nén cực tốt tại tâm bích.

• Slip-on Flange: Có lỗ tâm lớn hơn ống, dùng để hàn trượt, không thể tự bịt kín.

• Weld Neck Flange: Có cổ dài để hàn đối đầu, dùng cho môi trường áp lực cao và rung động mạnh.

Insight chuyên gia: Việc tự chế tấm bịt từ mặt bích thường không chỉ làm mất chứng chỉ kiểm định của phụ kiện mà còn dễ gây nứt mối hàn do ứng suất nhiệt và áp lực tập trung không đều.

Khi nào cần dùng 4 blind flange trong thực tế?

Hệ thống đường ống 4 inch (DN100) xuất hiện dày đặc trong các công trình. Dưới đây là các kịch bản bắt buộc dùng mặt bích mù:

1. Hệ thống chờ mở rộng: Khi nhà máy dự kiến lắp thêm máy móc trong tương lai, họ sẽ để lại một "đầu chờ" và bịt lại bằng mặt bích mù 4 inch.

2. Bảo trì định kỳ: Để vệ sinh bên trong ống, người ta tháo bích mù ra thay vì phải cắt ống.

3. Thử áp (Hydrotest): Khi kiểm tra độ rò rỉ của một đoạn ống mới thi công, bích mù được lắp ở các đầu mút để giữ áp suất bên trong.

4. Hệ thống PCCC: Dùng để bịt các đầu ống chính trong tòa nhà, đảm bảo nước không thoát ra khi chưa có đầu phun.

Sai lầm thường gặp dẫn đến hậu quả nghiêm trọng

• Quên dùng gioăng: Nhiều người cho rằng siết thật chặt kim loại với kim loại là đủ, nhưng thực tế sẽ rò rỉ ngay lập tức.

• Siết bulong không đều: Nếu siết vòng tròn theo thứ tự, mặt bích sẽ bị vênh.

• Dùng sai Class áp lực: Dùng bích mỏng cho áp lực cao dẫn đến nứt hoặc "bay" mặt bích khi vận hành.

Hướng dẫn / Checklist chọn mặt bích mù 4 inch chuẩn xác

Để tránh việc phải đổi trả hàng hoặc gây lỗi hệ thống, hãy tuân thủ checklist sau:

• Xác định tiêu chuẩn: Nhìn lên các mặt bích hiện có trên ống, xem ký hiệu (JIS, ANSI hay PN).

• Xác định vật liệu: Môi trường có ăn mòn không? Nếu là nước sạch, thép mạ kẽm là đủ; nếu là hóa chất, bắt buộc dùng inox.

• Kiểm tra áp lực: Áp lực tối đa của bơm là bao nhiêu? Chọn Class tương ứng.

• Kiểm tra độ dày: Đảm bảo độ dày thực tế đúng với catalog của nhà sản xuất.

• Chọn gioăng đi kèm: Đã có gioăng cao su hoặc gioăng chì phù hợp chưa?

Lưu ý khi lắp đặt:

Hãy luôn siết bulong theo hình sao (chéo nhau). Điều này đảm bảo lực ép được phân bổ đều lên bề mặt gioăng, giúp mối nối đạt độ kín khít hoàn hảo ngay từ lần thử áp đầu tiên.

FAQ - Những câu hỏi thường gặp về mặt bích mù 4 inch

1. 4 blind flange là DN bao nhiêu?

Đó là DN100, phù hợp với ống có đường kính ngoài khoảng 114.3mm.

2. Có thể tái sử dụng blind flange không?

Có. Khác với gioăng (thường phải thay mới), mặt bích mù có thể tái sử dụng nhiều lần nếu bề mặt tiếp xúc không bị trầy xước sâu hoặc biến dạng do quá tải áp lực.

3. Tại sao bích mù thường dày hơn bích thường?

Vì bích mù phải chịu toàn bộ lực đẩy của dòng lưu chất tập trung vào tâm bích, không có sự trợ lực từ thành ống xuyên qua như bích rỗng.

4. Nên chọn inox hay thép mạ kẽm?

Nếu dùng cho hệ thống PCCC hoặc nước sinh hoạt thông thường, thép mạ kẽm là lựa chọn tiết kiệm nhất. Nếu dùng cho xử lý nước thải hoặc thực phẩm, hãy chọn inox.

Kết luận

Việc lựa chọn 4 blind flange không chỉ đơn thuần là mua một tấm thép bịt đầu ống. Đó là quyết định ảnh hưởng trực tiếp đến hiệu suất vận hành và độ an toàn của toàn bộ hệ thống DN100. Hãy luôn ưu tiên tính tương thích về tiêu chuẩn (JIS, ANSI, DIN) và áp lực làm việc để đảm bảo hệ thống bền bỉ theo thời gian.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về 4 blind flange!
