Côn Thu Thép: Giải Pháp Chuyển Đổi Đường Kính Ống Chuyên Nghiệp

Trong các hệ thống đường ống công nghiệp, đôi khi bạn sẽ bắt gặp tình trạng đường ống bị rung lắc dữ dội, xuất hiện tiếng ồn lạ hoặc sụt giảm áp suất một cách bất thường mà không rõ nguyên nhân. Sau khi rà soát toàn bộ máy bơm và van, nhiều kỹ sư mới bàng hoàng nhận ra sai lầm nằm ở một chi tiết tưởng chừng rất nhỏ: chọn sai loại côn thu chất liệu thép.

Thực tế, nhiều người vẫn coi côn thu chất liệu thép chỉ là một phụ kiện nối ống (fitting) đơn giản, dùng để "to nhỏ" đường ống cho vừa khớp. Tuy nhiên, dưới góc độ thủy động lực học, đây là điểm nút quan trọng quyết định sự ổn định của toàn bộ dòng chảy. Việc sử dụng sai loại côn thu không chỉ gây lãng phí năng lượng mà còn dẫn đến hiện tượng tụ khí, xâm thực (cavitation) làm hư hỏng thiết bị đắt tiền. Bài viết này sẽ giúp bạn hiểu rõ từ A-Z về côn thu chất liệu thép để đưa ra lựa chọn chính xác ngay từ khâu thiết kế.

Côn thu thép là gì? Vai trò trong hệ thống đường ống

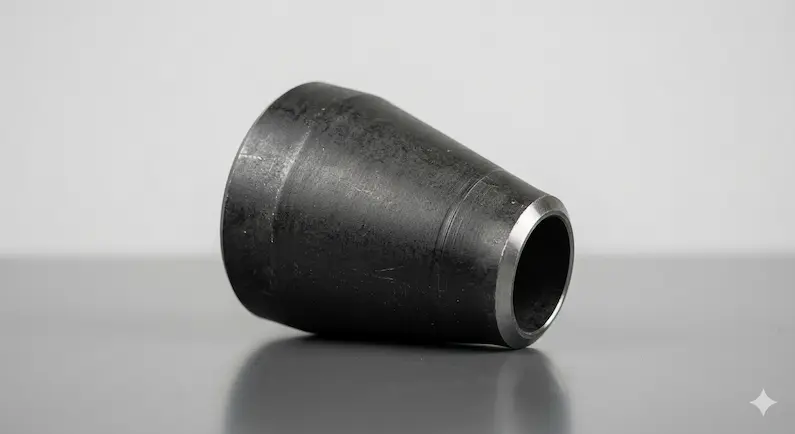

Côn thu chất liệu thép (hay còn gọi là bầu thu, giảm cấp) là loại phụ kiện đường ống được chế tạo từ thép carbon hoặc thép hợp kim, dùng để kết nối hai đoạn ống có đường kính khác nhau. Mục đích cốt lõi của nó là giúp chuyển đổi kích thước dòng chảy từ lớn sang nhỏ (hoặc ngược lại) một cách ổn định và an toàn.

Xét về vai trò kỹ thuật, côn thu chất liệu thép đóng góp 3 giá trị trọng yếu:

• Điều chỉnh lưu lượng: Kiểm soát tốc độ dòng chảy khi đi qua các phân đoạn hệ thống khác nhau.

• Thay đổi áp suất: Tăng hoặc giảm áp lực dựa trên yêu cầu vận hành của thiết bị đầu cuối.

• Kết nối đồng bộ: Cho phép lắp đặt các loại van, máy bơm có kích thước cổng kết nối khác với kích thước ống chính.

Về bản chất, đây là một phụ kiện tĩnh (fitting), không có bộ phận chuyển động, nhưng lại chịu áp lực trực tiếp từ dòng lưu chất. Do đó, chất lượng gia công và vật liệu thép đóng vai trò sống còn đối với tuổi thọ hệ thống.

Nguyên lý hoạt động của côn thu thép: Sự biến đổi của áp suất và vận tốc

Để hiểu tại sao côn thu chất liệu thép lại quan trọng, chúng ta cần nhìn vào Định luật Bernoulli. Khi dòng chảy đi qua một đoạn ống có tiết diện thu hẹp, vận tốc của lưu chất sẽ tăng lên, trong khi áp suất tĩnh sẽ giảm xuống.

Nguyên lý này giải thích tại sao việc thiết kế độ dốc và hình dạng của côn thu lại ảnh hưởng trực tiếp đến hiệu suất:

1. Dòng chảy liên tục: Côn thu giúp duy trì sự chuyển tiếp mượt mà, hạn chế tối đa sự hỗn loạn (turbulence) tạo ra các dòng xoáy tại điểm nối.

2. Tránh hiện tượng tụ khí: Trong các đường ống nằm ngang, nếu không sử dụng đúng loại côn thu, bọt khí có thể bị kẹt lại tại các điểm gờ, gây ra hiện tượng "e" nước hoặc làm hỏng cánh bơm.

Việc tính toán sai lệch tiết diện hoặc góc thu quá gắt sẽ dẫn đến hiện tượng xâm thực (cavitation), tạo ra các bong bóng khí li ti va đập vào thành ống, gây bào mòn cơ học cực kỳ nghiêm trọng.

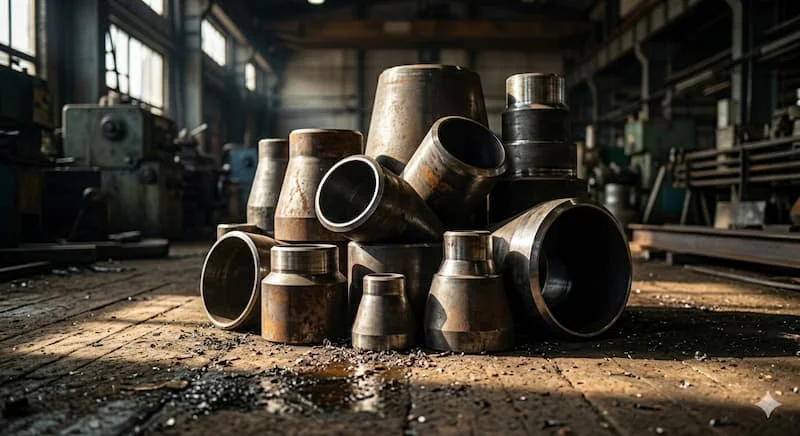

Phân loại côn thu chất liệu thép phổ biến: Đồng tâm và Lệch tâm

Trong thực tế, côn thu bằng thép được chia thành hai loại chính với công năng hoàn toàn khác biệt. Chọn sai loại ở bước này chính là "lỗi hệ thống" nghiêm trọng nhất.

1. Côn thu đồng tâm (Concentric Reducer)

Đây là loại có tâm của hai đầu ống nằm trên một đường thẳng trùng nhau. Hình dạng của nó giống như một chiếc phễu cân đối.

• Ứng dụng: Thường được sử dụng cho các hệ thống đường ống lắp đặt theo phương thẳng đứng.

• Ưu điểm: Duy trì sự cân bằng trọng tâm, lắp đặt dễ dàng và giúp dòng chảy ổn định nhất khi không chịu ảnh hưởng của trọng lực theo phương ngang.

2. Côn thu lệch tâm (Eccentric Reducer)

Loại này có một cạnh phẳng và một cạnh vát chéo, khiến tâm của hai đầu ống bị lệch nhau.

• Ứng dụng: Đặc biệt quan trọng cho đường ống nằm ngang.

• Cơ chế: Khi lắp cạnh phẳng lên trên, nó giúp ngăn chặn việc tích tụ bọt khí (air pockets) ở đỉnh ống. Khi lắp cạnh phẳng xuống dưới, nó giúp thoát chất lỏng hoàn toàn, tránh tồn đọng cặn bẩn.

• Insight chuyên gia: Tại đầu hút của máy bơm, bạn bắt buộc phải dùng côn thu lệch tâm lắp phẳng đỉnh để tránh túi khí đi vào buồng bơm gây cháy máy.

Thông số kỹ thuật cần quan tâm khi mua côn thu chất liệu thép

Để chọn được côn thu bằng thép phù hợp, bạn không thể chỉ nói "bán cho tôi một cái côn thu 100 về 50". Bạn cần nắm vững các thông số sau:

Kích thước định danh (DN & Inch)

Cần xác định chính xác đường kính đầu lớn và đầu nhỏ theo tiêu chuẩn DN (Diameter Nominal) hoặc Inch. Ví dụ: DN100 x DN50 hoặc 4" x 2".

Độ dày thành ống (Schedule - SCH)

Đây là thông số cực kỳ quan trọng quyết định khả năng chịu áp.

• SCH20, SCH40: Phổ biến cho các hệ thống nước, PCCC thông thường.

• SCH80, SCH160: Dùng cho hệ thống áp lực cao như hơi nóng (steam), dầu khí.

• Lưu ý: Độ dày của côn thu nên tương đương với độ dày của ống nối để đảm bảo mối hàn bền vững.

Tiêu chuẩn sản xuất và Vật liệu

• Tiêu chuẩn: ASTM A234 WPB (thép carbon), ASME B16.9 là những chuẩn mực quốc tế mà bạn nên ưu tiên.

• Vật liệu: Thép đen (carbon steel) dùng cho dầu, gas; thép mạ kẽm dùng cho nước sạch; inox 304/316 cho môi trường hóa chất hoặc yêu cầu vệ sinh cao.

So sánh côn thu chất liệu thép với các loại vật liệu khác

Tại sao trong công nghiệp nặng, côn thu bằng thép vẫn là "vị vua" không thể thay thế?

Kết luận: Nếu hệ thống của bạn yêu cầu sự bền bỉ, chịu được áp suất va đập và nhiệt độ cao (như trong nồi hơi, hệ thống PCCC tòa nhà), côn thu thép là lựa chọn tối ưu nhất về cả kỹ thuật lẫn chi phí.

Ứng dụng thực tế của côn thu chất liệu thép

Bạn sẽ tìm thấy sự hiện diện của côn thu bằng thép trong hầu hết các hạ tầng kỹ thuật hiện đại:

• Hệ thống PCCC: Kết nối từ ống chính vào các nhánh đầu phun sprinkler hoặc trụ cứu hỏa.

• Hệ thống HVAC: Điều chỉnh lưu lượng khí lạnh và nước trong các tòa nhà cao tầng.

• Ngành dầu khí & Hóa chất: Chuyển đổi dòng lưu chất giữa các bồn chứa và tháp chưng cất.

• Xử lý nước thải: Kết nối các máy bơm công suất lớn với đường ống dẫn xả.

Sai lầm thường gặp: Nhiều đơn vị vì tiết kiệm hoặc thiếu hiểu biết đã sử dụng côn thu đồng tâm cho đường hút máy bơm nằm ngang. Hậu quả là máy bơm thường xuyên bị xâm thực, giảm tuổi thọ đến 50% và tiêu tốn điện năng vô ích.

Checklist chọn côn thu chất liệu thép chuẩn kỹ thuật cho khách hàng

Để quá trình mua hàng và lắp đặt diễn ra trơn tru, hãy tuân thủ checklist sau:

1. Môi trường sử dụng: Lưu chất là gì? (Nước, khí, hóa chất?) -> Chọn vật liệu phù hợp.

2. Thông số áp suất: Áp suất làm việc tối đa là bao nhiêu bar? -> Chọn độ dày SCH phù hợp.

3. Vị trí lắp đặt: Ống đứng hay ống ngang? -> Chọn đồng tâm hay lệch tâm.

4. Kiểu kết nối: Hàn đối đầu (Buttweld) hay nối ren? (Đa số công nghiệp dùng hàn để đảm bảo kín khít).

5. Nguồn gốc: Sản phẩm có đầy đủ chứng chỉ CO/CQ từ nhà sản xuất uy tín không?

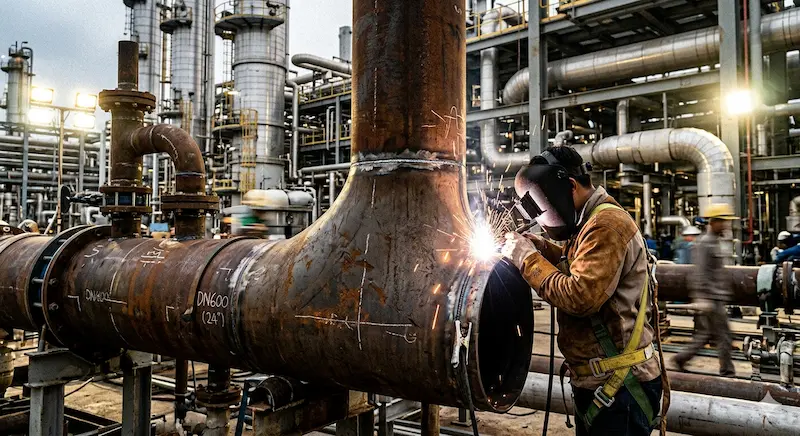

Hướng dẫn lắp đặt và bảo trì côn thu chất liệu thép

Lắp đặt côn thu bằng thép đúng kỹ thuật đòi hỏi tay nghề hàn cao và sự am hiểu về hướng dòng chảy:

• Lắp đúng chiều: Đặc biệt với côn thu lệch tâm, hãy xác định rõ hướng "Flat Top" (phẳng đỉnh) hay "Flat Bottom" (phẳng đáy) theo thiết kế.

• Kỹ thuật hàn: Đảm bảo làm sạch đầu ống và vát mép đúng chuẩn trước khi hàn đối đầu để tránh xỉ hàn lọt vào trong gây tắc nghẽn.

• Bảo trì: * Kiểm tra định kỳ các mối hàn để phát hiện sớm dấu hiệu rò rỉ.

  • Quan sát hiện tượng rỉ sét bề mặt; nếu dùng thép đen, cần sơn chống rỉ định kỳ để bảo vệ phụ kiện khỏi tác động môi trường.

FAQ: Những câu hỏi thường gặp về côn thu thép

1. Côn thu thép khác gì côn thu inox?

Côn thu bằng thép carbon có giá thành rẻ hơn nhưng cần được mạ kẽm hoặc sơn để chống rỉ. Côn thu inox có khả năng chống ăn mòn tự thân, chịu nhiệt tốt hơn nhưng giá thành cao hơn đáng kể.

2. Khi nào bắt buộc dùng côn thu lệch tâm?

Bắt buộc dùng cho các đoạn ống nằm ngang, đặc biệt là tại đầu hút của máy bơm để ngăn chặn túi khí.

3. SCH40 và SCH80 khác nhau thế nào?

SCH80 có thành dày hơn SCH40, do đó chịu được áp suất cao hơn và có độ bền cơ học tốt hơn trong môi trường khắc nghiệt.

4. Giá côn thu thép phụ thuộc vào yếu tố nào?

Giá phụ thuộc vào: Trọng lượng (độ dày SCH), vật liệu (thép đen, mạ kẽm hay inox), kích thước (DN) và xuất xứ sản phẩm (Việt Nam, Trung Quốc, Hàn Quốc...).

Kết luận: Đầu tư nhỏ cho sự an toàn lớn

Côn thu bằng thép có thể là một chi tiết nhỏ trong tổng thể công trình trị giá hàng tỷ đồng, nhưng vai trò của nó lại không hề nhỏ. Việc chọn đúng loại côn thu phù hợp với thông số kỹ thuật không chỉ giúp hệ thống vận hành ổn định mà còn tiết kiệm hàng tá chi phí sửa chữa và điện năng sau này.
