Khớp Nối Mềm Ống Nước: Giải Pháp Tối Ưu Bảo Vệ Hệ Thống Đường Ống

Bạn đã bao giờ gặp tình trạng đường ống nước rung bần bật mỗi khi máy bơm khởi động? Hay tệ hơn, các mối nối đột ngột bị nứt, rò rỉ nước dù hệ thống mới lắp đặt không lâu? Những sự cố này thường bắt nguồn từ một sai lầm nhỏ nhưng tai hại: bỏ qua khớp nối mềm ống nước.

Trong một hệ thống cơ điện (MEP), đường ống không đơn thuần là những vật thể tĩnh. chúng chịu tác động liên tục từ áp lực dòng chảy, sự giãn nở nhiệt và rung động cơ học. Nếu không có "vùng đệm" linh hoạt, những ứng suất này sẽ tích tụ và phá hủy hệ thống từ bên trong. Bài viết này sẽ phân tích chuyên sâu về khớp nối mềm ống nước – thiết bị được mệnh danh là "vị cứu tinh" cho tuổi thọ của mọi công trình.

Khớp nối mềm ống nước là gì?

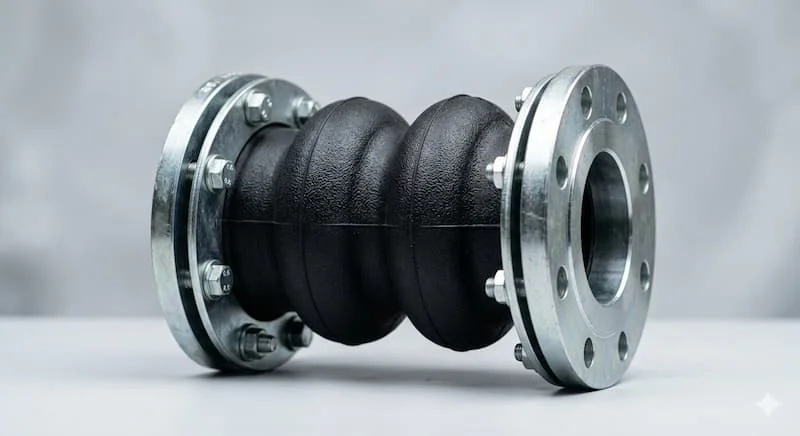

Khớp nối mềm ống nước (hay còn gọi là khớp nối chống rung, mối nối mềm) là thiết bị trung gian kết nối hai đoạn ống hoặc kết nối ống với máy bơm, van và các thiết bị khác. Đặc điểm ưu việt của nó nằm ở khả năng đàn hồi và co giãn, giúp hệ thống thích nghi với các biến động vật lý mà ống cứng không thể đáp ứng.

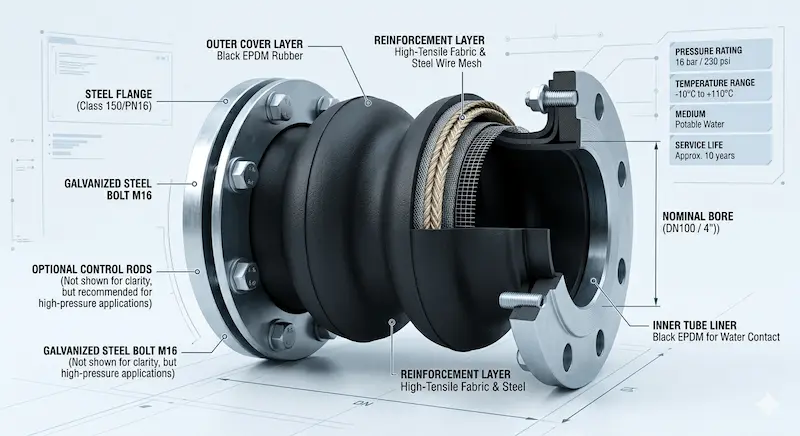

Về mặt cấu tạo, một khớp nối mềm tiêu chuẩn thường bao gồm ba bộ phận chính:

• Thân mềm: Đây là phần trực tiếp tiếp xúc với lưu chất, thường làm từ cao su tổng hợp (EPDM, NBR) hoặc inox (thép không gỉ 304, 316). Phần thân này có thiết kế dạng bầu đơn, bầu đôi hoặc dạng sóng để tạo độ linh hoạt.

• Lớp gia cường: Nằm bên trong lớp cao su hoặc bao bọc bên ngoài lõi inox (lớp lưới thép), giúp thiết bị chịu được áp suất làm việc cao mà không bị biến dạng hay nổ vỡ.

• Bộ phận kết nối: Hai đầu khớp nối được trang bị mặt bích (theo tiêu chuẩn JIS, ANSI, BS) hoặc đầu ren, rắc co để lắp đặt vào hệ thống hiện hữu.

Nguyên lý hoạt động của khớp nối mềm

Tại sao một đoạn nối ngắn lại có thể bảo vệ cả một hệ thống hàng nghìn mét ống? Câu trả lời nằm ở cơ chế phân tán lực. Khi máy bơm vận hành, năng lượng cơ học tạo ra các sóng rung động truyền dọc theo đường ống. Khớp nối mềm đóng vai trò như một "bộ giảm xóc", hấp thụ các rung động này nhờ vật liệu đàn hồi, ngăn không cho chúng truyền đến các mối nối cố định hoặc giá đỡ.

Ngoài ra, khớp nối mềm hoạt động dựa trên ba nguyên lý bù trừ:

1. Bù trừ giãn nở nhiệt: Khi nhiệt độ nước thay đổi, ống sẽ giãn ra hoặc co lại. Khớp nối mềm sẽ co ngắn hoặc kéo dài ra để triệt tiêu ứng suất nhiệt, tránh làm cong hoặc gãy ống.

2. Hấp thụ rung động: Chuyển đổi động năng từ rung động thành nhiệt năng siêu nhỏ bên trong vật liệu đàn hồi.

3. Linh hoạt sai lệch: Trong quá trình thi công, việc hai đầu ống lệch tâm là khó tránh khỏi. Khớp nối mềm cho phép kết nối an toàn ngay cả khi có sự sai lệch về góc hoặc trục.

Nếu hệ thống chỉ sử dụng ống cứng, mọi áp lực sẽ dồn vào các điểm yếu nhất là mối hàn hoặc ren nối, dẫn đến rủi ro nổ ống cực kỳ nguy hiểm.

Phân loại khớp nối mềm ống nước phổ biến

Để chọn đúng loại khớp nối mềm ống nước cho công trình, bạn cần hiểu rõ đặc tính của từng nhóm vật liệu và kiểu kết nối:

1. Phân loại theo vật liệu

• Khớp nối mềm cao su: Phổ biến nhất nhờ giá thành rẻ và khả năng tiêu âm, chống rung vượt trội. Thường dùng cho hệ thống cấp thoát nước, xử lý nước thải. Tuy nhiên, cao su có giới hạn về nhiệt độ (thường dưới $100^{\circ}C$ ).

• Khớp nối mềm inox: Có phần thân là ống luồn inox dạng sóng, bên ngoài bọc lưới thép. Loại này chịu được áp suất cực cao và nhiệt độ lên tới hàng trăm độ C, chống ăn mòn hóa chất tốt.

• Khớp nối mềm lưới thép: Thực chất là phiên bản gia cường của khớp inox, dùng cho các môi trường khắc nghiệt như hơi nóng (steam) hoặc dầu khí.

2. Phân loại theo kiểu kết nối

• Nối ren/Rắc co: Thường dùng cho các đường ống nhỏ (DN15 - DN50).

• Nối bích: Dùng cho đường ống lớn (từ DN50 trở lên), đảm bảo độ kín khít và chịu áp suất cao.

• Nối Clamp: Thường thấy trong ngành thực phẩm, dược phẩm đòi hỏi tính vệ sinh và tháo lắp nhanh.

Bảng so sánh nhanh các loại khớp nối:

Thông số kỹ thuật quan trọng cần biết

Việc chọn sai thông số không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ hỏng toàn bộ hệ thống. Một chuyên gia vận hành cần nắm vững các chỉ số sau:

• DN (Diameter Nominal): Đường kính danh nghĩa của ống (ví dụ DN50, DN100).

• Áp suất làm việc (PN): Thường là PN10, PN16 hoặc PN25. Phải chọn khớp nối có PN lớn hơn hoặc bằng áp suất tối đa của hệ thống.

• Nhiệt độ làm việc: Đặc biệt quan trọng với khớp cao su để tránh tình trạng "chín" cao su gây nứt vỡ.

• Độ dịch chuyển (Movement Capacity): Bao gồm độ giãn dọc trục (Axial), dịch chuyển ngang (Lateral) và độ lệch góc (Angular).

• Vật liệu mặt bích: Thép mạ kẽm, inox 304 hay nhựa? Cần đồng bộ với vật liệu của hệ thống đường ống.

So sánh khớp nối mềm và khớp nối cứng

Nhiều người lầm tưởng rằng việc cố định hệ thống bằng các khớp nối cứng (măng xông, mặt bích trực tiếp) sẽ tạo ra sự chắc chắn. Tuy nhiên, thực tế hoàn toàn ngược lại.

Kết luận: Trong các hệ thống có thiết bị quay (máy bơm, máy nén) hoặc đường ống dài đi ngoài trời, việc sử dụng khớp nối nhanh ống nước là bắt buộc để đảm bảo an toàn vận hành.

Khi nào cần dùng khớp nối mềm ống nước?

Bạn không nhất thiết phải lắp khớp nối mềm ở mọi mét ống, nhưng có những vị trí "tử huyệt" sau đây không thể thiếu:

1. Đầu hút và đầu đẩy của máy bơm: Đây là nơi phát sinh rung động và xung lực dòng chảy mạnh nhất.

2. Hệ thống HVAC (Điều hòa trung tâm): Nơi có sự thay đổi nhiệt độ liên tục gây co giãn ống.

3. Đường ống đi xuyên qua khe co giãn của tòa nhà: Tránh việc sụt lún công trình làm gãy ống.

4. Hệ thống PCCC: Đảm bảo hệ thống luôn sẵn sàng hoạt động ngay cả khi có rung chấn nhẹ.

5. Khu vực máy nén khí, động cơ: Nơi tạo ra tần số rung động cao.

Sai lầm thường gặp khi sử dụng khớp nối mềm

Dưới đây là những sai lầm mà các đội thợ lắp đặt thường mắc phải, dẫn đến hậu quả nghiêm trọng:

• Chọn sai vật liệu: Sử dụng khớp nối cao su thông thường cho hệ thống nước nóng hoặc dầu, dẫn đến việc khớp nối bị biến dạng, phồng rộp và nổ sau vài tuần sử dụng.

• Lắp sai hướng/Vượt quá độ giãn cho phép: Kéo giãn khớp nối quá mức để cố nối hai đoạn ống bị hụt. Điều này làm mất khả năng đàn hồi và gây đứt lớp gia cường.

• Không tính toán áp lực: Dùng khớp PN10 cho hệ thống áp suất PN16.

• Bỏ qua bảo trì: Cao su sẽ bị lão hóa sau 2-3 năm. Nếu không kiểm tra định kỳ để thay thế, rủi ro rò rỉ là rất lớn.

• Lắp đặt không đồng tâm: Ép khớp nối phải làm việc trong tình trạng bị vặn xoắn thường xuyên.

Cách chọn khớp nối mềm đúng chuẩn (Checklist)

Để chọn mua sản phẩm chất lượng, hãy áp dụng quy trình 3 bước sau:

✔ Bước 1: Xác định điều kiện vận hành

• Môi trường là gì (nước sạch, nước thải, hay hóa chất)?

• Nhiệt độ tối đa và áp suất tối đa là bao nhiêu?

✔ Bước 2: Chọn quy cách kỹ thuật

• Kích thước DN tương ứng với ống.

• Kiểu kết nối (Bích tiêu chuẩn nào? Ren trong hay ren ngoài?).

✔ Bước 3: Kiểm tra chất lượng

• Lựa chọn thương hiệu uy tín (như Shinyi, AUT, ARV, hoặc các dòng inox gia công chất lượng cao).

• Yêu cầu chứng chỉ CO, CQ để đảm bảo nguồn gốc xuất xứ.

Lưu ý khi lắp đặt và sử dụng

• Tránh xoắn: Tuyệt đối không được vặn xoắn khớp nối khi xiết bu lông mặt bích.

• Thứ tự xiết: Xiết bu lông theo hình đối xứng (ngôi sao) để lực ép dàn đều lên bề mặt đệm.

• Khoảng cách an toàn: Không nên lắp đặt khớp nối ngay sát các khu vực có nguồn nhiệt quá lớn nếu là loại cao su.

• Giá đỡ ống: Phải có giá đỡ cố định ở hai đầu khớp nối để tránh trọng lượng của ống đè trực tiếp lên khớp mềm.

FAQ – Câu hỏi thường gặp

1. Khớp nối mềm ống nước có thực sự bắt buộc không?

Trong các hệ thống công nghiệp và dân dụng hiện đại, nó là bắt buộc nếu có sự hiện diện của máy bơm hoặc đường ống dài trên 30m để tránh sự cố đứt gãy do rung động và giãn nở.

2. Bao lâu nên thay khớp nối mềm một lần?

Thông thường, tuổi thọ của khớp cao su là từ 2 – 5 năm tùy điều kiện môi trường. Khớp inox có thể bền trên 10 năm nếu không bị ăn mòn hóa học.

3. Làm sao biết khớp nối sắp hỏng?

Hãy quan sát bề mặt: nếu thấy cao su có vết rạn nứt chân chim, rỉ nước ở mối nối bích hoặc lớp lưới inox bị đứt sợi, đó là lúc bạn cần thay thế ngay.

4. Có thể dùng khớp nối mềm thay thế hoàn toàn cho ống cứng không?

Không. Khớp nối mềm chỉ là thiết bị kết nối tạm thời ở các điểm xung yếu. Lạm dụng nó sẽ làm mất tính ổn định định vị của toàn bộ hệ thống.

Kết luận

Khớp nối mềm ống nước không đơn thuần là một phụ kiện , mà là "bảo hiểm" cho toàn bộ hệ thống hạ tầng nước của bạn. Đầu tư đúng loại, lắp đặt đúng cách sẽ giúp bạn tiết kiệm hàng chục triệu đồng chi phí sửa chữa và tránh được những rủi ro gián đoạn vận hành không đáng có.
