Ring Groove Flange: Giải Pháp Làm Kín Tuyệt Đối Cho Hệ Thống Áp Suất Cực Cao

Trong lĩnh vực kỹ thuật đường ống, việc đối mặt với các hệ thống vận hành ở áp suất lên đến hàng trăm bar luôn là một bài thử thách khắc nghiệt. Đã bao giờ bạn gặp tình trạng hệ thống bị rò rỉ (leak) dữ dội ngay tại vị trí kết nối, dù các kỹ thuật viên đã siết chặt bu lông đến mức tối đa?

Nguyên nhân thường không nằm ở lực siết, mà nằm ở việc lựa chọn sai kiểu bề mặt mặt bích. Đối với các ứng dụng thông thường, mặt bích RF (Raised Face) có thể đáp ứng tốt, nhưng trong môi trường extreme pressure, chúng nhanh chóng bộc lộ yếu điểm. Đó là lý do flange (hay còn gọi là RTJ flange) ra đời như một tiêu chuẩn vàng để đảm bảo an toàn tuyệt đối. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và bảng thông số kỹ thuật của loại mặt bích đặc biệt này.

Ring groove flange là gì?

Mặt bích có rãnh vòng là loại mặt bích được thiết kế với một rãnh sâu (groove) được gia công tỉ mỉ trên bề mặt tiếp xúc. Mục đích của rãnh này là để chứa một vòng đệm kim loại đặc biệt (Ring Type Joint Gasket).

Trong giới kỹ thuật, loại mặt bích này thường được gọi tắt là RTJ flange. Các tiêu chuẩn quốc tế phổ biến nhất quy định về kích thước và kỹ thuật cho dòng sản phẩm này bao gồm ASME B16.5 (cho kích thước lên đến 24 inch) và ASME B16.47 (cho kích thước lớn hơn). Khác với các loại mặt bích dùng gioăng mềm như cao su hay chì, RTJ được thiết kế riêng cho các kịch bản vận hành mà sự sai sót về rò rỉ có thể dẫn đến thảm họa về môi trường và kinh tế.

Nguyên lý làm kín của RTJ flange

Điểm khác biệt cốt lõi tạo nên sự tin cậy của RTJ flange chính là cơ chế Metal-to-metal sealing (làm kín kim loại với kim loại).

Khi chúng ta tiến hành siết các bu lông, lực ép cực lớn sẽ đẩy vòng đệm kim loại (gasket) vào trong rãnh của mặt bích. Do vật liệu của vòng đệm thường mềm hơn vật liệu của mặt bích, vòng đệm sẽ bị biến dạng cục bộ, lấp đầy các rãnh nhỏ nhất và tạo ra một bề mặt tiếp xúc kín khít tuyệt đối.

• Chịu áp suất vượt trội: Khả năng làm kín tỉ lệ thuận với lực siết và áp suất bên trong hệ thống.

• Chịu nhiệt độ khắc nghiệt: Vì sử dụng hoàn toàn bằng kim loại, hệ thống này không bị nóng chảy hay biến chất như các loại gioăng phi kim.

Đây là cơ chế làm kín cơ học bền vững nhất hiện nay, giúp hệ thống duy trì tính toàn vẹn ngay cả khi xảy ra các cú sốc áp suất đột ngột.

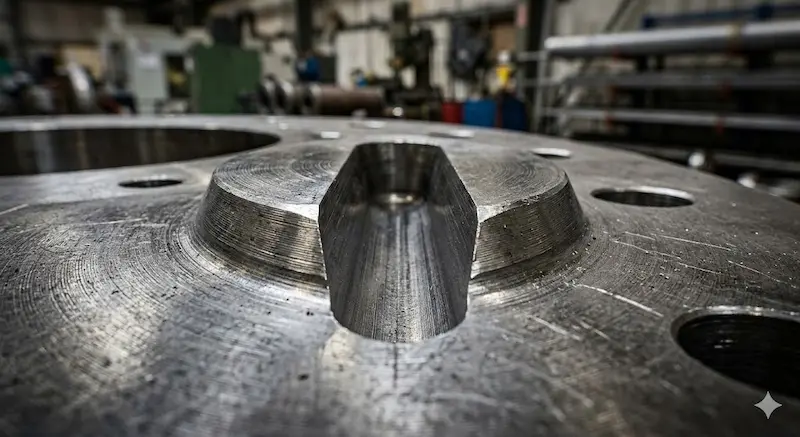

Phân tích cấu tạo chi tiết của ring groove flange

Một mặt bích RTJ tiêu chuẩn bao gồm các thành phần được tính toán kỹ lưỡng về mặt hình học:

1. Groove (Rãnh): Đây là bộ phận quan trọng nhất. Rãnh được cắt theo hình thang hoặc hình oval tùy theo yêu cầu kỹ thuật. Độ bóng bề mặt rãnh (Surface finish) phải cực cao để tránh các vết trầy xước gây đường dẫn rò rỉ.

2. Facing: Bề mặt xung quanh rãnh thường được gia công phẳng để hỗ trợ quá trình căn chỉnh.

3. Bolt holes & Hub: Các lỗ bu lông và phần cổ bích được thiết kế dày dặn hơn để chịu đựng momen xoắn lớn khi lắp đặt.

Thiết kế rãnh ảnh hưởng thế nào đến hiệu suất?

Rãnh thường có hai dạng phổ biến: Oval và Octagonal (bát giác). Rãnh bát giác hiện nay được ưa chuộng hơn nhờ diện tích tiếp xúc lớn và khả năng truyền lực ép đồng đều hơn, giúp tối ưu hóa hiệu quả làm kín.

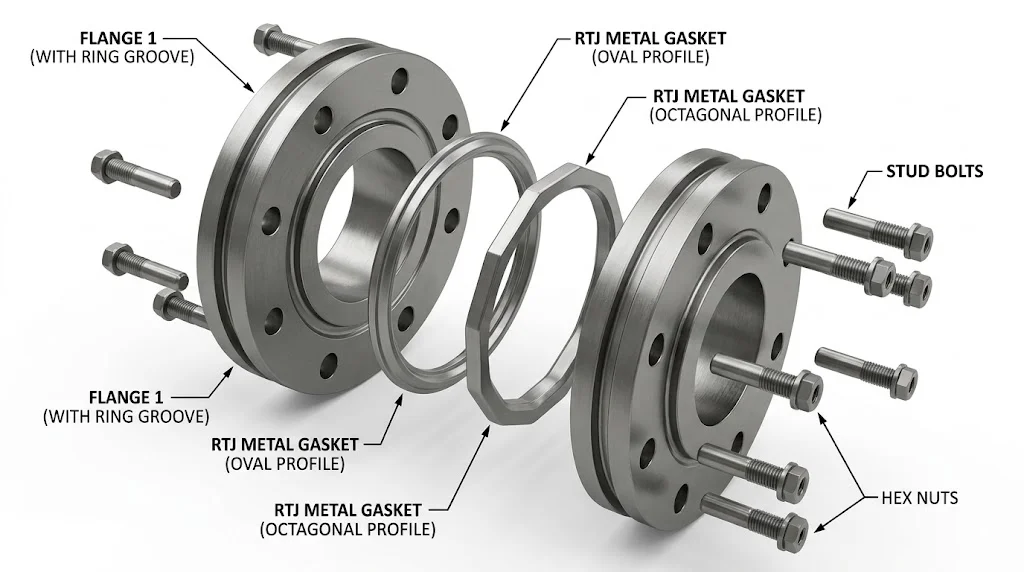

Phân loại các kiểu RTJ Flange phổ biến

Dựa trên cấu tạo của rãnh và loại vòng đệm đi kèm, chúng ta chia thành 3 loại chính:

• Type R: Là loại phổ biến nhất, tương thích với cả vòng đệm Oval và Octagonal. Thường dùng cho các Class từ 150 đến 2500.

• Type RX: Một bản cải tiến của Type R, có khả năng tự làm kín nhờ áp suất (pressure-energized). Khi áp suất bên trong tăng lên, nó sẽ đẩy vòng đệm ép chặt hơn vào thành rãnh.

• Type BX: Được thiết kế cho các hệ thống có áp suất cực cao (lên đến 20,000 psi) theo tiêu chuẩn API 6A. Loại này thường có lỗ cân bằng áp suất để đảm bảo sự ổn định.

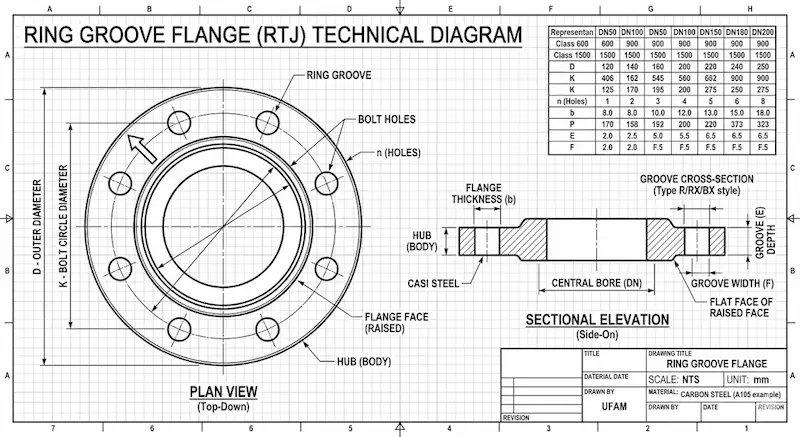

Thông số kỹ thuật quan trọng của RTJ flange

Khi lựa chọn RTJ flange, bạn cần đặc biệt lưu ý đến các thông số kích thước sau để đảm bảo tính đồng bộ:

Vật liệu sản xuất: Thông thường là thép carbon (A105), thép không gỉ (SS304, SS316) hoặc các hợp kim niken cho môi trường ăn mòn cực độ.

So sánh Ring Groove Flange vs RF vs FF

Để thấy rõ tại sao RTJ lại đứng đầu về hiệu suất, hãy nhìn vào bảng so sánh dưới đây:

Insight chuyên gia: Đừng bao giờ cố gắng lắp một mặt bích RTJ với một mặt bích RF. Dù kích thước lỗ bu lông có thể trùng khớp, nhưng cơ chế làm kín khác nhau sẽ gây ra hư hỏng bề mặt và rò rỉ tức thì.

Tại sao RTJ flange lại bắt buộc dùng gasket kim loại?

Nhiều người tự hỏi tại sao không dùng gioăng mềm cho tiết kiệm? Câu trả lời nằm ở độ tin cậy. Trong môi trường áp suất cao, gioăng mềm (như PTFE hay Graphite) dễ bị hiện tượng "blow-out" – tức là áp suất đẩy bay gioăng ra ngoài.

Gasket kim loại trong hệ thống RTJ flange hoạt động dựa trên nguyên lý biến dạng đàn hồi và dẻo. Khi kim loại của gasket ép chặt vào kim loại của mặt bích, chúng tạo thành một khối thống nhất. Điều này không chỉ chặn lưu chất mà còn giúp mối nối chịu được sự rung động mạnh của hệ thống máy bơm hoặc máy nén công suất lớn.

Ứng dụng thực tế: Khi nào bạn thực sự cần RTJ?

Việc sử dụng RTJ flange đi kèm với chi phí cao hơn, vì vậy nó thường được ưu tiên cho các khu vực "critical" (trọng yếu):

1. Ngành Dầu khí (Upstream & Downstream): Các giàn khoan ngoài khơi, nơi áp suất giếng cực lớn và điều kiện khắc nghiệt.

2. Nhà máy lọc hóa dầu: Xử lý các dòng lưu chất dễ cháy nổ ở nhiệt độ cao.

3. Hệ thống hơi áp suất cao (High-pressure steam): Trong các nhà máy nhiệt điện, nơi hơi nước có thể cắt đứt kim loại nếu xảy ra rò rỉ nhỏ.

Điều kiện sử dụng: Áp suất thường trên 100 bar và nhiệt độ trên $450^\circ C$ .

Sai lầm phổ biến dẫn đến thảm họa rò rỉ

• Tái sử dụng vòng đệm (Reuse gasket): Đây là lỗi nghiêm trọng nhất. Vòng đệm RTJ đã biến dạng sau lần siết đầu tiên. Việc dùng lại sẽ không thể tạo ra sự kín khít như ban đầu, dẫn đến nguy cơ leak rất cao.

• Dùng sai kiểu Gasket: Lắp vòng đệm R cho rãnh yêu cầu RX hoặc ngược lại.

• Bỏ qua việc kiểm tra rãnh (Groove inspection): Chỉ một vết xước nhỏ trong lòng rãnh cũng đủ để tạo thành "kênh" cho áp suất cao thoát ra.

Checklist lựa chọn và lắp đặt Ring Groove Flange

Để đảm bảo hệ thống vận hành trơn tru, hãy tuân thủ checklist sau:

Checklist chọn mua:

• Xác định đúng Pressure Class (ví dụ: Class 900 hay 1500).

• Chọn đúng tiêu chuẩn sản xuất (ASME B16.5 hoặc API).

• Kiểm tra độ cứng của Gasket (phải thấp hơn độ cứng của mặt bích khoảng 30-40 HB).

• Vật liệu mặt bích có tương thích với lưu chất không?

Lưu ý lắp đặt:

• Làm sạch tuyệt đối: Lau sạch bụi bẩn và dầu mỡ trong rãnh trước khi đặt vòng đệm.

• Căn chỉnh (Alignment): Hai mặt bích phải song song tuyệt đối để tránh làm lệch vòng đệm.

• Siết lực theo sơ đồ: Luôn siết bu lông theo hình sao và sử dụng cờ lê lực (torque wrench) theo thông số của nhà sản xuất.

FAQ: Câu hỏi thường gặp

1. Ring groove flange có thể thay thế hoàn toàn cho RF flange được không?

Về mặt kỹ thuật là có nếu bạn thay đổi cả cặp và đồng nhất tiêu chuẩn, nhưng về chi phí thì không nên nếu áp suất hệ thống thấp.

2. Làm sao để biết rãnh mặt bích bị hỏng?

Sử dụng các thiết bị đo độ bóng bề mặt hoặc kiểm tra bằng mắt thường/chất lỏng thẩm thấu (PT) để tìm vết nứt hoặc vết trầy xước trong lòng rãnh.

3. Tại sao Class 150 ít khi thấy dùng RTJ?

Vì ở áp suất Class 150 (khoảng 20 bar), mặt bích RF đã làm quá tốt nhiệm vụ và rẻ hơn nhiều. RTJ bắt đầu phát huy thế mạnh rõ rệt từ Class 600 trở lên.

Kết luận

Đầu tư vào RTJ flange là đầu tư vào sự an toàn và bền vững của công trình. Dù chi phí ban đầu và yêu cầu lắp đặt có phần khắt khe, nhưng hiệu quả làm kín mà nó mang lại trong môi trường áp suất cực cao là không thể thay thế. Đừng để một lỗi nhỏ trong việc chọn mặt bích gây ra những tổn thất khổng lồ cho hệ thống của bạn.
