Flange Weld Neck: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Áp Suất Cao

Trong kỹ thuật vận hành hệ thống pipeline công nghiệp, hiện tượng nứt gãy tại các điểm nối mặt bích là một trong những sự cố nghiêm trọng nhất, đe dọa trực tiếp đến an toàn sản xuất và môi trường. Thực tế cho thấy, phần lớn các vụ rò rỉ hoặc nứt mối nối không xuất phát từ chất lượng vật liệu, mà do việc chọn sai loại mặt bích ngay từ khâu thiết kế.

Nhiều đơn vị vì ưu tiên tính kinh tế hoặc sự tiện lợi trong lắp đặt đã lựa chọn mặt bích Slip-on cho các vị trí xung yếu. Tuy nhiên, khi đối mặt với các chu kỳ nhiệt và áp suất biến đổi liên tục, chỉ có mặt bích cổ hàn mới đủ khả năng chịu đựng các ứng suất (stress) cực cao nhờ thiết kế cổ dài đặc trưng. Bài viết này sẽ phân tích lý do tại sao loại mặt bích này lại là "tiêu chuẩn vàng" cho các hệ thống critical và cách bạn chọn đúng thông số kỹ thuật để tối ưu hóa dự án.

Flange weld neck là gì?

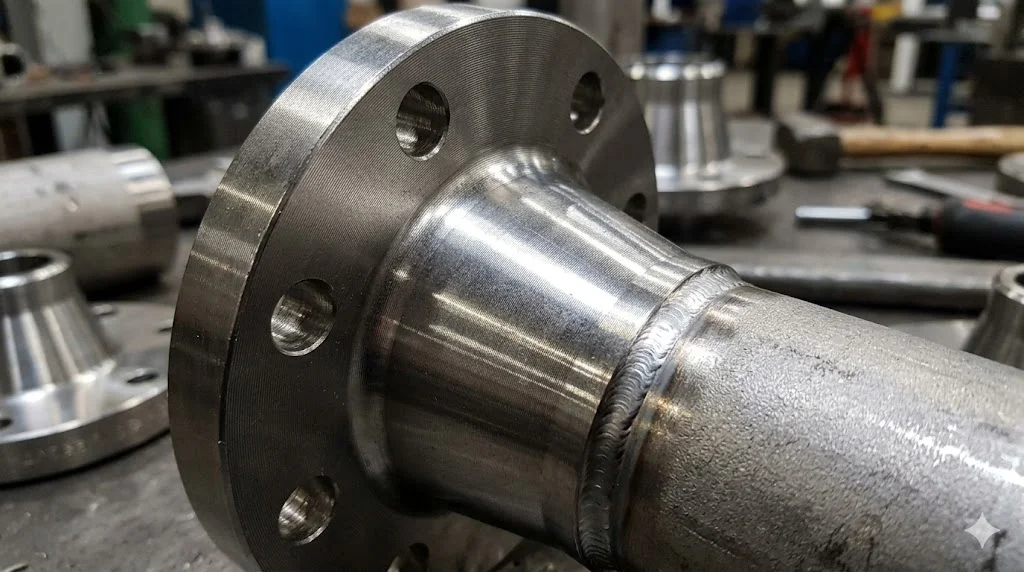

Flange weld neck (hay còn gọi là mặt bích cổ hàn) là loại mặt bích được thiết kế với một phần cổ (neck) thuôn dài, có đường kính bằng với đường kính ống kết nối. Điểm khác biệt cốt lõi nằm ở phương thức lắp ghép: mặt bích được hàn đối đầu (butt weld) trực tiếp vào đầu ống, tạo nên một kết nối liền mạch và đồng nhất về mặt cơ học.

Đặc điểm nhận dạng dễ dàng nhất của loại bích này là phần hub (trục) dài và độ dốc thoải từ phần thân bích đến phần đầu hàn. Thiết kế này không chỉ giúp việc kiểm tra mối hàn bằng tia X (Radiography) trở nên dễ dàng mà còn đảm bảo dòng lưu chất bên trong không bị cản trở bởi các gờ nối, giảm thiểu tối đa hiện tượng xói mòn và ăn mòn cục bộ.

Nguyên lý hoạt động của weld neck flange

Tại sao các kỹ sư lâu năm luôn ưu tiên mặt bích cổ hàn cho các hệ thống quan trọng? Câu trả lời nằm ở nguyên lý phân bổ lực và truyền tải ứng suất.

• Cơ chế hàn đối đầu: Việc hàn Butt-weld giúp mối nối có độ bền tương đương với chính thân ống. Nó tạo ra một "sự chuyển tiếp mượt mà" về độ dày từ mặt bích sang ống.

• Phân bổ lực đồng đều: Khi hệ thống chịu áp suất bên trong hoặc tải trọng uốn từ bên ngoài, phần cổ dài đóng vai trò là cánh tay đòn truyền ứng suất từ mặt bích vào đường ống một cách đều đặn.

• Giảm tập trung ứng suất (Stress Concentration): Khác với các loại bích khác, thiết kế cổ thuôn giúp triệt tiêu các điểm tích tụ áp lực, từ đó ngăn chặn sự hình thành của các vết nứt li ti theo thời gian.

Sự hiệu quả này giúp hệ thống duy trì được tính toàn vẹn ngay cả trong điều kiện rung động mạnh hoặc giãn nở nhiệt đột ngột, điều mà các dòng bích giá rẻ không bao giờ làm được.

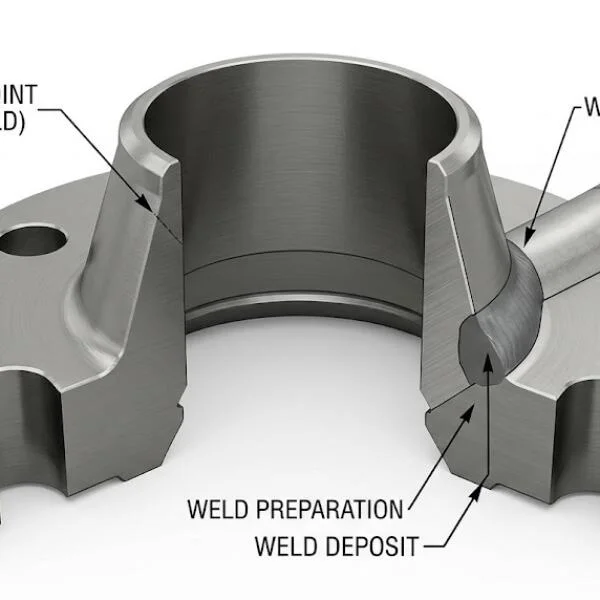

Cấu tạo chi tiết và thành phần của flange weld neck

Để hiểu sâu về sức bền của mặt bích cổ hàn, chúng ta cần bóc tách các thành phần cấu tạo chính xác của nó:

1. The Neck (Cổ bích): Phần quan trọng nhất, có độ dốc từ từ giúp truyền tải stress. Độ dày của đầu cổ bích phải khớp hoàn hảo với Schedule (độ dày) của ống để việc hàn đối đầu đạt chuẩn.

2. Flange Face (Mặt bích): Có thể là mặt lồi (RF), mặt phẳng (FF) hoặc rãnh vòng (RTJ).

3. Bolt Holes (Lỗ bu lông): Được khoan chính xác theo tiêu chuẩn để đảm bảo sự đồng tâm khi kết nối.

4. Hub (Thân bích): Phần trung gian dày dặn, chịu trách nhiệm chống lại các biến dạng khi siết bu lông ở áp suất cao.

Thiết kế cổ dài không chỉ tăng độ bền cơ học mà còn giúp cách ly mối hàn khỏi khu vực mặt bích. Điều này cực kỳ quan trọng vì nhiệt lượng khi hàn sẽ không làm biến dạng bề mặt làm kín (sealing face) của mặt bích.

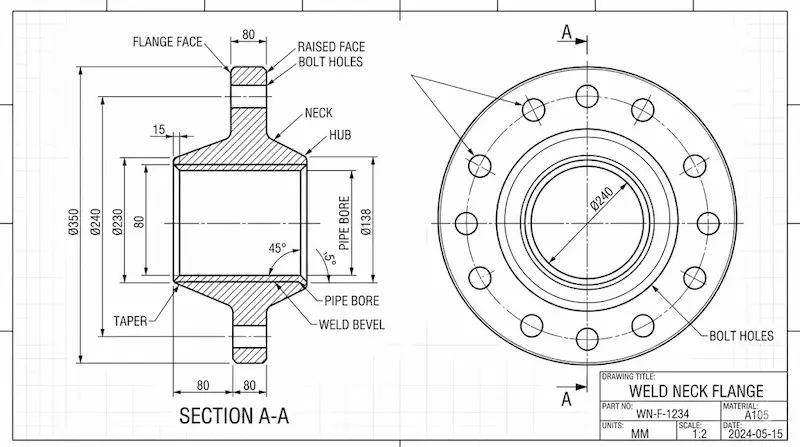

Thông số kỹ thuật và Tiêu chuẩn áp dụng

Việc lựa chọn mặt bích cổ hàn đòi hỏi sự chính xác tuyệt đối về thông số kỹ thuật. Các kỹ sư thường dựa vào hai hệ tiêu chuẩn phổ biến nhất:

• ASME B16.5: Quy định cho các size từ NPS 1/2 đến NPS 24, với các Pressure Class phổ biến như 150, 300, 600, 900, 1500, và 2500.

• EN 1092-1: Tiêu chuẩn Châu Âu, phân loại theo PN (PN10, PN16, PN25, PN40...).

Ngoài ra, khi đặt hàng, bạn bắt buộc phải cung cấp Bore Diameter (Đường kính trong). Thông số này phụ thuộc vào độ dày thành ống (ví dụ: Sch 40, Sch 80, Sch XXS). Nếu chọn sai Bore, dòng chảy sẽ bị tạo xoáy tại điểm nối, dẫn đến rung lắc và hỏng hóc hệ thống.

So sánh Weld Neck Flange với Slip-On và Socket Weld

Dưới đây là bảng so sánh giúp bạn có cái nhìn tổng quan về vị thế của weld neck:

Insight chuyên gia: Mặc dù chi phí của mặt bích hàn cổ cao hơn khoảng 20-30% so với Slip-on, nhưng nếu tính trên vòng đời dự án và chi phí bảo trì do rò rỉ, Weld Neck lại là giải pháp tiết kiệm nhất cho các hệ thống vận hành liên tục.

Ứng dụng thực tế: Khi nào không thể thay thế Weld Neck?

Trong môi trường công nghiệp nặng, mặt bích cổ hàn được coi là lựa chọn duy nhất cho các kịch bản sau:

• Hệ thống Dầu khí (Oil & Gas): Các đường ống dẫn dầu thô, khí tự nhiên dưới áp suất cực lớn và môi trường biển ăn mòn.

• Nhà máy nhiệt điện & Điện hạt nhân: Nơi hơi nước ở nhiệt độ siêu cao có thể làm biến dạng bất kỳ mối nối fillet weld nào.

• Hóa chất độc hại: Những nơi mà một rò rỉ nhỏ nhất cũng dẫn đến thảm họa môi trường, yêu cầu mối nối phải có khả năng kiểm tra NDT (không phá hủy) 100%.

Sai lầm phổ biến: Nhiều người thường bỏ qua việc kiểm tra alignment (độ đồng tâm) trước khi hàn đối đầu. Nếu cổ bích và ống lệch nhau chỉ 1-2mm, ứng suất sẽ tập trung tại một điểm, dẫn đến nứt mối hàn chỉ sau vài tháng vận hành.

Checklist và Hướng dẫn chọn đúng Flange Weld Neck

Để tránh sai sót khi mua hàng và lắp đặt, hãy tuân thủ các bước sau:

1. Xác định Pressure Class: Hệ thống vận hành ở bao nhiêu Bar/PSI?

2. Chọn vật liệu (Material): Carbon steel (A105) cho ứng dụng chung, Stainless steel (A182 F304/F316) cho môi trường hóa chất, hoặc Alloy steel cho nhiệt độ cao.

3. Khớp độ dày (Schedule): Đảm bảo Bore của mặt bích khớp chính xác với Schedule của ống để mối hàn đối đầu mượt mà.

4. Kiểm tra quy trình hàn (WPS): Việc hàn mặt bích cổ dài đòi hỏi thợ hàn có chứng chỉ và quy trình hàn chuẩn để tránh các khuyết tật như ngậm xỉ hay thấu không hết.

FAQ: Câu hỏi thường gặp về mặt bích cổ hàn

1. flange weld neck có thực sự tốt hơn slip-on không?

Về mặt kỹ thuật: Có. Weld neck chịu được áp suất, nhiệt độ và lực uốn tốt hơn hẳn slip-on do có thiết kế cổ truyền lực và mối hàn đối đầu chắc chắn.

2. Tại sao weld neck flange lại đắt hơn?

Do quy trình sản xuất (rèn) phức tạp hơn, tốn nhiều nguyên liệu hơn cho phần cổ và yêu cầu độ chính xác cao hơn khi gia công Bore.

3. Có thể thay thế weld neck bằng slip-on để tiết kiệm không?

Chỉ có thể thay thế ở các hệ thống áp suất thấp (thường < Class 300) và nhiệt độ ổn định. Với hệ thống cao áp, việc thay thế này cực kỳ nguy hiểm.

4. Làm sao để kiểm tra chất lượng mối hàn weld neck?

Phương pháp phổ biến và hiệu quả nhất là chụp X-quang (RT) hoặc siêu âm mối hàn (UT). Thiết kế cổ dài của mặt bích này cực kỳ thuận lợi cho các đầu dò NDT.

Kết luận

Việc lựa chọn mặt bích hàn cổ không đơn thuần là một quyết định mua sắm vật tư kỹ thuật thông thường; đó là một chiến lược bảo vệ tài sản và đảm bảo tính bền vững cho toàn bộ hạ tầng năng lượng hoặc sản xuất của bạn. Trong một thế giới công nghiệp ngày càng khắt khe về các tiêu chuẩn an toàn môi trường và hiệu suất vận hành, những sai số dù là nhỏ nhất tại các điểm nối cũng có thể dẫn đến những thảm họa rò rỉ gây thiệt hại hàng triệu USD.

Nhìn vào bức tranh tổng thể, dù mức đầu tư ban đầu cho mặt bích cổ hàn cao hơn các loại mặt bích thông thường, nhưng giá trị mà nó mang lại là vô giá:

• Độ tin cậy tuyệt đối: Khả năng chịu đựng các chu kỳ nhiệt và áp suất biến đổi liên tục mà không gây mỏi kim loại (metal fatigue).

• An tâm trong vận hành: Thiết kế cổ dài giúp việc kiểm tra không phá hủy (NDT) trở nên chính xác 100%, loại bỏ mọi nghi ngờ về chất lượng mối hàn trước khi đưa vào vận hành.

• Tối ưu hóa chi phí vòng đời (LCC): Giảm thiểu tối đa thời gian dừng máy (downtime) để sửa chữa các vết nứt mối nối – điều thường xuyên xảy ra ở các hệ thống dùng mặt bích Slip-on trong điều kiện khắc nghiệt.

Tóm lại, đối với những hệ thống "Critical" – nơi áp suất, nhiệt độ và độ rung động luôn ở mức cao – mặt bích hàn cổ chính là giải pháp kỹ thuật tối ưu nhất, biến những điểm yếu tiềm tàng trở thành những điểm kết nối vững chắc nhất của hệ thống pipeline. Hãy để sự am hiểu về kỹ thuật và sự chuẩn xác trong lựa chọn thiết bị nâng tầm uy tín và sự an toàn cho công trình của bạn ngay từ hôm nay.
