Flange 6 là gì? Hướng dẫn chọn mặt bích DN150 chuẩn kỹ thuật

Bạn đang xem xét một bản vẽ kỹ thuật và bắt gặp ký hiệu "mặt bích 6 inch" nhưng lại băn khoăn không biết kích thước thực tế của nó là bao nhiêu mm? Hay bạn đang cần đặt mua phụ kiện cho hệ thống đường ống nhưng lo sợ nhầm lẫn giữa các tiêu chuẩn quốc tế dẫn đến việc không thể lắp đặt?

Thực tế, sai sót khi chọn flange 6 là một trong những lỗi phổ biến nhất của các kỹ sư mới hoặc bộ phận thu mua. Việc nhầm lẫn giữa hệ Inch và hệ Mét (DN), hoặc không phân biệt được các cấp áp lực Class/PN, thường dẫn đến hậu quả nghiêm trọng: nhẹ thì trễ tiến độ thi công, nặng thì gây rò rỉ, cháy nổ hệ thống do mất an toàn áp suất. Bài viết này sẽ giúp bạn hiểu đúng, chọn trúng và nắm vững mọi thông số kỹ thuật của mặt bích 6 inch.

Flange 6 là gì? Định nghĩa theo tiêu chuẩn quốc tế

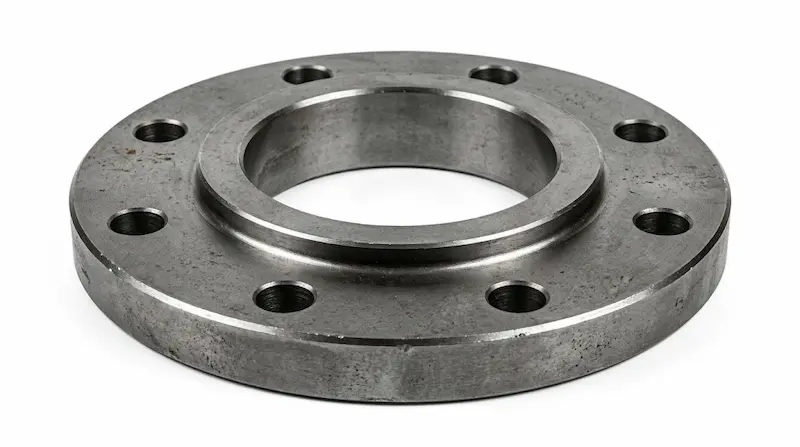

Mặt bích 6 inch là cách gọi phổ biến theo hệ đo lường Anh/Mỹ để chỉ loại mặt bích có kích thước danh nghĩa là 6 inch. Trong hệ mét (SI) thường dùng tại Việt Nam và Châu Âu, loại mặt bích này tương đương với định danh DN150 (Nominal Diameter).

Cần lưu ý một điểm cốt lõi: Con số 6 inch hay DN150 không phải là kích thước đường kính ngoài (OD) hay đường kính trong (ID) chính xác của mặt bích. Đây chỉ là kích thước danh nghĩa đại diện cho kích thước ống thép tương ứng mà mặt bích đó sẽ kết nối. Tùy thuộc vào tiêu chuẩn sản xuất (ANSI, DIN, JIS) và cấp áp lực, đường kính thực tế của mặt bích sẽ có sự thay đổi đáng kể.

Nguyên lý vận hành và bản chất kỹ thuật của mặt bích 6 inch

Về cơ bản, mặt bích 6 inch đóng vai trò là cầu nối trung gian để liên kết các đoạn ống, van, máy bơm hoặc các thiết bị đo lường lại với nhau tạo thành một hệ thống kín. Một bộ kết nối mặt bích hoàn chỉnh luôn bao gồm ba thành phần không thể tách rời: Hai mặt bích + Hệ thống bu lông/đai ốc + Gioăng làm kín (Gasket).

Tại sao chúng ta phải dùng mặt bích 6 inch thay vì hàn trực tiếp?

• Tính linh hoạt tối cao: Đối với các đường ống kích thước lớn như DN150, việc tháo rời để vệ sinh hoặc bảo trì máy móc bên trong trở nên dễ dàng hơn rất nhiều so với việc cắt và hàn lại ống.

• Khả năng chịu áp ổn định: Nhờ hệ thống bu lông phân bổ đều quanh chu vi, mặt bích tạo ra một liên kết cực kỳ vững chắc, có khả năng chịu được sự rung động và co giãn nhiệt của dòng lưu chất.

• Dễ dàng kiểm tra: Bạn có thể tháo mặt bích để kiểm tra tình trạng ăn mòn bên trong ống một cách nhanh chóng mà không làm hư hại cấu trúc đường ống.

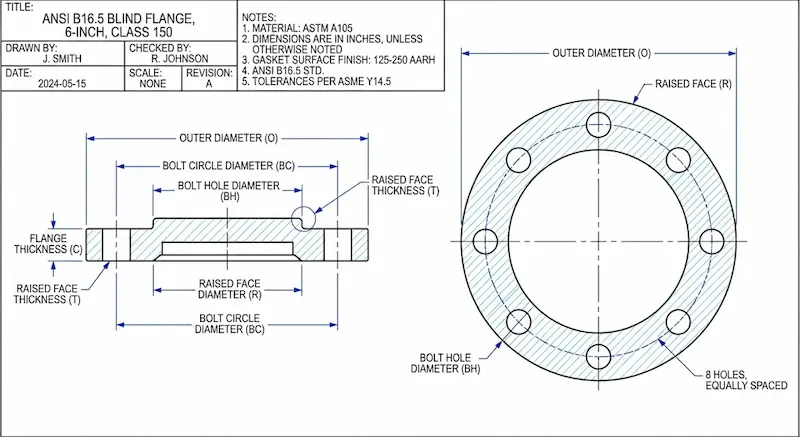

Thông số kỹ thuật chi tiết củamặt bích 6 inch (DN150)

Khi làm việc với mặt bích 6 inch, bạn phải đặc biệt chú ý đến các thông số dưới đây vì chúng quyết định khả năng lắp lẫn giữa các thiết bị:

1. Kích thước danh nghĩa: 6" (tương đương DN150).

2. Tiêu chuẩn sản xuất:

   • ANSI/ASME (Mỹ): Thường dùng các Class 150, 300, 600...

   • DIN/EN (Châu Âu): Thường dùng các cấp áp lực PN10, PN16, PN40...

   • JIS (Nhật Bản): Thường dùng 5K, 10K, 20K...

3. Đường kính ngoài (OD): Ví dụ, mặt bích ANSI Class 150 size 6" có OD khoảng 279.4 mm (11 inch), trong khi tiêu chuẩn JIS 10K lại có OD là 280 mm. Dù chênh lệch rất nhỏ nhưng tâm lỗ bu lông có thể hoàn toàn khác nhau.

4. Số lượng lỗ bu lông: Thông thường, mặt bích 6 inch tiêu chuẩn Class 150 hoặc PN16 sẽ có 8 lỗ bu lông. Tuy nhiên, ở các cấp áp lực cao hơn (như Class 600), số lượng và kích thước bu lông sẽ tăng lên để đảm bảo an toàn.

Phân loại các dòng mặt bích 6 inch phổ biến hiện nay

Tùy theo cấu tạo và phương thức kết nối với ống, mặt bích 6 inch được chia thành các loại hình học khác nhau để tối ưu hóa công năng:

• Weld Neck Flange (Mặt bích cổ hàn): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu áp lực và nhiệt độ cực tốt, thường dùng trong các nhà máy lọc dầu hoặc hệ thống hơi cao áp.

• Slip-On Flange (Mặt bích hàn trượt): Ống sẽ trượt vào bên trong mặt bích và được hàn ở cả mặt trong lẫn mặt ngoài. Đây là loại phổ biến nhất vì chi phí thấp và dễ lắp đặt.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các họng chờ.

• Socket Weld Flange (Hàn bọc đúc): Thường dùng cho các kích thước nhỏ, nhưng với size 6 inch thì ít phổ biến hơn Slip-on.

• Threaded Flange (Mặt bích ren): Kết nối bằng ren, không cần hàn, thích hợp cho các khu vực dễ cháy nổ nơi cấm hàn điện.

Insight chuyên gia: Nếu hệ thống của bạn yêu cầu sự an toàn tuyệt đối trước các rung động mạnh, hãy chọn Weld Neck. Nếu ưu tiên về tốc độ thi công và ngân sách, Slip-On là lựa chọn tối ưu.

So sánh flange 6 theo các tiêu chuẩn quốc tế

Đây là phần quan trọng nhất để tránh sai lầm khi đặt hàng. Hãy nhớ quy tắc vàng: Hai mặt bích khác tiêu chuẩn thường không thể lắp chung với nhau.

Tại sao không lắp chung được? Dù cùng gọi là mặt bích 6 inch, nhưng đường kính vòng tròn chia lỗ (PCD) và kích thước bu lông giữa ANSI và DIN hoàn toàn khác nhau. Nếu bạn cố tình lắp lẫn, bu lông sẽ bị xéo, không thể siết chặt, gây rò rỉ ngay lập tức.

Ứng dụng thực tế: Khi nào bạn cần đến mặt bích 6 inch?

Mặt bích size 6 inch (DN150) là kích thước "trung bình lớn", thường xuất hiện trong các hệ thống có lưu lượng dòng chảy đáng kể:

• Hệ thống phòng cháy chữa cháy (PCCC): Các đường ống trục chính dẫn nước cho tòa nhà cao tầng thường sử dụng DN150.

• Hệ thống HVAC: Đường ống nước lạnh (Chiller) cho các trung tâm thương mại.

• Nhà máy thực phẩm và hóa chất: Dùng để kết nối các bồn chứa lớn với hệ thống phân phối.

• Xử lý nước thải: Các trạm bơm công suất trung bình thường sử dụng các cụm van và mặt bích 6 inch để kết nối.

Những sai lầm "chết người" khi chọn mua và lắp đặt mặt bích 6 inch

Để tránh lãng phí ngân sách và thời gian, bạn cần tuyệt đối tránh các lỗi sau:

1. Nhầm lẫn đường kính danh nghĩa với đường kính thực tế: Nghĩ rằng mặt bích 6 inch là đường kính ngoài đúng 150mm. Thực tế đường kính ngoài của nó gần 280mm.

2. Chọn sai Class áp lực: Lắp mặt bích Class 150 vào hệ thống yêu cầu Class 300 sẽ khiến mặt bích bị biến dạng hoặc nứt vỡ dưới áp lực làm việc.

3. Bỏ qua vật liệu Gasket: Mặt bích bằng Inox nhưng lại dùng gioăng cao su không chịu được hóa chất sẽ dẫn đến rò rỉ chỉ sau vài ngày vận hành.

4. Siết bu lông không đều: Đây là lỗi lắp đặt phổ biến nhất. Nếu không siết đối xứng, mặt bích sẽ bị vênh, khiến gioăng không thể ép kín hoàn toàn.

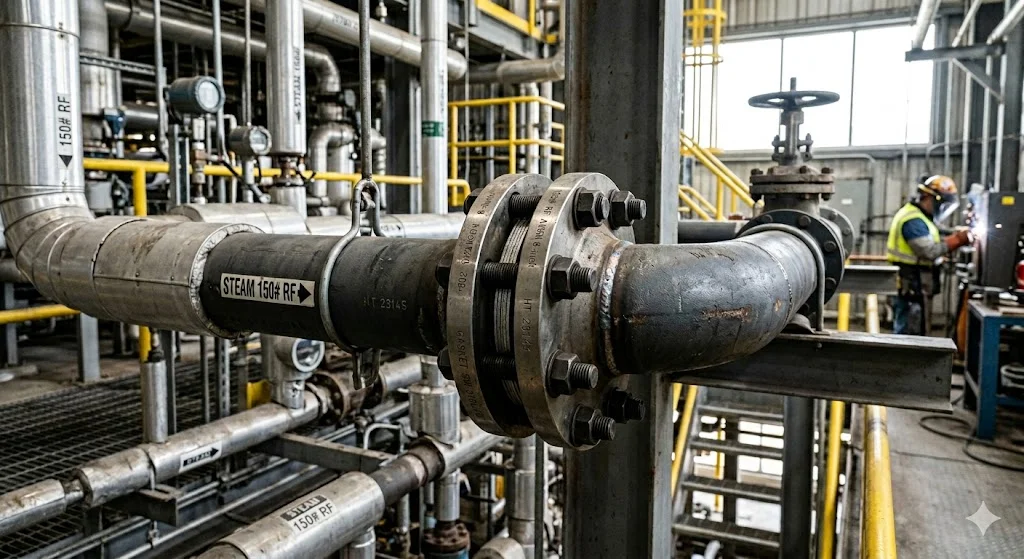

Checklist: Hướng dẫn chọn mặt bích 6 inch đúng kỹ thuật

Trước khi ký đơn đặt hàng, hãy kiểm tra lại các mục sau:

• Tiêu chuẩn là gì? (ANSI, DIN, JIS hay BS?)

• Cấp áp lực bao nhiêu? (Class 150, PN16 hay 10K?)

• Vật liệu yêu cầu? (Thép carbon A105, Inox 304, Inox 316 hay nhựa?)

• Loại mặt bích nào? (Slip-on, Weld Neck hay Blind?)

• Bề mặt tiếp xúc? (Mặt phẳng FF hay mặt lồi RF?)

Mẹo nhỏ: Luôn yêu cầu nhà cung cấp gửi bản vẽ thông số (Data Sheet) để đối chiếu trực tiếp với bản vẽ kỹ thuật của bạn trước khi giao hàng.

Câu hỏi thường gặp về mặt bích 6 inch (FAQ)

1. Flange 6 là DN bao nhiêu?

Đó chính là DN150 trong hệ mét.

2. Mặt bích 6 inch có bao nhiêu lỗ bu lông?

Phổ biến nhất là 8 lỗ cho các cấp áp lực thông dụng như Class 150 hoặc PN16. Tuy nhiên, một số tiêu chuẩn áp lực rất cao có thể yêu cầu 12 lỗ.

3. Tại sao mặt bích ANSI 6" Class 150 không lắp vừa mặt bích JIS 10K 6"?

Vì đường kính vòng chia lỗ (PCD) của ANSI là 241.3mm, trong khi JIS 10K là 240mm. Sự lệch 1.3mm này khiến bạn không thể xỏ bu lông qua tất cả các lỗ.

4. Vật liệu nào phổ biến nhất cho flange 6?

Thép Carbon (A105) dùng cho nước/dầu và Inox 304/316 dùng cho hóa chất/thực phẩm là hai loại phổ biến nhất.

5. Mặt bích 6 inch dùng bu lông size bao nhiêu?

Thông thường mặt bích 6" Class 150 sử dụng bu lông 3/4" (M20).

Kết luận

Việc hiểu rõ về mặt bích 6 inch (DN150) không chỉ giúp bạn trở thành một người làm kỹ thuật chuyên nghiệp mà còn bảo vệ hệ thống khỏi những rủi ro rò rỉ đáng tiếc. Hãy luôn nhớ rằng: sự khác biệt nằm ở chi tiết. Một sai sót nhỏ về tiêu chuẩn hay cấp áp lực cũng có thể khiến toàn bộ công đoạn lắp đặt phải tạm dừng.

Hy vọng bài viết đã cung cấp cho bạn cái nhìn sâu sắc và thực tế nhất về dòng mặt bích này. Nếu bạn còn bất kỳ thắc mắc nào về bảng quy đổi kích thước hoặc cần tư vấn vật liệu phù hợp, hãy liên hệ ngay với các chuyên gia kỹ thuật để được hỗ trợ chính xác nhất.
