Ansi b16 5 blind flange là gì? Giải pháp bịt kín chuyên dụng cho đường ống

Bạn cần bịt kín một đầu đường ống để kết thúc dòng chảy hoặc phục vụ công tác bảo trì, nhưng lại lúng túng không biết chọn loại phụ kiện nào phù hợp với hệ thống hiện tại? Việc lựa chọn sai loại mặt bích, đặc biệt là dòng ANSI B16.5 blind flange, có thể dẫn đến những hậu quả nghiêm trọng như rò rỉ hóa chất, mất áp suất hệ thống, thậm chí gây nổ điểm cuối cực kỳ nguy hiểm cho nhân sự vận hành.

Mặc dù ansi b16 5 blind flange là một trong những quy chuẩn phổ biến nhất thế giới về mặt bích, nhưng các thông số về Class áp lực và kiểu bề mặt thường bị hiểu sai hoặc nhầm lẫn với các tiêu chuẩn khác như DIN hay JIS. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật, giúp bạn hiểu rõ bản chất và cách lựa chọn ANSI B16.5 blind flange một cách chính xác nhất cho công trình của mình.

Ansi b16 5 blind flange là gì? Định nghĩa và vai trò

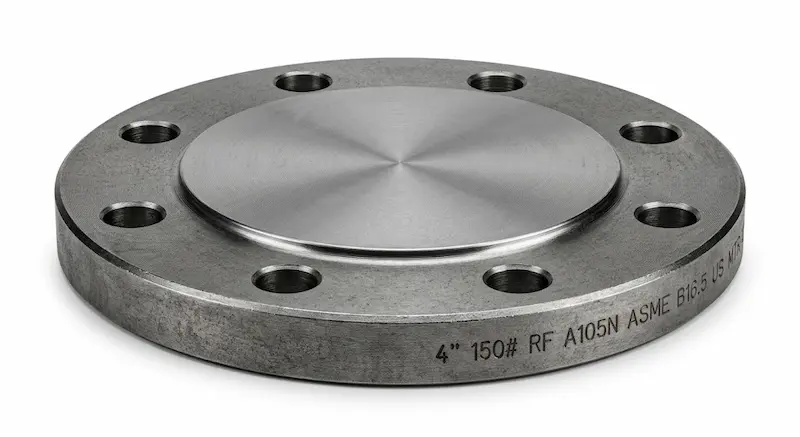

ANSI B16.5 blind flange (hay còn gọi là mặt bích đặc/mặt bích mù) là loại mặt bích không có lỗ trung tâm, được thiết kế và sản xuất tuân thủ nghiêm ngặt theo tiêu chuẩn của Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI), nay thường được gọi phổ biến hơn là ASME B16.5. Vai trò chính của phụ kiện này là đóng vai trò như một "nắp đậy" bằng kim loại, dùng để bịt kín các đầu chờ của đường ống, các họng van hoặc các cửa ra của bình áp suất.

Khác với các loại mặt bích truyền thống có lỗ để môi chất đi qua, mặt bích mù được thiết kế để chặn đứng dòng chảy. Trong thực tế vận hành, nó được sử dụng khi hệ thống cần kết thúc một đoạn ống hoặc khi bạn cần cô lập một bộ phận cụ thể để tiến hành sửa chữa mà không cần phải cắt bỏ hay hàn chết đường ống. Với kết cấu đặc khít, nó tạo ra một lá chắn vững chắc trước áp lực từ bên trong hệ thống tác động lên bề mặt tiếp xúc.

Nguyên lý hoạt động và bản chất của blind flange

Về mặt cơ học, nguyên lý hoạt động của ansi b16 5 blind flange dựa trên sự kết hợp của ba thành phần: Thân mặt bích, hệ thống bu lông và gioăng (gasket). Khi được lắp đặt, mặt bích đặc sẽ ép chặt lên đầu mặt bích đối diện thông qua lực siết bu lông. Gioăng được đặt ở giữa sẽ bị nén lại, điền đầy vào các rãnh li ti trên bề mặt mặt bích, từ đó tạo ra một môi trường kín khít hoàn toàn, ngăn chặn tuyệt đối sự rò rỉ của môi chất.

Tại sao chúng ta nên dùng blind flange thay vì phương pháp hàn kín đầu ống?

• Tính linh hoạt cao: Blind flange cho phép bạn mở hệ thống bất cứ lúc nào để kiểm tra, làm sạch hoặc mở rộng đường ống chỉ bằng cách tháo bu lông.

• Khả năng chịu tải: Theo các tính toán kỹ thuật, tại vị trí tâm của mặt bích mù, lực ứng suất do áp suất tác động là rất lớn. Tuy nhiên, tiêu chuẩn ANSI B16.5 đã tính toán độ dày cực kỳ chính xác để loại mặt bích này có thể chịu được áp lực cao hơn cả các loại mặt bích có lỗ cùng kích cỡ.

• An toàn bảo trì: Nó là công cụ không thể thiếu để cô lập các đoạn ống chứa hóa chất độc hại hoặc nhiệt độ cao, đảm bảo an toàn tuyệt đối cho công nhân phía sau điểm bịt.

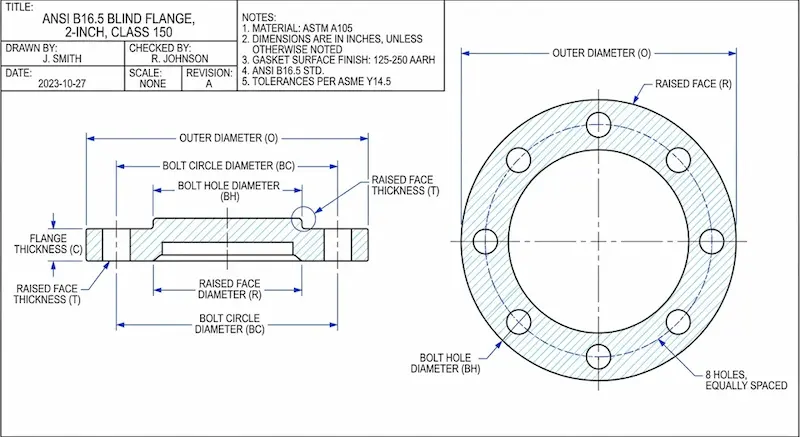

Thông số kỹ thuật chuyên sâu của ANSI B16.5 Blind Flange

Để một ansi b16 5 blind flange, nó phải đáp ứng các yêu cầu khắt khe về kích thước hình học và khả năng chịu tải nhiệt - áp. Dưới đây là các thông số kỹ thuật cốt lõi mà bạn cần nắm vững:

• Dải kích thước (Size Range): Từ 1/2 inch (DN15) đến 24 inch (DN600). Với kích thước lớn hơn 24 inch, tiêu chuẩn sẽ chuyển sang ASME B16.47.

• Cấp áp lực (Pressure Class): Bao gồm các dải phổ biến Class 150, 300, 600, 900, 1500 và 2500. Mỗi Class sẽ tương ứng với một độ dày và số lượng lỗ bu lông khác nhau.

• Vật liệu cấu tạo (Materials): * Thép carbon (A105): Phổ biến nhất cho các hệ thống nước, dầu khí thông thường.

  • Inox (SS304, SS316): Chống ăn mòn tuyệt vời cho môi trường axit hoặc thực phẩm.

  • Thép hợp kim: Dùng cho các ứng dụng nhiệt độ cực cao hoặc cực thấp.

• Kiểu bề mặt tiếp xúc (Facing):

  • RF (Raised Face): Mặt lồi, phổ biến nhất, dùng cho các ứng dụng công nghiệp thông dụng.

  • FF (Flat Face): Mặt phẳng, thường dùng khi kết nối với các thiết bị bằng gang.

  • RTJ (Ring Type Joint): Dùng vòng đệm kim loại, dành riêng cho các hệ thống siêu cao áp (Class 600 trở lên).

Phân loại blind flange và các Insight kỹ thuật quan trọng

Dựa trên nhu cầu thực tế của khách hàng, ANSI B16.5 blind flange thường được phân loại dựa trên hai tiêu chí chính là áp lực và vật liệu.

Về áp lực: Class 150 là dòng được tiêu thụ nhiều nhất trong các hệ thống xử lý nước và HVAC nhờ giá thành rẻ và đủ dùng. Tuy nhiên, trong ngành dầu khí và hóa chất, các dòng Class 300 và 600 lại chiếm ưu thế vì khả năng chịu tải vượt trội khi nhiệt độ môi chất biến thiên mạnh.

Về vật liệu: Nếu bạn làm việc trong môi trường biển hoặc nhà máy hóa chất, việc chọn mặt bích mù bằng Inox 316 là bắt buộc để tránh tình trạng rỉ sét gây kẹt bu lông hoặc hỏng bề mặt làm kín.

Kỹ thuật Insight: Một điểm mà ít người chú ý là mặt bích mù thường là loại nặng nhất trong các loại mặt bích cùng kích thước. Do không có lỗ trung tâm, nó tập trung khối lượng kim loại lớn nhất để chịu được ứng suất uốn tại điểm giữa. Điều này giúp blind flange trở thành chốt chặn an toàn nhất trong toàn bộ hệ thống đường ống.

So sánh Blind Flange với các loại Flange thông dụng khác

Để giúp bạn có cái nhìn trực quan hơn về sự khác biệt giữa các dòng mặt bích theo chuẩn ANSI B16.5, hãy tham khảo bảng so sánh dưới đây:

Phân tích chuyên sâu: Weld Neck hay Slip-on được thiết kế để chịu ứng suất dọc trục và ứng suất vòng khi dòng chảy lưu thông. Trong khi đó, ANSI B16.5 blind flange phải đối mặt trực diện với lực đẩy của dòng chảy (thrust force). Do đó, thiết kế của nó không cho phép bất kỳ điểm yếu nào ở trung tâm, khiến nó trở thành phụ kiện cứng vững nhất.

Ứng dụng thực tế: Khi nào bạn cần dùng ANSI B16.5 Blind Flange?

Trong vòng đời của một hệ thống đường ống, ansi b16 5 blind flange được sử dụng ở nhiều giai đoạn khác nhau:

1. Giai đoạn thử nghiệm (Pressure Testing): Trước khi đưa hệ thống vào vận hành, các kỹ sư dùng blind flange để bịt các đầu ống, tạo ra một không gian kín để bơm nước hoặc khí vào thử áp suất.

2. Giai đoạn vận hành: Dùng để bịt các đầu chờ (spare outlets). Đây là các vị trí được thiết kế sẵn để mở rộng công suất nhà máy trong tương lai mà không cần dừng hệ thống hoàn toàn để thi công.

3. Giai đoạn bảo trì: Khi cần tháo rời một chiếc máy bơm hoặc van để sửa chữa, người ta lắp mặt bích mù vào đầu ống để ngăn hóa chất rò rỉ ra ngoài môi trường làm việc.

Các ngành công nghiệp như Dầu khí, Hóa chất, Điện lực và Xử lý nước thải là những nơi tiêu thụ sản lượng mặt bích mù ANSI lớn nhất nhờ tính tiêu chuẩn hóa toàn cầu của nó.

Những sai lầm thường gặp khi chọn ANSI B16.5 Blind Flange

1. Chọn sai Class áp lực: Đây là lỗi phổ biến nhất. Một mặt bích Class 150 không thể thay thế cho Class 300 dù kích thước lỗ bu lông có thể tương đương ở một số size. Điều này trực tiếp dẫn đến hiện tượng mặt bích bị vồng (uốn cong) và gây rò rỉ.

2. Không kiểm tra sự tương thích của Gasket: Nếu bạn dùng mặt bích mù RF nhưng lại sử dụng gioăng cho mặt bích FF, diện tích tiếp xúc sẽ không đủ, dẫn đến không thể làm kín hoàn toàn.

3. Nhầm lẫn giữa tiêu chuẩn ANSI và DIN: Nhiều khách hàng nghĩ rằng chỉ cần đo đường kính ngoài giống nhau là lắp vừa. Thực tế, hệ lỗ bu lông của ANSI (hệ inch) và DIN (hệ mét) là khác nhau hoàn toàn. Bạn sẽ không thể xỏ bu lông qua nếu mua nhầm tiêu chuẩn.

4. Bỏ qua yếu tố ăn mòn: Sử dụng mặt bích thép A105 cho môi trường nước biển mà không có lớp mạ hoặc sơn bảo vệ sẽ khiến mặt bích bị ăn mòn sâu chỉ sau vài tháng.

Checklist: Cách chọn ANSI B16.5 Blind Flange đúng kỹ thuật

Trước khi đặt hàng, hãy đối chiếu với bộ checklist chuyên gia dưới đây để đảm bảo độ chính xác 100%:

• Xác định áp suất vận hành: Áp suất thực tế là bao nhiêu bar/psi? (Nên chọn Class có áp suất định mức cao hơn áp suất vận hành từ 20-30%).

• Xác định nhiệt độ môi chất: Nhiệt độ ảnh hưởng trực tiếp đến khả năng chịu áp của vật liệu (Tra bảng P-T Rating của ASME B16.5).

• Chọn đúng vật liệu: Môi chất có tính ăn mòn không? Cần Inox 304, 316 hay thép Carbon?

• Xác định kiểu bề mặt (Facing): Mặt lồi (RF) hay mặt phẳng (FF) để khớp với mặt bích đối diện?

• Kích thước ống: Đường kính danh định (DN) là bao nhiêu?

Lời khuyên: Luôn yêu cầu nhà cung cấp cung cấp chứng chỉ CO/CQ (Chứng chỉ xuất xứ và chất lượng) để đảm bảo thành phần hóa học của vật liệu đúng chuẩn ANSI.

Câu hỏi thường gặp về ANSI B16.5 blind flange (FAQ)

1. Blind flange có chịu áp tốt hơn các loại mặt bích khác không?

Có. Về lý thuyết cấu tạo, vì không có lỗ ở giữa nên mặt bích mù có độ cứng vững cao nhất, giúp nó chịu được ứng suất tập trung tốt hơn các dòng có lỗ như Slip-on hay Threaded.

2. Tôi có thể tự chế một tấm thép phẳng để làm blind flange không?

Tuyệt đối không nên đối với hệ thống áp suất cao. ANSI B16.5 blind flange có độ dày, độ vát và tiêu chuẩn vật liệu được tính toán để chịu tải theo quy định quốc tế. Việc tự chế tấm thép không chuẩn có thể gây nứt vỡ dưới áp lực cao.

3. Ansi b16 5 blind flange có thể tái sử dụng không?

Có thể tái sử dụng nếu thân mặt bích không bị biến dạng, bề mặt làm kín (phần răng khía) không bị trầy xước sâu và bu lông vẫn còn tốt. Tuy nhiên, gioăng (gasket) là thứ bắt buộc phải thay mới mỗi lần tháo lắp.

4. Sự khác biệt lớn nhất giữa Class 150 và Class 300 là gì?

Sự khác biệt nằm ở độ dày của tấm mặt bích và đường kính lỗ bu lông. Class 300 dày hơn đáng kể và có khả năng chịu áp suất gấp đôi Class 150 ở cùng một mức nhiệt độ.

5. Có bắt buộc phải dùng gasket cho blind flange không?

Bắt buộc. Nếu không có gasket, hai bề mặt kim loại dù phẳng đến đâu cũng không thể kín khít hoàn toàn, môi chất sẽ len lỏi qua các khe hở siêu nhỏ và gây rò rỉ.

Kết luận

Việc lựa chọn đúng ANSI B16.5 blind flange không chỉ là một quyết định kỹ thuật đơn thuần mà còn là cam kết về an toàn cho toàn bộ hệ thống đường ống công nghiệp. Bằng cách hiểu rõ về Pressure Class, vật liệu và kiểu bề mặt, bạn sẽ tiết kiệm được đáng kể chi phí bảo trì và tránh được những rủi ro vận hành không đáng có.
