PVC Flange: Giải Pháp Kết Nối Thông Minh Cho Hệ Thống Đường Ống Nhựa Chuyên Dụng

Trong các dự án xử lý nước thải hoặc lắp đặt hệ thống dẫn hóa chất, việc kết nối các đoạn ống PVC với van, máy bơm hoặc các thiết bị kim loại luôn là một thách thức kỹ thuật. Tình huống thường gặp nhất là sau khi lắp đặt xong, tại các điểm tiếp giáp xảy ra hiện tượng rò rỉ hoặc mặt bích bị nứt vỡ do áp suất không đồng đều. Nguyên nhân gốc rễ thường bắt nguồn từ việc lựa chọn sai loại PVC flange hoặc lắp đặt không đúng tiêu chuẩn kỹ thuật.

Vấn đề rò rỉ không chỉ gây lãng phí tài nguyên mà còn làm tăng chi phí bảo trì và tiềm ẩn nguy cơ mất an toàn lao động, đặc biệt là trong môi trường hóa chất ăn mòn. Vì vậy, hiểu rõ về đặc tính, phân loại và cách vận hành của mặt bích PVC là yêu cầu bắt buộc đối với mọi kỹ sư và đơn vị thu mua vật tư trước khi đưa vào vận hành hệ thống.

Bài viết này sẽ cung cấp cái nhìn sâu sắc từ góc độ chuyên gia về mặt bích PVC, giúp bạn lựa chọn đúng giải pháp tối ưu cho công trình của mình.

Mặt bích PVC là gì? Nguyên lý và bản chất kỹ thuật

Định nghĩa chuyên ngành

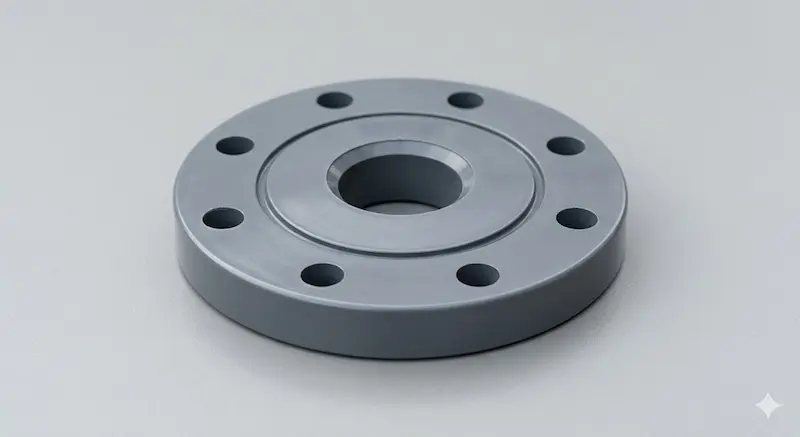

Mặt bích PVC (hay còn gọi là mặt bích nhựa PVC) là một phụ kiện hình tròn hoặc vuông có các lỗ để bắt bu lông, được sử dụng để kết nối các đoạn ống PVC với nhau hoặc kết nối ống nhựa với các thiết bị khác như van, máy bơm, bình áp lực. Đây là điểm nối có thể tháo rời, giúp linh hoạt trong việc kiểm tra và sửa chữa hệ thống piping.

Nguyên lý hoạt động và đặc tính vật liệu

Bản chất của kết nối bằng mặt bích là tạo ra một bề mặt tiếp xúc phẳng lớn giữa hai đầu thiết bị. Khi siết chặt các bu lông, lực ép sẽ nén chặt lớp gioăng (gasket) ở giữa, tạo nên một liên kết kín khít tuyệt đối, ngăn chặn lưu chất rò rỉ ra ngoài.

• Chống ăn mòn: Khác với mặt bích thép, nhựa PVC có khả năng kháng hóa chất, axit và kiềm cực tốt.

• Trọng lượng nhẹ: Giảm tải trọng lên hệ thống giá đỡ và dễ dàng vận chuyển, thi công.

• Độ bền hóa học: Không bị oxy hóa hoặc rỉ sét theo thời gian, ngay cả trong môi trường ẩm ướt hoặc dưới lòng đất.

Phân tích chuyên sâu các loại mặt bích PVC hiện nay

Để hệ thống hoạt động ổn định, bạn cần phân biệt rõ các dòng mặt bích nhựa dựa trên phương thức kết nối và hình dáng:

1. Các loại PVC flange phổ biến

• Van Stone Flange (Mặt bích rời): Gồm hai phần là vòng flange và phần cổ (stub end). Loại này cho phép xoay vòng flange để căn chỉnh lỗ bu lông dễ dàng, cực kỳ hữu ích trong không gian hẹp.

• One-Piece Flange (Mặt bích đúc liền): Phần cổ và mặt bích được đúc thành một khối thống nhất, mang lại độ cứng cáp và chịu áp suất tốt hơn.

• Blind Flange (Mặt bích mù): Không có lỗ ở tâm, dùng để chặn cuối đường ống hoặc bít các đầu chờ chưa sử dụng.

• Threaded Flange (Mặt bích ren): Kết nối với ống bằng ren thay vì dùng keo dán, thường dùng cho các hệ thống áp suất thấp hoặc cần tháo lắp thường xuyên.

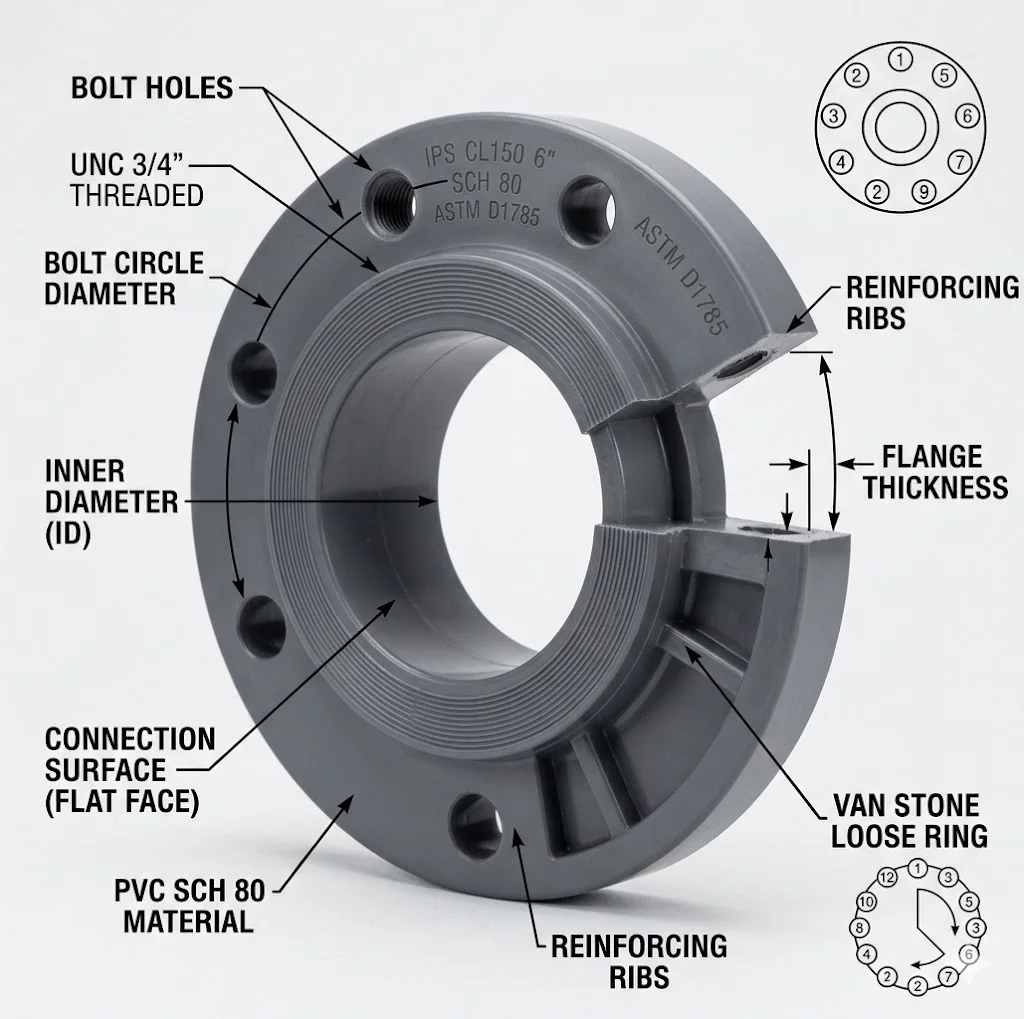

2. Thông số kỹ thuật cần đặc biệt lưu ý

Khi lựa chọn mặt bích PVC, bạn không thể bỏ qua các tiêu chuẩn kích thước để đảm bảo sự tương thích:

• Kích thước danh định (DN/NPS): Từ DN15 đến DN500 hoặc hơn.

• Áp suất làm việc (PN): Thường là PN10 hoặc PN16.

• Tiêu chuẩn kết nối: * ANSI (Mỹ): Dùng hệ inch, khoảng cách lỗ bu lông khác biệt.

  • DIN (Đức/Châu Âu): Dùng hệ mét, phổ biến nhất tại Việt Nam.

  • JIS (Nhật Bản): Thường dùng trong các nhà máy có vốn đầu tư Đông Á.

3. So sánh mặt bích PVC với mặt bích kim loại

Trong khi mặt bích thép hoặc inox có ưu thế về nhiệt độ và áp suất cực cao, thì mặt bích PVC lại chiếm ưu thế tuyệt đối về chi phí và khả năng chống ăn mòn. Nếu hệ thống vận hành dưới 60°C và môi trường có tính axit cao, mặt bích nhựa là lựa chọn thông minh hơn để tránh hiện tượng gỉ sét và tiết kiệm đến 50% ngân sách đầu tư vật tư.

Tại sao mặt bích PVC lại trở thành lựa chọn hàng đầu trong công nghiệp?

Câu hỏi đặt ra là tại sao trong các nhà máy xử lý nước và hóa chất, người ta lại ưu tiên dùng nhựa PVC thay vì kim loại?

• Tính kinh tế: Chi phí vật liệu và nhân công lắp đặt thấp hơn nhiều so với hàn thép hay inox.

• Tuổi thọ hệ thống: Trong môi trường clo hoặc axit sulfuric loãng, inox vẫn có thể bị rỗ (pitting), nhưng PVC thì hoàn toàn "trơ".

• Dễ bảo trì: Việc tháo lắp bu lông trên mặt bích nhựa nhanh chóng, không cần thợ hàn tay nghề cao, giúp giảm thời gian dừng máy (downtime).

Yếu tố ảnh hưởng đến tuổi thọ: Chất lượng của hạt nhựa PVC (có pha tạp chất hay không) và cường độ tia UV (nếu lắp ngoài trời) là hai yếu tố quyết định độ bền của mặt bích. Sử dụng nhựa uPVC cao cấp sẽ giúp mặt bích không bị giòn hóa sau thời gian dài sử dụng.

Ứng dụng thực tế và những sai lầm thường gặp

Mặt bích PVC xuất hiện dày đặc trong:

• Hệ thống dẫn nước sạch đô thị và tòa nhà.

• Trạm xử lý nước thải công nghiệp.

• Hệ thống tưới tiêu nông nghiệp công nghệ cao.

• Bể chứa hóa chất trong ngành xi mạ, dệt nhuộm.

Những sai lầm "chết người" khi lắp đặt:

1. Siết bu lông quá chặt: Nhựa có độ đàn hồi khác kim loại. Siết quá tay bằng máy có thể làm mặt bích bị vênh hoặc nứt ngay lập tức.

2. Quên dùng gioăng (Gasket): Nhiều người lầm tưởng bề mặt nhựa phẳng là đủ kín, nhưng không có gioăng cao su, rò rỉ là điều chắc chắn.

3. Lắp sai tiêu chuẩn: Cố gắng ép mặt bích tiêu chuẩn ANSI vào thiết bị tiêu chuẩn DIN sẽ khiến lỗ bu lông không khớp, dẫn đến việc khoan đục lại mặt bích làm hỏng cấu trúc chịu lực.

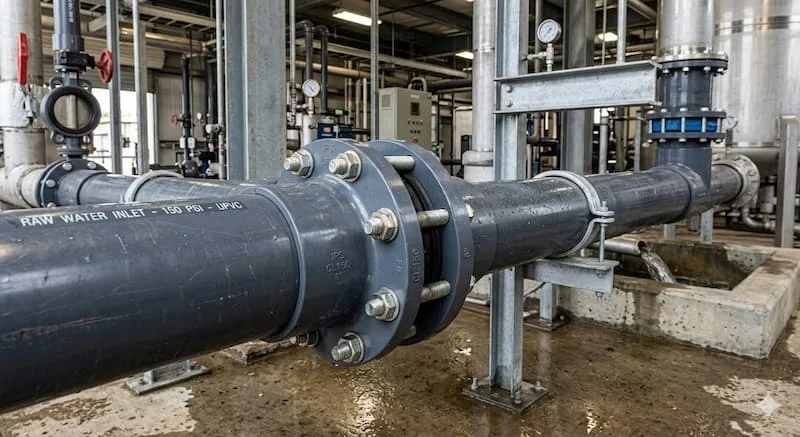

Hướng dẫn lắp đặt và Checklist kiểm tra chuẩn chuyên gia

Để có một mối nối mặt bích PVC hoàn hảo, hãy tuân thủ quy trình sau:

Quy trình lắp đặt:

1. Làm sạch: Vệ sinh bề mặt mặt bích và đầu ống, đảm bảo không còn bụi bẩn hay dầu mỡ.

2. Dán keo/Nối ren: Thực hiện kết nối mặt bích với ống và đợi keo khô hoàn toàn (thường sau 24h mới test áp).

3. Đặt gioăng: Đặt gioăng cao su (EPDM hoặc Teflon) vào giữa hai mặt bích.

4. Siết bu lông theo hình sao: Luôn siết các cặp bu lông đối diện nhau để lực ép được phân bổ đều, tránh gây biến dạng cục bộ.

Checklist trước khi nghiệm thu:

• Tiêu chuẩn mặt bích (DIN/JIS/ANSI) đã khớp với thiết bị (van/bơm) chưa?

• Áp suất danh định (PN) có đáp ứng được áp suất bơm không?

• Gioăng cao su có đúng kích thước và chủng loại chịu hóa chất không?

• Bu lông đã được siết đủ lực (không quá lỏng, không quá chặt) chưa?

FAQ: Những câu hỏi thường gặp về PVC flange

1. PVC flange chịu được áp suất tối đa bao nhiêu?

 Thông thường, các loại mặt bích nhựa uPVC tiêu chuẩn chịu được áp suất làm việc tối đa là 10 bar (PN10) hoặc 16 bar (PN16) ở nhiệt độ phòng. Khi nhiệt độ tăng, khả năng chịu áp sẽ giảm xuống.

2. Có thể lắp mặt bích PVC trong hệ thống nước nóng không?

 Nhựa PVC thông thường chỉ chịu được nhiệt độ lên đến 60°C. Nếu hệ thống của bạn là nước nóng, bạn nên chuyển sang dùng CPVC mặt bích (chịu được đến 90°C) hoặc mặt bích kim loại.

3. Nên dùng gioăng loại nào để tránh rò rỉ tốt nhất?

 Đối với nước sạch, gioăng cao su EPDM là phổ biến nhất. Đối với hóa chất mạnh, bạn nên dùng gioăng PTFE (Teflon) để đảm bảo không bị ăn mòn.

4. Làm sao phân biệt mặt bích PVC chất lượng tốt?

 Mặt bích tốt thường có bề mặt nhẵn mịn, màu sắc đồng nhất, các lỗ bu lông được đúc sắc nét và có đầy đủ thông số kỹ thuật (size, tiêu chuẩn, PN) dập nổi trên thân.

Kết luận

Việc lựa chọn và lắp đặt đúng tiêu chuẩn pvc flange không chỉ đơn thuần là một thao tác kỹ thuật cơ bản, mà là yếu tố then chốt quyết định đến sự bền vững, an toàn và hiệu quả kinh tế của toàn bộ hệ thống đường ống. Một mối nối mặt bích nhựa chuẩn xác sẽ giúp loại bỏ hoàn toàn rủi ro rò rỉ lưu chất, từ đó bảo vệ môi trường làm việc khỏi các hóa chất độc hại và ngăn chặn tình trạng lãng phí tài nguyên nước.

Trong bối cảnh chi phí vận hành và bảo trì ngày càng tăng cao, việc đầu tư vào các loại mặt bích nhựa chất lượng ngay từ đầu là một quyết định tài chính thông minh. Thay vì phải đối mặt với tình trạng dừng máy (downtime) đột ngột để sửa chữa các vết nứt do sai lệch áp suất hoặc sai tiêu chuẩn kết nối, một hệ thống được đồng bộ hóa giữa mặt bích PVC, gioăng đệm và thiết bị ngoại vi sẽ vận hành trơn tru trong nhiều thập kỷ.

Hy vọng qua bài phân tích chuyên sâu này, bạn đã nắm vững cách phân biệt các hệ tiêu chuẩn ANSI, DIN, JIS cũng như quy trình lắp đặt hình sao để đảm bảo độ kín khít cao nhất. Đừng để những sai sót nhỏ về thông số kỹ thuật làm ảnh hưởng đến tiến độ và chất lượng của cả một công trình lớn.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về PVC flange!
