ASME b16 5 blind flange là gì? Tiêu chuẩn bịt kín hệ thống áp lực cao

Bạn đang cần bịt kín một đầu đường ống theo đúng quy chuẩn kỹ thuật nhưng lại phân vân không biết nên chọn theo tiêu chuẩn ANSI hay ASME B16.5 blind flange? Thực tế, việc hiểu sai về các tiêu chuẩn mặt bích là nguyên nhân hàng đầu dẫn đến tình trạng rò rỉ môi chất, mất áp suất hệ thống hoặc tệ hơn là sự cố cháy nổ tại các điểm cuối đường ống.

Trong ngành công nghiệp đường ống, ASME B16.5 là bộ tiêu chuẩn vàng được thừa nhận trên toàn thế giới. Tuy nhiên, giữa hàng loạt các thông số về Class 150, 300 hay các kiểu mặt RF, RTJ, việc lựa chọn sai phụ kiện không chỉ gây lãng phí ngân sách mà còn tiềm ẩn nguy cơ mất an toàn vận hành nghiêm trọng. Bài viết này sẽ phân tích chuyên sâu về asme b16 5 blind flange, giúp bạn hiểu rõ bản chất kỹ thuật để đưa ra lựa chọn chính xác nhất.

ASME B16.5 Blind Flange là gì? Định nghĩa chuẩn xác

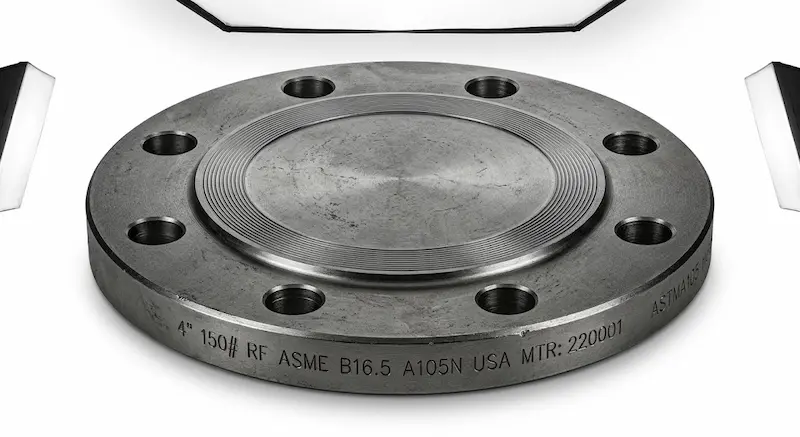

ASME B16.5 blind flange (hay còn gọi là mặt bích mù tiêu chuẩn ASME) là một loại mặt bích đặc, không có lỗ ở trung tâm, được thiết kế và sản xuất nghiêm ngặt theo quy chuẩn B16.5 của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME). Chức năng chính của nó là đóng vai trò như một "nắp chặn" để bịt kín hoàn toàn các đầu đường ống, họng van hoặc các cửa ra của bình áp lực.

Về mặt hình học, nó giống như một chiếc đĩa kim loại dày với các lỗ bu lông xung quanh chu vi để kết nối với mặt bích đối diện. Vì không có dòng chảy đi qua, asme b16 5 blind flange thường được sử dụng tại các vị trí kết thúc đường ống hoặc dùng để cô lập tạm thời một đoạn hệ thống nhằm phục vụ công tác bảo trì, sửa chữa mà không cần phải cắt bỏ hay hàn chết ống.

Nguyên lý hoạt động và bản chất tiêu chuẩn ASME B16.5

Tiêu chuẩn ASME B16.5 không chỉ đơn thuần là các con số kích thước; nó là một hệ thống quy định khắt khe bao gồm: Kích thước hình học, Cấp áp lực (Pressure Class), Vật liệu cho phép và Kiểu bề mặt làm kín.

Về nguyên lý, mặt bích mù hoạt động dựa trên sự kết hợp lực siết của bu lông và khả năng biến dạng của gioăng (gasket). Khi bu lông được siết đúng lực, mặt bích mù sẽ ép chặt gasket lên bề mặt mặt bích đối diện. Vì phần tâm của blind flange hoàn toàn kín đặc, toàn bộ áp lực từ dòng môi chất bên trong hệ thống sẽ tác động trực tiếp lên bề mặt đĩa bích.

Việc tuân thủ tiêu chuẩn ASME B16.5 đảm bảo rằng mặt bích bạn mua có đủ độ dày và độ bền cơ học để chống lại lực đẩy dọc trục của dòng chảy, đảm bảo tính tương thích tuyệt đối khi kết nối với các thiết bị khác như van, bơm cũng tuân theo cùng tiêu chuẩn này.

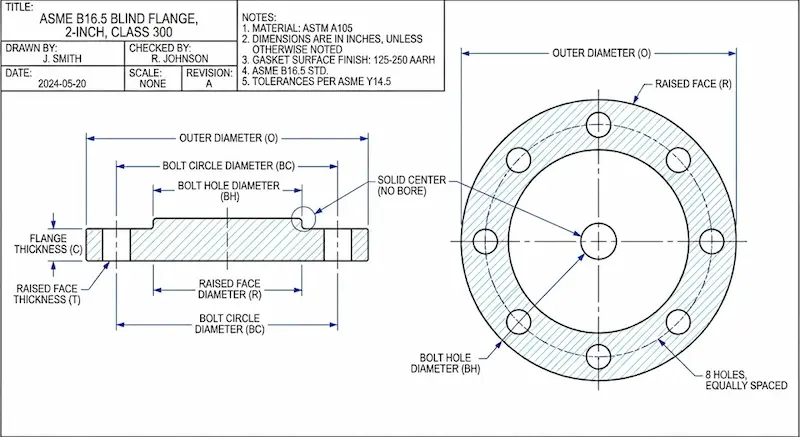

Thông số kỹ thuật chuyên sâu của ASME B16.5 Blind Flange

Để lựa chọn đúng loại asme b16 5 blind flange, bạn cần nắm vững các thông số kỹ thuật cốt lõi sau đây:

• Dải kích thước (Size): Phổ biến từ 1/2” đến 24”. Với các kích thước lớn hơn 24”, tiêu chuẩn sẽ chuyển sang ASME B16.47.

• Cấp áp lực (Pressure Class): Bao gồm các dải 150, 300, 400, 600, 900, 1500 và 2500. Mỗi Class tương ứng với một khả năng chịu áp lực và nhiệt độ nhất định.

• Kiểu bề mặt (Facing):

  • RF (Raised Face): Mặt lồi, phổ biến nhất trong công nghiệp.

  • FF (Flat Face): Mặt phẳng, dùng cho các thiết bị bằng gang hoặc áp suất thấp.

  • RTJ (Ring Type Joint): Dùng vòng đệm kim loại cho các hệ thống siêu cao áp.

• Vật liệu phổ biến:

  • Thép Carbon (ASTM A105): Dùng cho nước, dầu, khí thông thường.

  • Thép không gỉ (Inox 304, 316): Chống ăn mòn cho hóa chất, thực phẩm.

Insight kỹ thuật: Bạn sẽ nhận thấy blind flange thường dày hơn các loại mặt bích có lỗ cùng kích thước và cấp áp lực. Điều này là do nó phải chịu ứng suất uốn lớn nhất tại tâm đĩa bích khi hệ thống đạt áp suất đỉnh.

Phân loại blind flange theo tiêu chuẩn ASME

Dựa trên yêu cầu vận hành của từng nhà máy, asme b16 5 blind flange được phân loại chủ yếu theo hai tiêu chí:

1. Phân loại theo áp lực: * Class 150 & 300: Là dòng phổ biến nhất, dùng cho các hệ thống xử lý nước, HVAC và dầu khí nhẹ.

   • Class 600 đến 2500: Dùng cho công nghiệp nặng, khai thác dầu khí biển sâu hoặc các bồn chứa áp suất cực cao.

2. Phân loại theo vật liệu: * Thép Carbon: Tối ưu về chi phí cho môi trường không ăn mòn.

   • Thép hợp kim/Inox: Dùng cho môi trường có tính axit cao hoặc nhiệt độ cực khắc nghiệt.

Việc phân loại rõ ràng giúp kỹ sư thiết kế tối ưu hóa được chi phí vật tư mà vẫn đảm bảo hệ số an toàn cho công trình.

So sánh ASME B16.5 với ANSI và các tiêu chuẩn khác

Một trong những thắc mắc lớn nhất của khách hàng là: "Tôi dùng ANSI B16.5 thay cho ASME B16.5 được không?".

Tại sao dễ nhầm? Nhiều bản vẽ cũ vẫn ghi ANSI B16.5, trong khi các nhà máy hiện đại ghi ASME. Tuy nhiên, bạn tuyệt đối không được lắp lẫn mặt bích ASME (hệ inch) với mặt bích DIN (hệ mét) vì tâm lỗ bu lông hoàn toàn khác nhau.

Tại sao blind flange chịu áp tốt hơn flange thường?

Nhiều người lầm tưởng rằng mặt bích nào cũng như nhau, nhưng asme b16 5 blind flange có cấu trúc chịu lực ưu việt hơn hẳn:

• Không có lỗ trung tâm: Loại bỏ điểm yếu cơ học lớn nhất. Lực nén được phân bổ đều từ tâm ra các mép bu lông.

• Phân bổ ứng suất: Trong khi các loại mặt bích có lỗ (như Weld Neck hay Slip-on) chịu ứng suất tại điểm hàn, blind flange chịu ứng suất uốn trên toàn bộ bề mặt đĩa.

• Độ dày vượt trội: Độ dày của mặt bích mù theo chuẩn ASME luôn được tính toán dư tải để chống lại hiện tượng biến dạng võng tâm dưới áp lực cao.

Chính vì lý do này, mặt bích mù là lựa chọn hàng đầu cho các bài kiểm tra áp suất hệ thống (Pressure Test) và các vị trí chịu tải tĩnh liên tục.

Ứng dụng thực tế: Khi nào cần dùng ASME B16.5 blind flange?

Mặt bích mù chuẩn ASME xuất hiện trong hầu hết các giai đoạn của một công trình đường ống:

• Kiểm tra áp suất: Dùng để chặn các đầu ống nhằm bơm nước thử áp trước khi nghiệm thu.

• Kết thúc đường ống: Bịt kín các đầu chờ để chuẩn bị cho việc mở rộng nhà máy trong tương lai.

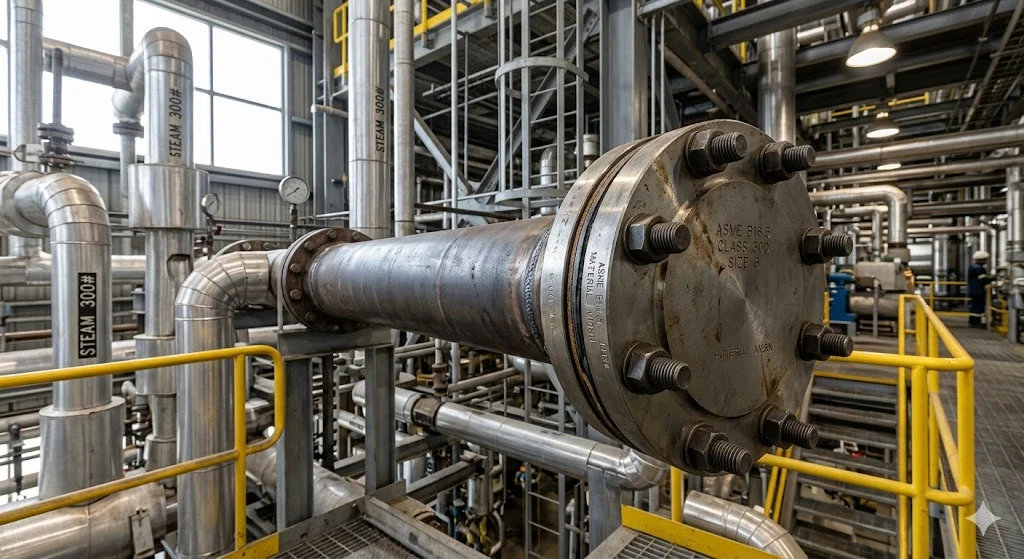

• Cô lập thiết bị: Khi cần tháo rời một chiếc máy bơm hoặc van để bảo trì, blind flange được lắp vào để ngăn lưu chất tràn ra ngoài, bảo vệ an toàn cho công nhân.

• Ngành ứng dụng: Nhà máy lọc dầu, nhiệt điện, xử lý nước thải, sản xuất hóa chất và thực phẩm.

Sai lầm thường gặp khi chọn blind flange

1. Nhầm lẫn tiêu chuẩn: Nghĩ rằng ANSI khác hoàn toàn ASME hoặc cố tình lắp chung với tiêu chuẩn DIN. Kết quả là bu lông bị lệch, không thể lắp đặt.

2. Chọn sai Class áp lực: Sử dụng mặt bích Class 150 cho hệ thống yêu cầu Class 300. Dưới áp lực lớn, mặt bích có thể bị biến dạng gây rò rỉ nghiêm trọng.

3. Bỏ qua nhiệt độ: Áp suất làm việc cho phép của asme b16 5 blind flange sẽ giảm dần khi nhiệt độ tăng. Nếu không kiểm tra biểu đồ P-T Rating, mặt bích sẽ bị "mềm" đi và mất khả năng chịu lực.

4. Dùng sai Gasket: Một chiếc blind flange tốt đến đâu cũng sẽ rò rỉ nếu bạn dùng sai loại gioăng hoặc siết bu lông không đều tay.

Checklist: Cách chọn ASME B16.5 blind flange đúng kỹ thuật

Để đảm bảo chọn mua đúng loại phụ kiện, hãy kiểm tra danh sách sau:

• Xác định áp suất vận hành tối đa: (Luôn chọn Class có giới hạn cao hơn ít nhất 20%).

• Kiểm tra nhiệt độ môi chất: (Tra cứu bảng P-T Rating của ASME B16.5).

• Chọn vật liệu tương ứng: (Thép A105 cho dầu khí thông thường, Inox cho hóa chất).

• Xác định kiểu bề mặt (Facing): (RF là phổ biến nhất, RTJ cho áp cao).

• Kích thước đường ống: (Từ 1/2” đến 24”).

Mẹo chuyên gia: Khi lắp đặt, hãy siết bu lông theo sơ đồ hình sao và sử dụng cờ lê lực để đảm bảo áp lực nén lên gasket đồng đều nhất.

Câu hỏi thường gặp về ASME B16.5 blind flange (FAQ)

1. ASME B16.5 có phải ANSI không?

Về mặt kỹ thuật, ASME B16.5 đã thay thế cho ANSI B16.5. Tuy nhiên, do thói quen, nhiều người vẫn gọi là mặt bích ANSI. Thông số kích thước của chúng trong hầu hết các trường hợp là tương đương.

2. Blind flange chịu áp bao nhiêu?

Tùy thuộc vào Class. Ví dụ, Class 150 chịu khoảng 19 bar ở nhiệt độ thường, trong khi Class 2500 có thể chịu được hơn 400 bar.

3. Có thể tái sử dụng blind flange không?

Có thể, nếu mặt bích không bị biến dạng, han gỉ hoặc trầy xước bề mặt làm kín. Tuy nhiên, gioăng (gasket) luôn phải thay mới mỗi lần tháo lắp.

4. Tại sao cần dùng mặt bích mù thay vì hàn bịt ống?

Dùng blind flange cho phép bạn mở lại đầu ống dễ dàng để vệ sinh, bảo trì hoặc kết nối thêm ống mới mà không cần cắt đục.

5. Mặt bích mù có dùng được cho áp suất cao không?

Rất tốt. Nhờ cấu tạo đặc, nó là một trong những loại phụ kiện chịu áp an toàn nhất trong hệ tiêu chuẩn ASME.

Kết luận

Việc nắm vững kiến thức về asme b16 5 blind flange là yếu tố then chốt để xây dựng một hệ thống đường ống an toàn, ổn định và bền bỉ. Chọn đúng tiêu chuẩn, đúng Class áp lực và vật liệu không chỉ giúp bạn tránh được những rủi ro kỹ thuật mà còn tối ưu hóa chi phí đầu tư dài hạn cho doanh nghiệp.

Đừng để những sai sót nhỏ về tiêu chuẩn gây ra những hậu quả lớn. Hãy luôn tham chiếu bảng thông số kỹ thuật chuẩn từ ASME để đảm bảo mọi mối nối đều kín khít tuyệt đối.
