Hướng dẫn kỹ thuật toàn diện về Flange 2 inch Class 300 cho hệ thống áp lực

A. Lựa chọn Flange 2 inch Class 300: Giải quyết bài toán áp lực và an toàn

Trong lắp đặt hệ thống đường ống công nghiệp chịu áp lực cao như hơi bão hòa, dầu thủy lực hay hóa chất, việc lựa chọn phụ kiện kết nối đóng vai trò sống còn. Bạn đang đứng trước yêu cầu phải lắp đặt một flange 2 inch class 300, nhưng lại phân vân không biết cấp áp suất này thực tế chịu tải được bao nhiêu bar? Liệu nên chọn kiểu mặt bích cổ cao (Weld Neck) hay mặt bích trượt (Slip-on) để tối ưu chi phí mà vẫn đảm bảo không rò rỉ?

Vấn đề thực tế là nếu chọn sai Class áp lực, hệ thống có thể bị bục nổ tại điểm kết nối, gây nguy hiểm cực lớn cho vận hành. Ngược lại, việc chọn dư thừa tiêu chuẩn so với nhu cầu thực tế sẽ làm đội chi phí vật tư lên gấp nhiều lần. Bài viết này sẽ phân tích sâu dưới góc độ chuyên gia về mặt bích 2 inch class 300, giúp bạn hiểu rõ thông số kỹ thuật, cách phân loại và quy trình lựa chọn chuẩn xác nhất cho dự án của mình.

B. Kiến thức nền tảng về Flange 2 inch Class 300

H2: Flange 2 inch Class 300 là gì?

Flange 2 inch class 300 (thường được gọi là mặt bích DN50 Class 300) là một loại phụ kiện cơ khí dùng để kết nối các đoạn ống, van hoặc thiết bị đo lường trong hệ thống đường ống. Kích thước 2 inch tương đương với đường kính danh nghĩa DN50, trong khi "Class 300" là chỉ số phân loại áp suất theo tiêu chuẩn ASME B16.5 của Hoa Kỳ.

Nhiều người lầm tưởng Class 300 nghĩa là chịu được 300 PSI ở mọi điều kiện. Thực tế, đây là một ký hiệu định danh cấp áp lực trung-cao. Khả năng chịu tải thực tế của mặt bích 2 inch class 300 phụ thuộc mật thiết vào vật liệu chế tạo (thép carbon hay inox) và nhiệt độ vận hành của môi chất bên trong đường ống.

H2: Nguyên lý hoạt động và ưu thế của kết nối mặt bích

Nguyên lý cơ bản của mặt bích dựa trên việc tạo ra một mối nối kín khít bằng cách ép hai bề mặt kim loại vào nhau, kẹp giữa là một lớp gioăng (gasket) mềm hơn. Lực ép này được tạo ra bởi hệ thống bu lông siết chặt xung quanh vòng tròn PCD (Pitch Circle Diameter).

Tại sao chúng ta sử dụng flange thay vì hàn chết đường ống?

• Tính linh động cực cao: Cho phép tháo rời các đoạn ống để vệ sinh, kiểm tra hoặc thay thế van mà không cần cắt ống.

• Phân bổ lực đồng đều: Thiết kế hình tròn giúp lực siết bu lông dàn trải đều lên bề mặt gioăng, giảm thiểu tối đa nguy cơ rò rỉ dưới áp suất lớn.

• Dễ dàng bảo trì: Trong các nhà máy hóa chất hoặc thực phẩm cần vệ sinh định kỳ, kết nối mặt bích là giải pháp tối ưu nhất để tiết kiệm thời gian dừng máy.

C. Phân tích chuyên sâu kỹ thuật và tiêu chuẩn

H2: Phân loại các kiểu thiết kế Flange 2 inch Class 300 phổ biến

Không phải mọi mặt bích Class 300 đều giống nhau về hình dáng. Tùy vào yêu cầu kỹ thuật của mối nối, chúng ta có các loại chính sau:

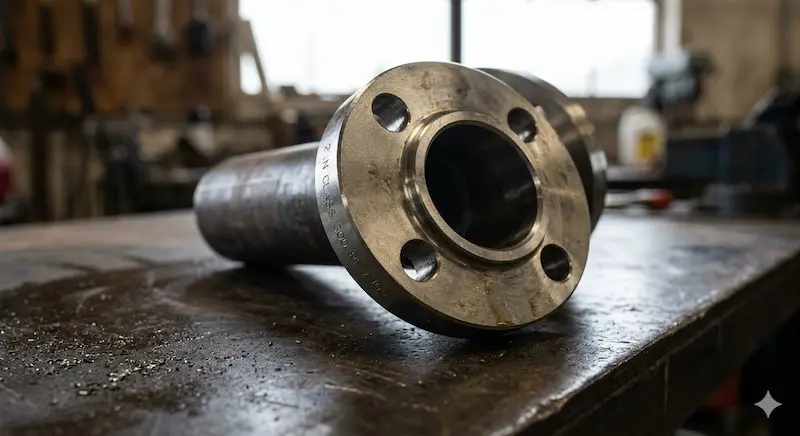

1. Weld Neck Flange (WN): Có cổ dài được hàn đối đầu với ống. Đây là loại chịu áp suất và nhiệt độ cao tốt nhất nhờ thiết kế hình côn giúp chuyển dịch ứng suất từ mặt bích sang ống.

2. Slip-On Flange (SO): Mặt bích trượt lồng vào ống rồi hàn cả trong lẫn ngoài. Ưu điểm là dễ lắp đặt, căn chỉnh nhanh và chi phí rẻ hơn WN, nhưng khả năng chịu mỏi kém hơn.

3. Blind Flange (Mặt bích mù): Dùng để bịt kín đầu ống hoặc các lỗ chờ của thiết bị. Trong hệ thống Class 300, mặt bích mù phải có độ dày rất lớn để chống lại áp lực đẩy từ môi chất.

4. Socket Weld Flange (SW): Ống được đưa vào lỗ của mặt bích rồi hàn một đường duy nhất. Thường dùng cho kích thước nhỏ như 2 inch trở xuống trong môi trường áp lực cao.

H2: Thông số kỹ thuật chi tiết của Flange 2 inch Class 300

Để đặt hàng chính xác, bạn cần nắm vững bảng thông số theo tiêu chuẩn ASME B16.5 dành cho kích thước 2 inch (DN50):

• Đường kính ngoài (OD): ~165 mm.

• Số lỗ bu lông: 8 lỗ (Lưu ý: Class 150 chỉ có 4 lỗ).

• Đường kính bu lông: 5/8 inch.

• Độ dày mặt bích tối thiểu: ~22.4 mm (dày hơn đáng kể so với Class 150).

• Vật liệu phổ biến: Thép carbon A105 (dùng cho dầu, gas) hoặc Inox 304/316 (dùng cho hóa chất, thực phẩm).

Insight quan trọng: Áp suất làm việc của mặt bích 2 inch class 300 sẽ giảm dần khi nhiệt độ tăng cao. Ví dụ, một mặt bích thép carbon A105 có thể chịu được khoảng 51 bar ở 38°C, nhưng khi nhiệt độ lên đến 400°C, nó chỉ còn chịu được khoảng 20-25 bar.

H2: So sánh Class 150, Class 300 và Class 600

Việc hiểu sự khác biệt giữa các cấp áp suất giúp nhà thầu tối ưu hóa chi phí:

Tại sao Class 300 là "điểm cân bằng"? Nó cung cấp khả năng chịu áp gấp đôi Class 150 nhưng trọng lượng và giá thành vẫn ở mức hợp lý, phù hợp với đại đa số các quy trình công nghiệp hiện đại.

D. Ứng dụng thực tế và sai lầm cần tránh

H2: Khi nào bắt buộc sử dụng mặt bích 2 inch Class 300?

Kích thước 2 inch là kích thước "vàng" trong các đường ống nhánh. Bạn nên ưu tiên sử dụng Class 300 trong các trường hợp:

• Hệ thống hơi (Steam): Hơi bão hòa hoặc hơi quá nhiệt thường vận hành ở áp suất trên 15 bar, vượt quá ngưỡng an toàn lâu dài của Class 150.

• Nhà máy lọc hóa dầu: Nơi môi chất có tính cháy nổ cao, đòi hỏi sự kín khít tuyệt đối từ 8 bu lông của Class 300.

• Môi trường Inox: Trong ngành thực phẩm hoặc hóa chất ăn mòn, mặt bích Inox 316 Class 300 đảm bảo độ bền cơ học ngay cả khi thành ống bị mòn dần theo thời gian.

H2: Sai lầm "chết người" khi chọn mua mặt bích

1. Nhầm lẫn giữa các tiêu chuẩn: Mặt bích ASME (Hệ Mỹ) và JIS (Hệ Nhật) hoặc DIN (Hệ Đức) có tâm lỗ bu lông khác nhau hoàn toàn. Bạn không thể lắp một mặt bích JIS 20K vào một hệ thống đang dùng mặt bích 2 inch class 300.

2. Tiết kiệm sai chỗ: Sử dụng mặt bích Class 150 cho hệ thống yêu cầu Class 300 vì thấy "áp suất thực tế chỉ 25 bar". Đây là sai lầm về hệ số an toàn, dễ dẫn đến nứt mặt bích khi có hiện tượng búa nước.

3. Sai lệch vật liệu: Dùng mặt bích thép mạ kẽm cho môi trường axit nhẹ thay vì Inox sẽ khiến mối nối bị ăn mòn rỗ bề mặt chỉ sau vài tháng sử dụng.

E. Hướng dẫn lựa chọn và lắp đặt đúng kỹ thuật

H2: Checklist 6 bước chọn Flange 2 inch Class 300

Để đơn đặt hàng không bị sai sót, hãy kiểm tra danh sách sau:

• Xác định áp suất và nhiệt độ cực đại: Đảm bảo nằm trong biểu đồ Pressure-Temperature của ASME B16.5.

• Chọn kiểu mặt bích: WN cho áp cao, SO cho áp trung bình, Blind cho cuối ống.

• Kiểm tra tiêu chuẩn bề mặt: RF (Raised Face - mặt lồi) là phổ biến nhất cho Class 300.

• Vật liệu: Phải tương thích với vật liệu ống để tránh ăn mòn điện hóa.

• Chứng chỉ: Yêu cầu đầy đủ CO (xuất xứ) và CQ (chất lượng) để tránh hàng giả, hàng kém chất lượng.

• Chọn gioăng đi kèm: Class 300 thường dùng gioăng thép xoắn (Spiral Wound Gasket) để đảm bảo độ kín.

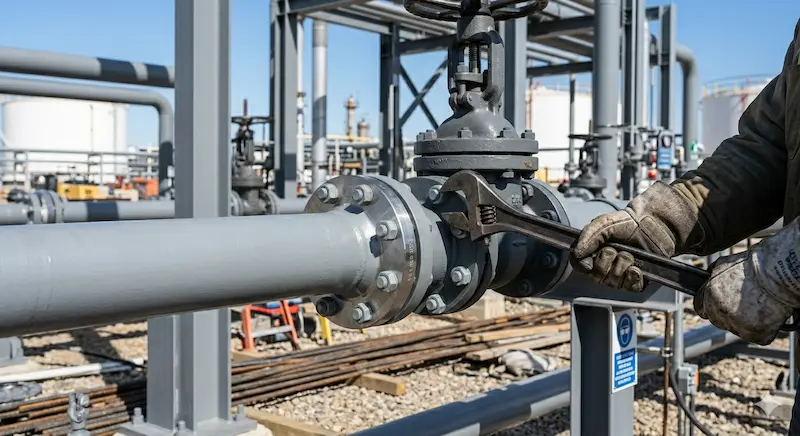

H2: Lưu ý khi lắp đặt để đảm bảo độ kín

Lắp đặt đúng cách quan trọng không kém việc chọn đúng loại mặt bích. Bạn cần tuân thủ:

• Siết bu lông theo hình sao: Không siết vòng tròn liên tiếp. Phải siết đối xứng để mặt bích tiến vào đều, không bị vênh gioăng.

• Sử dụng cờ lê lực: Tránh việc siết quá lực làm đứt bu lông hoặc làm biến dạng bề mặt bích.

• Vệ sinh bề mặt: Đảm bảo bề mặt bích không có vết trầy xước sâu theo hướng tâm, vì đây sẽ là đường rò rỉ tiềm ẩn.

F. FAQ: Giải đáp nhanh về Mặt Bích 2 inch Class 300

1. Flange 2 inch class 300 chịu áp bao nhiêu Bar?

Ở nhiệt độ bình thường (dưới 38°C), nó chịu được khoảng 51 Bar (740 PSI) đối với thép carbon. Khi nhiệt độ tăng, khả năng chịu áp giảm dần.

2. Có thể dùng bu lông thường cho mặt bích Class 300 không?

Không nên. Hệ thống Class 300 yêu cầu bu lông cường độ cao như ASTM A193 B7 để duy trì lực ép cần thiết dưới áp lực lớn.

3. Sự khác biệt giữa DN50 và 2 inch trong mặt bích là gì?

Về mặt kỹ thuật, chúng là một. DN50 là cách gọi theo hệ mét (Hệ DIN/ISO), còn 2 inch là cách gọi theo hệ inch (Hệ ASME/ANSI). Thông số kích thước lỗ bu lông và OD là tương đương.

4. Tại sao Class 300 lại có 8 lỗ bu lông thay vì 4 lỗ như Class 150?

Việc tăng số lượng bu lông giúp phân bổ lực ép lên gioăng đều hơn và mạnh hơn, cho phép mối nối chịu được áp suất môi chất lớn hơn mà không bị hở.

G. Kết luận: Đầu tư an toàn cho hệ thống áp lực

Việc lựa chọn flange 2 inch class 300 không chỉ là mua một miếng thép đục lỗ, mà là thiết lập một rào chắn an toàn cho toàn bộ công trình của bạn. Hiểu đúng về cấp áp suất, vật liệu và kiểu dáng thiết kế sẽ giúp bạn tối ưu hóa công năng, đảm bảo vận hành ổn định và kéo dài tuổi thọ hệ thống lên đến hàng chục năm.
