Bu bích HDPE: Giải pháp kết nối tối ưu cho hệ thống đường ống nhựa

A. Giải quyết bài toán kết nối trong thi công ống HDPE

Trong quá trình thi công hệ thống đường ống nhựa HDPE cho các dự án cấp thoát nước, xử lý nước thải hay dẫn hóa chất công nghiệp, một trong những thách thức lớn nhất chính là kết nối giữa ống nhựa với các thiết bị kim loại như van, máy bơm hoặc các đoạn ống thép hiện hữu. Bạn không thể hàn trực tiếp nhựa vào thép, và việc sử dụng các mối nối ren thông thường lại không đảm bảo được độ kín khít khi áp suất hệ thống tăng cao.

Vấn đề thực tế là nếu không sử dụng đúng phụ kiện chuyển đổi, mối nối rất dễ bị rò rỉ hoặc thậm chí là bung mối nối dưới tác động của hiện tượng búa nước hoặc áp lực vận hành lớn. Điều này không chỉ gây thất thoát tài nguyên mà còn làm gián đoạn toàn bộ dây chuyền sản xuất, gây tốn kém chi phí sửa chữa. Bu bích HDPE chính là "chìa khóa" kỹ thuật giải quyết triệt để vấn đề này. Tuy nhiên, để hệ thống vận hành bền bỉ trên 50 năm, bạn cần hiểu rõ cách lựa chọn và lắp đặt phụ kiện này theo đúng tiêu chuẩn chuyên gia.

B. Kiến thức nền tảng về Bu bích HDPE

H2: Bu bích HDPE là gì?

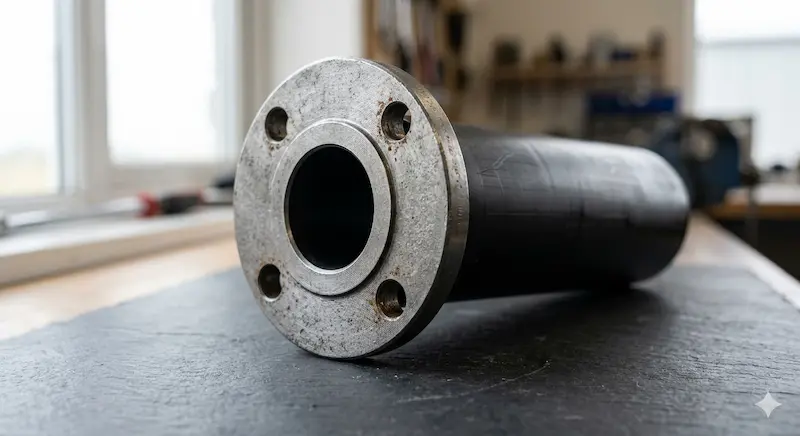

Bu bích HDPE (còn được gọi kỹ thuật là Stub End HDPE hoặc đầu nối bích nhựa) là một loại phụ kiện chuyển đổi chuyên dụng. Nó đóng vai trò làm điểm trung gian để tạo ra một bề mặt phẳng giúp kết nối ống HDPE với mặt bích thép rời.

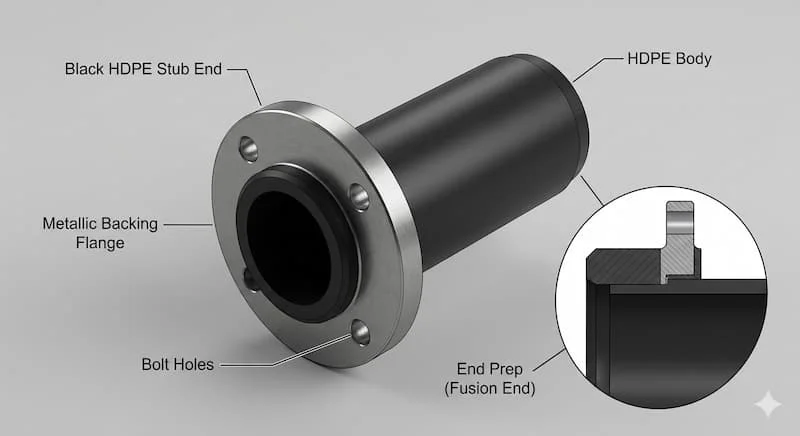

Cấu tạo của một chiếc bu bích nhựa HDPE tiêu chuẩn gồm hai phần chính:

• Phần cổ (Sleeve): Có đường kính tương đương với ống HDPE để thực hiện phương pháp hàn nhiệt đối đầu hoặc hàn điện trở.

• Phần vành (Shoulder): Có gờ nhô ra để làm điểm tựa cho mặt bích thép (Flange) ép vào, tạo lực siết kín.

Phụ kiện này thường được làm từ nhựa PE80 hoặc PE100 nguyên sinh, đảm bảo tính dẻo dai và khả năng chống ăn mòn hóa học tương đồng với đường ống chính.

H2: Nguyên lý kết nối đặc thù của Bu bích HDPE

Nguyên lý hoạt động của bu bích nhựa HDPE dựa trên sự kết hợp giữa liên kết hàn nhiệt vĩnh viễn và liên kết bu lông tháo lắp được. Đầu tiên, phần cổ của bu bích sẽ được hàn nhiệt nóng chảy vào đầu ống HDPE, tạo thành một khối đồng nhất không có khe hở.

Trước khi hàn, một mặt bích thép rời (Lap Joint Flange) sẽ được lồng vào thân ống. Sau khi mối hàn nguội, mặt bích thép sẽ bị "khóa" lại bởi vành bích nhựa. Khi cần kết nối với van hoặc ống thép, người thầu chỉ cần đặt gioăng cao su ở giữa hai bề mặt và siết chặt hệ thống bu lông.

Tại sao chúng ta không thể bỏ qua bu bích?

• Tính không tương thích vật liệu: Nhựa HDPE và kim loại có nhiệt độ nóng chảy khác nhau hoàn toàn, không thể dùng phương pháp hàn trực tiếp.

• Khả năng bảo trì: Kết nối qua bu bích cho phép tháo rời các thiết bị để vệ sinh hoặc thay thế một cách linh hoạt mà không cần phải cắt ống.

C. Phân tích chuyên sâu kỹ thuật và so sánh

H2: Phân loại Bu bích nhựa HDPE theo tiêu chuẩn kỹ thuật

Việc lựa chọn sai loại bu bích nhựa HDPE là nguyên nhân hàng đầu dẫn đến việc các lỗ bu lông không khớp nhau khi lắp đặt. Do đó, bạn cần phân loại dựa trên các tiêu chí sau:

1. Theo tiêu chuẩn kích thước:

   • Tiêu chuẩn DIN (Đức/Châu Âu): Phổ biến nhất tại thị trường Việt Nam.

   • Tiêu chuẩn ANSI (Mỹ): Dùng cho các dự án có vốn đầu tư nước ngoài hoặc thiết bị nhập khẩu từ Mỹ.

   • Tiêu chuẩn JIS (Nhật Bản): Thường gặp trong các nhà máy của Nhật.

2. Theo áp suất làm việc (PN):

   • PN10: Dùng cho hệ thống thoát nước hoặc cấp nước áp suất thấp.

   • PN16, PN20: Dùng cho các trạm bơm, đường ống dẫn nước áp lực cao hoặc hệ thống phòng cháy chữa cháy.

3. Theo vật liệu chế tạo:

   • PE80: Thường dùng cho các ống đời cũ hoặc hệ thống dẫn khí.

   • PE100: Là chuẩn hiện đại, có mật độ nhựa cao hơn, giúp chịu được áp suất lớn hơn với độ dày thành ống mỏng hơn so với PE80.

H2: Thông số kỹ thuật quan trọng của Bu bích nhựa HDPE

Khi đọc bản vẽ kỹ thuật, bạn cần chú ý các thông số sau của bu bích nhựa HDPE:

• Đường kính ngoài (OD): Phải trùng khớp với đường kính ngoài của ống HDPE (ví dụ ống D200 thì chọn bu bích D200).

• Độ dày thành (SDR): Chỉ số SDR của phụ kiện phải tương đương hoặc lớn hơn chỉ số SDR của ống để đảm bảo mối hàn nhiệt đạt chất lượng tốt nhất.

• Nhiệt độ làm việc: HDPE bắt đầu mềm hóa ở nhiệt độ cao. Giới hạn an toàn thường là dưới 60°C. Nếu hệ thống dẫn nước nóng, bạn cần chuyển sang vật liệu khác như PP-R hoặc ống thép.

Insight chuyên gia: Đừng bao giờ chọn bu bích có cấp áp suất (PN) thấp hơn áp suất thực tế của máy bơm, vì vành bích nhựa là điểm yếu nhất trong hệ thống kết nối này khi xảy ra hiện tượng tăng áp đột ngột.

H2: So sánh Bu bích nhựa HDPE với các phương pháp nối khác

Kết luận: Nếu hệ thống của bạn yêu cầu bảo trì định kỳ hoặc kết nối với thiết bị cơ khí, bu bích nhựa HDPE là lựa chọn duy nhất đảm bảo tính kỹ thuật.

D. Ứng dụng thực tế và những sai lầm cần tránh

H2: Khi nào bắt buộc phải dùng Bu bích nhựa HDPE?

Sự hiện diện của bu bích nhựa HDPE là bắt buộc trong các kịch bản sau:

• Tại các trạm bơm: Kết nối ống dẫn từ máy bơm (thường là mặt bích thép) vào mạng lưới ống nhựa HDPE.

• Lắp đặt Van công nghiệp: Các loại van cổng, van bướm inox hay van một chiều đều có kiểu kết nối mặt bích.

• Điểm chuyển tiếp vật liệu: Khi đường ống chính là nhựa HDPE nhưng đi vào nhà xưởng lại chuyển sang ống thép mạ kẽm.

• Công trình xử lý nước thải: Nơi môi trường đòi hỏi sự kín khít tuyệt đối để tránh ô nhiễm nguồn nước ngầm.

H2: Những sai lầm "đắt giá" khi thi công Bu bích nhựa HDPE

Trong thực tế thi công, nhiều đơn vị vẫn mắc phải các lỗi dẫn đến hư hỏng:

1. Siết bu lông không đều tay: Việc siết chặt một bên trước sẽ làm vành bích nhựa bị vênh, dẫn đến việc không thể làm kín dù có dùng gioăng cao su dày.

2. Quên lồng mặt bích thép trước khi hàn: Đây là lỗi sơ đẳng nhưng cực kỳ tốn kém vì sau khi hàn bu bích vào ống, bạn không thể lồng mặt bích thép vào được nữa và phải cắt bỏ mối hàn để làm lại.

3. Dùng sai tiêu chuẩn mặt bích: Ví dụ bu bích tiêu chuẩn DIN lắp với mặt bích thép tiêu chuẩn ANSI sẽ dẫn đến lệch tâm lỗ bu lông.

E. Hướng dẫn chọn mua và lắp đặt chuẩn kỹ thuật

H2: Checklist 6 bước chọn Bu bích nhựa HDPE "chuẩn không cần chỉnh"

Trước khi đặt hàng, hãy kiểm tra kỹ các thông tin sau:

• Kích thước DN/OD: Xác định đúng đường kính ngoài của ống HDPE đang sử dụng.

• Cấp áp suất PN: Đảm bảo phụ kiện chịu được áp suất vận hành của hệ thống.

• Tiêu chuẩn mặt bích thép: Mặt bích thép đi kèm là tiêu chuẩn gì (BS, DIN hay JIS) để chọn loại bu bích có vành tương ứng.

• Chủng loại nhựa: Ưu tiên PE100 để có độ bền tối ưu nhất.

• SDR tương ứng: Đảm bảo độ dày cổ bích khớp với độ dày ống để mối hàn nhiệt đẹp và chắc.

• Chứng chỉ chất lượng: Yêu cầu đầy đủ giấy tờ từ nhà sản xuất để nghiệm thu công trình.

H2: Lưu ý quan trọng khi thi công lắp đặt

• Kỹ thuật hàn: Bề mặt cổ bích và đầu ống phải được làm sạch, vát cạnh và căn chỉnh đồng tâm tuyệt đối trước khi gia nhiệt.

• Sử dụng gioăng cao su (Gasket): Luôn sử dụng gioăng cao su EPDM hoặc NBR ở giữa hai mặt tiếp xúc để bù đắp những sai số nhỏ về bề mặt.

• Siết bu lông theo hình sao: Luôn siết các bu lông đối diện nhau theo từng nấc một để lực ép dàn trải đều lên vành nhựa HDPE.

F. FAQ: Giải đáp thắc mắc về Bu bích HDPE

1. Bu bích HDPE có thể tự thay thế hoàn toàn mặt bích thép không?

Không. Bản thân bu bích nhựa HDPE chỉ là đầu nối nhựa, nó không đủ độ cứng để chịu lực siết của bu lông. Bạn bắt buộc phải dùng một mặt bích thép rời (back-up flange) lồng bên ngoài vành nhựa để tạo lực ép.

2. Tại sao nên chọn nhựa PE100 cho bu bích thay vì PE80?

Nhựa PE100 có độ bền kéo và khả năng kháng nứt cao hơn. Trong các mối nối bích - nơi thường xuyên chịu ứng suất tập trung - PE100 sẽ giúp hạn chế nguy cơ nứt vỡ vành bích sau thời gian dài sử dụng.

3. Có thể dùng bu bích HDPE cho hệ thống nước nóng không?

Thông thường là không. HDPE chỉ hoạt động tốt nhất dưới 45°C và bắt đầu suy giảm cơ tính mạnh khi trên 60°C. Nếu dẫn nước nóng, mối nối bích có thể bị biến dạng gây rò rỉ.

G. Kết luận: Lựa chọn thông minh cho hệ thống bền vững

Sử dụng bu bích nhựa HDPE đúng cách chính là giải pháp an toàn và linh hoạt nhất để kết nối các loại vật liệu khác nhau trong hệ thống đường ống hiện đại. Việc chọn đúng tiêu chuẩn, áp suất và thực hiện quy trình lắp đặt chuẩn chuyên gia không chỉ giúp bạn có một hệ thống kín nước hoàn toàn mà còn tiết kiệm đáng kể chi phí vận hành, bảo trì về lâu dài.
