Bích rỗng là gì? Phân tích kỹ thuật và hướng dẫn lựa chọn mặt bích chuẩn nhất

Trong lĩnh vực cơ khí áp lực và đường ống, thuật ngữ bích loại rỗng xuất hiện phổ biến đến mức đôi khi người ta quên mất bản chất thực sự của nó. Đã bao giờ bạn gặp tình huống dở khóc dở cười khi bộ phận thu mua đặt hàng một lô "mặt bích" nhưng khi về đến công trường lại là bích mù (blind flange), khiến toàn bộ hệ thống dẫn dòng không thể kết nối? Hoặc tệ hơn, việc chọn sai loại mặt bích trong nhóm bích loại rỗng đã dẫn đến những điểm rò rỉ "chết người" ngay khi hệ thống vừa thử áp?

Sự nhầm lẫn giữa các loại mặt bích không chỉ gây lãng phí chi phí mà còn tiềm ẩn nguy cơ mất an toàn hệ thống. Hiểu rõ bích loại rỗng là gì, cấu tạo và cách phân loại của nó chính là chìa khóa để bạn thiết kế và vận hành một hệ thống đường ống bền bỉ, tối ưu. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật, giúp bạn không bao giờ chọn sai phụ kiện quan trọng này.

Bích rỗng là gì? Định nghĩa và đặc điểm cơ bản

Về mặt kỹ thuật, bích loại rỗng không phải là tên gọi riêng biệt của một sản phẩm duy nhất, mà là một thuật ngữ dùng để chỉ nhóm các loại mặt bích có lỗ thông ở giữa (bore). Đây là phụ kiện cho phép lưu chất đi xuyên qua tâm mặt bích, phục vụ mục đích kết nối liên tục giữa các đoạn ống hoặc giữa ống với các thiết bị như van, máy bơm.

Định nghĩa tối ưu: Bích loại rỗng là loại mặt bích có lỗ trung tâm, được thiết kế để kết nối các thành phần của hệ thống đường ống bằng bulong, cho phép dòng lưu chất đi qua mà vẫn đảm bảo độ kín khít và khả năng chịu áp suất.

Đặc điểm nhận dạng dễ dàng nhất của bích loại rỗng so với bích mù chính là lỗ hổng trung tâm. Ngoài ra, nó sở hữu hệ thống các lỗ bulong được bố trí đối xứng trên thân để tạo lực ép liên kết. Nếu bích mù đóng vai trò là "nắp đậy" ở cuối đường ống, thì bích loại rỗng chính là "cửa ngõ" thông suốt của mọi dòng chảy.

Nguyên lý hoạt động của hệ thống kết nối bích loại rỗng

Cơ chế vận hành của bích loại rỗng dựa trên nguyên lý nén đàn hồi. Để tạo ra một mối nối kín hoàn hảo, bạn cần một bộ ba: 2 mặt bích loại rỗng + Gioăng (Gasket) + Hệ thống bulong/đai ốc.

Khi bulong được siết chặt, lực ép sẽ truyền từ đai ốc xuống thân mặt bích, nén chặt lớp gioăng nằm ở giữa bề mặt tiếp xúc (facing) của hai bích. Gioăng lúc này bị biến dạng nhẹ, lấp đầy các rãnh siêu nhỏ trên bề mặt kim loại, từ đó chặn đứng mọi con đường rò rỉ của lưu chất.

Insight chuyên gia: Bản chất của mối nối bích loại rỗng không chỉ là kết nối cơ học để giữ ống không bị rời ra, mà là tạo ra một hệ thống chịu áp suất. Độ kín của mối nối này phụ thuộc vào 3 yếu tố: độ phẳng của mặt tiếp xúc, lực siết bulong đồng đều và sự tương thích của vật liệu gioăng với môi trường lưu chất.

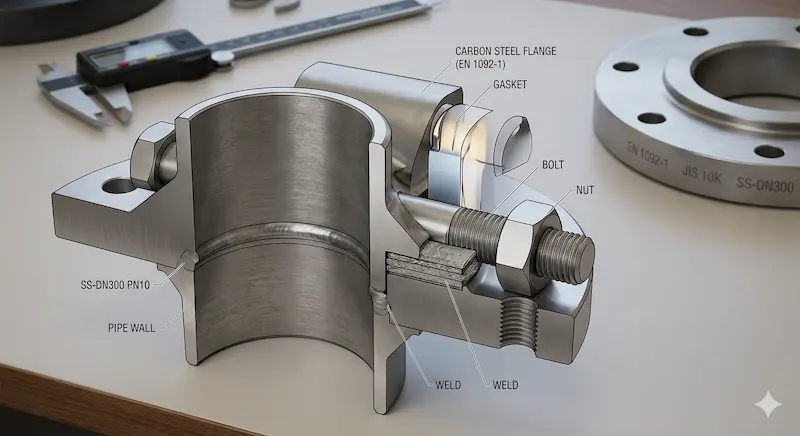

Phân tích cấu tạo chi tiết của bích loại rỗng

Một chiếc bích loại rỗng tiêu chuẩn bao gồm các thành phần cấu tạo nghiêm ngặt sau đây:

1. Thân bích (Flange body): Phần đĩa kim loại chính chịu lực, thường được đúc hoặc rèn nguyên khối.

2. Lỗ trung tâm (Bore): Đây là phần "rỗng" của mặt bích. Đường kính lỗ này phải tương thích với đường kính ngoài hoặc trong của ống tùy theo kiểu kết nối.

3. Lỗ bulong (Bolt holes): Số lượng lỗ được tính toán dựa trên cấp áp suất (PN/Class). Càng nhiều lỗ, khả năng phân bổ lực siết càng đều.

4. PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bulong. Đây là thông số "vàng" để xác định hai mặt bích có khớp nhau hay không.

5. Mặt tiếp xúc (Facing): Có thể là mặt phẳng (Flat Face - FF) hoặc mặt lồi (Raised Face - RF). Mặt lồi thường được dùng trong bích loại rỗng áp suất cao để tăng cường áp lực nén lên gioăng.

6. Độ dày (Thickness): Ảnh hưởng trực tiếp đến khả năng chống cong vênh khi hệ thống hoạt động ở áp suất tối đa.

Phân loại bích loại rỗng: Những cái tên chuyên ngành bạn cần biết

Như đã đề cập, bích loại rỗng là một danh từ chung. Trong thực tế kỹ thuật, nó được chia thành các loại cụ thể dựa trên cách thức kết nối với ống:

Theo kiểu kết nối

• Slip-on Flange (Bích loại rỗng hàn trượt): Ống được lồng vào trong lỗ bích và hàn cả bên trong lẫn bên ngoài. Đây là loại bích loại rỗng phổ biến nhất vì dễ lắp đặt và giá thành rẻ.

• Weld Neck Flange (Bích loại rỗng hàn cổ): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu rung động và áp suất cực tốt, thường dùng trong dầu khí.

• Socket Weld Flange (Bích loại rỗng hàn bọc đúc): Ống được đưa vào một khấc lồi bên trong lỗ bích rồi hàn phía ngoài. Dùng cho ống kích thước nhỏ nhưng áp suất cao.

• Lap Joint Flange (Bích loại rỗng xoay): Thường dùng kèm với một đoạn ống ngắn gọi là Stub End. Loại bích này có thể xoay tự do quanh ống, rất thuận tiện khi cần căn chỉnh lỗ bulong.

Theo hệ tiêu chuẩn quốc tế

Tùy vào khu vực và dự án, bích loại rỗng sẽ được sản xuất theo các "ngôn ngữ" kỹ thuật khác nhau:

• EN 1092-1 / DIN: Tiêu chuẩn Châu Âu/Đức (Đơn vị PN, DN).

• ANSI/ASME B16.5: Tiêu chuẩn Mỹ (Đơn vị Class, Inch).

• JIS: Tiêu chuẩn Nhật Bản (Đơn vị 5K, 10K, 20K).

Lưu ý: Bạn tuyệt đối không thể lắp lẫn một chiếc bích loại rỗng chuẩn JIS 10K vào một thiết bị chuẩn ANSI Class 150 dù chúng có cùng kích thước danh nghĩa, vì PCD và số lỗ bulong thường khác biệt hoàn toàn.

Thông số kỹ thuật quan trọng khi lựa chọn bích loại rỗng

Để tránh những sai lầm tốn kém, khi tra cứu bảng kích thước bích loại rỗng, bạn cần đặc biệt lưu ý:

1. DN (Nominal Diameter): Đường kính danh nghĩa (ví dụ DN100). Hãy nhớ DN không phải là kích thước đo thực tế của lỗ trung tâm. Với bích Slip-on, lỗ trung tâm sẽ lớn hơn đường kính ngoài của ống một chút để có thể lồng vào.

2. PN / Class: Cấp áp suất (PN10, PN16, Class 150...). Thông số này quyết định độ dày và số lượng lỗ bulong của bích loại rỗng.

3. OD (Outside Diameter): Đường kính ngoài tổng thể của mặt bích.

4. Bolt size: Kích thước bulong (M16, M20, M24...). Việc chọn sai kích thước bulong sẽ khiến bạn không thể lắp đặt hoặc không tạo đủ lực siết an toàn.

Insight: Sai một thông số PCD đồng nghĩa với việc toàn bộ lô mặt bích của bạn sẽ trở thành phế liệu, vì việc khoan lại lỗ trên mặt bích là hành động vi phạm tiêu chuẩn an toàn kỹ thuật.

So sánh bích rỗng vs bích mù: Đừng bao giờ nhầm lẫn

Nhầm lẫn giữa bích loại rỗng và bích mù là lỗi sơ đẳng nhưng hậu quả lại vô cùng lớn.

Insight: Việc đặt nhầm bích mù tại vị trí cần bích loại rỗng sẽ làm tê liệt toàn bộ dòng chảy của hệ thống, gây quá áp và có thể dẫn đến nổ ống ở các đoạn phía trước.

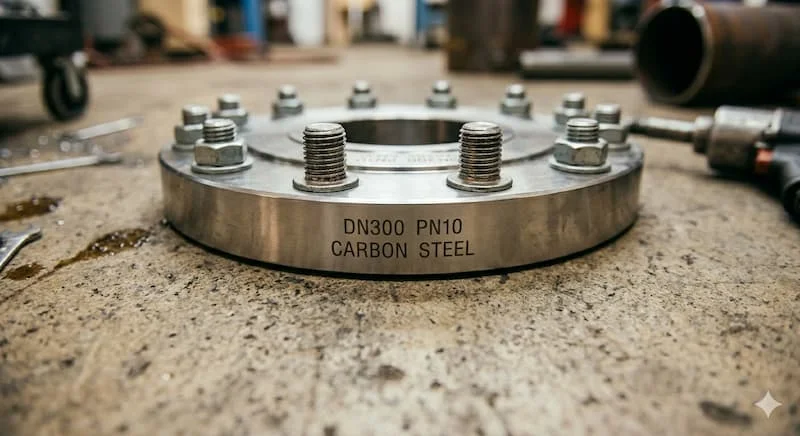

Ứng dụng thực tế và sai lầm thường gặp

Khi nào nên dùng bích rỗng?

Mặt bích loại rỗng là "xương sống" của hầu hết các hệ thống kỹ thuật hiện nay:

• Cấp thoát nước: Kết nối các đoạn ống gang, ống thép cỡ lớn.

• HVAC (Điều hòa không khí): Kết nối hệ thống chiller, tháp giải nhiệt.

• Dầu khí & Hóa chất: Sử dụng các dòng bích thép rỗng chịu áp cao như Weld Neck để đảm bảo an toàn tuyệt đối.

Sai lầm thường gặp

❌ Nhầm lẫn loại bích: Chọn bích Slip-on cho hệ thống rung động mạnh thay vì Weld Neck.

❌ Không kiểm tra tiêu chuẩn: Mua bích thép rỗng chuẩn BS lắp cho máy bơm chuẩn JIS.

❌ Sai kích thước danh nghĩa: Nhầm lẫn giữa đường kính trong (ID) và đường kính ngoài (OD) của ống khi đặt hàng mặt bích.

👉 Case thực tế: Một đơn vị thi công tại khu công nghiệp từng phải tháo bỏ toàn bộ hệ thống ống DN500 chỉ vì đặt nhầm bích loại rỗng chuẩn PN10 cho hệ thống yêu cầu PN16. Chi phí nhân công và chậm tiến độ lên đến hàng trăm triệu đồng.

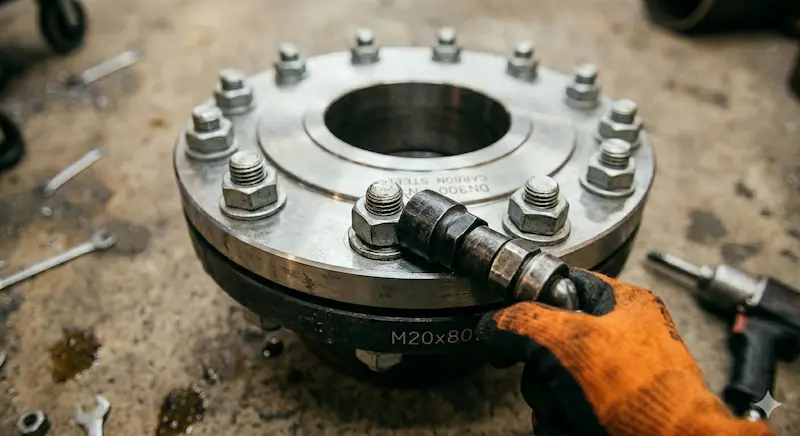

Hướng dẫn lắp đặt bích loại rỗng đúng kỹ thuật

Để mối nối bích thép rỗng bền bỉ theo thời gian, hãy tuân thủ checklist sau:

1. Chọn gioăng (gasket) phù hợp: Lưu chất là nước dùng gioăng cao su; lưu chất là hóa chất/hơi nóng cần gioăng chì hoặc gioăng kim loại.

2. Đặt đồng tâm: Đảm bảo lỗ trung tâm của bích thép rỗng, ống và gioăng phải thẳng hàng tuyệt đối để không làm cản trở dòng chảy.

3. Siết bulong theo hình sao: Luôn siết các cặp bulong đối xứng nhau (ví dụ: 12h - 6h, sau đó 3h - 9h). Điều này giúp lực ép lên mặt bích đồng đều, tránh hiện tượng vênh bích gây rò rỉ.

4. Không siết quá lực: Siết quá chặt có thể làm đứt bulong hoặc làm hỏng cấu trúc gioăng.

FAQ: Câu hỏi thường gặp về bích loại rỗng

1. Bích rỗng có phải là flange không?

Trả lời: Có, "flange" là tên tiếng Anh của mặt bích. Bích thép rỗng là một cách gọi mô tả trạng thái có lỗ của flange.

2. Làm sao để phân biệt bích rỗng và bích mù khi đã lắp trên đường ống?

Trả lời: Bạn có thể nhìn vào tâm của mặt bích. Nếu bích loại rỗng, bạn sẽ thấy nó kết nối với một đoạn ống đi xuyên qua hoặc tiếp nối. Bích mù sẽ trông như một nắp đậy phẳng đặc ở cuối đoạn ống.

3. Bích rỗng có dùng cho áp suất cao được không?

Trả lời: Có, nhưng bạn phải chọn loại có cấu tạo hàn cổ (Weld Neck) và cấp áp suất phù hợp (ví dụ PN40 hoặc Class 600).

Kết luận

Hiểu đúng về bích loại rỗng không chỉ giúp bạn tránh được những sai lầm ngớ ngẩn trong mua sắm vật tư mà còn đảm bảo hệ thống đường ống vận hành an toàn và hiệu quả. Một chiếc mặt bích loại rỗng chuẩn từ thông số PCD, độ dày đến kiểu mặt tiếp xúc sẽ giúp mối nối luôn kín khít, giảm thiểu chi phí bảo trì lâu dài.
