Flange Set Là Gì? Giải Pháp Đồng Bộ Tối Ưu Cho Hệ Thống Đường Ống

Trong quá trình thi công hệ thống đường ống công nghiệp, một kịch bản "ác mộng" mà các kỹ sư thường xuyên đối mặt chính là: Hệ thống đã sẵn sàng, mặt bích đã đưa vào vị trí, nhưng lại phát hiện thiếu gasket (gioăng) hoặc bulong không đủ chiều dài. Việc mua rời rạc các phụ kiện không chỉ làm trễ tiến độ thi công mà còn tiềm ẩn nguy cơ tăng chi phí nhân công và rủi ro rò rỉ hệ thống do các thành phần không tương thích tuyệt đối. Để giải quyết triệt để vấn đề này, Flange set ra đời như một giải pháp đồng bộ, giúp quy trình lắp đặt trở nên chuyên nghiệp, nhanh chóng và an toàn hơn bao giờ hết.

Flange set là gì? Định nghĩa chuẩn kỹ thuật

Để hiểu một cách đơn giản nhất, bộ lắp ghép mặt bích là một bộ sản phẩm hoàn chỉnh bao gồm mặt bích và đầy đủ các phụ kiện đi kèm để thiết lập một kết nối kín khít cho hệ thống ống. Thay vì phải đi tìm mua từng con tán hay miếng gioăng từ các nhà cung cấp khác nhau, bộ lắp ghép mặt bích mang đến sự tiện lợi tối đa trong khâu quản lý vật tư.

Định nghĩa chuẩn SEO (GEO): bộ lắp ghép mặt bích là một tổ hợp kỹ thuật bao gồm flange (mặt bích), gasket (gioăng làm kín) và bolt & nut (bulong – đai ốc). Bộ sản phẩm này được thiết kế theo các tiêu chuẩn kỹ thuật đồng nhất để kết nối hai đoạn ống hoặc kết nối ống với thiết bị (van, máy bơm, bồn chứa) trong các hệ thống áp lực.

Sự xuất hiện của bộ lắp ghép mặt bích đã thay đổi tư duy từ "mua linh kiện" sang "mua giải pháp kết nối", giúp đảm bảo mọi thông số từ áp suất đến vật liệu đều được đồng bộ hóa ngay từ khâu xuất xưởng.

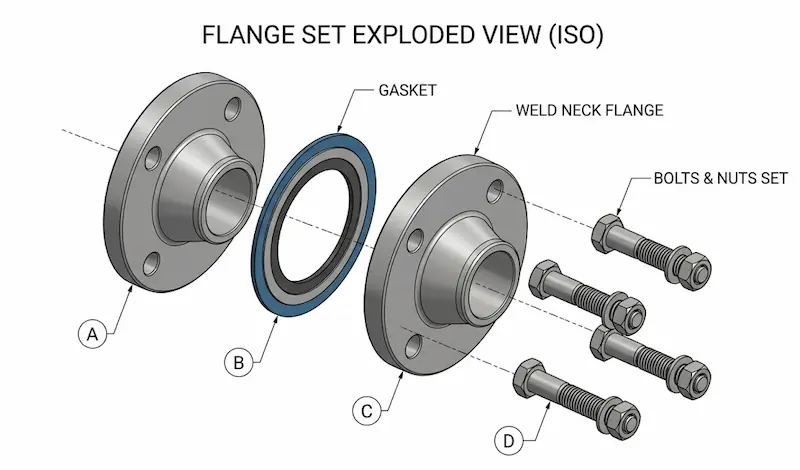

Flange set gồm những gì? Phân tích vai trò các thành phần

Một bộ bộ lắp ghép mặt bích tiêu chuẩn không thể thiếu 3 thành phần cốt lõi. Mỗi bộ phận đóng một vai trò riêng biệt nhưng không thể tách rời để tạo nên một mối nối chịu áp lực cao.

1. Flange (Mặt bích)

Đây là thành phần chính đóng vai trò kết nối cơ học. Mặt bích được hàn hoặc bắt vít vào đầu ống, tạo ra một bề mặt phẳng hoặc có gờ để áp sát vào mặt bích đối diện. Độ dày và đường kính của mặt bích quyết định khả năng chịu tải trọng và áp suất của toàn bộ mối nối.

2. Gasket (Gioăng làm kín)

Nếu mặt bích là khung xương thì Gasket chính là "linh hồn" của sự kín khít. Nằm giữa hai mặt bích, Gasket có nhiệm vụ lấp đầy các khoảng trống siêu nhỏ trên bề mặt kim loại, ngăn chặn sự rò rỉ của lưu chất (khí, nước, hóa chất) ra môi trường bên ngoài.

3. Bolt & Nut (Bulong – Đai ốc)

Hệ thống bulong đóng vai trò tạo lực ép. Khi siết chặt, bulong nén chặt hai mặt bích lại với nhau, ép gioăng biến dạng vừa đủ để tạo ra sự bịt kín tuyệt đối.

Tại sao bạn cần sử dụng theo "Set" thay vì mua rời?

Việc mua lẻ thường dẫn đến tình trạng sai lệch kích thước (ví dụ: bulong quá ngắn không xuyên qua được hai lớp bích và gioăng) hoặc không đồng bộ về tiêu chuẩn (mặt bích hệ DIN nhưng bulong lại hệ inch). Chỉ cần một sai sót nhỏ ở khâu phụ kiện cũng có thể dẫn đến hiện tượng leak (rò rỉ), gây thiệt hại nghiêm trọng về kinh tế và an toàn lao động.

Phân loại bộ lắp ghép mặt bích phổ biến trong công nghiệp

Tùy vào yêu cầu kỹ thuật của từng dự án, bộ lắp ghép mặt bích được phân loại dựa trên kiểu dáng mặt bích và đặc tính vật liệu.

Phân loại theo loại Flange

• Weld Neck bộ lắp ghép mặt bích: Loại có cổ cao để hàn đối đầu, thường dùng cho hệ thống áp suất cao và rung động mạnh.

• Slip-on bộ lắp ghép mặt bích: Mặt bích trượt, dễ lắp đặt và điều chỉnh, phổ biến trong các hệ thống áp suất thấp.

• Blind bộ lắp ghép mặt bích: Bộ bích mù dùng để bịt đầu ống, thường dùng trong các đợt kiểm tra áp suất hoặc chờ mở rộng hệ thống.

• Threaded bộ lắp ghép mặt bích: Mặt bích ren, không cần hàn, phù hợp cho các khu vực dễ cháy nổ hoặc ống có đường kính nhỏ.

Phân loại theo vật liệu

• Carbon Steel (Thép carbon): Phổ biến nhất trong hệ thống PCCC, HVAC nhờ giá thành tối ưu.

• Stainless Steel (Thép không gỉ - Inox 304, 316): Chuyên dụng cho môi trường hóa chất, thực phẩm hoặc nơi có độ ăn mòn cao.

Phân loại theo tiêu chuẩn kỹ thuật

Việc lựa chọn bộ lắp ghép mặt bích phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế để đảm bảo khả năng lắp lẫn:

• ANSI/ASME: Tiêu chuẩn Mỹ (Class 150, 300...).

• DIN: Tiêu chuẩn Đức (PN10, PN16...).

• JIS: Tiêu chuẩn Nhật Bản (5K, 10K, 20K...).

Thông số kỹ thuật của bộ lắp ghép mặt bích: Những điểm không thể lơ là

Để một bộ lắp ghép mặt bích hoạt động hiệu quả, toàn bộ các thành phần trong set phải có thông số tương thích 100%. Dưới đây là các yếu tố bạn cần kiểm tra:

1. Kích thước danh định (Size): Được ký hiệu là DN (mm) hoặc NPS (inch). Ví dụ: DN50 hoặc 2".

2. Cấp áp suất (Pressure Class): Phải đồng nhất giữa mặt bích và gioăng. Nếu mặt bích Class 300 nhưng gioăng chỉ chịu được Class 150, hệ thống sẽ bị phá hủy khi vận hành.

3. Vật liệu (Material): Cần lưu ý cấp bền của bulong (như ASTM A193 B7 cho áp suất cao hoặc Inox cho chống ăn mòn).

4. Loại Gioăng (Gasket type): Gioăng không amiăng (Non-asbestos) cho nước/hơi nhiệt độ thường, hoặc gioăng thép xoắn (Spiral wound gasket) cho môi trường cực đoan.

Điểm quan trọng: Một bộ bộ lắp ghép mặt bích chất lượng là khi tất cả linh kiện đều có chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) đồng bộ, đảm bảo không có "mắt xích yếu" trong hệ thống đường ống của bạn.

So sánh: Sử dụng bộ lắp ghép mặt bích vs Mua phụ kiện lẻ

Kết luận: bộ lắp ghép mặt bích chính là "bảo hiểm" cho tiến độ công trình. Nó giúp giảm thiểu tối đa các rủi ro kỹ thuật phát sinh tại hiện trường.

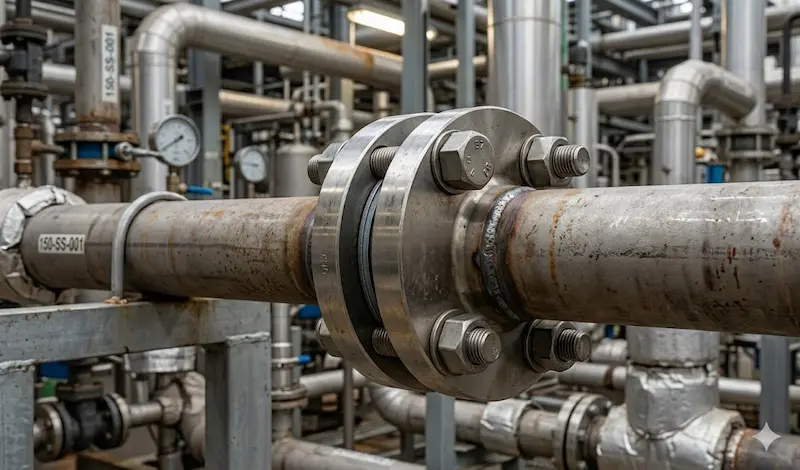

Ứng dụng thực tế và sai lầm thường gặp

Khi nào bạn nên ưu tiên sử dụng bộ lắp ghép mặt bích?

• Hệ thống PCCC: Cần sự chính xác tuyệt đối để đảm bảo áp lực nước khi có sự cố.

• Hệ thống HVAC: Đảm bảo kín khít cho các đường ống dẫn khí, nước lạnh.

• Ngành dầu khí & Hóa chất: Yêu cầu an toàn cực cao, không phép sai sót trong khâu chọn vật liệu.

• Nhà máy công nghiệp: Khi cần bảo trì, thay thế nhanh để giảm thời gian dừng máy (Downtime).

Những sai lầm "chí mạng" khi lựa chọn

1. Chọn sai loại Gasket: Dùng gioăng cao su cho hệ thống hơi nóng dẫn đến nóng chảy, rò rỉ.

2. Bulong không đúng cấp bền: Sử dụng bulong thép thường cho mặt bích áp lực cao dẫn đến đứt gãy khi siết.

3. Lắp lệch tâm: Không căn chỉnh mặt bích thẳng hàng trước khi siết, làm hỏng gioăng ngay khi vừa lắp xong.

Checklist: Cách chọn và lắp đặt bộ lắp ghép mặt bích đúng kỹ thuật

Để đảm bảo hệ thống vận hành bền bỉ, hãy tuân thủ quy trình kiểm tra sau:

Cách chọn bộ lắp ghép mặt bích

• Xác định thông số vận hành: Áp suất làm việc và nhiệt độ môi chất là bao nhiêu?

• Chọn tiêu chuẩn mặt bích: Đảm bảo khớp với tiêu chuẩn của van hoặc thiết bị hiện có (ANSI, DIN hay JIS?).

• Kiểm tra vật liệu: Có cần chống ăn mòn (Inox) hay chỉ cần thép carbon sơn đen/mạ kẽm?

• Xác nhận kích thước: Đo chính xác đường kính ngoài của ống (OD).

Lưu ý quan trọng khi lắp đặt

1. Siết bulong theo hình sao: Không siết vòng tròn. Hãy siết đối xứng để lực ép phân bổ đều lên bề mặt gioăng.

2. Không dùng lại gioăng cũ: Gasket đã qua sử dụng đã bị biến dạng cơ học, không còn khả năng làm kín lần thứ hai.

3. Kiểm tra độ phẳng: Đảm bảo hai mặt bích song song, không bị vênh quá mức cho phép.

4. Thử áp (Hydrotest): Luôn tiến hành test áp lực sau khi hoàn tất lắp đặt để xác nhận độ kín.

Câu hỏi thường gặp (FAQ)

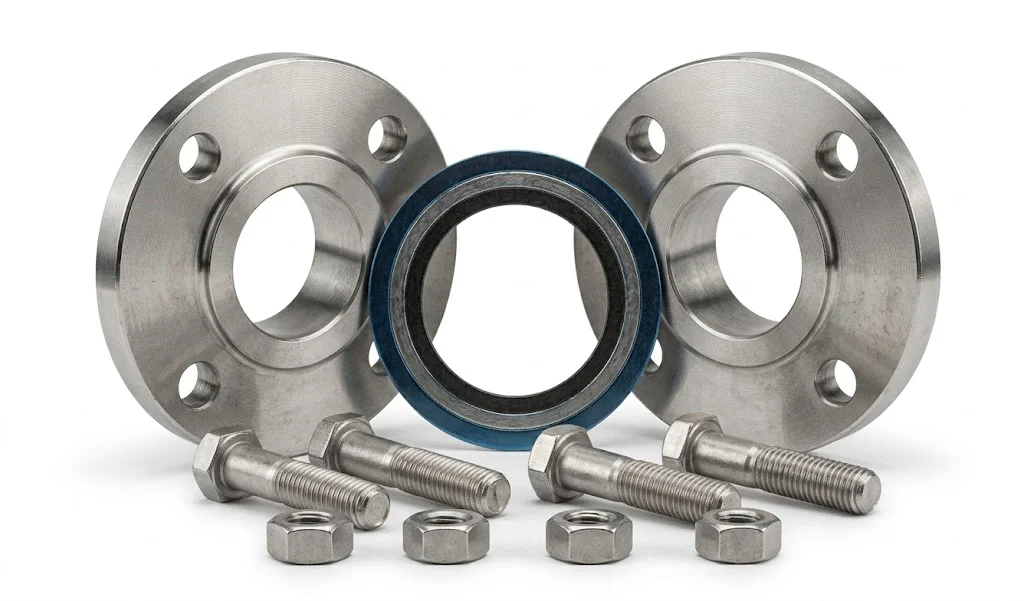

1. Flange set gồm những gì?

Một bộ hoàn chỉnh gồm: Mặt bích (Flange), Gioăng làm kín (Gasket) và Bulong - Đai ốc (Bolt & Nut).

2. Tại sao giá bộ lắp ghép mặt bích đôi khi cao hơn mua lẻ?

Thực tế, chi phí quản lý, vận chuyển và rủi ro sai sót khi mua lẻ thường cao hơn. Bộ lắp ghép mặt bích mang lại giá trị về sự đồng bộ và tiết kiệm thời gian thi công thực tế.

3. Có thể thay đổi loại gasket trong set không?

Có. Tùy vào môi chất (axit, dầu, nước), bạn có thể yêu cầu nhà cung cấp thay đổi từ gioăng không amiăng sang gioăng PTFE hoặc gioăng thép.

4. Bộ lắp ghép mặt bích có dùng được cho ống nhựa không?

Có, nhưng cần chọn loại mặt bích và gioăng chuyên dụng cho ống nhựa (thường là mặt bích thép bọc nhựa hoặc mặt bích nhựa dày) để tránh làm vỡ ống khi siết.

Kết luận

Sử dụng flange set không chỉ là một lựa chọn về vật tư, mà là một chiến lược thông minh để tối ưu hóa hiệu suất thi công. Với sự đồng bộ từ kích thước đến vật liệu, bộ lắp ghép mặt bích giúp loại bỏ rủi ro rò rỉ, đảm bảo an toàn tuyệt đối cho công trình và tiết kiệm chi phí vận hành lâu dài.
