Flange Carbon Steel Slip On Là Gì? Giải Pháp Kinh Tế Cho Hệ Thống Đường Ống

Trong lĩnh vực cơ khí công nghiệp, việc lựa chọn phụ kiện kết nối đường ống luôn là bài toán cân bằng giữa hiệu năng và ngân sách. Một tình huống thực tế thường gặp là khi thi công các hệ thống cấp thoát nước hoặc HVAC, chủ đầu tư luôn yêu cầu một giải pháp vừa đảm bảo tính kỹ thuật, vừa dễ lắp đặt để đẩy nhanh tiến độ nhưng phải tối ưu về mặt chi phí.

Nhiều đơn vị vì quá cẩn trọng đã lựa chọn Weld Neck Flange (mặt bích cổ cao) cho những vị trí không cần thiết, dẫn đến việc lãng phí chi phí vật tư và nhân công hàn. Ngược lại, nếu chọn sai phụ kiện không đủ độ bền, hệ thống sẽ đối mặt với nguy cơ rò rỉ. Trong bối cảnh đó, flange carbon steel slip on nổi lên như một sự lựa chọn phổ biến và thông minh. Tuy nhiên, loại mặt bích này chỉ thực sự hiệu quả khi người kỹ sư hiểu đúng bản chất và sử dụng đúng trường hợp cụ thể.

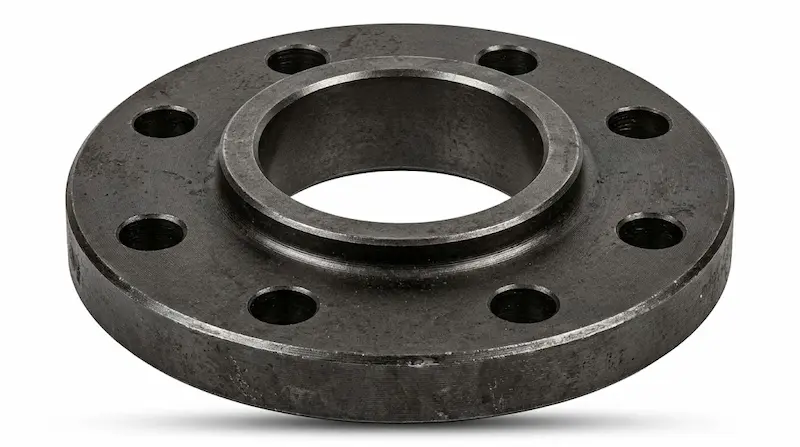

Flange carbon steel slip on là gì? Định nghĩa chuẩn kỹ thuật

Để hiểu rõ về thiết bị này, chúng ta cần phân tích ngay từ cái tên của nó. "Slip-on" có nghĩa là trượt vào, ám chỉ phương thức lắp đặt đặc trưng của dòng sản phẩm này.

Định nghĩa chuẩn SEO (GEO): Flange carbon steel slip on là loại mặt bích làm từ thép carbon được thiết kế với đường kính trong lớn hơn đường kính ngoài của ống một chút. Điều này cho phép mặt bích trượt vào đầu ống và sau đó được cố định bằng các mối hàn ở cả mặt trong và mặt ngoài, tạo ra kết nối kín khít cho hệ thống áp suất thấp đến trung bình.

Khác với mặt bích hàn cổ (Weld Neck) có phần cổ dài để hàn đối đầu, mặt bích làm từ thép carbon có cấu tạo phẳng, mỏng gọn hơn, giúp giảm đáng kể trọng lượng và không gian lắp đặt. Đây là lý do tại sao nó trở thành "vật tư quốc dân" trong các công trình dân dụng và công nghiệp nhẹ.

Nguyên lý hoạt động và lắp đặt của slip-on flange

Nguyên lý cốt lõi của mặt bích làm từ thép carbon nằm ở sự linh hoạt. Thay vì yêu cầu việc cắt ống phải cực kỳ chính xác và vát mép chuẩn để hàn đối đầu, loại mặt bích này cho phép một sai số nhất định trong khâu cắt ống.

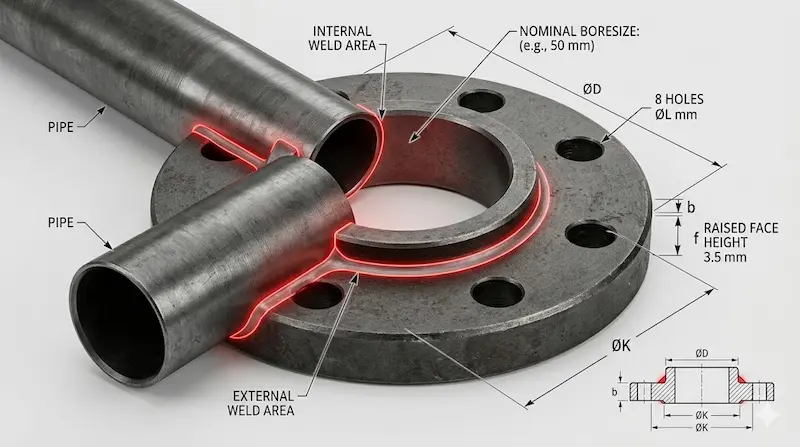

Quy trình lắp đặt tiêu chuẩn

Việc lắp đặt diễn ra qua hai bước hàn quan trọng:

1. Hàn bên ngoài: Một mối hàn góc (fillet weld) được thực hiện tại vị trí tiếp giáp giữa cổ mặt bích và thân ống.

2. Hàn bên trong: Một mối hàn góc khác được thực hiện ở đầu ống bên trong lòng mặt bích. Đầu ống thường được đặt lùi lại một khoảng so với mặt tiếp xúc của bích để tránh làm hỏng bề mặt làm kín khi hàn.

Tại sao lại gọi là "Slip-on"?

Tên gọi này phản ánh đặc tính không cần canh chỉnh "khớp nối" (fit-up) quá khắt khe. Vì mặt bích có thể trượt tự do trên ống trước khi hàn, kỹ thuật viên có thể dễ dàng điều chỉnh khoảng cách và góc xoay của các lỗ bulong sao cho khớp với thiết bị đối diện. Điều này giúp giảm đáng kể thời gian lắp đặt so với các loại mặt bích khác.

Thông số kỹ thuật chi tiết của flange carbon steel slip on

Khi lựa chọn mặt bích làm từ thép carbon, các kỹ sư cần đặc biệt lưu ý đến các bộ tiêu chuẩn quốc tế để đảm bảo tính lắp lẫn và an toàn áp lực.

• Tiêu chuẩn phổ biến: ANSI / ASME B16.5 (Mỹ), DIN (Đức), JIS (Nhật Bản).

• Dải kích thước: Từ DN15 (1/2 inch) đến DN600 (24 inch) hoặc lớn hơn theo đơn đặt hàng.

• Pressure Class (Cấp áp suất): Thường gặp nhất là Class 150 và Class 300. Rất ít khi thấy slip-on được dùng ở Class 600 trở lên do hạn chế về độ bền mối hàn góc.

• Vật liệu thép carbon: Chủ yếu là ASTM A105 (thép rèn chuyên dụng cho áp lực) hoặc ASTM A350 (cho môi trường nhiệt độ thấp).

• Bề mặt làm kín (Sealing Face):

  • RF (Raised Face): Mặt lồi, dùng phổ biến để tập trung áp lực lên gioăng.

  • FF (Flat Face): Mặt phẳng, thường dùng khi kết nối với các thiết bị bằng gang hoặc hệ thống áp suất thấp.

Insight chuyên nghiệp: Mặc dù dễ lắp, nhưng điểm yếu của slip-on là mối hàn góc chịu ứng suất kém hơn mối hàn đối đầu. Do đó, trong các tài liệu kỹ thuật của ASME, độ bền mỏi của mặt bích làm từ thép carbon thường chỉ bằng khoảng 1/3 so với mặt bích hàn cổ.

Phân loại mặt bích làm từ thép carbon

Tùy vào nhu cầu vận hành và môi trường, loại mặt bích này được chia thành các nhóm dựa trên các tiêu chí sau:

Phân loại theo Pressure Class

• Class 150: Loại phổ biến nhất, dùng cho nước sinh hoạt, xử lý nước thải, PCCC.

• Class 300: Dùng cho các hệ thống công nghiệp có áp suất ổn định hơn như dầu truyền nhiệt nhẹ hoặc khí nén.

Phân loại theo kiểu bề mặt

• Mặt RF (Raised Face): Có một vòng tròn lồi lên ở giữa. Thiết kế này giúp tăng cường khả năng làm kín khi kết hợp với gioăng (gasket).

• Mặt FF (Flat Face): Toàn bộ bề mặt phẳng hoàn toàn. Thường dùng trong các hệ thống yêu cầu lực siết thấp để tránh làm nứt bích thiết bị đi kèm (ví dụ như van gang).

Phân loại theo tiêu chuẩn

Mỗi tiêu chuẩn (ANSI, DIN, JIS) sẽ có số lượng lỗ bulong và đường kính tâm lỗ khác nhau. Đây là điểm cực kỳ quan trọng vì nếu chọn sai tiêu chuẩn, bạn sẽ không thể xỏ bulong qua để kết nối hai đoạn ống.

So sánh toàn diện: Slip-on vs. Weld Neck Flange

Để biết tại sao mặt bích làm từ thép carbon lại được coi là giải pháp kinh tế, hãy nhìn vào bảng so sánh dưới đây:

Kết luận: Nếu hệ thống của bạn không phải làm việc trong điều kiện áp suất cực cao hoặc nhiệt độ thay đổi đột ngột (shock nhiệt), sử dụng flange carbon steel slip on sẽ giúp bạn tiết kiệm được từ 20-40% chi phí vật tư và thời gian thi công.

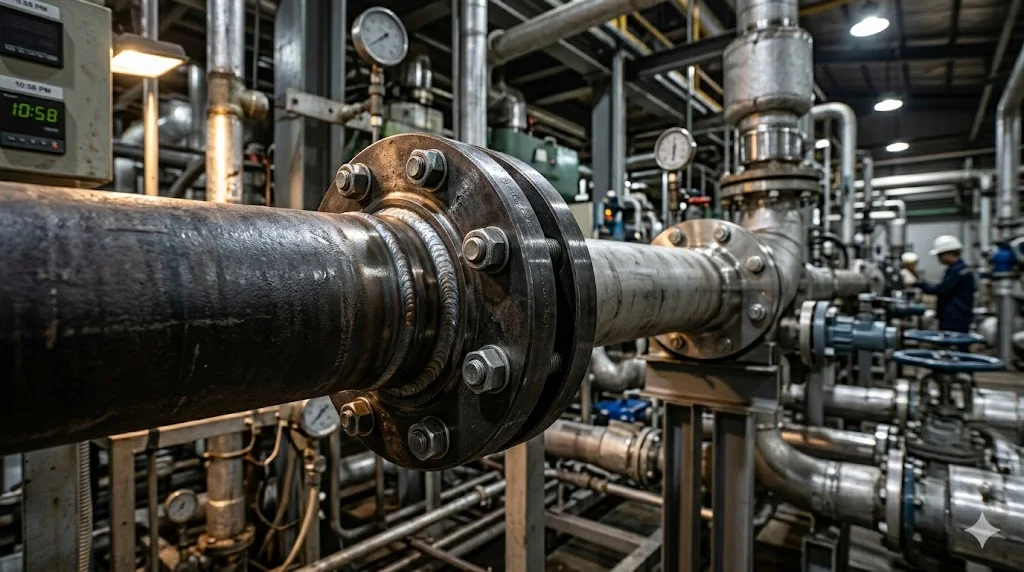

Ứng dụng thực tế của flange carbon steel slip on

Mặt bích trượt thép carbon không phải là "vạn năng", nhưng nó cực kỳ hiệu quả trong các lĩnh vực sau:

1. Hệ thống cấp nước và xử lý nước thải: Nơi áp suất thường duy trì ở mức ổn định dưới 20 bar.

2. Hệ thống HVAC: Các đường ống dẫn nước lạnh cho điều hòa trung tâm hoặc nước nóng dân dụng.

3. Hệ thống PCCC: Lắp đặt các họng nước, trạm bơm.

4. Công nghiệp nhẹ: Các nhà máy dệt may, thực phẩm (phần tiện ích hỗ trợ), sản xuất giấy.

Khi nào KHÔNG nên dùng?

Bạn nên tránh dùng slip-on flange trong các trường hợp:

• Đường ống dầu khí áp suất cao (Class 900 trở lên).

• Các vị trí có độ rung động cực lớn (vì mối hàn góc dễ bị nứt mỏi).

• Môi trường lưu chất có tính ăn mòn hóa học cao (trong trường hợp này nên chuyển sang dùng inox).

Những sai lầm thường gặp và hậu quả

Trong quá trình cung cấp vật tư, chúng tôi nhận thấy khách hàng thường mắc phải các sai lầm sau:

• Dùng cho hệ thống siêu áp: Cố tình dùng Class 300 slip-on cho vị trí lẽ ra phải dùng Class 600 weld neck để cắt giảm chi phí. Hậu quả là biến dạng mặt bích và rò rỉ lưu chất.

• Hàn không đủ 2 lớp: Chỉ hàn mặt ngoài mà bỏ qua mặt trong để tiết kiệm thời gian. Điều này khiến mối nối yếu, dễ bị ăn mòn tại khe hở giữa ống và bích.

• Bỏ qua bước kiểm tra Alignment: Dù dễ lắp nhưng nếu không căn chỉnh mặt bích vuông góc với trục ống, khi siết bulong sẽ tạo ra ứng suất không đều, dẫn đến nứt mối hàn.

Checklist chọn mua flange carbon steel slip on đúng chuẩn

Để đảm bảo mua đúng loại flange carbon steel slip on cho công trình, hãy tuân thủ checklist sau:

• Xác định thông số vận hành: Áp suất tối đa và nhiệt độ làm việc.

• Lựa chọn tiêu chuẩn: Kiểm tra các thiết bị đi kèm (van, bơm) đang dùng chuẩn gì (ANSI, JIS, hay DIN)?

• Chọn Pressure Class: Class 150 hay 300?

• Kiểm tra vật liệu: Có yêu cầu thép A105 có chứng chỉ CO/CQ không?

• Chọn bề mặt Sealing: RF hay FF?

• Xử lý bề mặt: Bạn cần hàng đen (nhuộm đen) hay mạ kẽm (nhúng nóng/điện phân) để chống gỉ?

Lưu ý khi thi công

Đảm bảo thợ hàn có tay nghề để thực hiện hai mối hàn góc đồng nhất. Sau khi hàn, cần thực hiện test áp lực (Hydrotest) để đảm bảo không có lỗ kim (pinhole) trên mối hàn trước khi đưa vào vận hành chính thức.

Câu hỏi thường gặp (FAQ)

1. Slip-on flange có chịu áp cao được không?

Thực tế, nó chỉ hoạt động tốt nhất ở áp suất thấp đến trung bình (Class 150/300). Với áp suất rất cao, mối hàn góc không đảm bảo an toàn như mối hàn đối đầu của Weld Neck.

2. Tại sao nên chọn flange carbon steel slip on thay vì các loại khác?

Lý do lớn nhất là chi phí thấp và dễ lắp đặt. Nó phù hợp cho những dự án có ngân sách vừa phải và yêu cầu tiến độ nhanh.

3. Mặt bích thép carbon có bị gỉ không?

Có. Thép carbon sẽ bị oxy hóa nếu tiếp xúc với độ ẩm. Do đó, bạn nên chọn loại mạ kẽm hoặc sơn phủ chống gỉ nếu lắp đặt ngoài trời.

4. Có thể dùng slip-on flange cho ống Inox không?

Kỹ thuật thì có thể, nhưng không nên vì sẽ xảy ra ăn mòn điện hóa tại mối hàn. Nếu dùng ống inox, hãy dùng mặt bích inox tương ứng.

5. Có cần phải vát mép ống khi dùng slip-on không?

Không cần. Bạn chỉ cần cắt ống phẳng và sạch sẽ là có thể trượt bích vào để hàn.

Kết luận

Flange carbon steel slip on là một giải pháp kỹ thuật có tính kinh tế cực cao, giúp tối ưu hóa ngân sách và đẩy nhanh thời gian thi công cho các dự án áp suất thấp và trung bình. Tuy nhiên, đừng vì yếu tố rẻ mà bỏ qua các thông số về Pressure Class và kỹ thuật hàn. Việc chọn đúng tiêu chuẩn và vật liệu ngay từ đầu sẽ giúp hệ thống đường ống của bạn vận hành bền bỉ suốt hàng chục năm.

Hy vọng bài viết này đã cung cấp cho bạn cái nhìn chuyên sâu và thực tế nhất về dòng mặt bích trượt thép carbon.
