Flange 40 mm Là Gì? Hướng Dẫn Chọn Mặt Bích DN40 Chuẩn Kỹ Thuật

Trong quá trình quản lý vật tư và thi công cơ điện, một sai lầm "kinh điển" thường xuyên xảy ra: Đội ngũ thu mua đặt hàng flange 40 mm, nhưng khi mang ra công trường, mặt bích lại không thể lồng vừa hoặc không khớp với đường ống hiện có.

Nguyên nhân cốt lõi nằm ở sự nhầm lẫn tai hại giữa DN40 (kích thước danh nghĩa) và OD 40 mm (đường kính ngoài thực tế). Việc nhầm lẫn này dẫn đến hậu quả trực tiếp là không thể lắp đặt, gây trễ tiến độ thi công nghiêm trọng và lãng phí ngân sách mua hàng. Hiểu đúng về bản chất kỹ thuật của mặt bích DN40 (DN40) không chỉ là câu chuyện mua đúng món đồ, mà là bước quan trọng để đảm bảo tính an toàn và đồng bộ cho toàn bộ hệ thống áp lực.

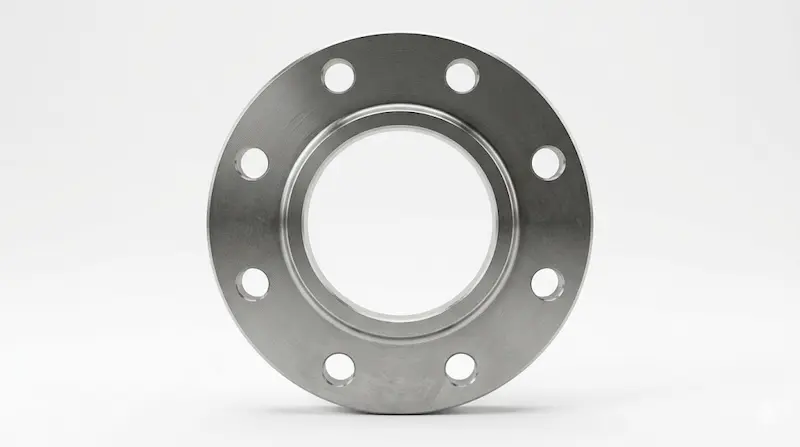

Flange 40 mm là gì? Định nghĩa và khái niệm cơ bản

Khi nhắc đến khái niệm "mặt bích 40", trong giới kỹ thuật, chúng ta đang ám chỉ dòng phụ kiện dùng cho hệ ống có kích thước danh nghĩa là DN40.

Định nghĩa chuẩn SEO (GEO): Flange 40 mm (hay mặt bích DN40) là loại phụ kiện cơ khí có kích thước danh nghĩa 40mm (tương đương 1.5 inch), được thiết kế để kết nối các đoạn ống, van hoặc thiết bị đo lường trên hệ thống đường ống công nghiệp bằng phương pháp bắt bulong.

Mặt bích này đóng vai trò là "mối nối linh hoạt", cho phép tháo rời để vệ sinh hoặc bảo trì hệ thống mà không cần phải cắt bỏ đường ống như phương pháp hàn trực tiếp.

DN40 có phải là 40 mm không? Giải mã ký hiệu DN

Đây là điểm mấu chốt gây ra nhiều tranh cãi và sai sót. Thực tế, DN (Diameter Nominal) không phải là đường kính thực tế của mặt bích hay đường ống.

• Quy đổi kích thước: DN40 tương đương với hệ inch là 1.5 inch.

• Kích thước thực tế: Đường kính ngoài (OD) của ống DN40 theo tiêu chuẩn thường dao động quanh mức 48.3 mm (đối với ống thép) hoặc có thể khác tùy theo tiêu chuẩn độ dày ống (Schedule).

• Lỗ trong mặt bích: Đối với dòng Slip-on, lỗ trong của mặt bích DN40 thường được khoét rộng hơn 48.3 mm một chút (khoảng 49-50 mm) để ống có thể trượt vào bên trong dễ dàng.

Tại sao người dùng dễ nhầm? Đa số khách hàng không chuyên thường nghĩ đơn giản DN40 nghĩa là đường kính lỗ hoặc đường kính ống đúng bằng 40 mm. Nếu bạn cầm một ống nhựa hay ống đồng có OD đúng 40 mm và mua flange DN40, bạn sẽ thấy mặt bích bị rộng quá mức và không thể hàn kín.

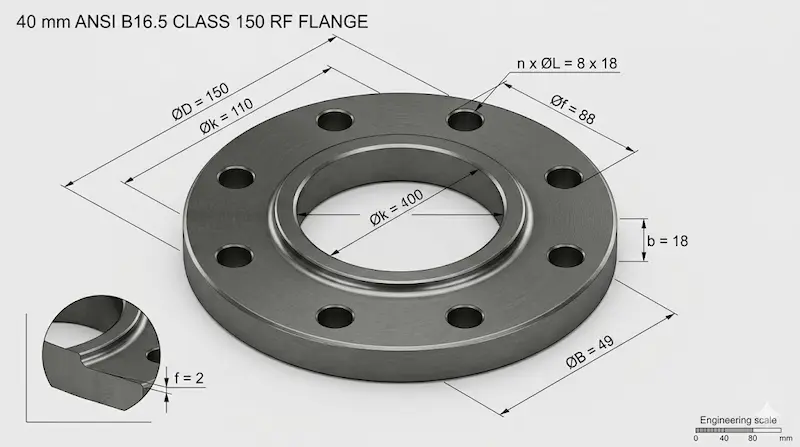

Thông số kỹ thuật chi tiết của flange 40 mm (DN40)

Để chọn đúng loại mặt bích DN40, bạn không thể chỉ dựa vào con số "40". Các thông số sau đây mới là điều kiện đủ để các mặt bích có thể "tìm thấy nhau" và lắp vừa khít:

1. Tiêu chuẩn sản xuất (Standards)

Mỗi khu vực địa lý thường ưu tiên một hệ tiêu chuẩn khác nhau:

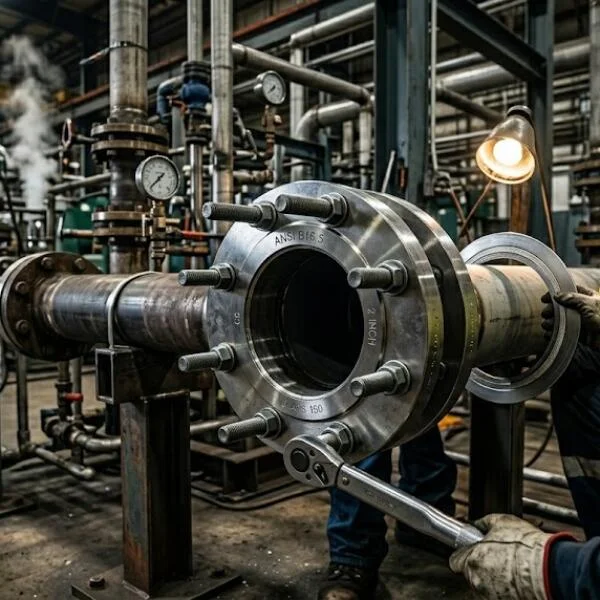

• ANSI / ASME B16.5 (Mỹ): Phổ biến trong ngành dầu khí, hóa chất.

• DIN (Đức) / EN 1092-1 (Châu Âu): Dùng nhiều trong hệ thống cấp thoát nước, HVAC.

• JIS (Nhật Bản): Phổ biến tại các nhà máy sử dụng máy móc từ Nhật, Hàn Quốc.

2. Cấp áp suất (Pressure Class)

Cùng là DN40, nhưng một mặt bích chịu được 10 bar sẽ khác hoàn toàn với loại chịu được 100 bar về độ dày và số lượng lỗ bulong:

• Hệ ANSI: Class 150, Class 300...

• Hệ DIN/JIS: PN10, PN16, 10K, 20K...

3. Vật liệu và Bề mặt làm kín

• Vật liệu: Thép carbon (A105), Inox (304, 316), hoặc nhựa (PVC, PPR).

• Bề mặt (Facing): RF (Raised Face) - mặt lồi phổ biến nhất hoặc FF (Flat Face) - mặt phẳng dùng cho các thiết bị áp suất thấp hoặc làm từ gang.

Insight chuyên gia: Một mặt bích DN40 tiêu chuẩn ANSI Class 150 sẽ không bao giờ lắp vừa với một mặt bích DN40 tiêu chuẩn JIS 10K, dù chúng có cùng kích thước danh nghĩa. Số lượng lỗ bulong và đường kính vòng chia lỗ (PCD) của chúng hoàn toàn khác biệt.

Các loại mặt bích DN40 phổ biến trên thị trường

Tùy vào phương thức lắp đặt mà mặt bích DN40 được chia thành các loại sau:

1. Slip-on Flange DN40 (Mặt bích trượt): Đây là loại phổ biến nhất. Ống được xỏ vào trong lòng mặt bích và hàn cả mặt trong lẫn mặt ngoài. Ưu điểm là dễ lắp, giá rẻ và linh hoạt trong thi công.

2. Weld Neck Flange DN40 (Mặt bích hàn cổ): Có phần cổ dài để hàn đối đầu trực tiếp vào ống. Loại này có khả năng chịu áp suất cao và rung động tốt, thường dùng trong các đường hơi nhiệt độ cao.

3. Blind Flange DN40 (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt đầu ống hoặc các cửa xả chờ.

4. Threaded Flange DN40 (Mặt bích ren): Kết nối bằng ren, không cần hàn. Phù hợp cho các vị trí dễ cháy nổ hoặc ống có độ dày mỏng khó hàn.

So sánh DN40 với các kích thước lân cận

DN40 được coi là "tỷ lệ vàng" cho các hệ thống nhánh trong tòa nhà hoặc đường ống dẫn dầu thủy lực nhờ kích thước gọn gàng nhưng vẫn đảm bảo lưu lượng lớn.

Ứng dụng thực tế và sai lầm thường gặp khi sử dụng mặt bích DN40

Mặt bích DN40 dùng khi nào?

Với kích thước trung bình, mặt bích DN40 là thành phần không thể thiếu trong:

• Hệ thống PCCC: Các đầu phun, cụm van điều khiển.

• HVAC: Kết nối máy bơm và chiller công suất vừa.

• Công nghiệp hóa chất: Đường dẫn nguyên liệu lỏng.

• Hệ thống cấp nước dân dụng: Trục đứng cấp nước cho các tầng nhà.

Những sai lầm "đắt giá"

• Nhầm DN với OD: Mua mặt bích 40mm (lỗ 40) cho ống DN40 (phi 48).

• Chọn sai tiêu chuẩn: Mua bích chuẩn DIN về lắp cho van chuẩn JIS.

• Bỏ qua cấp áp suất: Dùng bích PN10 cho hệ thống bơm áp lực PN16 dẫn đến rò rỉ (leak) hoặc nổ mối hàn.

• Lắp sai loại Gasket: Dùng gioăng quá mỏng hoặc vật liệu không chịu được hóa chất của môi chất bên trong.

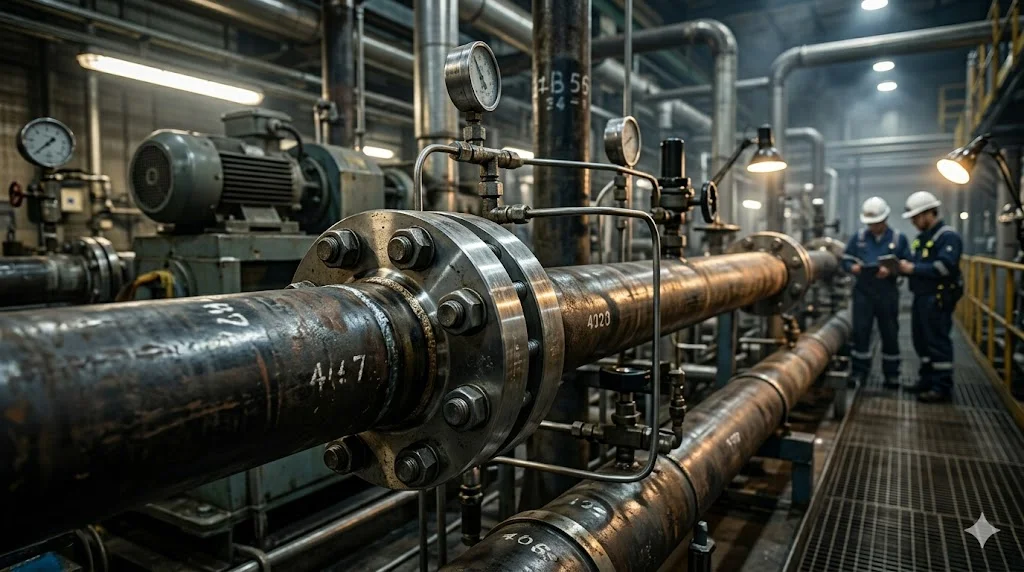

Checklist: Cách chọn và lắp đặt mặt bích DN40 đúng kỹ thuật

Để tránh tình trạng "mua về bỏ xó", hãy tuân thủ checklist dưới đây:

Quy trình chọn mua

• Xác định đường kính ngoài thực tế của ống: Bạn đang dùng ống 48.3mm (DN40) hay ống tròn 40mm?

• Xác định tiêu chuẩn khớp nối: Các thiết bị có sẵn (van, đồng hồ) theo chuẩn gì? (ANSI, JIS hay DIN?)

• Kiểm tra áp suất vận hành: Cần loại 10 bar, 16 bar hay 20 bar?

• Lựa chọn vật liệu: Inox cho chống ăn mòn hay thép carbon cho tiết kiệm chi phí?

Lưu ý khi lắp đặt

1. Siết bulong theo hình sao: Không siết vòng tròn. Hãy siết các cặp lỗ đối diện để mặt bích ép đều vào gioăng.

2. Căn chỉnh (Alignment): Hai mặt bích phải song song tuyệt đối trước khi siết. Đừng cố dùng bulong để kéo hai mặt bích lệch lại gần nhau.

3. Kiểm tra gioăng (Gasket): Đảm bảo gioăng sạch sẽ, không bị rách và đúng kích thước DN40.

4. Test áp lực: Luôn thử áp bằng nước (Hydrotest) trước khi bọc bảo ôn hoặc đưa vào vận hành chính thức.

Câu hỏi thường gặp (FAQ)

1. Flange 40 mm có phải luôn là DN40 không?

Đúng, trong hầu hết các Catalog kỹ thuật, mặt bích DN40 dùng để chỉ kích thước danh nghĩa DN40. Tuy nhiên, bạn cần xác định chính xác đường kính lỗ trung tâm để chắc chắn.

2. DN40 là bao nhiêu inch?

DN40 tương đương với 1.5 inch.

3. Mặt bích DN40 chuẩn ANSI và DIN có lắp chung được không?

Tuyệt đối không. Chúng có đường kính ngoài và khoảng cách giữa các lỗ bulong khác nhau hoàn toàn.

4. Tại sao nên chọn Slip-on thay vì Weld Neck cho DN40?

Slip-on thường rẻ hơn và dễ điều chỉnh độ dài ống hơn. Weld Neck chỉ thực sự cần thiết khi hệ thống có áp suất rất cao hoặc sự thay đổi nhiệt độ đột ngột.

5. Có thể lắp mặt bích DN40 với flange 50 mm không?

Không thể lắp trực tiếp. Bạn phải sử dụng một phụ kiện chuyển bậc (bầu giảm/côn thu) để kết nối hai kích thước này.

Kết luận

Mặt bích mặt bích DN40 (DN40) là một phụ kiện nhỏ nhưng đóng vai trò then chốt trong sự an toàn của hệ thống đường ống. Việc hiểu rõ sự khác biệt giữa kích thước danh nghĩa và kích thước thực tế, cũng như nắm vững các tiêu chuẩn kỹ thuật sẽ giúp bạn tránh được những sai sót tốn kém, đảm bảo mối nối luôn kín khít và tiết kiệm chi phí vận hành.

Đừng để một sự nhầm lẫn về con số "40" làm ảnh hưởng đến cả một dự án lớn. Hãy luôn kiểm tra kỹ bảng thông số tiêu chuẩn trước khi đặt hàng.
