Flange ANSI 150 Slip On: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Áp Suất Thấp

Trong kỹ thuật vận hành hệ thống đường ống, một sai lầm nhỏ trong khâu chọn lựa linh kiện có thể dẫn đến những thảm họa lớn. Hãy tưởng tượng một hệ thống đang vận hành trơn tru bỗng nhiên xảy ra hiện tượng rò rỉ tại mối nối, gây thất thoát lưu chất và buộc phải dừng toàn bộ dây chuyền sản xuất. Nguyên nhân thường gặp nhất không nằm ở chất lượng vật liệu, mà ở việc chọn sai loại mặt bích (flange) hoặc cấp áp suất không phù hợp.

Giữa "ma trận" các loại tiêu chuẩn như ANSI, DIN, JIS với đủ loại kiểu dáng từ Weld Neck đến Blind Flange, flange ANSI 150 slip on nổi lên như một lựa chọn phổ biến nhất nhưng cũng dễ bị hiểu sai nhất. Bài viết này sẽ phân tích chuyên sâu về thông số, nguyên lý và cách ứng dụng loại mặt bích này để giúp bạn tối ưu chi phí mà vẫn đảm bảo an toàn tuyệt đối cho hệ thống.

Mặt bích trượt tiêu chuẩn ANSI Class 150 là gì? Định nghĩa chuẩn kỹ thuật

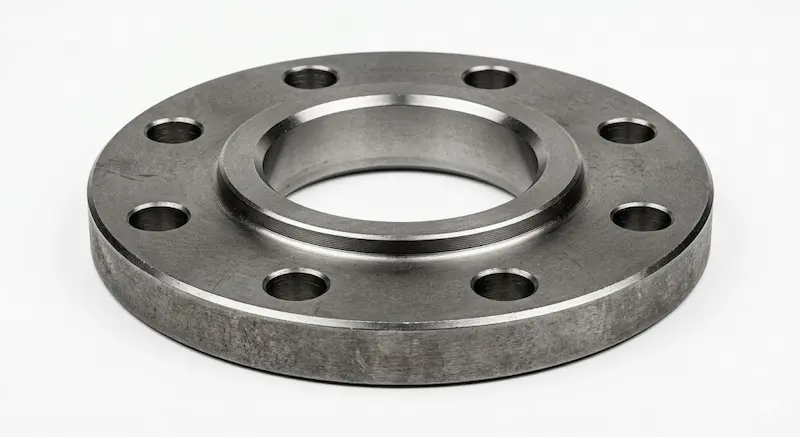

Flange ANSI 150 slip on (mặt bích trượt tiêu chuẩn ANSI Class 150) là loại phụ kiện kết nối đường ống được thiết kế theo tiêu chuẩn của Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI), nay thường được gọi phổ biến theo mã hiệu ASME B16.5.

Về mặt cấu trúc, đây là loại mặt bích có đường kính trong (ID) lớn hơn một chút so với đường kính ngoài (OD) của ống. Cách lắp đặt đặc trưng của nó là "trượt" (slip on) trực tiếp lên đoạn ống, sau đó được cố định bằng hai mối hàn: một mối hàn góc bên trong và một mối hàn góc bên ngoài mặt bích.

Ký hiệu Class 150 đại diện cho định mức áp suất danh định của sản phẩm. Tuy nhiên, một hiểu lầm tai hại là cho rằng nó chỉ chịu được đúng 150 psi. Thực tế, khả năng chịu áp của nó thay đổi dựa trên nhiệt độ vận hành và vật liệu cấu thành (thép carbon hay inox).

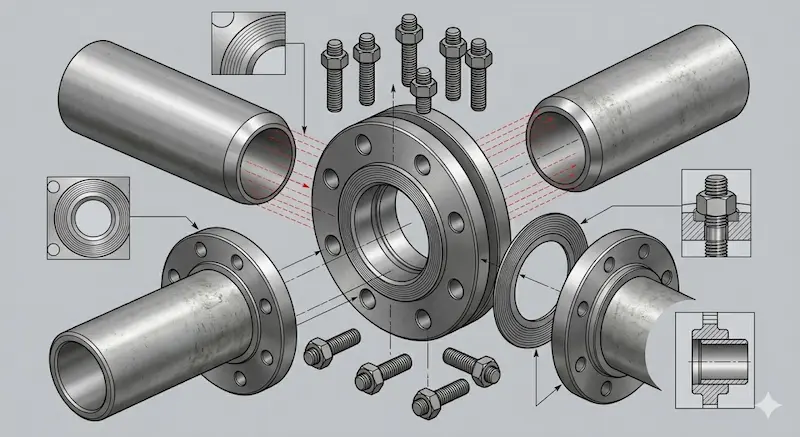

Nguyên lý hoạt động và bản chất thiết kế

Tại sao thiết kế "trượt" lại được ưu tiên trong các công trình dân dụng và công nghiệp nhẹ? Câu trả lời nằm ở sự linh hoạt và tính kinh tế.

Cách thức kết nối

Khác với mặt bích cổ cao (Weld Neck) yêu cầu mối hàn đối đầu (butt weld) cực kỳ chính xác, mặt bích trượt tiêu chuẩn ANSI Class 150 cho phép kỹ thuật viên dễ dàng điều chỉnh vị trí mặt bích trên ống trước khi hàn. Khi ống được đưa vào lòng mặt bích, khoảng cách từ đầu ống đến mặt gương thường được để lại một khoảng hở nhỏ để thực hiện mối hàn nội bộ mà không làm hỏng bề mặt tiếp xúc của bích.

Ưu điểm vượt trội

• Dễ lắp đặt: Do không yêu cầu cắt ống cực kỳ chính xác về chiều dài hay vát mép cầu kỳ, việc thi công diễn ra nhanh chóng hơn.

• Chi phí thấp: Giá thành sản xuất của loại slip on thấp hơn đáng kể so với loại Weld Neck do tốn ít nguyên vật liệu hơn ở phần cổ bích.

• Tính thẩm mỹ và không gian: Thiết kế gọn gàng, phù hợp cho những khu vực có không gian lắp đặt hạn chế.

Điểm yếu cần lưu ý

Mặc dù tiện lợi, nhưng do sử dụng hai mối hàn góc thay vì hàn đối đầu, khả năng chịu mỏi (fatigue) của slip on chỉ bằng khoảng 1/3 so với loại Weld Neck. Ngoài ra, việc hàn cả bên trong lẫn bên ngoài có thể gây ra những ứng suất nhiệt cục bộ nếu tay nghề thợ hàn không đảm bảo.

Thông số kỹ thuật flange ANSI 150 slip on chi tiết

Để lựa chọn chính xác, người mua hàng và kỹ sư cần nắm vững bảng thông số tiêu chuẩn. Dưới đây là các dữ liệu kỹ thuật cốt lõi:

• Tiêu chuẩn cốt lõi: ASME B16.5 (Tiêu chuẩn cho mặt bích ống và phụ kiện mặt bích).

• Dải kích thước: Từ DN15 (1/2 inch) đến DN600 (24 inch) và có thể lớn hơn theo đơn đặt hàng đặc biệt.

• Áp suất làm việc: Class 150 (Tương đương khoảng 20 bar ở nhiệt độ thường, giảm dần khi nhiệt độ tăng cao).

Vật liệu phổ biến

1. Thép carbon (Carbon Steel): Thường là mác thép A105, chuyên dùng cho hệ thống nước, hơi nóng và dầu khí không ăn mòn.

2. Inox (Stainless Steel): Các mác 304/304L, 316/316L, có khả năng chống oxy hóa tuyệt vời, dùng trong hóa chất, thực phẩm và môi trường biển.

Kiểu mặt tiếp xúc (Facing)

• RF (Raised Face): Mặt lồi, phổ biến nhất, giúp tập trung áp lực lên diện tích nhỏ của gioăng (gasket), tăng hiệu quả làm kín.

• FF (Flat Face): Mặt phẳng, thường dùng khi kết nối với các thiết bị bằng gang để tránh nứt vỡ khi siết bu lông.

Phân loại flange slip on theo vật liệu và tiêu chuẩn

Trong thực tế mua hàng, việc nhầm lẫn giữa các hệ tiêu chuẩn là "cơn ác mộng" của bộ phận vật tư. Mặt bích trượt tiêu chuẩn ANSI Class 150 chỉ là một nhánh trong hệ thống mặt bích toàn cầu.

• Theo tiêu chuẩn quốc tế: Ngoài ANSI/ASME (Mỹ), chúng ta còn có DIN (Đức), JIS (Nhật Bản), và BS (Anh). Một mặt bích Class 150 sẽ không thể lắp vừa với một mặt bích JIS 10K dù có cùng kích thước ống, do sự khác biệt về tâm lỗ bu lông và số lượng lỗ.

• Theo xử lý bề mặt: Thép đen (chống gỉ tạm thời), mạ kẽm điện phân, hoặc mạ kẽm nhúng nóng (tăng cường khả năng chống ăn mòn cho hệ thống phòng cháy chữa cháy).

Insight chuyên gia: Khi đặt hàng, đừng chỉ nói "mặt bích 100". Hãy nói rõ: "Flange ANSI 150 Slip On, DN100, Material A105, RF". Sự rõ ràng này sẽ cứu bạn khỏi những đơn hàng sai lệch hàng chục triệu đồng.

So sánh Slip On với các loại flange khác

Kết luận: Slip on là "ông vua" về tối ưu chi phí cho các ứng dụng dân dụng và công nghiệp nhẹ. Tuy nhiên, nếu hệ thống của bạn vận hành ở nhiệt độ cực cao hoặc áp suất cực lớn, Weld Neck là lựa chọn bắt buộc để đảm bảo an toàn sinh mạng.

Ứng dụng thực tế: Khi nào nên dùng flange ANSI 150 slip on?

Loại mặt bích này không phải là "thuốc giải" cho mọi bài toán, nhưng nó cực kỳ hiệu quả trong các lĩnh vực sau:

1. Hệ thống xử lý nước: Nước cấp, nước thải, hệ thống lọc có áp suất ổn định.

2. Ngành HVAC: Hệ thống điều hòa không khí trung tâm, tháp giải nhiệt.

3. Dầu khí hạ nguồn: Các đường ống dẫn dầu thành phẩm ở áp suất thấp, trạm chiết nạp gas dân dụng.

4. Sản xuất thực phẩm & Đồ uống: Khi sử dụng vật liệu inox 316L, đảm bảo vệ sinh và dễ dàng tháo lắp để vệ sinh định kỳ.

Những sai lầm thường gặp dẫn đến sự cố

• Sử dụng sai Class áp suất: Đưa bích Class 150 vào hệ thống yêu cầu Class 300, dẫn đến biến dạng mặt bích và nổ đường ống.

• Hàn không đủ kỹ thuật: Chỉ hàn một phía (ngoài) để tiết kiệm thời gian, khiến mối nối dễ bị bẻ gãy khi có rung chấn.

• Bỏ qua bước kiểm tra Tolerance: Kích thước ống quá nhỏ so với lòng bích tạo ra khe hở lớn, gây khó khăn cho việc điền đầy mối hàn.

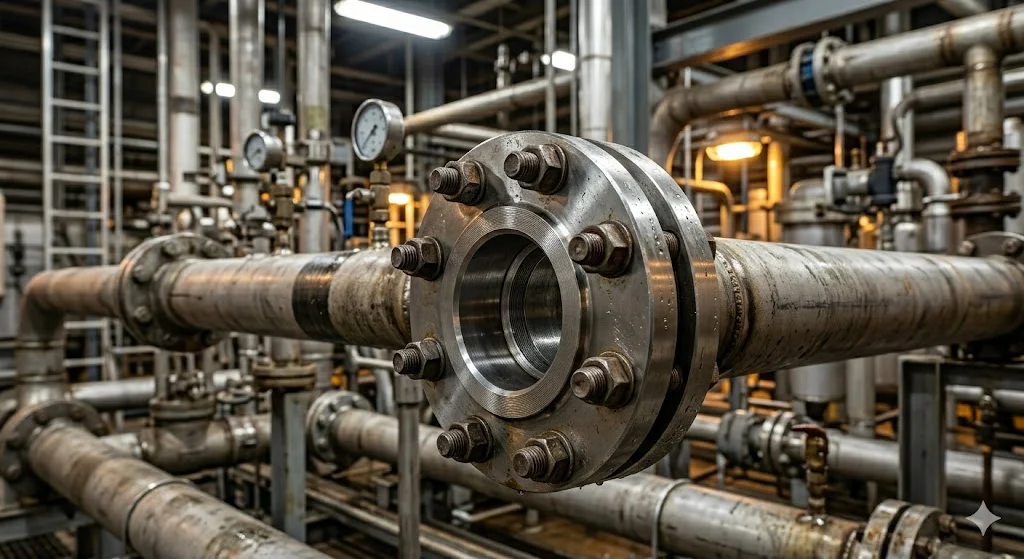

Checklist chọn flange ANSI 150 slip on đúng chuẩn

Để đảm bảo bạn không mua nhầm hàng kém chất lượng hoặc sai quy cách, hãy đối chiếu với checklist sau:

• Áp suất: Hệ thống vận hành dưới 19 bar ở nhiệt độ thường? (Đúng cho Class 150).

• Tiêu chuẩn: Hệ thống đang dùng chuẩn Mỹ (ANSI) hay chuẩn Nhật (JIS)?

• Vật liệu: Môi trường có tính ăn mòn không? (Nếu có, chọn Inox 304/316).

• Kích thước: Kiểm tra chính xác đường kính ngoài (OD) của ống để khớp với ID của mặt bích.

• Chứng chỉ: Sản phẩm có đầy đủ CO/CQ (Chứng chỉ xuất xứ và chất lượng) không?

Hướng dẫn lắp đặt đúng kỹ thuật

Quy trình lắp đặt đúng không chỉ giúp hệ thống kín khít mà còn kéo dài tuổi thọ mối nối:

1. Làm sạch: Vệ sinh sạch rỉ sét, dầu mỡ ở đầu ống và lòng mặt bích.

2. Căn chỉnh: Trượt bích vào ống. Lưu ý để đầu ống cách mặt gương một khoảng bằng độ dày thành ống $+ 3$ mm.

3. Hàn điểm (Tack Weld): Hàn đính tại 4 điểm đối xứng để giữ cố định đồng tâm.

4. Hàn hoàn thiện: Thực hiện mối hàn góc bên ngoài trước, sau đó là mối hàn bên trong lòng bích. Tránh để nhiệt độ quá cao làm biến dạng mặt gương.

5. Kiểm tra: Thử áp hoặc sử dụng phương pháp thẩm thấu (PT) để phát hiện lỗ kim trên mối hàn.

FAQ: Giải đáp thắc mắc về Flange ANSI 150 Slip On

1 Flange ANSI 150 slip on chịu được áp suất tối đa bao nhiêu?

Trong điều kiện nhiệt độ môi trường ($20$°C đến $38$°C), nó chịu được khoảng 285 psi ($~20$ bar). Tuy nhiên, khi nhiệt độ tăng lên $400$°C, khả năng chịu áp giảm xuống chỉ còn khoảng 65 psi.

2 Tại sao lại gọi là Class 150?

Đây là một cách định danh truyền thống của tiêu chuẩn Mỹ. Con số 150 không phản ánh trực tiếp áp suất PSI tối đa ở mọi điều kiện, mà là một cấp bậc trong hệ thống phân loại áp suất.

3 Có thể dùng mặt bích Slip On cho đường ống hơi nóng (Steam) không?

Có thể, nếu áp suất hơi nằm trong giới hạn cho phép của Class 150. Tuy nhiên, với hơi nóng áp suất cao, người ta thường ưu tiên Weld Neck để chịu đựng sự giãn nở nhiệt tốt hơn.

4 Sự khác biệt giữa RF và FF là gì?

RF có một phần gờ lồi lên ở giữa, dùng gioăng vòng (ring gasket). FF phẳng hoàn toàn, dùng gioăng mặt đầy (full face gasket), thường thấy ở các thiết bị bằng gang hoặc nhựa để tránh ứng suất gây nứt.

Kết luận

Flange ANSI 150 slip on là một giải pháp kinh tế, linh hoạt và đáng tin cậy cho đại đa số các ứng dụng đường ống hiện nay. Việc hiểu rõ bản chất "trượt" và giới hạn áp suất Class 150 sẽ giúp bạn đưa ra những quyết định kỹ thuật chính xác, tránh lãng phí ngân sách vào những loại bích quá cao cấp không cần thiết, hoặc nguy hiểm hơn là dùng hàng không đủ tải.
