Flange Face Protection: Giải Pháp Sống Còn Để Ngăn Chặn Rò Rỉ Và Bảo Vệ Hệ Thống Đường Ống

Hãy tưởng tượng bạn vừa tiếp nhận một lô mặt bích (flange) mới cứng cho dự án dầu khí quan trọng. Thế nhưng, chỉ vì một sơ suất nhỏ trong quá trình vận chuyển, bề mặt làm kín (sealing surface) bị trầy xước nhẹ do va chạm. Hệ quả là khi lắp đặt, hệ thống không thể đạt độ kín khít tuyệt đối, dẫn đến tình trạng rò rỉ lưu chất ngay trong lần thử áp đầu tiên. Lúc này, bạn không chỉ đối mặt với nguy cơ mất an toàn cháy nổ mà còn gánh chịu chi phí thay thế đắt đỏ và thời gian dừng máy (downtime) kéo dài.

Mọi rắc rối trên hoàn toàn có thể được ngăn chặn nếu chúng ta chú trọng đúng mức vào flange face protection. Trong bài viết chuyên sâu này, chúng ta sẽ phân tích tại sao việc bảo vệ mặt bích không đơn thuần là một phụ kiện đi kèm, mà là một khoản đầu tư chiến lược cho sự bền vững của toàn bộ hệ thống đường ống.

Flange Face Protection là gì?

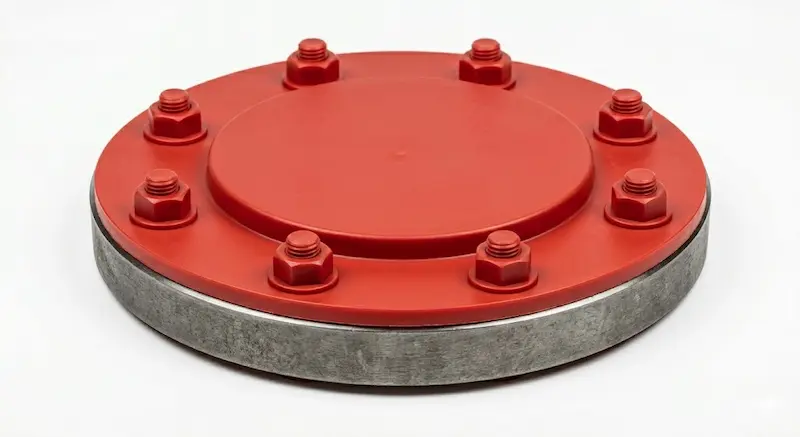

Flange face protection (Bảo vệ mặt bích) là thuật ngữ chỉ các thiết bị hoặc vật liệu chuyên dụng được thiết kế để bao phủ và bảo vệ bề mặt tiếp xúc – hay còn gọi là bề mặt làm kín (sealing surface) – của mặt bích khỏi các tác động tiêu cực từ môi trường và ngoại lực.

Vai trò của các thiết bị này không chỉ dừng lại ở việc ngăn chặn trầy xước cơ học. Chúng tạo ra một lớp màng ngăn (barrier) hữu hiệu chống lại sự xâm nhập của bụi bẩn, nước mưa, hóa chất ăn mòn và các tác nhân gây oxy hóa trong quá trình lưu kho hoặc vận chuyển đường dài. Đặc biệt, đối với các loại mặt bích có rãnh (như Ring Joint) hoặc bề mặt răng cưa siêu mịn, chỉ một vết cấn nhỏ cũng đủ để làm hỏng tính toàn vẹn của kết nối.

Tại sao điều này lại quan trọng đến vậy? Trong kỹ thuật cơ khí, việc làm kín phụ thuộc hoàn toàn vào độ phẳng (flatness) và tính toàn vẹn (integrity) của bề mặt face. Bất kỳ sai lệch nào dù chỉ vài micron cũng có thể khiến gasket (gioăng) không thể lấp đầy các khoảng hở, dẫn đến thất bại trong việc tạo ra một mối nối kín khít.

Nguyên lý bảo vệ mặt bích: Cơ chế và các yếu tố ảnh hưởng

Cơ chế hoạt động của Bảo vệ mặt bích dựa trên nguyên lý tạo ra một lớp đệm vật lý hấp thụ xung lực. Khi có va chạm xảy ra trong quá trình nâng hạ bằng cẩu hoặc di chuyển trên xe tải, lớp bảo vệ sẽ chịu lực thay cho bề mặt thép của mặt bích, ngăn chặn việc biến dạng hoặc trầy xước trực tiếp.

Tuy nhiên, hiệu quả bảo vệ còn phụ thuộc vào nhiều yếu tố:

• Vật liệu cấu tạo: Các loại nhựa (plastic) có khả năng chống va đập tốt, trong khi kim loại (metal) hoặc composite lại ưu việt hơn trong việc chống chịu nhiệt độ và hóa chất.

• Môi trường xung quanh: Độ ẩm cao hoặc môi trường biển (offshore) đòi hỏi lớp bảo vệ phải có khả năng chống tia UV và ngăn chặn sự ăn mòn điện hóa.

• Thiết kế hình học: Lớp bảo vệ phải ôm khít lấy các lỗ bu lông hoặc toàn bộ bề mặt để đảm bảo không có khe hở cho bụi bẩn lọt vào.

Insight chuyên gia: Một hệ thống đường ống triệu đô có thể bị "khuất phục" bởi một vết xước vài milimet. Việc không sử dụng biện pháp bảo vệ tương đương với việc bạn đang chủ động rút ngắn tuổi thọ và độ tin cậy của toàn bộ dự án.

Phân loại flange face protection phổ biến trên thị trường

Tùy vào điều kiện thi công và ngân sách, các kỹ sư thường lựa chọn một trong bốn loại bảo vệ phổ biến sau:

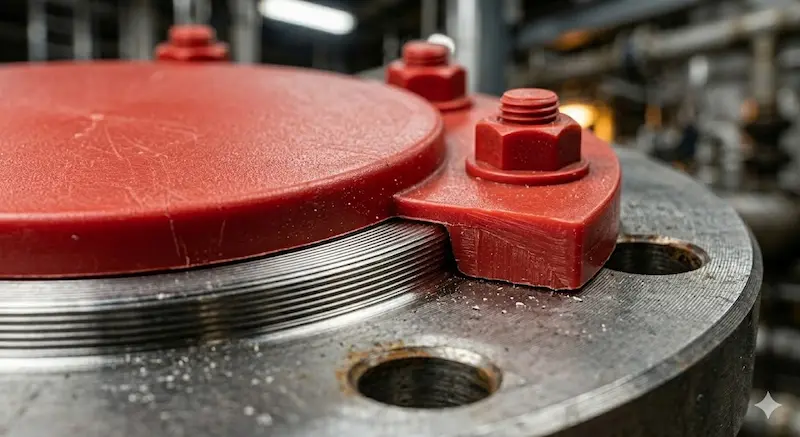

1. Plastic Flange Protectors (Nhựa)

Đây là loại phổ biến nhất nhờ ưu điểm nhẹ, giá thành rẻ và dễ lắp đặt. Chúng thường được làm từ nhựa Polyethylene (PE) hoặc nhựa dẻo. Loại này cực kỳ phù hợp cho các mục đích vận chuyển ngắn hạn hoặc lưu kho trong nhà kho có mái che. Tuy nhiên, nhựa có thể bị giòn dưới tác động trực tiếp của ánh nắng mặt trời trong thời gian dài.

2. Metal Protectors (Kim loại)

Thường là các tấm thép carbon hoặc thép không gỉ được cắt theo kích thước mặt bích. Chúng có độ bền cơ học cực cao, chống chịu tốt với va đập mạnh và nhiệt độ khắc nghiệt. Metal protectors là lựa chọn hàng đầu cho các thiết bị nặng, kích thước lớn hoặc khi cần lưu kho bãi ngoài trời tại công trường xây dựng.

3. Composite / Heavy-duty Protectors

Sự kết hợp giữa nhựa gia cường và các sợi tổng hợp giúp loại này vừa có khả năng chịu lực của kim loại, vừa có khả năng chống ăn mòn tuyệt vời của nhựa. Đây là "tiêu chuẩn vàng" cho các dự án Offshore (ngoài khơi) hoặc các nhà máy hóa chất, nơi muối biển và hơi axit luôn thường trực.

4. Full Face vs Raised Face Protection

• Full Face: Bảo vệ toàn bộ bề mặt mặt bích, bao gồm cả các lỗ bu lông.

• Raised Face (RF): Chỉ tập trung bảo vệ phần bề mặt nhô lên – nơi trực tiếp tiếp xúc với gioăng. Việc lựa chọn tùy thuộc vào mức độ rủi ro mà bạn dự đoán trong quá trình thao tác.

Thông số kỹ thuật cần quan tâm khi lựa chọn

Để Bảo vệ mặt bích phát huy tối đa công dụng, bạn không thể chọn "đại" một tấm che. Cần phải đối chiếu chính xác với các thông số kỹ thuật của mặt bích:

• Kích thước tiêu chuẩn: Phải tương thích tuyệt đối với các tiêu chuẩn quốc tế như ANSI / ASME (B16.5, B16.47), DIN, hoặc JIS.

• Pressure Rating: Một miếng bảo vệ cho mặt bích Class 150 sẽ có cấu tạo khác hoàn toàn với loại dành cho Class 2500 do sự khác biệt về độ dày và đường kính vòng bu lông.

• Khả năng chịu nhiệt: Nếu mặt bích cần được xử lý nhiệt sau hàn (PWHT) mà vẫn giữ lớp bảo vệ, bạn cần loại vật liệu chịu nhiệt cao.

• Material Compatibility: Đảm bảo vật liệu của protector không gây ra phản ứng hóa học hoặc ăn mòn điện hóa với vật liệu của mặt bích (ví dụ: tránh dùng thép carbon bảo vệ mặt bích inox trong môi trường ẩm).

 Insight: Việc chọn sai kích thước dù chỉ một size nhỏ sẽ khiến miếng bảo vệ bị lỏng lẻo, tạo điều kiện cho cát, bụi và hơi ẩm len lỏi vào, làm mất hoàn toàn tác dụng bảo vệ ban đầu.

So sánh các loại flange protection

Dưới đây là bảng tổng hợp giúp bạn có cái nhìn nhanh để đưa ra quyết định mua hàng:

Tại sao flange face protection lại là "chìa khóa" bảo mật ngân sách?

Theo thống kê từ các đơn vị bảo trì công nghiệp, có tới 80% lỗi sealing (rò rỉ) xuất phát từ các hư hại bề mặt xảy ra trước khi lắp đặt. Điều này cho thấy tầm quan trọng của việc phòng bệnh hơn chữa bệnh.

1. Tiết kiệm chi phí sửa chữa: Chi phí cho một miếng bảo vệ mặt bích chỉ chiếm một phần rất nhỏ (thường dưới 1%) so với giá trị của mặt bích. Tuy nhiên, chi phí để mài lại mặt bích (refacing) tại hiện trường hoặc thay mới khi đã lắp vào hệ thống là cực kỳ khổng lồ.

2. Tuân thủ tiêu chuẩn kỹ thuật: Các tiêu chuẩn quốc tế như ASME B16.5 hay API đều có những khuyến nghị nghiêm ngặt về việc bảo quản bề mặt làm kín. Việc tuân thủ này giúp doanh nghiệp vượt qua các bước kiểm định (QC) khắt khe của chủ đầu tư.

3. Đảm bảo tiến độ dự án: Một sự cố rò rỉ khi thử áp có thể khiến dự án chậm tiến độ hàng tuần. Bảo vệ mặt bích tốt chính là bảo vệ uy tín và thời gian của nhà thầu.

Ứng dụng thực tế: Khi nào và ở đâu?

Việc sử dụng flange face protection cần được duy trì xuyên suốt vòng đời của mặt bích trước khi nó đi vào vận hành chính thức:

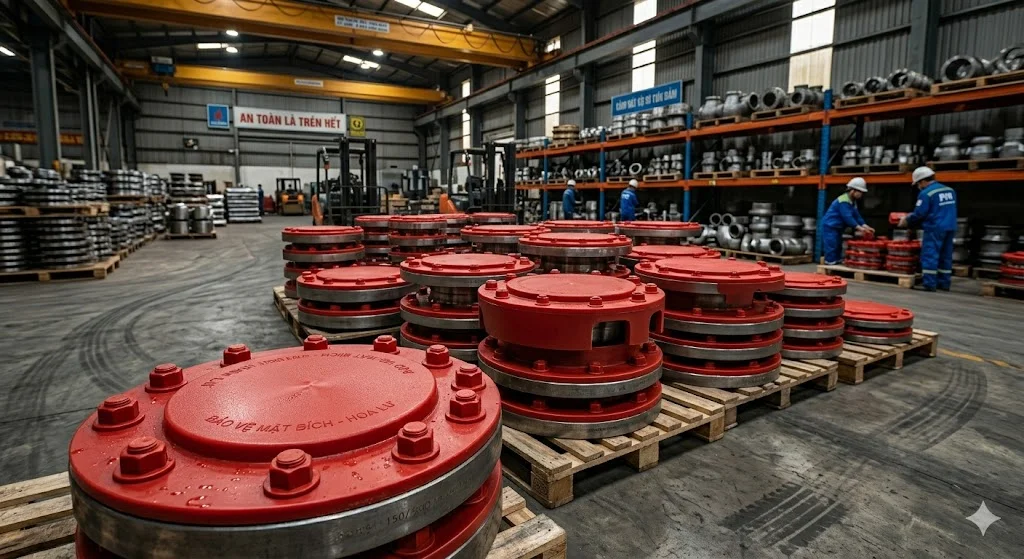

• Trong vận chuyển: Từ nhà máy sản xuất đến kho bãi, và từ kho bãi ra công trường. Đây là giai đoạn rủi ro va đập cao nhất.

• Lưu kho dài hạn: Đặc biệt là ở những khu vực gần biển hoặc nơi có độ ẩm cao, lớp bảo vệ ngăn chặn quá trình rỉ sét bề mặt.

• Trong môi trường đặc thù:

  • Offshore: Chống lại sự ăn mòn của muối biển.

  • Hóa chất: Ngăn chặn các giọt bắn hóa chất gây ăn mòn cục bộ.

  • Nhiệt độ cao: Bảo vệ bề mặt không bị biến dạng do sốc nhiệt hoặc tác động từ các hoạt động hàn cắt xung quanh.

Những sai lầm thường gặp khiến "tiền mất tật mang"

Nhiều đơn vị vẫn còn chủ quan trong khâu này, dẫn đến những sai lầm đáng tiếc:

• Không dùng protector: Nghĩ rằng thép cứng sẽ không sao, nhưng thực tế bề mặt làm kín rất nhạy cảm.

• Dùng sai loại: Dùng protector nhựa cho các chuyến vận chuyển xuyên đại dương, kết quả là nhựa bị vỡ giòn và mặt bích bị rỉ sét.

• Tái sử dụng protector kém chất lượng: Miếng bảo vệ đã bị nứt hoặc cong vênh sẽ không còn khả năng làm kín, vô tình giữ lại nước và bụi bên trong, gây hại hơn là có lợi.

• Không kiểm tra trước khi lắp đặt: Tự tin vào lớp bảo vệ mà quên không kiểm tra bề mặt sau khi tháo protector, dẫn đến bỏ sót các vết xước nhỏ phát sinh trong quá trình tháo dỡ.

Insight: Một sai lầm nhỏ trong khâu bảo quản có thể dẫn đến hậu quả lớn về kinh tế và an toàn lao động.

Hướng dẫn/Checklist: Cách chọn và sử dụng đúng chuẩn

Cách chọn flange face protection phù hợp

Để chọn đúng sản phẩm, hãy điền vào checklist sau:

1. Loại mặt bích là gì? (RF - Raised Face, FF - Flat Face, hay RTJ - Ring Type Joint).

2. Điều kiện môi trường? (Trong nhà, ngoài trời, hay dưới biển).

3. Thời gian bảo quản dự kiến? (1 tháng hay 2 năm).

4. Ngân sách cho phép là bao nhiêu?

Quy trình sử dụng đúng chuẩn

• Lắp đặt ngay lập tức: Protector phải được gắn vào mặt bích ngay sau khi công đoạn gia công tại nhà máy hoàn tất.

• Nguyên tắc "Tháo sau cùng": Chỉ tháo miếng bảo vệ khi bạn đã sẵn sàng đặt gioăng và siết bu lông. Không tháo ra để "ngắm" rồi để đó.

• Kiểm tra kỹ lưỡng: Trước khi lắp đặt, hãy vệ sinh bề mặt bằng dung dịch chuyên dụng và kiểm tra dưới ánh sáng tốt để đảm bảo không có vết gợn.

Lưu ý quan trọng

• Tuyệt đối không sử dụng các miếng bảo vệ bị nứt, gãy hoặc mất chốt định vị.

• Ưu tiên các sản phẩm có chứng chỉ đạt tiêu chuẩn quốc tế để đảm bảo độ chính xác về kích thước.

FAQ - Những câu hỏi thường gặp về Flange Face Protection

1. Flange face protection có bắt buộc theo luật định không?

Mặc dù không có "luật" bắt buộc trên mọi phương diện, nhưng nó là yêu cầu kỹ thuật bắt buộc trong hầu hết các hợp đồng dầu khí, điện lực và hóa chất theo tiêu chuẩn ASME/API để đảm bảo an toàn hệ thống.

2. Nên chọn plastic hay metal protector cho hàng xuất khẩu?

Đối với hàng xuất khẩu bằng đường biển, bạn nên ưu tiên metal protector hoặc nhựa chuyên dụng (heavy-duty) có khả năng chống tia UV và chịu được va đập mạnh trong container.

3. Có thể tái sử dụng flange protector không?

Có thể, nhưng chỉ khi miếng bảo vệ còn nguyên vẹn về hình dáng, không bị biến dạng nhiệt và các cơ cấu khóa/chốt vẫn hoạt động tốt.

4. Mặt bích bị trầy nhẹ có thể dùng tiếp mà không cần sửa chữa không?

Không nên. Một vết xước nhỏ có thể tạo ra đường dẫn cho lưu chất dưới áp suất cao, gây ra hiện tượng "washing" (mài mòn do dòng chảy) và làm vết xước ngày càng lớn hơn.

5. Có tiêu chuẩn quốc tế nào cụ thể cho miếng bảo vệ không?

Thường các nhà sản xuất sẽ tuân theo tiêu chuẩn kích thước của mặt bích (ASME B16.5) để thiết kế protector tương ứng, đảm bảo độ bao phủ 100%.

Kết luận

Flange face protection không nên được coi là một khoản chi phí phát sinh. Ngược lại, đây là một hình thức bảo hiểm giá rẻ cho những tài sản có giá trị lớn. Bằng việc sử dụng đúng loại bảo vệ, bạn không chỉ giảm thiểu rủi ro rò rỉ, tăng tuổi thọ cho hệ thống đường ống mà còn thể hiện sự chuyên nghiệp trong quản lý dự án.

Đừng để một vết xước nhỏ làm gián đoạn cả một công trình lớn. Đầu tư vào bảo vệ mặt bích ngay hôm nay là cách tốt nhất để tiết kiệm chi phí dài hạn và đảm bảo an toàn tuyệt đối.
