Vacuum Flanges: Giải Pháp Tối Ưu Cho Độ Kín Khí Tuyệt Đối Trong Hệ Thống Chân Không

Trong các phòng thí nghiệm vật lý năng lượng cao hay các dây chuyền sản xuất bán dẫn hiện đại, việc duy trì áp suất chân không ổn định là yếu tố sống còn. Tuy nhiên, một tình huống trớ trêu thường xuyên xảy ra: hệ thống bơm vẫn hoạt động hết công suất, các cảm biến vẫn ổn định, nhưng áp suất chân không mãi không đạt được mức mong muốn. Sau hàng giờ kiểm tra, nguyên nhân thường bị bỏ qua lại nằm ở một điểm nhỏ nhất: rò rỉ (leak) tại các kết nối vacuum flanges .

Việc rò rỉ tại mặt bích chân không không chỉ làm mất độ tinh khiết của môi trường chân không mà còn dẫn đến sai lệch kết quả thí nghiệm, hỏng hóc lô hàng bán dẫn giá trị hàng tỷ đồng và làm gia tăng đáng kể chi phí vận hành do bơm phải làm việc quá tải. Cốt lõi của một hệ thống chân không bền vững không chỉ nằm ở công suất bơm, mà nằm ở việc chọn đúng và lắp đặt đúng các loại vacuum mặt bích.

Vacuum flanges là gì?

Vacuum mặt bích là các thiết bị kết nối cơ khí chuyên dụng, được thiết kế để liên kết các ống dẫn, buồng chân không và các thiết bị đo lường với nhau, nhằm đảm bảo khả năng kín khí tuyệt đối. Khác với các loại mặt bích công nghiệp thông thường dùng cho nước hoặc dầu, mặt bích chân không phải đối mặt với thách thức ngăn chặn các phân tử khí siêu nhỏ từ khí quyển xâm nhập vào môi trường áp suất cực thấp.

Vai trò chính của chúng bao gồm:

• Kết nối linh hoạt: Cho phép tháo lắp các thành phần trong hệ thống chân không một cách dễ dàng để bảo trì hoặc thay đổi cấu trúc.

• Duy trì tính toàn vẹn (Vacuum Integrity): Đảm bảo tỷ lệ rò rỉ (leak rate) ở mức cực thấp, thường được đo bằng $mbar \cdot L/s$ .

• Độ chính xác bề mặt: Sealing surface của vacuum mặt bích được gia công với độ nhám cực thấp và độ phẳng gần như hoàn hảo để tương thích với các loại gioăng chuyên dụng.

Điểm khác biệt lớn nhất nằm ở tiêu chuẩn kỹ thuật. Trong khi mặt bích thường ưu tiên khả năng chịu áp suất dương lớn, thì vacuum flanges ưu tiên khả năng chống lại sự thẩm thấu của chất khí và hiện tượng thoát khí (outgassing) từ chính vật liệu cấu tạo.

Nguyên lý sealing trong vacuum mặt bích

Cơ chế làm kín của mặt bích chân không là sự kết hợp giữa vật liệu học và kỹ thuật cơ khí chính xác. Không giống như việc siết chặt bu lông thông thường, làm kín chân không đòi hỏi sự biến dạng có kiểm soát của vật liệu đệm để lấp đầy các rãnh siêu vi trên bề mặt kim loại.

Có 3 cơ chế làm kín chính:

1. Elastomer sealing (O-ring): Sử dụng các loại cao su chuyên dụng như Viton hoặc Nitrile. Khi siết mặt bích, O-ring bị nén lại, tạo ra một rào cản đàn hồi. Đây là phương pháp phổ biến cho chân không thấp và trung bình.

2. Metal-to-metal sealing: Hai bề mặt kim loại được mài phẳng tuyệt đối ép sát vào nhau. Phương pháp này đòi hỏi lực siết rất lớn và độ bóng bề mặt cực cao.

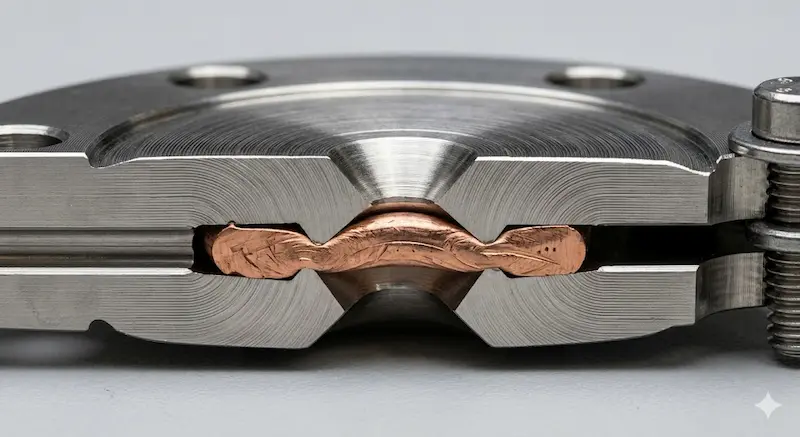

3. Knife-edge sealing (CF flange): Đây là đỉnh cao của công nghệ chân không. Một "cạnh dao" (knife-edge) bằng thép cứng sẽ lún sâu vào một vòng đệm bằng đồng mềm (copper gasket). Sự biến dạng dẻo của đồng tạo ra một kết nối kín khít ở cấp độ phân tử.

Các yếu tố ảnh hưởng trực tiếp đến hiệu quả bao gồm Surface finish (độ bóng bề mặt), Torque (lực siết bu lông) và Gasket material (vật liệu gioăng).

Insight chuyên gia: Vacuum sealing không đơn thuần là "siết chặt" – mà là tạo ra một rào cản ngăn chặn sự rò rỉ ở cấp độ phân tử.

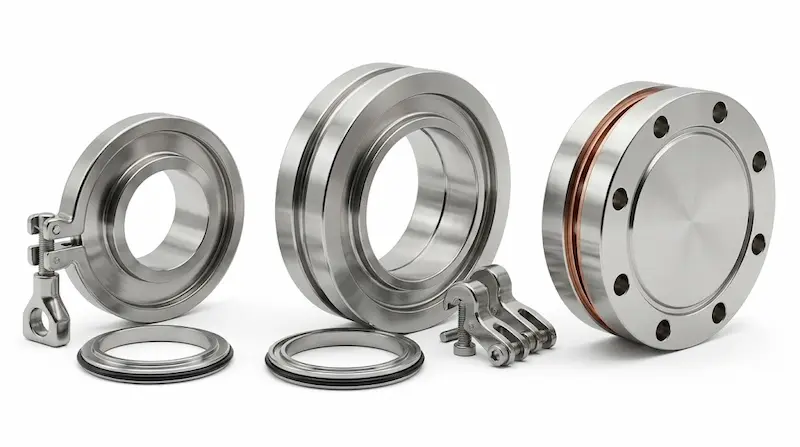

Phân loại vacuum flanges phổ biến

Để tối ưu hóa chi phí và hiệu năng, kỹ thuật viên cần nắm rõ đặc tính của từng dòng mặt bích:

1. KF (Klein Flange / NW flange)

KF là loại mặt bích chân không phổ biến nhất trong các ứng dụng chân không thấp đến trung bình ($10^{-3}$ mbar). Chúng sử dụng cơ chế Quick clamp, cho phép tháo lắp bằng tay trong vài giây mà không cần dụng cụ chuyên dụng. KF flanges thường dùng O-ring làm bằng Viton đặt trong một vòng định tâm (centering ring).

2. ISO Flanges

Dùng cho các đường ống có kích thước lớn hơn (thường từ 63mm đến 500mm). ISO flanges có hai dạng chính là ISO-K (dùng kẹp móng ngựa) và ISO-F (dùng bu lông). Chúng duy trì sự cân bằng giữa khả năng lắp đặt linh hoạt và độ kín khí cao, phù hợp cho các hệ thống chân không công nghiệp quy mô lớn.

3. CF (ConFlat Flange)

Đây là tiêu chuẩn cho môi trường Ultra High Vacuum (UHV) với áp suất có thể xuống dưới $10^{-13}$ mbar. CF flange sử dụng nguyên lý knife-edge và gioăng đồng. Ưu điểm lớn nhất là khả năng chịu được nhiệt độ nướng (bake-out) lên đến 450°C để loại bỏ các phân tử khí bám trên thành buồng, một yêu cầu bắt buộc trong nghiên cứu vật lý hạt nhân và bề mặt.

Thông số kỹ thuật quan trọng khi lựa chọn

Khi chọn mua vacuum mặt bích, bạn cần đặc biệt lưu ý đến các chỉ số sau để tránh lỗi hệ thống:

• Vacuum Level: Xác định hệ thống của bạn thuộc nhóm nào: Rough vacuum (chân không thô), High vacuum (HV), hay Ultra high vacuum (UHV).

• Leak Rate: Đơn vị đo mức độ rò rỉ khí. Một mặt bích tốt cho UHV phải đạt tỷ lệ rò rỉ nhỏ hơn $1 \times 10^{-11} mbar \cdot L/s$ .

• Material: Thép không gỉ 304 là lựa chọn kinh tế, nhưng 316L hoặc 316LN là bắt buộc cho các môi trường đòi hỏi độ tinh khiết cao hoặc cần nướng ở nhiệt độ lớn vì chúng có tỷ lệ thoát khí (outgassing) cực thấp.

• Temperature Resistance: Gioăng cao su (Viton) chỉ chịu được khoảng 150-200°C, trong khi gioăng đồng (Metal seal) có thể chịu nhiệt độ cực cao.

👉 Insight: Trong hệ thống chân không, "sai một li đi một dặm". Một lựa chọn sai về vật liệu gioăng có thể khiến toàn bộ quá trình tạo chân không thất bại do hiện tượng thẩm thấu khí ngược.

So sánh KF vs ISO vs CF

Tại sao chọn sai vacuum flange gây lỗi hệ thống?

Việc chọn sai loại mặt bích không chỉ dẫn đến rò rỉ trực tiếp mà còn gây ra những vấn đề tiềm ẩn:

1. Rò rỉ không nhìn thấy: Các vết leak nhỏ đến mức các phương pháp thử bọt xà phòng thông thường không thể phát hiện, chỉ có thể tìm thấy bằng máy dò helium (Helium Leak Detector).

2. Hiện tượng Outgassing: Nếu chọn vật liệu mặt bích kém chất lượng, các phân tử khí bị bẫy trong cấu trúc kim loại sẽ thoát ra liên tục khi áp suất giảm, ngăn cản hệ thống đạt đến mức chân không đích.

3. Sai Gasket: Sử dụng gioăng không đúng tiêu chuẩn hoặc tái sử dụng gioăng đồng đã biến dạng sẽ khiến bề mặt knife-edge không thể cắt sâu hoàn hảo, tạo khe hở cho khí lọt qua.

Ứng dụng thực tế của vacuum flanges

Vacuum mặt bích là "người hùng thầm lặng" trong nhiều ngành công nghiệp mũi nhọn:

• Sản xuất bán dẫn (Semiconductor): Các buồng lắng đọng hơi hóa học (CVD) yêu cầu độ kín tuyệt đối để kiểm soát sự tinh khiết của màng mỏng.

• Phòng thí nghiệm nghiên cứu: Kính hiển vi điện tử quét (SEM), máy gia tốc hạt đều yêu cầu mặt bích CF để duy trì UHV.

• Công nghệ phủ chân không (Vacuum Coating): Phủ màng quang học, phủ cứng công cụ yêu cầu hệ thống ISO/KF ổn định.

• Chế biến thực phẩm & dược phẩm: Sấy thăng hoa (freeze-drying) giúp bảo quản dưỡng chất trong môi trường chân không sạch.

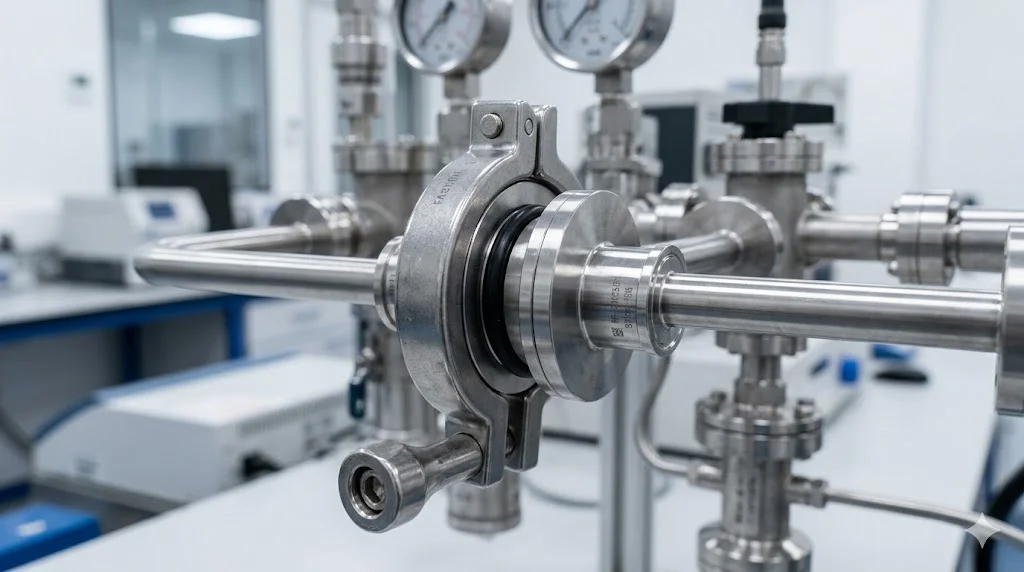

Hướng dẫn lắp đặt và Checklist chọn mua đúng chuẩn

Cách chọn vacuum flanges phù hợp

Để đảm bảo hiệu quả đầu tư, hãy tuân thủ checklist sau:

1. Mức chân không mục tiêu là bao nhiêu? (KF cho $10^{-3}$ , CF cho $10^{-10}$ ).

2. Hệ thống có cần nướng nhiệt (bake-out) không? (Nếu có, chọn CF).

3. Môi trường có hóa chất ăn mòn không? (Chọn 316L).

4. Tần suất tháo lắp? (Ưu tiên KF nếu cần tháo lắp thường xuyên).

Quy trình lắp đặt đúng kỹ thuật

• Làm sạch là tiên quyết: Sử dụng cồn isopropyl và găng tay không bột để vệ sinh bề mặt sealing. Một hạt bụi nhỏ cũng có thể tạo ra rãnh rò rỉ.

• Lắp gasket: Đảm bảo gioăng nằm đúng rãnh định tâm, không bị vặn xoắn.

• Siết Torque: Đối với CF flange, phải siết theo nguyên tắc đối xứng (ngôi sao) để lực ép dàn đều trên cạnh dao.

• Kiểm tra Leak: Sau khi lắp, sử dụng máy dò Helium để xác nhận độ kín trước khi vận hành chính thức.

FAQ - Những câu hỏi thường gặp về Vacuum Flanges

1. Vacuum flanges khác gì mặt bích nước thông thường?

Mặt bích chân không có độ bóng bề mặt cực cao, rãnh gioăng chuyên dụng và yêu cầu tỷ lệ rò rỉ khí gần như bằng không, trong khi mặt bích nước chỉ cần ngăn chất lỏng ở áp suất dương.

2. Khi nào bắt buộc phải dùng CF flange thay vì KF?

Khi hệ thống của bạn cần áp suất nhỏ hơn $10^{-8}$ mbar (UHV) hoặc khi quy trình yêu cầu nướng nhiệt độ cao để làm sạch buồng.

3. Gioăng đồng (Copper gasket) có tái sử dụng được không?

Tuyệt đối không. Gioăng đồng của CF flange hoạt động dựa trên sự biến dạng dẻo. Một khi đã bị knife-edge cắt vào, nó không thể tạo lại độ kín tương tự ở lần thứ hai.

4. Tại sao không nên chạm tay trực tiếp vào bề mặt sealing?

Dầu từ da tay chứa các hợp chất hữu cơ sẽ gây ra hiện tượng outgassing nghiêm trọng, làm giảm chất lượng chân không và ô nhiễm buồng mẫu.

Kết luận

Việc lựa chọn và lắp đặt vacuum flanges đúng cách không chỉ là vấn đề kỹ thuật, mà là bài toán tối ưu hóa chi phí và hiệu suất cho toàn bộ doanh nghiệp. Một hệ thống chân không đạt chuẩn, không rò rỉ sẽ giúp quy trình sản xuất diễn ra mượt mà, kết quả nghiên cứu chính xác và tiết kiệm năng lượng tối đa.

Đừng để những lỗi rò rỉ nhỏ nhặt ảnh hưởng đến những dự án lớn. Hãy đầu tư vào những linh kiện chân không chất lượng cao ngay từ đầu để bảo vệ hệ thống của bạn.
