PVDF Flange: Giải Pháp Kết Nối Đỉnh Cao Cho Hệ Thống Hóa Chất Khắc Nghiệt

Trong các nhà máy sản xuất hóa chất hoặc xử lý bề mặt, một kịch bản "ác mộng" thường xuyên xảy ra: hệ thống dẫn axit bị rò rỉ chỉ sau vài tháng vận hành. Nhiều đơn vị bảo trì đối mặt với tình trạng các flange kim loại bị ăn mòn rỗ bề mặt, dẫn đến thất thoát dung dịch và nguy cơ mất an toàn lao động. Nguyên nhân cốt lõi không nằm ở kỹ thuật lắp đặt, mà ở việc lựa chọn sai vật liệu mặt bích. Khi các loại nhựa thông thường như PVC hay PP chịu nhiệt kém, và inox bị oxy hóa bởi hóa chất mạnh, mặt bích pvdf  nổi lên như một giải pháp cứu cánh. Tuy nhiên, không phải ai cũng hiểu rõ cách lựa chọn tiêu chuẩn và thông số kỹ thuật để tối ưu hóa chi phí đầu tư.

PVDF flange là gì?

PVDF flange (mặt bích PVDF) là một loại phụ kiện đường ống được sản xuất từ nhựa Polyvinylidene Fluoride, một loại polymer nhiệt dẻo có khả năng kháng hóa chất cực cao. Trong hệ thống công nghiệp, flange đóng vai trò là bộ phận kết nối giữa các đoạn ống, máy bơm, hoặc van, cho phép tháo lắp và bảo trì một cách linh hoạt.

Đặc điểm nổi bật giúp mặt bích pvdf  vượt trội hơn các dòng nhựa khác chính là sự kết hợp giữa tính trơ hóa học và độ bền vật lý:

• Chịu nhiệt vượt trội: Khả năng làm việc liên tục ở mức nhiệt độ lên tới 140°C.

• Kháng hóa chất toàn diện: Chống lại hầu hết các loại axit mạnh, dung môi hữu cơ và các tác nhân oxy hóa.

• Độ tinh khiết cao: Không chứa phụ gia độc hại, lý tưởng cho ngành dược phẩm và thực phẩm.

• Độ bền cơ học: Khả năng chịu va đập và áp suất cao, ít bị biến dạng nhiệt.

Nguyên lý hoạt động của mặt bích PVDF

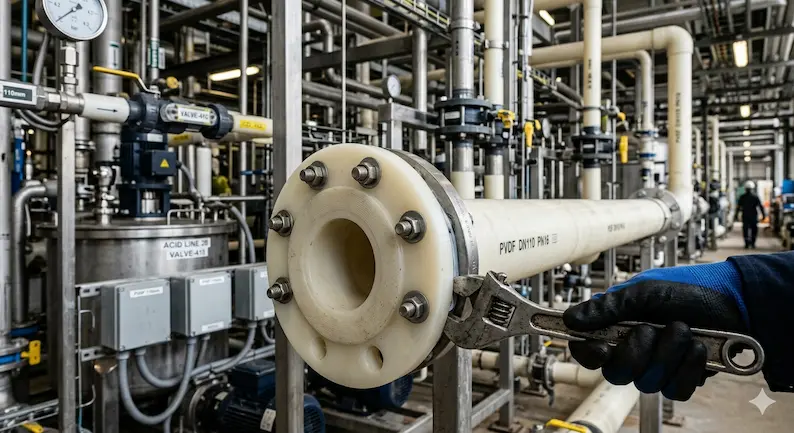

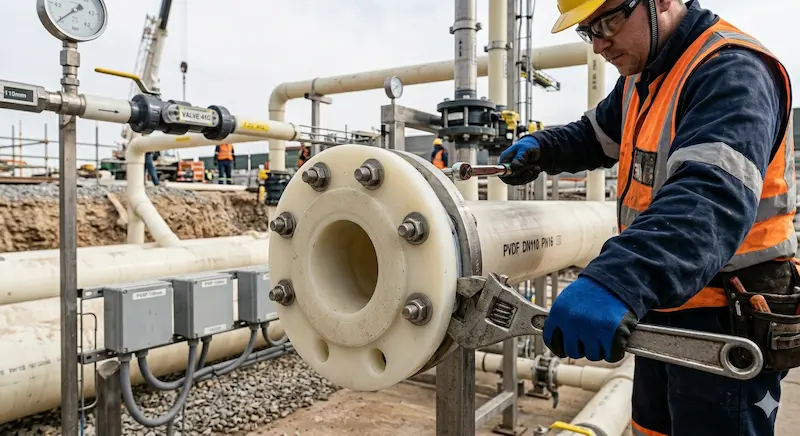

Về cơ bản, mặt bích pvdf  hoạt động dựa trên nguyên lý kết nối cơ khí bằng hệ thống bulong và gioăng (gasket). Hai mặt bích được ép sát vào nhau thông qua lực siết bulong, nén chặt lớp gioăng ở giữa để tạo ra một mối nối kín khít hoàn toàn, ngăn chặn chất lỏng rò rỉ ra ngoài.

Tại sao vật liệu PVDF lại là lựa chọn hoàn hảo cho nguyên lý này? Khác với kim loại, PVDF không dẫn điện, loại bỏ hoàn toàn nguy cơ ăn mòn điện hóa trong môi trường ẩm ướt hoặc dưới đất. Hơn nữa, bề mặt PVDF có độ nhẵn cực cao, giúp giảm ma sát dòng chảy và hạn chế sự bám bấn của cặn bẩn hóa chất, giữ cho hệ thống luôn vận hành trơn tru tại các điểm nối xung yếu.

Phân loại mặt bích PVDF phổ biến trên thị trường

Việc chọn đúng kiểu dáng mặt bích ảnh hưởng trực tiếp đến độ bền của mối nối và sự thuận tiện khi lắp đặt.

1. Slip-on Flange (Mặt bích rỗng)

Đây là loại phổ biến nhất, mặt bích được lồng vào ống và hàn ở cả mặt trong lẫn mặt ngoài.

• Ưu điểm: Dễ dàng căn chỉnh tâm, chi phí thấp.

• Ứng dụng: Dùng cho các hệ thống áp suất trung bình.

2. Socket Flange (Mặt bích hàn bọc đúc)

Ống được đưa vào trong phần gờ của mặt bích và thực hiện mối hàn duy nhất ở phía ngoài.

• Ưu điểm: Độ kín cao, không gây cản trở dòng chảy bên trong.

• Ứng dụng: Thường dùng cho các đường ống có kích thước nhỏ (DN15 - DN50) yêu cầu độ sạch cao.

3. Blind Flange (Mặt bích mù)

Loại mặt bích không có lỗ ở giữa, dùng để b bịt kín đầu ống hoặc các ngách chờ của hệ thống.

• Ưu điểm: Chịu được áp suất lớn nhất tại điểm cuối đường ống.

• Ứng dụng: Sử dụng khi cần ngăn dòng chảy để bảo trì hoặc mở rộng hệ thống sau này.

4. Threaded Flange (Mặt bích ren)

Kết nối với ống bằng hệ thống ren mà không cần hàn.

• Ưu điểm: Lắp đặt nhanh, không cần máy hàn chuyên dụng.

• Nhược điểm: Dễ rò rỉ hơn các mối hàn nhiệt, chỉ dùng cho môi trường ít rung lắc.

Thông số kỹ thuật cần biết khi lựa chọn mặt bích PVDF

Để đảm bảo mặt bích pvdf tương thích hoàn toàn với hệ thống hiện tại, bạn cần đặc biệt lưu ý đến các tiêu chuẩn kỹ thuật quốc tế. Việc lắp sai tiêu chuẩn sẽ dẫn đến tình trạng lệch lỗ bulong hoặc không khớp bề mặt gasket.

• Kích thước định danh (Size): Thường dao động từ DN15 đến DN300.

• Cấp áp suất (Pressure Rating): Phổ biến nhất là PN10 và PN16. Bạn cần chọn loại có áp suất định mức cao hơn áp suất vận hành thực tế của bơm.

• Tiêu chuẩn kết nối:

  • DIN (Đức/Châu Âu): Sử dụng đơn vị mm, phổ biến nhất tại Việt Nam.

  • ANSI/ASME (Mỹ): Sử dụng đơn vị Inch (Class 150, Class 300).

  • JIS (Nhật Bản): Thường gặp trong các nhà máy của Nhật (5K, 10K, 20K).

Insight chuyên gia: Luôn kiểm tra kỹ khoảng cách tâm lỗ bulong. Một mặt bích chuẩn DIN không bao giờ lắp vừa với một hệ thống đang dùng chuẩn ANSI dù có cùng kích thước đường ống.

So sánh PVDF flange với các vật liệu khác

Từ bảng so sánh, có thể thấy mặt bích pvdf  là một khoản đầu tư "đắt xắt ra miếng". Dù chi phí ban đầu cao hơn, nhưng nó giúp doanh nghiệp loại bỏ chi phí dừng máy do sự cố và chi phí thay mới định kỳ hàng năm.

Tại sao nên đầu tư vào PVDF flange cho dự án của bạn?

Lý do thực sự nằm ở Tổng chi phí sở hữu (Total Cost of Ownership) chứ không chỉ là mức giá mua ban đầu.

1. Tuổi thọ cực cao: Trong cùng một điều kiện axit sunfuric nồng độ cao, mặt bích PVDF có thể tồn tại trên 10 năm, trong khi inox có thể rỉ sét chỉ sau vài tháng.

2. Độ ổn định kích thước: PVDF có hệ số giãn nở nhiệt thấp hơn nhiều so với các loại nhựa khác, giúp duy trì độ kín của mối nối ngay cả khi nhiệt độ hệ thống thay đổi đột ngột.

3. An toàn tuyệt đối: Việc rò rỉ hóa chất không chỉ gây thiệt hại kinh tế mà còn dẫn đến các rủi ro pháp lý và môi trường. PVDF cung cấp một rào cản an toàn vững chắc nhất hiện nay.

Ứng dụng thực tế của PVDF flange

Nhờ những đặc tính lý hóa ưu việt, mặt bích pvdf  là thành phần không thể thiếu trong các ngành công nghiệp công nghệ cao:

• Sản xuất bán dẫn (Semiconductor): Yêu cầu độ tinh khiết siêu cao (Ultra-pure water), nơi mà vật liệu không được phép giải phóng bất kỳ ion kim loại nào vào dòng nước.

• Sản xuất hóa chất: Hệ thống vận chuyển axit HCl, HF, H2SO4 đặc nóng.

• Ngành dược phẩm: Quy trình chiết xuất hóa dược cần vật liệu chịu được quá trình khử trùng nhiệt độ cao.

• Xử lý nước thải nguy hại: Chống lại sự ăn mòn tổng hợp từ nhiều loại tạp chất khác nhau.

Khi nào bắt buộc phải dùng PVDF?

Nếu hệ thống của bạn hoạt động ở nhiệt độ trên 80°C và có sự hiện diện của axit mạnh hoặc dung môi, PVDF là lựa chọn duy nhất đảm bảo an toàn. Các loại nhựa rẻ tiền hơn sẽ bị biến dạng (deform) hoặc nứt vỡ trong điều kiện này.

Những sai lầm thường gặp khi sử dụng mặt bích PVDF

Dưới đây là những lỗi phổ biến khiến hệ thống vẫn gặp sự cố dù đã dùng vật liệu đắt tiền:

• Siết bulong quá lực: PVDF tuy cứng nhưng vẫn là nhựa. Siết quá tay sẽ làm cong vênh bề mặt flange, gây rò rỉ.

• Dùng sai Gasket: Sử dụng gioăng cao su thường cho hệ thống PVDF dẫn axit. Cao su sẽ bị mủn nhanh chóng. Khuyến nghị nên dùng PTFE gasket đồng bộ.

• Nhầm lẫn tiêu chuẩn: Cố gắng khoan thêm lỗ hoặc mài cạnh để lắp mặt bích DIN vào hệ thống chuẩn JIS. Điều này làm hỏng cấu trúc chịu lực của phụ kiện.

Hướng dẫn Checklist chọn mua mặt bích PVDF đúng chuẩn

Trước khi đặt hàng, hãy kiểm tra danh sách sau để tránh lãng phí ngân sách:

1. Hóa chất là gì? Xác định nồng độ và thành phần hóa chất cụ thể.

2. Nhiệt độ tối đa? Bao gồm cả nhiệt độ lúc vệ sinh hệ thống.

3. Áp suất vận hành? PN10 hay PN16?

4. Tiêu chuẩn kết nối? DIN, ANSI hay JIS?

5. Phương pháp hàn? Hàn socket, hàn đối đầu (butt fusion) hay kết nối ren?

FAQ: Câu hỏi thường gặp về mặt bích PVDF

1. PVDF flange chịu được nhiệt độ bao nhiêu?

Tối đa khoảng 140°C trong điều kiện liên tục, tuy nhiên áp suất làm việc sẽ giảm dần khi nhiệt độ tăng cao.

2. Có thể thay thế mặt bích inox bằng PVDF không?

Có, đặc biệt là trong môi trường hóa chất gây ăn mòn điện hóa. Tuy nhiên, cần kiểm tra lại khả năng chịu áp lực cơ học của toàn hệ thống.

3. Tại sao giá PVDF flange lại đắt hơn nhiều so với PVC?

Do quy trình tổng hợp nhựa PVDF phức tạp hơn và nguyên liệu đầu vào có giá trị cao, kèm theo các đặc tính lý hóa mà nhựa thông thường không có được.

4. PVDF có bị lão hóa dưới ánh nắng mặt trời không?

PVDF có khả năng kháng tia UV tuyệt vời, không bị giòn hóa hay mất màu khi lắp đặt ngoài trời trong thời gian dài.

Kết luận

Việc sử dụng mặt bích pvdf không chỉ là một lựa chọn kỹ thuật mà là một quyết định chiến lược về tài chính cho doanh nghiệp. Chọn đúng vật liệu ngay từ đầu giúp bạn tiết kiệm hàng trăm giờ bảo trì và hàng ngàn USD chi phí thay thế phụ kiện rò rỉ.
