ANSI 150 SORF Flange Là Gì? Thông Số Kỹ Thuật Và Cách Lắp Đặt Chuẩn

Trong quá trình thi công và vận hành hệ thống đường ống công nghiệp, một trong những sự cố gây đau đầu nhất cho các kỹ sư chính là tình trạng rò rỉ tại mối nối. Thực tế cho thấy, phần lớn nguyên nhân không đến từ chất lượng vật liệu mà xuất phát từ việc lựa chọn sai kiểu mặt bích. Nhiều hệ thống sử dụng mặt bích Flat Face (FF) lắp với gasket không phù hợp, hoặc nhầm lẫn giữa các biến thể Slip On, dẫn đến độ kín khít không đạt yêu cầu khi gặp áp lực.

Trong số các loại phụ kiện đường ống, ansi 150 sorf mặt bích là cái tên xuất hiện phổ biến nhất nhờ tính linh hoạt và chi phí tối ưu. Tuy nhiên, để hiểu rõ tại sao hậu tố "SORF" lại quan trọng và làm thế nào để ứng dụng nó hiệu quả, bạn cần một cái nhìn chuyên sâu từ góc độ kỹ thuật. Bài viết này sẽ giúp bạn bóc tách mọi khía cạnh về cấu tạo, thông số và những lưu ý "sống còn" khi lắp đặt loại mặt bích này.

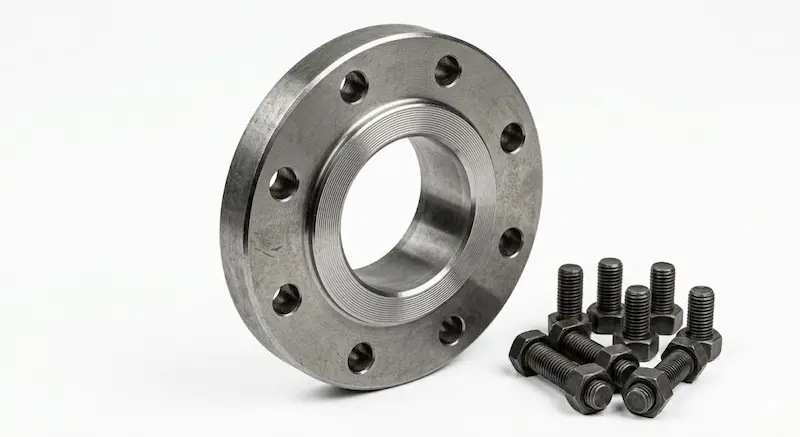

ANSI 150 SORF flange là gì? Định nghĩa chuẩn chuyên ngành

ANSI 150 SORF mặt bích  là loại mặt bích được thiết kế theo tiêu chuẩn ANSI (thường là ASME B16.5) của Hoa Kỳ. Tên gọi của nó là sự kết hợp giữa ba yếu tố kỹ thuật then chốt:

• ANSI 150: Định mức áp suất danh định (Class 150).

• Slip On (SO): Kiểu lắp đặt trượt trực tiếp vào đầu ống.

• Raised Face (RF): Kiểu bề mặt có gờ nổi để đặt gioăng (gasket).

Nói một cách đơn giản, đây là loại mặt bích được "luồn" vào đường ống, sau đó được cố định bằng hai mối hàn góc (fillet weld) ở cả bên trong lòng bích và bên ngoài cổ bích. Điểm đặc trưng lớn nhất chính là phần gờ lồi (Raised Face) ở mặt tiếp xúc, giúp tập trung lực ép lên gasket, tạo ra khả năng làm kín vượt trội so với các loại mặt bích phẳng thông thường.

Nguyên lý hoạt động và bản chất thiết kế của SORF Flange

Tại sao thiết kế SORF lại được coi là "tiêu chuẩn vàng" cho các hệ thống áp suất trung bình? Bản chất nằm ở sự kết hợp giữa sự tiện lợi của kiểu Slip On và độ an toàn của bề mặt Raised Face.

Cách thức kết nối và chịu lực

Khi lắp đặt, đầu ống được đẩy vào trong mặt bích nhưng không sát mép mặt gương mà thường cách một khoảng nhỏ (bằng độ dày thành ống + 3mm). Việc hàn hai đầu giúp mặt bích chịu được lực uốn và lực kéo tốt hơn. Phần Raised Face (RF) tập trung toàn bộ lực siết của bu lông vào một diện tích bề mặt nhỏ hơn nơi đặt gasket. Điều này tạo ra áp lực tiếp xúc cực lớn, đảm bảo chất lỏng hoặc khí không thể thoát ra ngoài ngay cả khi hệ thống có sự trồi sụt áp suất nhẹ.

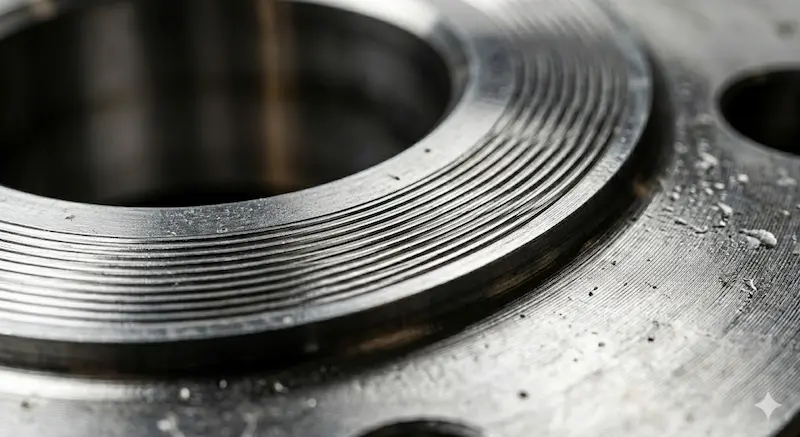

Ưu điểm của bề mặt Raised Face (RF)

So với bề mặt phẳng (Flat Face), kiểu RF cho phép người dùng sử dụng nhiều loại gasket khác nhau từ cao su, chì đến các loại gasket kim loại hình xoắn (spiral wound gasket). Thiết kế này giúp ansi 150 sorf flange xử lý tốt các vấn đề về giãn nở nhiệt và áp suất mà không làm biến dạng cấu trúc bích.

Thông số kỹ thuật ANSI 150 SORF flange chi tiết

Để lựa chọn đúng sản phẩm, kỹ sư cần nắm rõ các thông số định danh theo chuẩn quốc tế. Việc sai lệch chỉ vài milimet ở tâm lỗ bu lông có thể khiến toàn bộ lô hàng trở thành phế liệu.

1. Tiêu chuẩn và Áp suất

• Tiêu chuẩn: ASME B16.5 (Tiêu chuẩn mặt bích ống và phụ kiện mặt bích).

• Class áp suất: 150 psi (tương đương khoảng 10-15 bar tùy nhiệt độ vận hành).

2. Kích thước hình học

• Kích thước danh định (Size): Từ DN15 (1/2") đến DN600 (24") là phổ biến nhất.

• Đường kính ngoài (OD): Phụ thuộc vào từng kích cỡ size.

• Đường kính vòng bu lông (Bolt Circle): Quyết định khả năng lắp ghép giữa hai mặt bích.

3. Vật liệu sản xuất

• Thép Carbon (A105): Phổ biến nhất cho dầu khí, nước, PCCC.

• Thép không gỉ (Inox 304, 316, 316L): Dùng trong môi trường ăn mòn, thực phẩm, hóa chất.

• Thép hợp kim (Alloy Steel): Dùng cho môi trường chịu nhiệt hoặc hóa chất đặc thù.

So sánh SORF với SOFF và Weld Neck Flange

Để biết khi nào nên đầu tư vào ansi 150 sorf mặt bích, hãy cùng đặt nó lên bàn cân với các đối thủ cùng phân khúc:

SORF vs. SOFF (Slip On Flat Face)

• Độ kín: SORF ưu việt hơn hẳn nhờ phần gờ nổi RF tập trung áp lực. SOFF thường chỉ dùng cho các hệ thống áp suất cực thấp hoặc khi kết nối với các thiết bị bằng gang (cast iron) để tránh làm vỡ mặt bích gang khi siết quá chặt.

• Ứng dụng: SORF đa năng hơn, dùng được cho cả môi trường khí và lỏng áp suất trung bình.

SORF vs. Weld Neck (WN)

• Chi phí: SORF rẻ hơn đáng kể và yêu cầu kỹ thuật hàn ít phức tạp hơn.

• Độ bền: Weld Neck (Cổ hàn) có khả năng chịu áp lực và rung động cực tốt nhờ mối hàn đối đầu (butt weld). SORF yếu hơn về khả năng chịu mỏi nhưng lại dễ lắp đặt trong không gian hẹp.

Ứng dụng thực tế: Khi nào nên sử dụng?

Dù rất phổ biến, nhưng ansi 150 sorf mặt bích  không phải là "vạn năng". Bạn nên ưu tiên sử dụng loại mặt bích này trong các trường hợp sau:

1. Hệ thống HVAC và PCCC: Nơi áp suất vận hành thường ổn định và không quá khắc nghiệt.

2. Nhà máy xử lý nước: Nhờ tính kinh tế và dễ bảo trì, thay thế gasket định kỳ.

3. Dầu khí hạ nguồn: Sử dụng cho các đường ống dẫn lưu chất ít nguy hiểm, áp suất thấp đến trung bình.

4. Công nghiệp thực phẩm: Khi được chế tạo từ inox 304/316, nó đảm bảo tính vệ sinh và khả năng chống ăn mòn tốt.

Lưu ý quan trọng: Không nên dùng SORF cho các hệ thống có sự thay đổi nhiệt độ đột ngột (thermal shock) hoặc nơi có độ rung động cơ khí cực mạnh, vì mối hàn góc của Slip On dễ bị nứt sau thời gian dài chịu tải.

Sai lầm thường gặp và Hậu quả

Lỗi kỹ thuật trong việc chọn và lắp mặt bích thường gây ra những thiệt hại kinh tế không đáng có:

• Dùng sai Gasket: Chọn gasket quá dày hoặc quá mỏng cho bề mặt RF sẽ khiến mối nối bị "xì" ngay khi thử áp.

• Lắp lẫn lộn RF và FF: Tuyệt đối không lắp mặt bích Raised Face vào một thiết bị có mặt bích Flat Face mà không có biện pháp đệm phù hợp, vì lực tập trung của gờ RF có thể làm biến dạng hoặc nứt mặt FF.

• Hàn thiếu bước: Chỉ hàn mặt ngoài mà bỏ qua mối hàn trong lòng bích làm giảm 50% khả năng chịu tải của phụ kiện.

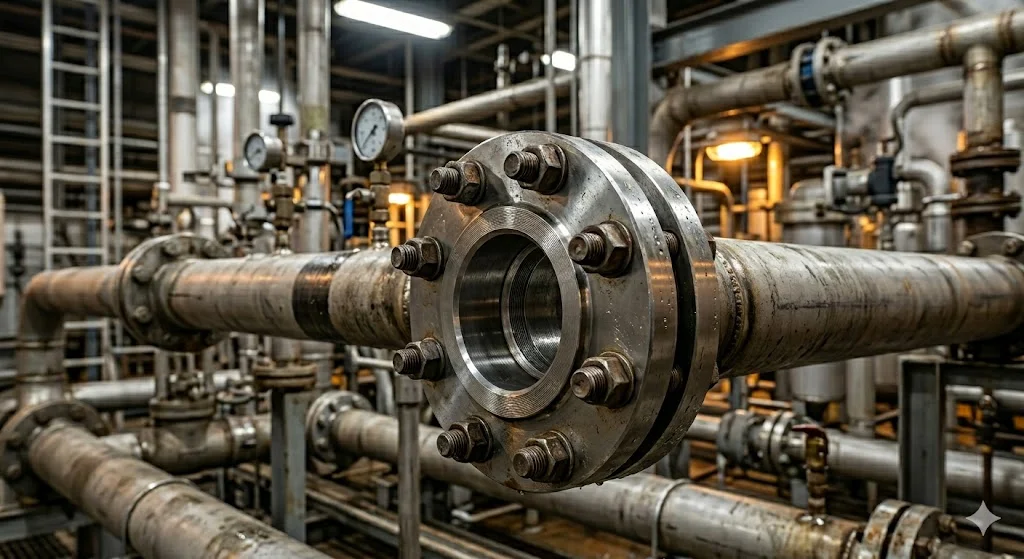

Hướng dẫn lắp đặt ANSI 150 SORF mặt bích đúng kỹ thuật

Để hệ thống vận hành trơn tru suốt 10-20 năm, quy trình lắp đặt cần tuân thủ nghiêm ngặt:

1. Vệ sinh: Làm sạch dầu mỡ, gỉ sét trên bề mặt RF và đầu ống.

2. Định vị: Trượt mặt bích vào ống, căn chỉnh sao cho tâm lỗ bu lông trùng khớp với thiết bị kết nối.

3. Hàn đính (Tack Weld): Hàn 4 điểm đối xứng để cố định vị trí trước khi hàn hoàn chỉnh.

4. Hàn hoàn thiện: Sử dụng phương pháp hàn phù hợp (TIG/MIG hoặc hàn que), hàn kín cả mép trong và mép ngoài của bích.

5. Siết bu lông: Đây là bước quan trọng nhất. Phải siết theo hình sao (Star Pattern) và siết dần theo từng mức lực (30% - 60% - 100% lực quy định) để đảm bảo gasket được ép đều.

FAQ - Những câu hỏi thường gặp về SORF Flange

1 ANSI 150 SORF flange chịu được áp suất tối đa bao nhiêu?

Ở nhiệt độ bình thường ($20$°C), Class 150 chịu được khoảng $19.6$ bar ($~285$ psi). Áp suất này sẽ giảm dần khi nhiệt độ tăng cao.

2 Có thể dùng mặt bích ANSI 150 cho hệ thống nước PCCC không?

Hoàn toàn được. Đây là loại mặt bích tiêu chuẩn cho hầu hết các hệ thống PCCC hiện nay tại Việt Nam.

3 Tại sao phải hàn cả trong lẫn ngoài mặt bích Slip On?

Hàn trong giúp bảo vệ phần ren/đầu ống khỏi sự ăn mòn của lưu chất và tăng độ cứng vững. Hàn ngoài chịu lực chính cho toàn bộ mối nối.

4 Nên dùng loại gasket nào cho SORF?

Tốt nhất là dùng gioăng không amiăng (Non-asbestos) hoặc gioăng kim loại xoắn (Spiral Wound Gasket) có vòng đệm trong phù hợp với kích thước Raised Face.

Kết luận

Việc lựa chọn ansi 150 sorf flange không chỉ đơn thuần là mua một linh kiện cơ khí, mà là quyết định sự ổn định của cả một hệ thống. Với ưu thế về chi phí, độ kín vượt trội nhờ thiết kế Raised Face và quy trình lắp đặt đơn giản, đây chính là giải pháp tối ưu cho các công trình công nghiệp hiện đại.
