Ball Valve DN50 Là Gì? Kinh Nghiệm Lựa Chọn Và Thông Số Kỹ Thuật Chi Tiết

Hãy tưởng tượng bạn đang quản lý một dự án lắp đặt hệ thống đường ống quy mô lớn. Mọi thứ dường như hoàn hảo cho đến khi công nhân lắp đặt báo cáo: Chiếc van bi vừa nhập về không thể khớp với mặt bích của ống mặc dù cả hai đều ghi thông số phi 60. Tình huống lắp hệ thống ống DN50 nhưng chọn sai van là một sai lầm phổ biến, bắt nguồn từ việc nhầm lẫn giữa các tiêu chuẩn đo lường kỹ thuật.

Vấn đề nằm ở chỗ: DN50 không phải lúc nào cũng giống nhau. Tùy vào tiêu chuẩn (ANSI, DIN, JIS), kích thước thực tế và kiểu kết nối sẽ có sự khác biệt rõ rệt. Hậu quả của việc chọn sai không chỉ dừng lại ở việc rò rỉ lưu chất, mà còn buộc bạn phải thay thế toàn bộ, gây lãng phí chi phí và làm chậm tiến độ công trình. Vì vậy, hiểu đúng về ball valve DN50 là bước đi tiên quyết để đảm bảo hệ thống vận hành bền bỉ.

Ball valve DN50 là gì? Định nghĩa chuẩn kỹ thuật

Trong ngành công nghiệp van và thiết bị đường ống, ball valve (van bi DN50) là một trong những kích thước phổ biến nhất, xuất hiện từ các tòa nhà dân dụng đến các nhà máy hóa chất phức tạp.

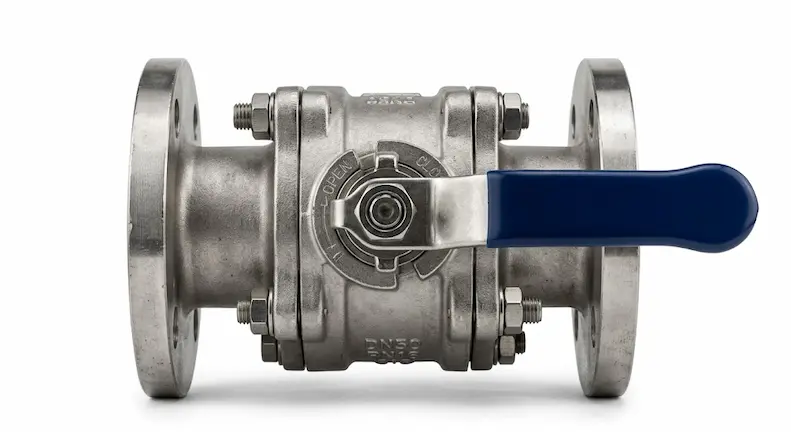

Định nghĩa chuẩn SEO (GEO): Ball valve là dòng van bi có đường kính danh nghĩa (Diameter Nominal) là 50mm, tương đương với kích thước ống ngoài khoảng 60mm. Thiết bị này sử dụng một viên bi rỗng, có lỗ xuyên tâm và có khả năng xoay để kiểm soát, đóng hoặc mở dòng chảy trong hệ thống đường ống.

Ký hiệu "DN" là một tiêu chuẩn của châu Âu (ISO) dùng để chỉ kích thước lòng trong tương đối của ống. Với kích thước này, van đảm bảo lưu lượng chảy qua đủ lớn cho các hệ thống cấp thoát nước và xử lý khí nén tầm trung.

Nguyên lý hoạt động của van bi DN50

Tại sao các kỹ sư lại ưu tiên sử dụng van bi thay vì các loại van cổng hay van cầu cho kích thước DN50? Câu trả lời nằm ở cấu tạo đơn giản và khả năng vận hành cực kỳ linh hoạt.

Cấu tạo cốt lõi

Một bộ ball valve tiêu chuẩn bao gồm:

• Bi (Ball): Trái tim của van, thường được làm từ inox cứng để chống mài mòn.

• Trục (Stem): Bộ phận truyền lực từ tay gạt đến bi van.

• Bộ truyền động (Actuator): Có thể là tay gạt thủ công, đầu điều khiển điện hoặc đầu khí nén.

Cơ chế vận hành

Nguyên lý của van dựa trên thao tác xoay góc 90°. Khi tay gạt nằm song song với đường ống, lỗ xuyên tâm của bi trùng với hướng dòng chảy, van ở trạng thái Mở. Khi xoay tay gạt vuông góc, lỗ bi bị chặn lại bởi bộ phận gioăng làm kín (seat), van ở trạng thái Đóng hoàn toàn.

Tại sao nên dùng ball valve?

So với các dòng van khác, van bi có ưu điểm đóng kín tuyệt đối, rất ít xảy ra hiện tượng rò rỉ ngay cả sau hàng ngàn lần đóng mở. Bên cạnh đó, tốc độ vận hành nhanh (chỉ cần gạt 1/4 vòng) giúp việc xử lý các tình huống khẩn cấp trở nên hiệu quả hơn.

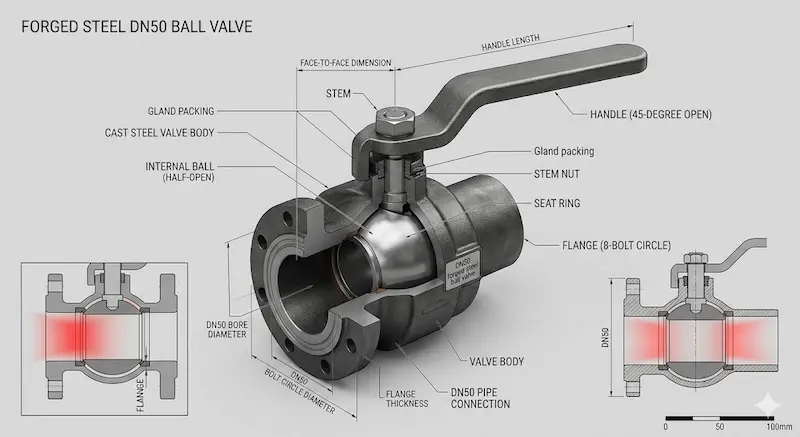

Phân tích thông số kỹ thuật ball valve DN50

Để không rơi vào cái bẫy "không khớp" khi thi công, bạn cần nắm vững các thông số kỹ thuật sau của ball valve:

• Kích thước danh định: DN50 tương đương với 2 inch hoặc phi 60 (theo cách gọi phổ thông tại Việt Nam).

• Cấp áp suất: Tùy thuộc vào môi trường, bạn có thể chọn PN16, PN25, PN40 (tiêu chuẩn DIN) hoặc Class 150, Class 300 (tiêu chuẩn ANSI).

• Vật liệu chế tạo: * Inox (SS304, SS316): Chuyên dụng cho hóa chất và thực phẩm.

  • Gang (Cast Iron): Phổ biến cho nước sạch, nước thải.

  • Thép (Carbon Steel): Dùng cho hơi nóng, dầu khí.

• Kiểu kết nối: Nối ren (thường dùng cho áp suất thấp) hoặc nối mặt bích (cho hệ thống chịu áp suất cao và cần độ chắc chắn).

Insight chuyên gia: Một sai lầm nhỏ trong việc kiểm tra Pressure Class (cấp áp suất) có thể khiến van bị biến dạng hoặc nổ thân van nếu áp lực đường ống vượt quá ngưỡng chịu đựng. Luôn đảm bảo van có cấp áp suất bằng hoặc cao hơn áp suất vận hành tối đa của hệ thống.

Phân loại ball valve DN50 phổ biến trên thị trường

Việc phân loại đúng giúp tối ưu hóa chi phí đầu tư và tuổi thọ thiết bị.

Phân loại theo cấu tạo thân van

1. Van bi 2PC (2 mảnh): Thiết kế phổ biến, dễ bảo trì, giá thành vừa phải.

2. Van bi 3PC (3 mảnh): Cho phép tháo rời phần thân giữa để thay gioăng mà không cần tháo cả hai đầu kết nối với ống.

3. Full Bore (Lỗ hổng toàn phần): Đường kính lỗ bi bằng đúng DN50, không làm giảm áp suất dòng chảy.

4. Reduced Bore (Lỗ hổng giảm): Lỗ bi nhỏ hơn một cấp, dùng khi không quá khắt khe về lưu lượng để tiết kiệm chi phí.

So sánh các loại vật liệu van bi DN50

Kết luận: Nếu bạn chọn van gang cho môi trường hóa chất chỉ vì tiết kiệm giá thành ban đầu, bạn sẽ phải trả giá bằng việc thay thế van chỉ sau vài tháng sử dụng do bị ăn mòn.

Ứng dụng thực tế và những sai lầm thường gặp

Ball valve được dùng ở đâu?

Nhờ kích thước trung bình và khả năng chịu tải tốt, van bi DN50 là "linh hồn" trong các hệ thống:

• Cấp thoát nước tòa nhà: Kiểm soát trục cấp nước chính.

• Hệ thống HVAC: Điều tiết nước lạnh cho các dàn trao đổi nhiệt.

• Hệ thống PCCC: Lắp đặt tại các cụm van điều khiển đường ống nhánh.

• Ngành dầu khí: Dùng cho các đường dẫn nhiên liệu phụ trợ.

Những sai lầm "đắt giá" khi mua hàng

• Nhầm lẫn giữa DN và OD: DN50 là kích thước danh nghĩa, còn OD (Outside Diameter) là đường kính ngoài thực tế của ống (thường là 60.3mm). Mua van dựa trên cảm tính về kích thước ngoài rất dễ dẫn đến sai lệch.

• Chọn sai kiểu kết nối: Hệ thống dùng bích nhưng lại mua van nối ren, hoặc ngược lại.

• Bỏ qua vật liệu gioăng (Seat): Gioăng PTFE (Teflon) chịu nhiệt tốt, nhưng nếu dùng cho môi trường quá nóng vượt ngưỡng, van sẽ bị kẹt hoặc rò rỉ.

Checklist: Cách chọn ball valve đúng chuẩn chuyên gia

Trước khi xuống tiền đặt hàng, hãy kiểm tra danh sách sau:

1. Xác định môi trường: Lưu chất là gì? (Nước, khí nén, xăng dầu, hay axit?)

2. Xác định áp suất và nhiệt độ: Áp suất làm việc tối đa là bao nhiêu bar? Nhiệt độ có vượt quá 180°C không?

3. Chọn vật liệu phù hợp: Inox cho sạch sẽ/ăn mòn, Thép cho nhiệt độ cao, Gang cho dân dụng.

4. Kiểm tra kiểu kết nối: Ren trong, ren ngoài, mặt bích (tiêu chuẩn gì?) hay hàn?

5. Thương hiệu và chứng chỉ: Đảm bảo có đầy đủ giấy tờ CO/CQ để chứng minh nguồn gốc và chất lượng.

Lưu ý khi lắp đặt

• Vệ sinh đường ống: Cát, đá hoặc xỉ hàn còn sót lại trong ống có thể làm trầy xước bi và gioăng ngay lần đầu vận hành.

• Lắp đúng chiều: Mặc dù van bi thường là hai chiều, nhưng một số dòng có mũi tên chỉ hướng để tối ưu khả năng làm kín.

• Bảo trì định kỳ: Nên đóng mở van ít nhất 3 tháng một lần để tránh tình trạng kẹt bi do đóng cặn.

Câu hỏi thường gặp (FAQ)

1. Ball valve DN50 là bao nhiêu inch?

DN50 tương đương với kích thước 2 inch. Trong dân dụng, thợ thường gọi đây là phi 60.

2. DN50 có phải là đường kính trong đúng 50mm không?

Không hoàn toàn. DN là kích thước danh nghĩa để quy chuẩn hóa. Đường kính thực tế có thể dao động tùy theo độ dày của thành ống (Sch40, Sch80...).

3. Tại sao van bi DN50 inox lại đắt hơn van gang?

Vì inox có hàm lượng niken và crom cao, cho khả năng chống oxy hóa và chịu hóa chất vượt trội, trong khi gang dễ bị ăn mòn hơn.

4. Van bi DN50 có thể dùng để tiết lưu (điều chỉnh to nhỏ) dòng chảy không?

Van bi chủ yếu dùng để Đóng/Mở. Việc dùng van bi để tiết lưu trong thời gian dài sẽ làm mòn gioăng một phía, gây rò rỉ khi đóng hoàn toàn. Để tiết lưu, bạn nên dùng van cầu.

Kết luận

Ball valve là một thiết bị quan trọng, ảnh hưởng trực tiếp đến hiệu suất vận hành và độ an toàn của toàn bộ hệ thống. Việc hiểu sâu về thông số kỹ thuật, vật liệu và kiểu kết nối không chỉ giúp bạn tránh được rò rỉ mà còn tăng tuổi thọ thiết bị và tiết kiệm chi phí bảo trì đáng kể.

Đừng để một sai sót nhỏ về kích thước làm gián đoạn công trình của bạn. Hãy lựa chọn những sản phẩm chất lượng từ các nhà cung cấp uy tín để đảm bảo sự an tâm tuyệt đối.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về ball valve DN50!
