Mặt Bích DN25 Là Gì? Thông Số Kỹ Thuật Và Hướng Dẫn Lựa Chọn Chuẩn Xác

Trong lĩnh vực cơ khí và xây lắp đường ống, một trong những tình huống gây ức chế nhất cho kỹ sư là việc đặt mua mặt bích DN25 theo đúng đơn hàng, nhưng khi mang ra công trường lắp đặt lại không thể khớp các lỗ bu lông với nhau.

Nhiều người lầm tưởng rằng chỉ cần gọi tên "DN25" là mọi loại mặt bích sẽ giống hệt nhau. Tuy nhiên, thực tế DN25 chỉ là một con số danh nghĩa. Sự khác biệt về tiêu chuẩn (JIS, ANSI, DIN) hay áp suất làm việc sẽ dẫn đến những sai lệch về kích thước thực tế. Hậu quả là dự án bị đình trệ, chi phí phát sinh và uy tín của nhà thầu bị ảnh hưởng. Bài viết này sẽ phân tích chuyên sâu về mặt bích thép DN25 để giúp bạn tránh những sai lầm phổ biến này.

Mặt bích DN25 là gì? Định nghĩa và ứng dụng cơ bản

Mặt bích thép DN25 (Flange DN25) là phụ kiện đường ống được thiết kế để kết nối các đoạn ống, van, máy bơm hoặc các thiết bị khác có kích thước đường kính danh nghĩa là 25mm (tương đương với 1 inch).

Cần lưu ý một nguyên tắc "vàng" trong ngành ống: DN không phải là kích thước thực tế (OD - Outer Diameter). DN25 chỉ là con số định danh giúp các kỹ sư quy ước kích thước hệ thống. Tùy vào độ dày của ống (Schedule) mà đường kính ngoài thực tế có thể khác biệt, nhưng mặt bích đi kèm luôn phải tuân theo quy chuẩn kích thước của DN25 để đảm bảo khả năng kết nối đồng bộ.

Loại mặt bích này cực kỳ phổ biến trong các hệ thống đường ống vừa và nhỏ, nơi đòi hỏi sự linh hoạt trong lắp đặt và bảo trì. Khác với phương pháp hàn trực tiếp, mặt bích cho phép người dùng tháo rời các bộ phận để kiểm tra hoặc thay thế một cách dễ dàng.

Nguyên lý hoạt động và vai trò của mặt bích trong hệ thống

Mặt bích không hoạt động đơn lẻ. Để tạo thành một khớp nối hoàn chỉnh, chúng ta cần một bộ gồm: 2 mặt bích đối xứng + 1 gioăng làm kín (gasket) + bộ bu lông đai ốc.

Khi thực hiện kết nối, hai mặt bích sẽ được áp sát vào nhau với gioăng đệm nằm ở giữa. Khi siết bu lông, lực ép cơ học sẽ nén gioăng đệm lại, điền đầy các khe hở li ti trên bề mặt bích, từ đó tạo ra một hệ thống kín hoàn toàn, ngăn chặn chất lỏng hoặc khí rò rỉ ra ngoài.

Bản chất của mặt bích thép DN25 là tạo ra một liên kết có tính cơ động cao. Trong các hệ thống cần vệ sinh định kỳ như dây chuyền thực phẩm hoặc các khu vực dễ cháy nổ không thể dùng nhiệt để hàn, kết nối bằng mặt bích là giải pháp tối ưu nhất để đảm bảo an toàn kỹ thuật.

Phân loại mặt bích DN25 chuyên sâu

Để chọn đúng loại mặt bích, bạn cần phân loại chúng dựa trên ba yếu tố cốt lõi: kiểu kết nối, bề mặt tiếp xúc và tiêu chuẩn kỹ thuật.

Theo kiểu kết nối

• Slip-on Flange (Bích rỗng): Loại mặt bích lồng vào ống rồi mới hàn cả mặt trong và mặt ngoài. Đây là loại dễ lắp đặt nhất.

• Weld Neck Flange (Bích cổ hàn): Có phần cổ dài để hàn trực tiếp vào ống. Loại này chịu áp lực và nhiệt độ cực tốt.

• Threaded Flange (Bích ren): Kết nối với ống bằng ren, không cần hàn, thường dùng cho hệ thống khí áp suất thấp.

• Blind Flange (Bích mù): Dùng để bịt kín đầu ống, ngăn chặn dòng chảy.

Theo bề mặt tiếp xúc

• FF (Flat Face): Bề mặt phẳng hoàn toàn, thường dùng cho mặt bích bằng gang hoặc kết nối với thiết bị có áp suất thấp.

• RF (Raised Face): Có một gờ nhỏ nhô lên xung quanh lỗ ống để tập trung lực ép lên gioăng, giúp tăng khả năng làm kín.

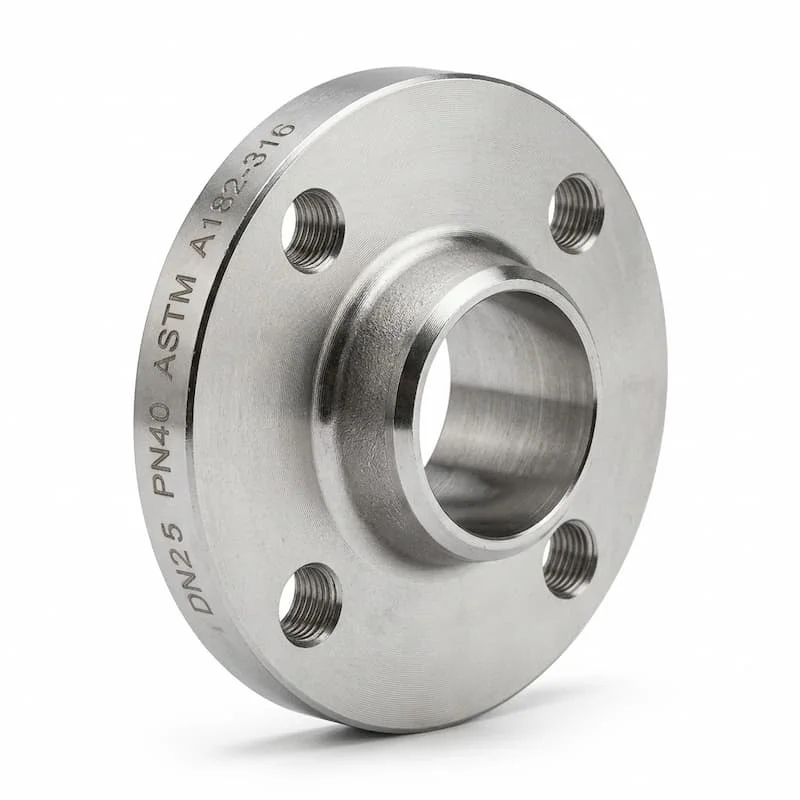

Theo tiêu chuẩn kỹ thuật (Vô cùng quan trọng)

Đây chính là "điểm mù" gây ra sai sót. Mặt bích thép DN25 được sản xuất theo các hệ tiêu chuẩn khác nhau tùy theo khu vực:

• ANSI/ASME (Mỹ): Tính theo Class 150, 300...

• JIS (Nhật Bản): Tính theo 5K, 10K, 20K...

• DIN/EN (Châu Âu): Tính theo PN10, PN16, PN40…

Thông số kỹ thuật chi tiết của mặt bích thép DN25

Mặc dù có cùng tên gọi DN25, nhưng các thông số dưới đây sẽ thay đổi tùy theo tiêu chuẩn bạn chọn. Dưới đây là các thông số cơ bản bạn cần nắm vững:

• Kích thước danh nghĩa (DN): 25mm.

• Kích thước ống tương đương (NPS): 1 inch.

• Đường kính ngoài mặt bích (OD): Thường dao động từ 108mm đến 115mm.

• Số lượng lỗ bu lông: Thông thường là 4 lỗ.

• Đường kính tâm lỗ bu lông (PCD): Đây là thông số quyết định việc hai mặt bích có lắp khớp nhau hay không.

• Độ dày mặt bích: Thay đổi dựa trên cấp áp suất (PN hoặc Class).

Insight chuyên gia: Một mặt bích JIS 10K DN25 sẽ không bao giờ lắp vừa vào một mặt bích ANSI Class 150 DN25 mặc dù cả hai đều dùng cho ống 1 inch. Nguyên nhân là do khoảng cách giữa các lỗ bu lông (PCD) của chúng khác nhau hoàn toàn.

So sánh các tiêu chuẩn mặt bích thép DN25 phổ biến

Để giúp bạn có cái nhìn tổng quát và tránh nhầm lẫn, hãy tham khảo bảng so sánh dưới đây:

Tại sao không thể dùng chung?

Mỗi khu vực trên thế giới sử dụng một triết lý thiết kế riêng. Hệ tiêu chuẩn ANSI ưu tiên sự hầm hố và chịu lực dư tải cao, trong khi JIS và DIN tối ưu hóa kích thước theo mét. Việc cố tình "độ" hoặc khoan lại lỗ bu lông để lắp lẫn giữa các tiêu chuẩn này sẽ làm yếu cấu trúc mặt bích và dẫn đến nguy cơ nổ vỡ đường ống khi vận hành thực tế.

Ứng dụng thực tế của mặt bích DN25

Với kích thước nhỏ gọn nhưng khả năng chịu lực tốt, mặt bích thép DN25 hiện diện trong nhiều lĩnh vực:

1. Hệ thống HVAC: Kết nối các đường ống nước nóng, nước lạnh cho điều hòa trung tâm.

2. Hệ thống PCCC: Các đầu nhánh cấp nước cho vòi phun sprinkler thường sử dụng bích DN25.

3. Dây chuyền thực phẩm & dược phẩm: Sử dụng mặt bích inox DN25 để đảm bảo vệ sinh và dễ dàng tháo rời vệ sinh đường ống.

4. Hệ thống khí nén: Dẫn khí cho các máy móc công nghiệp trong nhà máy.

Những sai lầm thường gặp khi mua mặt bích thép DN25

• Mua sai tiêu chuẩn: Đây là lỗi phổ biến nhất. Khách hàng thường chỉ nói "Bán cho tôi bích DN25" mà không rõ là JIS hay DIN.

• Nhầm lẫn vật liệu: Dùng bích thép cho môi trường hóa chất gây ăn mòn nhanh chóng, hoặc dùng bích inox cho hệ thống không cần thiết gây lãng phí.

• Không kiểm tra áp suất: Sử dụng mặt bích PN10 cho hệ thống có áp suất làm việc PN16 dẫn đến biến dạng mặt bích.

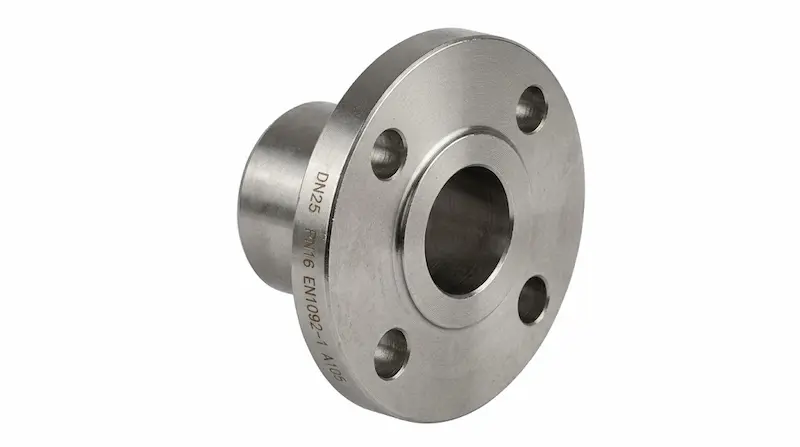

Checklist lựa chọn và lưu ý lắp đặt mặt bích thép DN25

Để đảm bảo hệ thống vận hành trơn tru, hãy tuân thủ quy trình kiểm tra sau:

Checklist chọn mua đúng chuẩn

• Tiêu chuẩn: ANSI, JIS hay DIN?

• Cấp áp suất: PN bao nhiêu hoặc Class bao nhiêu?

• Chủng loại: Bích rỗng (SO), bích mù (BL) hay bích ren (TH)?

• Vật liệu: Thép Carbon (A105), Inox (304, 316) hay nhựa (PVC)?

• Thông số bu lông: Số lượng lỗ và kích thước bu lông tương ứng.

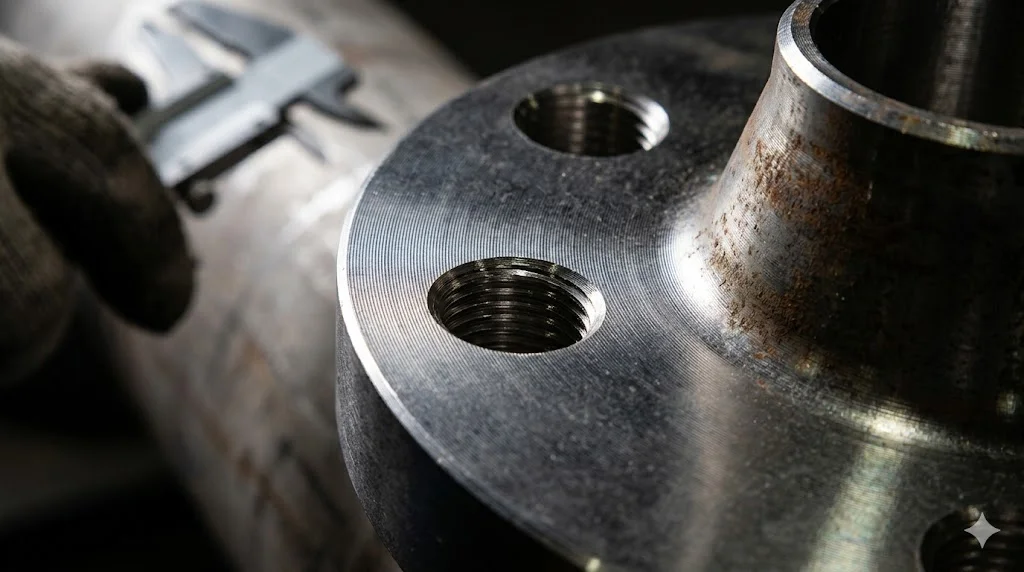

Lưu ý khi lắp đặt chuyên nghiệp

1. Vệ sinh bề mặt: Đảm bảo bề mặt bích sạch, không bị trầy xước sâu.

2. Căn chỉnh (Alignment): Hai mặt bích phải song song trước khi siết bu lông. Không được dùng lực siết để kéo hai mặt bích lệch lại gần nhau.

3. Thứ tự siết: Luôn siết theo thứ tự đối xứng (hình sao) để gioăng được ép đều.

4. Sử dụng đúng Gasket: Môi trường nhiệt độ cao cần gioăng chì hoặc gioăng thép, môi trường nước thông thường dùng gioăng cao su hoặc không amiăng.

Câu hỏi thường gặp (FAQ) về mặt bích thép DN25

1. DN25 là ống bao nhiêu mm?

DN25 là đường kính danh nghĩa, tương đương với ống có đường kính ngoài (OD) là 34mm.

2. Mặt bích DN25 có mấy lỗ bu lông?

Đa số các tiêu chuẩn phổ biến (JIS 10K, DIN PN16, ANSI 150) cho mặt bích thép DN25 đều có 4 lỗ bu lông.

3. Có thể dùng mặt bích thép kết nối với mặt bích inox không?

Có thể, nhưng cần lưu ý hiện tượng ăn mòn điện hóa. Tốt nhất nên đồng bộ vật liệu để đảm bảo tuổi thọ hệ thống.

4. Kích thước bu lông cho bích DN25 là bao nhiêu?

Tùy tiêu chuẩn, nhưng thường sử dụng bu lông M12 hoặc M14.

5. Tại sao mặt bích thép DN25 tiêu chuẩn JIS 10K lại phổ biến tại Việt Nam?

Vì Việt Nam sử dụng nhiều thiết bị máy bơm và van từ Nhật Bản, Hàn Quốc và Đài Loan – những quốc gia ưu tiên hệ tiêu chuẩn JIS.

Kết luận

Việc hiểu rõ về mặt bích thép DN25 không chỉ dừng lại ở kích thước 25mm mà còn là câu chuyện về tiêu chuẩn kỹ thuật, áp suất và vật liệu. Chọn đúng loại mặt bích ngay từ đầu sẽ giúp hệ thống của bạn vận hành bền bỉ, tránh rò rỉ và tiết kiệm tối đa chi phí bảo trì.

Hy vọng bài viết này đã cung cấp cho bạn cái nhìn sâu sắc và chuyên nghiệp nhất về loại phụ kiện quan trọng này.
