Ring Type Joint Flange: Giải Pháp Làm Kín Kim Loại Cho Hệ Thống Áp Suất Cực Cao

Trong ngành dầu khí và năng lượng, chúng ta thường chứng kiến những tình huống trớ trêu: Một hệ thống đường ống được trang bị những loại gioăng (gasket) phi kim loại đắt tiền nhất, lắp đặt đúng kỹ thuật nhưng vẫn xảy ra hiện tượng rò rỉ nghiêm trọng khi áp suất bắt đầu đạt ngưỡng cực đại.

Thực tế, vấn đề không nằm ở chất lượng gasket, mà nằm ở giới hạn vật lý của vật liệu mềm. Trong những môi trường khắc nghiệt (extreme conditions), các loại mặt bích thông thường không còn đủ khả năng duy trì độ kín khít. Đó là lúc ring type joint flange (RTJ) trở thành "vị cứu tinh" duy nhất. Đây không chỉ là một linh kiện cơ khí, mà là một giải pháp sealing kim loại - kim loại chuyên biệt cho các hệ thống trọng yếu (critical systems).

Ring type joint flange là gì? Định nghĩa và đặc điểm cốt lõi

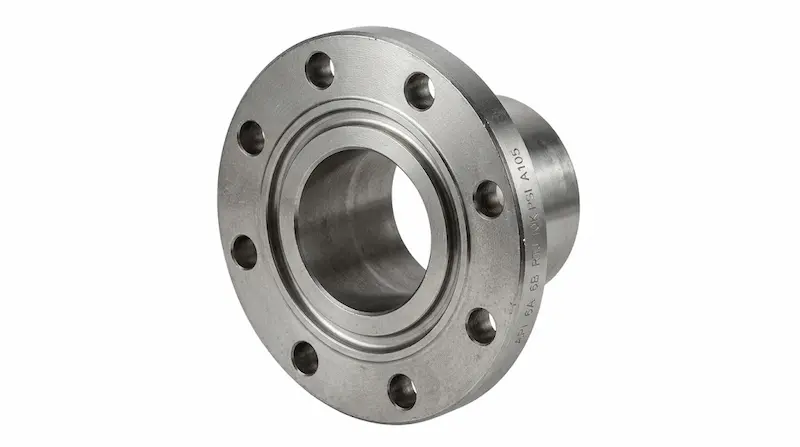

Ring type joint flange (thường gọi tắt là mặt bích RTJ) là loại mặt bích được thiết kế đặc biệt với một rãnh sâu (groove) cắt trực tiếp vào bề mặt tiếp xúc. Thay vì sử dụng các loại gioăng mềm như cao cao, chì hay PTFE, RTJ flange sử dụng một vòng đệm bằng kim loại cứng (ring gasket) để làm kín.

Điểm khác biệt lớn nhất của mặt bích ring type joint so với các loại mặt bích RF (Raised Face) hay FF (Flat Face) chính là cơ chế làm kín. Đây là cơ chế sealing kim loại - kim loại, nơi vật liệu của vòng đệm thường mềm hơn một chút so với vật liệu của mặt bích để có thể biến dạng và tạo độ kín tuyệt đối. Do không sử dụng vật liệu tổng hợp, RTJ có khả năng chống chịu cực tốt trong môi trường hóa chất ăn mòn, nhiệt độ cao và áp suất "khủng" mà các loại gasket mềm thường bị thổi bay hoặc nóng chảy.

Nguyên lý hoạt động của RTJ flange: Càng áp suất cao, càng kín

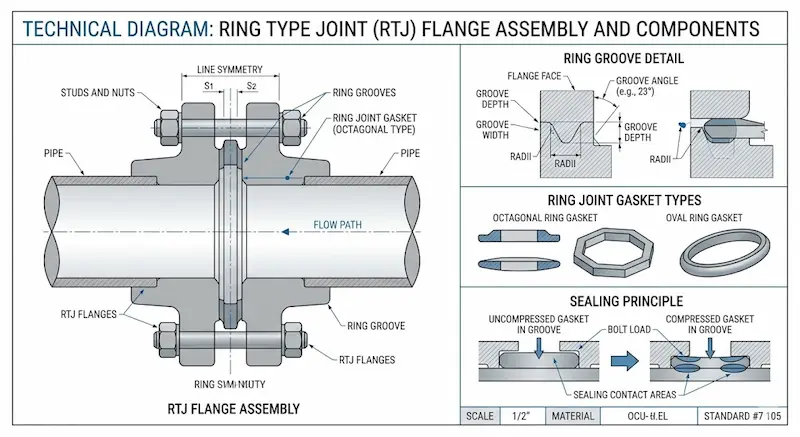

Nguyên lý vận hành của mặt bích ring type joint dựa trên sự biến dạng dẻo có kiểm soát của kim loại. Khi chúng ta tiến hành siết các bu lông, lực ép cực đại sẽ đẩy vòng đệm kim loại (ring gasket) lọt thỏm và ép chặt vào rãnh (groove) của mặt bích.

Bản chất của quá trình này là tạo ra sự tiếp xúc bề mặt cực nhỏ nhưng với áp lực cực lớn. Dưới tác động của lực siết, vòng đệm kim loại bị biến dạng dẻo, tự "điền đầy" vào các kẽ hở siêu vi trên bề mặt rãnh bích.

Insight từ chuyên gia: Một đặc điểm thú vị của RTJ là khả năng tự làm kín theo áp suất. Khi áp suất bên trong đường ống tăng lên, nó tạo ra một lực đẩy tác động lên vòng đệm, ép chặt hơn nữa vào thành rãnh. Điều này có nghĩa là trong giới hạn thiết kế, hệ thống càng chịu áp suất cao thì khả năng làm kín của mặt bích ring type joint càng trở nên bền vững.

Phân tích chuyên sâu về mặt bích ring type joint

Để lựa chọn đúng loại RTJ cho hệ thống, kỹ sư cần hiểu rõ sự phân hóa trong thiết kế và tiêu chuẩn của dòng mặt bích này.

Phân loại theo thiết kế vòng đệm

• Oval Ring: Thiết kế đời đầu với tiết diện hình ovan. Nó tạo ra độ kín tốt nhưng diện tích tiếp xúc với rãnh không tối ưu bằng các thiết kế sau này.

• Octagonal Ring (Hình bát giác): Đây là loại phổ biến nhất hiện nay. Với tiết diện 8 cạnh, vòng đệm này cho hiệu quả làm kín cao hơn và ổn định hơn dưới tác động của sự rung động và giãn nở nhiệt.

Phân loại theo tiêu chuẩn và áp suất

Ring type joint flange thường tuân theo hai hệ tiêu chuẩn khắt khe nhất:

• API 6A: Tiêu chuẩn vàng cho thiết kế thiết bị đầu giếng và cây thông giáng sinh trong ngành dầu khí.

• ASME B16.5: Tiêu chuẩn cho mặt bích công nghiệp phổ thông.

• Cấp áp suất: RTJ thường không xuất hiện ở các Class thấp. Bạn sẽ bắt đầu thấy chúng từ Class 600, 900, 1500 cho đến 2500 hoặc thậm chí cao hơn trong tiêu chuẩn API (lên đến 10,000 - 20,000 psi).

Thông số kỹ thuật quan trọng của mặt bích ring type joint

Việc đặt hàng hoặc thiết kế RTJ flange đòi hỏi độ chính xác tuyệt đối ở các thông số sau:

1. Groove Dimensions (Kích thước rãnh): Độ rộng, độ sâu và góc vát của rãnh phải khớp hoàn toàn với vòng đệm. Chỉ cần sai lệch 0.1mm, rủi ro rò rỉ sẽ xuất hiện ngay lập tức.

2. Ring Number (Số hiệu vòng đệm): Các ký hiệu như R, RX, BX định nghĩa hình dáng và khả năng chịu áp. Ví dụ, dòng BX chỉ dùng cho áp suất cực cao (tiêu chuẩn API) và có thiết kế bù áp.

3. Vật liệu (Material): Thông thường là thép carbon, Inox 304, 316 hoặc các hợp kim đặc biệt như Inconel, Monel. Lưu ý: Độ cứng của vòng đệm phải thấp hơn độ cứng của mặt bích để đảm bảo biến dạng đúng chỗ.

4. Nhiệt độ làm việc: RTJ có thể chịu đựng từ nhiệt độ âm sâu (cryogenic) cho đến mức nhiệt lên tới hơn 500°C.

So sánh RTJ vs RF vs FF: Khi nào sự đắt đỏ là xứng đáng?

Tại sao có sự khác biệt này?

Mặt bích RTJ sử dụng biến dạng kim loại nên không phụ thuộc vào độ bền cơ học của vật liệu mềm. Trong khi đó, mặt bích RF phụ thuộc vào khả năng đàn hồi của gasket (như gioăng chì thép xoắn), vốn có giới hạn chịu đựng áp suất nhất định. Mặt bích FF thường dùng cho gang hoặc các thiết bị áp thấp, nơi lực siết cần phân bổ đều để tránh nứt vỡ mặt bích.

Ứng dụng thực tế: Những nơi RTJ flange là bắt buộc

Không phải công trình nào cũng cần đến mặt bích ring type joint. Tuy nhiên, trong các lĩnh vực sau, RTJ là sự lựa chọn không thể thay thế:

• Ngành dầu khí (Oil & Gas): Từ dàn khoan ngoài khơi (offshore) đến các trạm bơm trên đất liền, nơi áp suất dầu thô và khí tự nhiên cực kỳ lớn.

• Nhà máy hóa chất: Các phản ứng ở nhiệt độ cao và môi trường ăn mòn mạnh yêu cầu sự bền vững của seal kim loại.

• Hệ thống hơi nước áp suất cao (High-pressure Steam): Trong các nhà máy nhiệt điện, hơi bão hòa ở áp suất cao dễ dàng phá hủy các loại gioăng thông thường.

• Đường ống dẫn xuyên quốc gia: Những nơi việc bảo trì cực kỳ khó khăn và tốn kém, yêu cầu độ tin cậy của mối nối gần như vĩnh viễn.

Sai lầm thường gặp và hậu quả nghiêm trọng

Việc sử dụng ring type joint flange đòi hỏi kiến thức chuyên môn sâu. Dưới đây là những sai sót phổ biến nhất:

• Lạm dụng RTJ: Dùng RTJ cho hệ thống nước dân dụng hoặc áp thấp. Điều này gây lãng phí chi phí vật tư và nhân công lắp đặt vô ích.

• Tái sử dụng ring gasket: Đây là lỗi "chết người". Vì ring gasket làm kín bằng cách biến dạng dẻo, nên sau khi tháo ra, nó không còn hình dáng ban đầu để đảm bảo độ kín cho lần thứ hai.

• Chọn sai mã vòng đệm: Lắp vòng đệm R vào rãnh được thiết kế cho RX. Dù nhìn có vẻ khớp nhưng khả năng chịu áp sẽ bị giảm sút nghiêm trọng.

• Vệ sinh rãnh (groove) kém: Chỉ cần một vết trầy xước hoặc một hạt cát nhỏ trong rãnh cũng đủ để tạo ra đường dẫn rò rỉ dưới áp suất cao.

Hậu quả: Rò rỉ chất độc hại, cháy nổ, hư hỏng mặt bích (phải gia công lại rãnh) và thời gian dừng máy (downtime) gây thiệt hại kinh tế khổng lồ.

Checklist lựa chọn và lắp đặt RTJ flange đúng chuẩn

Checklist chọn mua:

• Áp suất hệ thống có vượt quá Class 600 không?

• Môi trường có yêu cầu độ an toàn tuyệt đối (chống cháy nổ) không?

• Tiêu chuẩn yêu cầu là ASME B16.5 hay API 6A?

• Vật liệu vòng đệm đã mềm hơn vật liệu mặt bích tối thiểu 30-40 Brinell chưa?

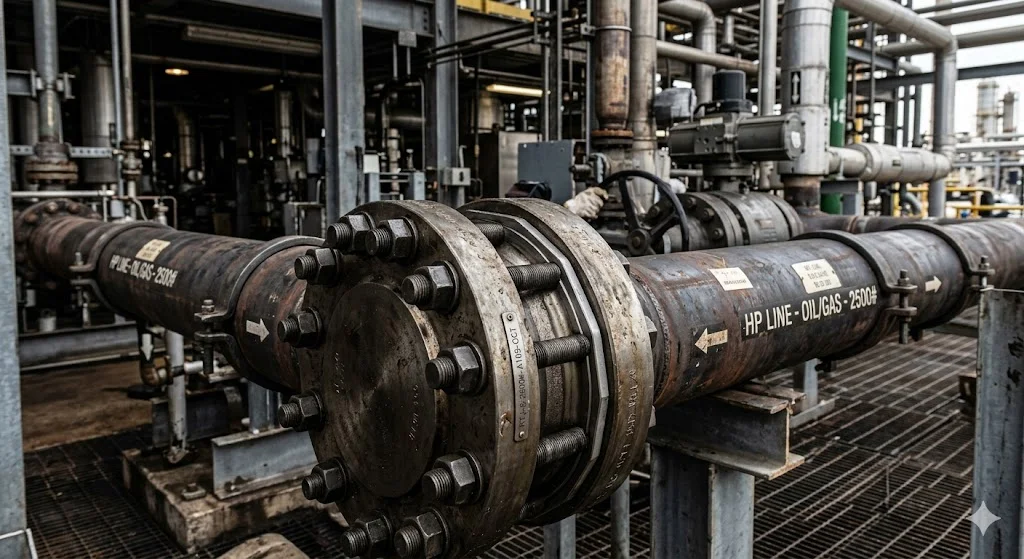

Lưu ý khi lắp đặt:

1. Tuyệt đối không tái sử dụng vòng đệm kim loại cũ.

2. Kiểm tra bề mặt rãnh: Phải sạch bóng, không có vết lõm hoặc rỉ sét.

3. Siết lực theo sơ đồ: Sử dụng cờ lê lực để siết theo hình sao, đảm bảo mặt bích khép lại đồng đều.

4. Căn chỉnh (Alignment): Độ lệch tâm của ống phải ở mức tối thiểu để tránh làm biến dạng vòng đệm không đều.

FAQ - Câu hỏi thường gặp về ring type joint flange

1. Ring type joint flange có tốt hơn RF flange không?

RTJ tốt hơn về khả năng chịu áp suất và nhiệt độ cực cao. Tuy nhiên, nó đắt hơn và khó lắp đặt hơn. Nếu hệ thống của bạn ở Class 150 hay 300, mặt bích RF là lựa chọn kinh tế và đủ dùng.

2. Làm sao biết tôi cần dùng vòng đệm R, RX hay BX?

Vòng đệm R là tiêu chuẩn cơ bản. RX dùng cho áp suất cao hơn và có khả năng tự làm kín. BX chỉ dành cho áp suất cực cao (lên đến 20,000 psi) và yêu cầu thiết kế mặt bích theo API 6A.

3. Tại sao mặt bích RTJ thường được làm từ thép rèn (Forged Steel)?

Bởi vì áp suất mà nó phải chịu đựng rất lớn, thép đúc có thể chứa các lỗ khí (voids) gây nứt vỡ, trong khi thép rèn có cấu trúc tinh thể chặt chẽ và bền bỉ hơn.

4. Có thể dùng RTJ flange cho hệ thống dẫn nước không?

Có thể, nhưng không cần thiết. Chi phí cho một bộ RTJ có thể gấp nhiều lần mặt bích FF hoặc RF thông thường dùng cho hệ nước.

Kết luận

Ring type joint flange là biểu tượng của sự tin cậy trong những môi trường khắc nghiệt nhất. Hiểu đúng về bản chất sealing kim loại và các thông số kỹ thuật của chúng không chỉ giúp bạn bảo vệ hệ thống khỏi những rủi ro rò rỉ mà còn tối ưu hóa chi phí đầu tư dài hạn. Đừng bao giờ thỏa hiệp với an toàn trong những hệ thống áp suất cao bằng cách lựa chọn sai loại mặt bích.
