Mặt Bích Ống Nhựa PVC: Giải Pháp Kết Nối Thông Minh Cho Hệ Thống Đường Ống

Hãy tưởng tượng bạn vừa hoàn thành lắp đặt một hệ thống tưới tiêu hoặc xử lý nước thải bằng ống PVC. Mọi mối nối đều được bôi keo cẩn thận, dán chặt chẽ. Thế nhưng, chỉ sau một thời gian vận hành, tại vị trí kết nối với máy bơm hoặc van chặn, nước bắt đầu rò rỉ li ti rồi thành tia. Bạn cố gắng dán thêm keo nhưng áp lực và sự rung động từ thiết bị khiến mọi nỗ lực trở nên vô ích.

Vấn đề ở đây không nằm ở loại keo bạn dùng, mà nằm ở phương thức kết nối. Trong kỹ thuật piping, tại các điểm giao cắt với thiết bị hoặc các đoạn cần bảo trì thường xuyên, việc dán keo chết là một sai lầm phổ biến. Giải pháp tối ưu, chuyên nghiệp và linh hoạt hơn chính là sử dụng mặt bích ống nhựa PVC. Hiểu rõ về phụ kiện này sẽ giúp bạn xây dựng một hệ thống vận hành bền bỉ, dễ dàng ứng phó với mọi sự cố kỹ thuật.

Mặt bích ống nhựa PVC là gì? Định nghĩa và đặc điểm kỹ thuật

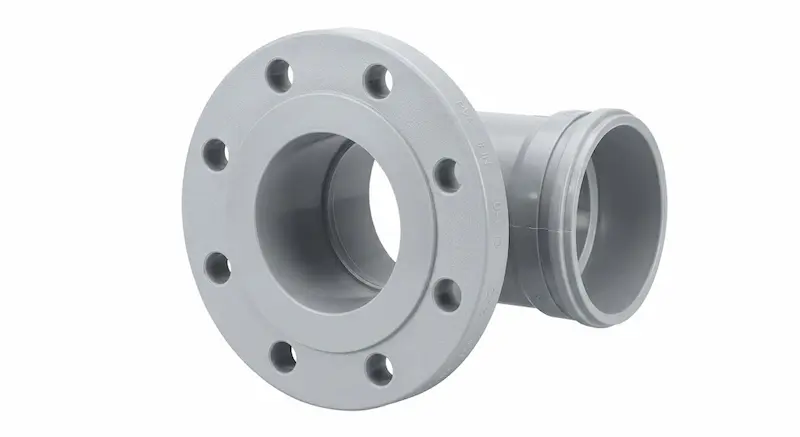

Mặt bích ống nhựa (PVC Flange) là một loại phụ kiện hình tròn hoặc hình vuông (tùy chuẩn), được sử dụng để kết nối các đoạn ống PVC với nhau hoặc kết nối ống nhựa với các thiết bị ngoại vi như van, máy bơm, bồn chứa. Khác với phương pháp dán keo trực tiếp, kết nối bích sử dụng lực ép từ hệ thống bu lông và đai ốc để làm kín.

Đặc điểm nổi bật của mặt bích ống nhựa là trọng lượng cực nhẹ so với các loại mặt bích thép hay inox, giúp giảm tải trọng lên giá đỡ hệ thống. Ngoài ra, khả năng chống ăn mòn hóa học tuyệt vời khiến chúng trở thành lựa chọn số một cho các môi trường có nồng độ axit, kiềm nhẹ hoặc trong hệ thống xử lý nước mặn, nước lợ mà kim loại khó lòng đáp ứng được lâu dài.

Nguyên lý hoạt động của mặt bích PVC: Nghệ thuật làm kín tháo lắp

Nguyên lý cốt lõi của mặt bích ống nhựa  dựa trên sự kết hợp của bộ ba: Mặt bích - Gioăng (Gasket) - Bu lông.

Khi lắp đặt, một vòng đệm (gasket) bằng cao su hoặc vật liệu đàn hồi sẽ được đặt vào giữa hai mặt bích. Khi chúng ta siết chặt các bu lông, lực nén sẽ ép gioăng biến dạng, lấp đầy các khe hở siêu nhỏ trên bề mặt bích, từ đó ngăn chặn chất lỏng thoát ra ngoài.

Bản chất của phương pháp này là tạo ra một kết nối tháo lắp được. Đây là điểm "insight" đắt giá nhất: Trong khi hệ dán keo buộc bạn phải cắt bỏ ống nếu muốn thay van, thì với mặt bích ống nhựa PVC, bạn chỉ cần nới lỏng bu lông để tháo rời thiết bị trong vài phút. Điều này không chỉ tiết kiệm thời gian mà còn bảo vệ tính toàn vẹn của đường ống chính.

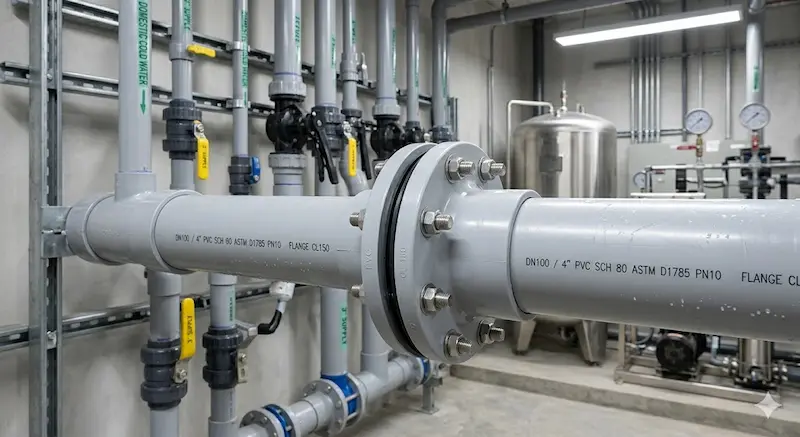

Phân tích chuyên sâu: Phân loại mặt bích ống nhựa

Để chọn đúng loại mặt bích cho công trình, kỹ sư cần phân loại dựa trên cấu tạo và tiêu chuẩn kỹ thuật:

Theo cấu tạo thiết kế

• Mặt bích liền (Integral Flange): Là loại mặt bích được đúc liền khối thành một phụ kiện duy nhất (thường là dạng côn hoặc rắc co bích).

• Mặt bích rời (Loose Flange + Stub End): Gồm một vòng bích rời lồng bên ngoài một đầu ống được loe (Stub end). Loại này cực kỳ linh hoạt vì có thể xoay vòng bích để căn chỉnh lỗ bu lông dễ dàng mà không phụ thuộc vào hướng ống.

Theo kiểu kết nối ống

• Dán keo (Socket): Đầu ống được đưa vào trong mặt bích và dán bằng keo chuyên dụng. Đây là loại phổ biến nhất cho ống PVC.

• Nối ren (Threaded): Mặt bích có ren trong để vặn vào đầu ống đã tiện ren, thường dùng cho các hệ thống nhỏ hoặc cần tháo rời hoàn toàn phụ kiện.

Theo tiêu chuẩn quốc tế

Mỗi quốc gia hoặc khu vực thường áp dụng một tiêu chuẩn lỗ bu lông khác nhau:

• JIS (Nhật Bản): Phổ biến nhất tại Việt Nam (JIS 10K).

• ANSI/ASME (Mỹ): Dùng cho các dự án có vốn đầu tư nước ngoài hoặc tiêu chuẩn cao.

• DIN (Đức/Châu Âu): Thường gặp trong các thiết bị nhập khẩu từ EU.

Thông số kỹ thuật quan trọng khi chọn mặt bích PVC

Khi chọn mua mặt bích ống nhựa, bạn tuyệt đối không được bỏ qua các thông số sau để tránh hiện tượng "râu ông nọ chắp cằm bà kia":

1. Đường kính danh nghĩa (DN): Tương ứng với kích thước ống (ví dụ DN90 cho ống phi 90mm).

2. Áp suất làm việc (PN): Thường là PN10 hoặc PN16. Hãy nhớ rằng nhựa PVC có giới hạn áp suất thấp hơn nhiều so với thép.

3. Nhiệt độ vận hành: Nhựa PVC thông thường (uPVC) chỉ chịu được nhiệt độ dưới 60°C. Nếu hệ thống dẫn nước nóng, bạn phải chuyển sang nhựa PVC-C hoặc mặt bích kim loại.

4. Vật liệu: uPVC (không hóa dẻo), PVC-U hoặc PVC-C (chịu nhiệt cao hơn).

5. Số lỗ bu lông và PCD: Đường kính vòng tròn đi qua tâm các lỗ bu lông (PCD) phải khớp tuyệt đối giữa hai mặt bích kết nối.

So sánh mặt bích PVC vs Mặt bích kim loại: Khi nào chọn nhựa?

Nhiều người thắc mắc: "Tại sao không dùng mặt bích thép cho chắc chắn?". Bảng so sánh dưới đây sẽ trả lời lý do:

Giải thích chuyên sâu: PVC không chịu được nhiệt độ và áp suất cực cao do cấu trúc polyme dễ bị biến dạng. Tuy nhiên, trong các ứng dụng tưới tiêu, xử lý nước sạch hay hóa chất nhẹ, mặt bích PVC lại ưu việt hơn vì nó không bao giờ bị oxy hóa, đảm bảo nguồn nước luôn sạch và chi phí bảo trì gần như bằng không.

Ứng dụng thực tế: Những vị trí bắt buộc dùng mặt bích PVC

Trong thực tế, mặt bích ống nhựa không chỉ dùng để nối ống, mà là "nút thắt" thông minh ở các vị trí:

• Kết nối máy bơm: Giúp tháo máy bơm ra để sửa chữa mà không cần cắt ống.

• Hệ thống xử lý nước thải & hóa chất: Dùng tại các điểm kết nối van nhựa, đồng hồ đo lưu lượng.

• Hồ bơi & Công viên nước: Chống lại sự ăn mòn của Clo trong nước hồ bơi cực kỳ hiệu quả.

• Nuôi trồng thủy sản: Đặc biệt là nuôi tôm công nghệ cao, nơi mặt bích nhựa giúp nước không bị nhiễm kim loại nặng từ rỉ sét.

Sai lầm thường gặp dẫn đến hỏng hệ thống

Đừng để một phụ kiện nhỏ làm hỏng cả công trình lớn. Hãy tránh các lỗi sau:

1. Siết bu lông quá tay: Nhựa có tính giòn. Nếu siết quá mạnh hoặc không đều lực, mặt bích sẽ bị nứt ngay tại lỗ bu lông.

2. Dùng sai gasket: Sử dụng gioăng quá cứng khiến bạn phải siết lực mạnh hơn mới kín, dẫn đến nứt bích. Hãy ưu tiên gioăng cao su mềm EPDM.

3. Lắp lệch tâm (Misalignment): Hai đầu ống không thẳng hàng nhưng vẫn cố siết bích sẽ tạo ra ứng suất kéo liên tục, gây nứt vỡ sau vài ngày sử dụng.

4. Dùng sai nhiệt độ: Dùng bích uPVC cho đường ống nước nóng năng lượng mặt trời sẽ khiến bích bị mềm và biến dạng, gây rò rỉ tức thì.

Checklist chọn và lắp đặt mặt bích ống nhựa  đúng kỹ thuật

5 bước chọn mặt bích:

• Xác định đúng đường kính ngoài của ống PVC đang dùng.

• Kiểm tra áp suất hệ thống (không vượt quá PN10 cho dân dụng).

• Xác định tiêu chuẩn thiết bị kết nối (Van đó là JIS hay ANSI?).

• Chọn loại bích rời nếu cần căn chỉnh lỗ bu lông linh hoạt.

• Chọn vật liệu phù hợp với hóa chất đi trong ống.

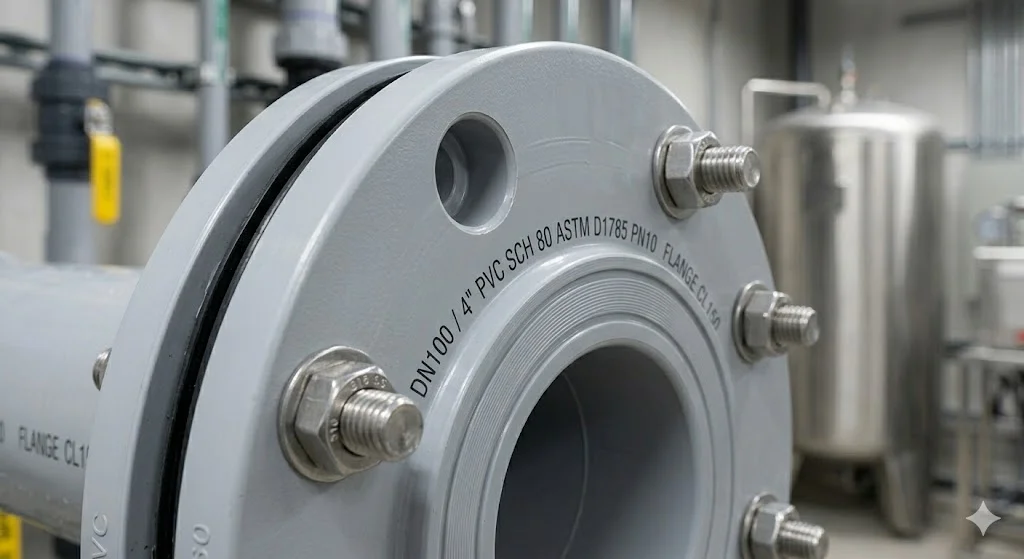

Lưu ý lắp đặt chuyên gia:

• Siết lực đối xứng: Luôn siết theo hình sao hoặc đối xứng qua tâm để lực ép đều.

• Dùng vòng đệm phẳng (Washer): Luôn dùng long đền phẳng cho cả đầu bu lông và đai ốc để phân tán lực ép lên bề mặt nhựa.

• Sử dụng keo dán chuẩn: Đảm bảo bề mặt dán sạch, khô và dùng loại keo PVC chất lượng cao.

FAQ - Những câu hỏi thường gặp về mặt bích PVC

1. Mặt bích ống nhựa pvc có chịu được áp suất cao không?

Thường chỉ chịu được tối đa 10-16 bar (PN10-PN16). Với áp suất cao hơn, bạn nên cân nhắc chuyển sang bích thép bọc nhựa hoặc bích inox.

2. Tôi có thể nối mặt bích PVC với mặt bích thép không?

Hoàn toàn được, miễn là chúng có cùng tiêu chuẩn lỗ (ví dụ cùng chuẩn JIS 10K). Tuy nhiên, hãy lưu ý lực siết của bích thép có thể làm hỏng bích nhựa nếu không cẩn thận.

3. Tại sao nên dùng mặt bích rời thay vì mặt bích liền?

Mặt bích rời cho phép bạn xoay vòng lỗ bu lông thoải mái để khớp với lỗ của van/máy bơm mà không cần quan tâm đến hướng xoay của ống khi dán keo.

4. Tuổi thọ của mặt bích nhựa PVC là bao lâu?

Trong môi trường nước sạch và không tiếp xúc trực tiếp dưới ánh nắng gắt liên tục, chúng có thể bền bỉ trên 20 năm.

Kết luận

Sử dụng mặt bích ống nhựa  không chỉ đơn thuần là nối các đoạn ống lại với nhau, mà đó là tư duy thiết kế hệ thống có tính toán đến tương lai bảo trì và vận hành. Một lựa chọn đúng đắn ngay từ đầu sẽ giúp bạn tránh được những phiền toái rò rỉ và tiết kiệm hàng tá chi phí sửa chữa sau này.

Hãy chọn loại mặt bích phù hợp với tiêu chuẩn kỹ thuật và lắp đặt đúng quy trình để hệ thống của bạn đạt hiệu suất cao nhất.
