Khớp Nối Mềm Nối Bích: Giải Pháp Chống Rung Và Bảo Vệ Đường Ống Tối Ưu

Trong các hệ thống kỹ thuật hiện đại, tình trạng đường ống bị rung lắc dữ dội, phát ra tiếng ồn khó chịu hay đột ngột xuất hiện các vết nứt, rò rỉ tại điểm nối bích là những dấu hiệu cảnh báo nguy hiểm. Nguyên nhân cốt lõi thường nằm ở việc hệ thống thiếu khả năng co giãn và hấp thụ xung lực từ máy bơm hoặc sự thay đổi nhiệt độ. Khớp nối mềm nối bích chính là "cứu cánh" kỹ thuật giải quyết triệt để vấn đề này. Tuy nhiên, đây lại là thiết bị dễ bị lựa chọn sai nhất do sự phức tạp về tiêu chuẩn mặt bích và đặc tính vật liệu, dẫn đến những sự cố đáng tiếc sau khi lắp đặt.

Khớp Nối Mềm Nối Bích Là Gì?

Khớp nối mềm nối bích (Flanged Flexible Joint) là thiết bị trung gian được thiết kế để kết nối hai đoạn đường ống hoặc giữa đường ống với thiết bị (máy bơm, van) thông qua kiểu kết nối mặt bích. Khác với các loại ống nối cứng, thiết bị này có cấu tạo đặc biệt cho phép co giãn, uốn cong và hấp thụ các chấn động cơ học phát sinh trong quá trình vận hành.

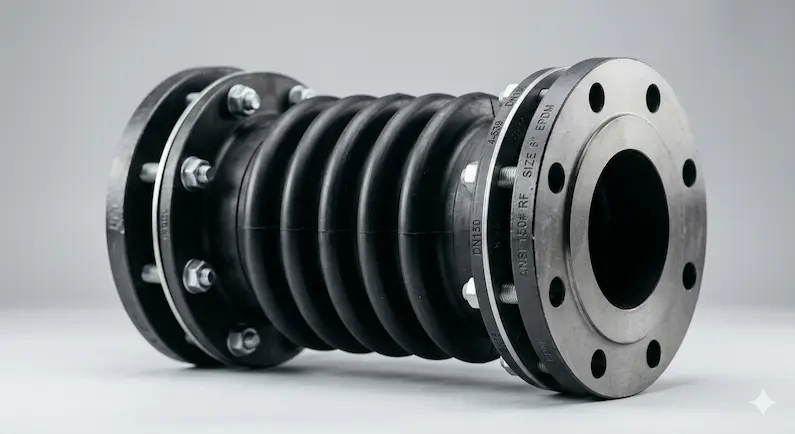

Cấu tạo của một khớp nối mềm tiêu chuẩn bao gồm ba thành phần chính:

• Thân khớp nối: Thường làm từ cao su tổng hợp (EPDM, NBR) hoặc inox (thép không gỉ) dạng ống luồn. Đây là bộ phận trực tiếp chịu đàn hồi.

• Mặt bích: Được chế tạo từ thép mạ kẽm, inox 304 hoặc 316, đóng vai trò kết nối chặt chẽ với hệ thống đường ống.

• Lớp gia cường: Đối với khớp cao su, bên trong thường có lớp vải nylon hoặc sợi thép để tăng khả năng chịu áp lực mà vẫn giữ được độ linh hoạt.

Nguyên Lý Hoạt Động Của Khớp Nối Mềm

Cơ chế vận hành của khớp nối mềm nối mặt bích dựa trên tính đàn hồi của vật liệu và khả năng biến dạng hình học linh hoạt. Khi máy bơm khởi động hoặc thay đổi dòng chảy, các xung lực rung động sẽ truyền dọc theo đường ống. Tại đây, phần thân mềm của khớp nối sẽ đóng vai trò như một "giảm chấn", hấp thụ toàn bộ năng lượng rung động đó thay vì để chúng truyền trực tiếp đến các mối nối cứng hoặc thiết bị nhạy cảm.

Cụ thể, khớp nối vận hành qua ba cơ chế:

1. Giãn nở theo trục (Axial Movement): Co lại hoặc giãn ra khi đường ống thay đổi chiều dài do nhiệt độ.

2. Lệch tâm (Lateral Movement): Cho phép các đoạn ống không hoàn toàn thẳng hàng vẫn có thể kết nối an toàn.

3. Độ lệch góc (Angular Movement): Hấp thụ các chuyển động uốn cong tại các điểm cua hoặc khớp nối.

Nếu không có thiết bị này, lực truyền trực tiếp từ máy bơm sẽ gây ra hiện tượng mỏi vật liệu, dẫn đến nứt vỡ đường ống hoặc làm hỏng phớt máy bơm chỉ sau một thời gian ngắn sử dụng.

Phân Loại Khớp Nối Mềm Nối Mặt Bích Phổ Biến

Để tối ưu hóa chi phí và hiệu quả, việc phân loại khớp nối là bước cực kỳ quan trọng:

Theo vật liệu cấu tạo

• Khớp nối mềm cao su (EPDM, NBR): Loại phổ biến nhất cho hệ thống nước, HVAC. Ưu điểm là giá thành rẻ, khả năng giảm chấn và tiêu âm tuyệt vời. Tuy nhiên, khả năng chịu nhiệt và hóa chất có giới hạn.

• Khớp nối mềm inox (Kim loại): Dùng cho môi trường nhiệt độ cao, áp suất cực lớn hoặc hóa chất ăn mòn. Độ bền cơ học rất cao nhưng khả năng tiêu âm kém hơn cao su.

• Khớp nối PTFE: Chuyên dụng cho các hệ thống thực phẩm, dược phẩm hoặc hóa chất đặc biệt nhờ tính trơ hóa học tuyệt đối.

Theo cấu tạo hình học

• Khớp nối 1 bi (Single Sphere): Thiết kế đơn giản, độ bền cao, phù hợp không gian hẹp.

• Khớp nối 2 bi (Double Sphere): Cho phép biên độ co giãn lớn hơn, giảm rung hiệu quả hơn nhưng cần không gian lắp đặt dài hơn.

• Có ty chống giãn (Control Rods): Phụ kiện đi kèm giúp giới hạn độ giãn của khớp, ngăn ngừa việc khớp bị kéo giãn quá mức dẫn đến nổ hoặc hỏng khi áp lực hệ thống tăng đột biến.

Thông Số Kỹ Thuật Cần Biết

Khi lựa chọn khớp nối mềm nối mặt bích, bạn không thể bỏ qua các thông số kỹ thuật định danh sau:

• Kích cỡ (DN): Từ DN50 đến DN1000+, phải khớp hoàn toàn với kích thước đường ống hiện tại.

• Áp lực làm việc: Phổ biến là PN10, PN16, PN25. Bạn cần chọn khớp nối có áp suất định mức cao hơn áp suất vận hành thực tế của hệ thống.

• Tiêu chuẩn mặt bích: Đây là "điểm yếu" khiến nhiều người mua nhầm. Các tiêu chuẩn như JIS (Nhật Bản), DIN (Đức), ANSI (Mỹ) có khoảng cách lỗ bu-lông và số lượng lỗ khác nhau. Sai tiêu chuẩn bích đồng nghĩa với việc không thể lắp đặt.

• Biên độ co giãn: Các thông số về độ giãn dài, độ nén và độ lệch tâm cần được tính toán dựa trên sự giãn nở nhiệt của vật liệu ống.

So Sánh Khớp Nối Mềm Nối Mặt Bích Với Nối Ren

Nhiều khách hàng phân vân giữa việc dùng nối bích hay nối ren. Bảng so sánh dưới đây sẽ làm rõ:

Kết luận: Nối bích là lựa chọn bắt buộc cho các hệ thống quy mô lớn, áp lực cao và đòi hỏi sự ổn định lâu dài.

Tại Sao Khớp Nối Mềm Lại Quan Trọng?

Việc lắp đặt khớp nối mềm nối mặt bích không chỉ là một yêu cầu kỹ thuật mà còn là một khoản đầu tư thông minh cho hệ thống:

1. Bảo vệ thiết bị đắt tiền: Giảm thiểu rung động truyền từ máy bơm vào các van điện từ, van một chiều, giúp các thiết bị này hoạt động ổn định.

2. Giảm chi phí bảo trì: Hạn chế tình trạng rò rỉ tại các mối nối cứng, từ đó giảm thiểu nhân công và vật tư sửa chữa định kỳ.

3. Triệt tiêu tiếng ồn: Đặc biệt quan trọng trong các tòa nhà, chung cư hoặc văn phòng, nơi tiếng ồn từ trạm bơm có thể gây ảnh hưởng đến sinh hoạt.

4. Tăng tuổi thọ hệ thống: Giúp đường ống "thở" được trước những biến động về nhiệt độ và áp suất, ngăn ngừa hiện tượng vỡ ống đột ngột.

Khi Nào Cần Dùng Khớp Nối Mềm Nối Mặt Bích?

Bạn nên ưu tiên sử dụng thiết bị này trong các kịch bản sau:

• Hệ thống HVAC: Kết nối máy làm lạnh (Chiller) và tháp giải nhiệt.

• Hệ thống PCCC: Bảo vệ cụm bơm chữa cháy công suất lớn.

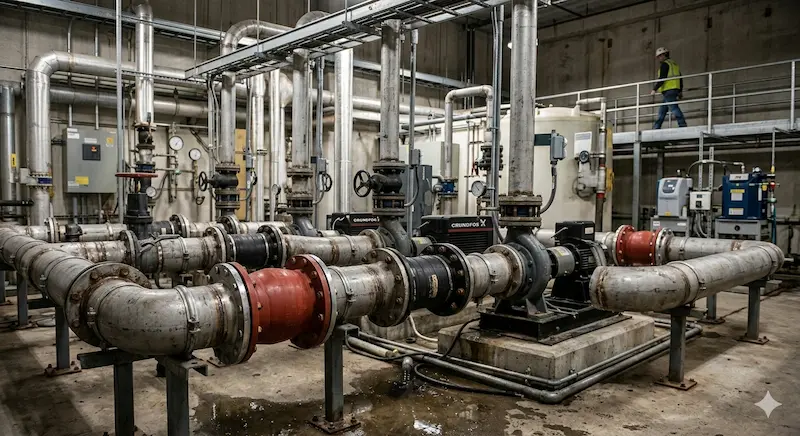

• Cấp thoát nước: Lắp đặt tại các trạm xử lý nước thải, nhà máy cấp nước sạch.

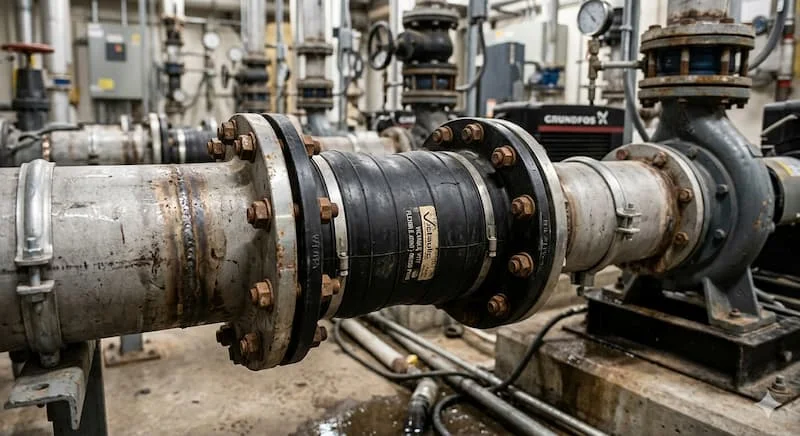

• Vị trí lắp đặt: Luôn lắp ở đầu hút và đầu đẩy của máy bơm, hoặc trước và sau các cụm van quan trọng trên đường ống dài.

Sai Lầm Thường Gặp Khi Chọn Khớp Nối Mềm

Nhiều dự án gặp sự cố do mắc phải các lỗi sơ đẳng sau:

• Chọn sai vật liệu: Dùng khớp cao su EPDM cho môi trường có dầu, khiến cao su bị trương nở và mủn sau vài tuần.

• Không tính đến áp lực đỉnh: Hệ thống vận hành ở PN16 nhưng lại chọn khớp PN10 để tiết kiệm chi phí, dẫn đến nổ khớp khi có hiện tượng búa nước.

• Bỏ qua tiêu chuẩn bích: Mua khớp tiêu chuẩn JIS trong khi mặt bích ống lại là DIN, dẫn đến việc phải khoan lại lỗ hoặc thay mới toàn bộ.

• Thiếu ty chống giãn: Với các hệ thống áp lực cao, việc thiếu ty chống giãn khiến khớp bị kéo căng quá mức, làm mất khả năng đàn hồi và dễ đứt gãy.

Cách Chọn Khớp Nối Mềm Nối Mặt Bích Chuẩn Kỹ Thuật

Để đảm bảo chọn được sản phẩm ưng ý, hãy tuân thủ Checklist dưới đây:

1. Xác định kích thước (DN): Phải đo chính xác đường kính trong của ống.

2. Xác định môi chất: Nước sạch, nước thải, dầu hay hóa chất? (Chọn EPDM cho nước, NBR cho dầu, Inox cho nhiệt độ cao).

3. Áp suất và Nhiệt độ: Luôn chọn dư 10–20% so với thông số tối đa của hệ thống để đảm bảo hệ số an toàn.

4. Tiêu chuẩn mặt bích: Kiểm tra xem bích hiện tại là JIS 10K, BS4504 hay ANSI 150 để chọn khớp tương ứng.

5. Vị trí lắp: Nếu lắp trên cao hoặc nơi có rung động mạnh, bắt buộc phải có bộ ty chống giãn đi kèm.

Câu Hỏi Thường Gặp (FAQ)

1. Khớp nối mềm nối bích có bền không?

Độ bền phụ thuộc lớn vào vật liệu và môi trường. Nếu chọn đúng loại và lắp đặt chuẩn, tuổi thọ có thể kéo dài từ 5–10 năm.

2. Có dùng khớp nối mềm cao su cho nước nóng được không?

Có thể dùng nếu đó là dòng cao su EPDM chịu nhiệt (lên đến 120°C). Tuy nhiên, nếu nhiệt độ cao hơn, bạn nên chuyển sang dùng khớp nối mềm inox.

3. Khi nào cần sử dụng ty chống giãn?

Khi khớp nối được lắp đặt trong hệ thống có áp suất cao (thường từ PN16 trở lên) hoặc trên các đoạn đường ống dài mà không có bệ đỡ cố định chắc chắn.

4. Bao lâu thì cần kiểm tra và thay thế?

Nên kiểm tra định kỳ 6 tháng một lần để phát hiện các vết nứt bề mặt. Thông thường, nên thay thế sau mỗi 2–5 năm tùy vào tần suất hoạt động.

Kết Luận

Khớp nối mềm nối mặt bích không đơn giản chỉ là một linh kiện nối ống, mà là "túi khí" bảo vệ sự an toàn cho toàn bộ công trình của bạn. Việc hiểu rõ nguyên lý, thông số và cách lựa chọn sẽ giúp bạn tiết kiệm hàng triệu đồng chi phí sửa chữa và vận hành sau này.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về khớp nối mềm nối bích !
