Union DN50: Giải Pháp Kết Nối Linh Hoạt Và Tối Ưu Bảo Trì Đường Ống

Hãy tưởng tượng hệ thống đường ống DN50 của bạn gặp sự cố rò rỉ ngay tại vị trí máy bơm, và bạn cần tháo rời một đoạn ống để bảo trì. Nếu hệ thống đang sử dụng các mối nối cứng (như nối ren trực tiếp hoặc nối hàn), bạn sẽ buộc phải cắt bỏ đoạn ống, sau đó thực hiện hàn hoặc tiện ren lại từ đầu. Quá trình này không chỉ tốn thời gian mà còn gây gián đoạn vận hành kéo dài, đẩy chi phí nhân công lên cao.

Vấn đề cốt lõi ở đây là thiếu một điểm kết nối linh hoạt có khả năng tháo rời nhanh chóng. Giải pháp tối ưu nhất cho tình huống này chính là sử dụng union DN50 (hay còn gọi là rắc co). Đây là một phụ kiện tuy nhỏ nhưng lại đóng vai trò "chốt chặn" chiến lược, ảnh hưởng trực tiếp đến hiệu suất vận hành và tính thuận tiện trong bảo trì toàn bộ hệ thống đường ống. Trong bài viết này, chúng ta sẽ phân tích sâu lý do tại sao union DN50 lại là lựa chọn không thể thay thế cho các công trình hiện đại.

Union DN50 Là Gì?

Union DN 50 là một loại phụ kiện đường ống đặc biệt, được thiết kế để kết nối hai đoạn ống có cùng kích thước danh định DN50 một cách chắc chắn nhưng vẫn đảm bảo tính linh động cao. Khác với các loại măng xông nối ren thông thường, union cho phép người thợ tháo rời hoặc lắp đặt lại hai đầu ống mà không cần phải xoay chuyển bất kỳ đoạn ống nào.

Để hiểu rõ về quy cách, bạn cần lưu ý các thông số định danh của union DN 50:

• Kích thước danh định: DN50 tương đương với đường kính ngoài (OD) xấp xỉ 60.3 mm đối với ống thép và tương ứng với hệ inch là 2 inch.

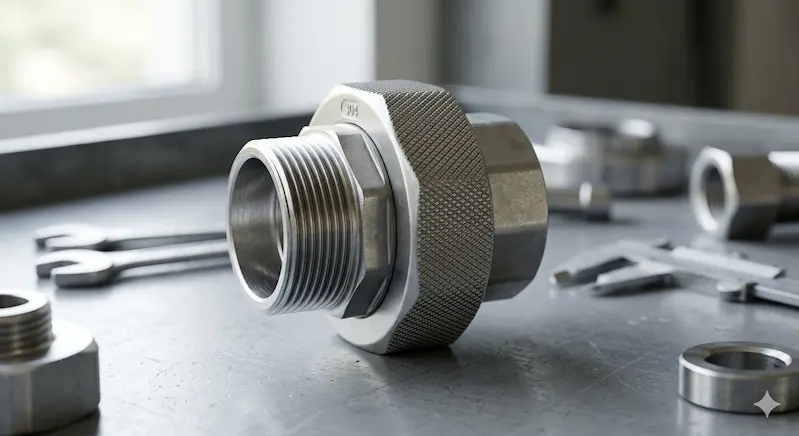

• Cấu tạo: Một bộ union tiêu chuẩn bao gồm 3 bộ phận tách biệt: 2 đầu nối (thường là đầu ren trong hoặc đầu hàn) và 1 đai siết (nut) ở giữa đóng vai trò ép chặt hai đầu nối lại với nhau.

Nguyên Lý Hoạt Động Của Union

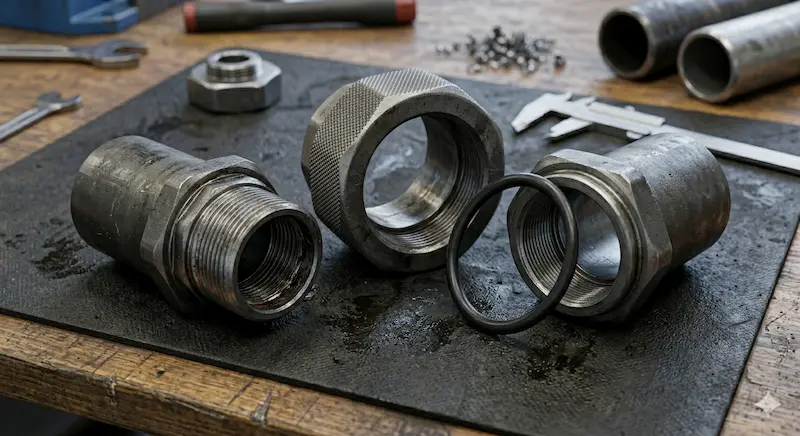

Cơ chế vận hành của union DN 50 dựa trên sự tách biệt giữa phần kết nối ống và phần liên kết cơ học. Hai đầu nối của rắc co được gắn cố định vào hai đầu ống bằng phương pháp hàn hoặc vặn ren. Khi cần kết nối, đai siết (nut) sẽ được vặn vào ren của một đầu nối và ép chặt đầu nối còn lại vào một mặt phẳng tiếp xúc (thường có gioăng làm kín).

Khả năng tháo lắp linh hoạt này mang lại lợi ích cực lớn:

• Tháo rời độc lập: Bạn có thể nhấc một thiết bị (như van hoặc máy bơm) ra khỏi hệ thống chỉ bằng cách nới lỏng đai siết rắc co, thay vì phải tháo dỡ toàn bộ đường ống từ đầu nguồn.

• Tiết kiệm chi phí: Giảm thiểu tối đa thời gian dừng máy và cắt giảm chi phí nhân công bảo trì định kỳ.

Phân Loại Union DN 50 Phổ Biến

Tùy thuộc vào môi chất và áp suất vận hành, union DN 50 được sản xuất với nhiều loại vật liệu và kiểu kết nối khác nhau:

Phân loại theo vật liệu

• Inox (304, 316): Là dòng cao cấp nhất, có khả năng chống ăn mòn tuyệt vời, chịu được hóa chất và nhiệt độ cao. Thường dùng trong ngành thực phẩm, dược phẩm hoặc xử lý nước thải.

• Thép mạ kẽm: Phổ biến trong hệ thống phòng cháy chữa cháy và cấp nước dân dụng nhờ độ bền cơ học tốt và giá thành phải chăng.

• Nhựa (PVC, uPVC, PPR): Ưu điểm là trọng lượng nhẹ, không bị gỉ sét và giá rẻ, phù hợp cho các hệ thống tưới tiêu hoặc cấp nước sinh hoạt áp lực thấp.

Phân loại theo kiểu kết nối

• Threaded Union (Nối ren): Sử dụng các tiêu chuẩn ren như BSPT hoặc NPT, cực kỳ thuận tiện cho việc tháo lắp bằng tay hoặc mỏ lết.

• Welded Union (Nối hàn): Hai đầu nối được thiết kế để hàn trực tiếp vào ống (socket weld), dùng cho các hệ thống yêu cầu độ kín khít và chịu áp lực cực cao.

Thông Số Kỹ Thuật Union DN 50

Để đảm bảo an toàn kỹ thuật, việc lựa chọn union DN 50 phải dựa trên các thông số định chuẩn sau:

• Kích thước chuẩn: DN50 / 2 inch.

• Áp lực làm việc: Phổ biến nhất là PN10, PN16, và đối với các dòng thép đúc áp lực cao có thể lên đến PN25 hoặc hơn.

• Tiêu chuẩn ren: Đây là điểm cần lưu ý kỹ. Ren BSP (chuẩn Anh) và ren NPT (chuẩn Mỹ) có bước ren và góc ren khác nhau. Sai tiêu chuẩn ren sẽ dẫn đến việc không thể lắp khít hoặc gây rò rỉ nghiêm trọng.

So Sánh Union DN 50 Với Các Kiểu Nối Khác

Hãy nhìn vào bảng so sánh dưới đây để thấy sự ưu việt của union trong những trường hợp cụ thể:

Kết luận: Mặc dù chi phí đầu tư ban đầu cho union DN 50 cao hơn măng xông, nhưng giá trị về mặt vận hành và tiết kiệm thời gian bảo trì là hoàn toàn vượt trội.

Tại Sao Nên Dùng Union DN 50 Thay Vì Nối Cứng?

Trong lắp đặt công nghiệp, "nối cứng" (sử dụng măng xông hoặc hàn chết) thường tạo ra một hệ thống thiếu tính tùy biến. Khi một mắt xích trong hệ thống bị hỏng, bạn sẽ phải đối mặt với:

1. Thời gian bảo trì kéo dài: Phải tháo dỡ rất nhiều linh kiện phụ trợ chỉ để tiếp cận điểm hỏng.

2. Rủi ro hư hỏng ống: Việc cắt và nối lại ống nhiều lần sẽ làm giảm độ dày và độ bền của ống tại điểm đó.

3. Linh hoạt vận hành: Union DN 50 cho phép bạn thay đổi cấu trúc đường ống hoặc nâng cấp thiết bị một cách dễ dàng mà không làm ảnh hưởng đến các phần còn lại của hệ thống.

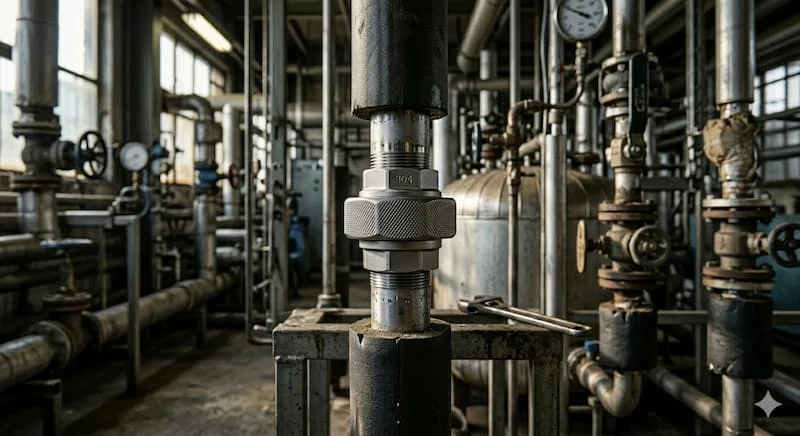

Khi Nào Nên Sử Dụng Union DN 50?

Bạn nên bố trí union DN 50 tại các vị trí chiến lược sau:

• Gần máy bơm: Đây là thiết bị thường xuyên cần bảo trì hoặc thay phớt, bạc đạn.

• Trước và sau các cụm van điều khiển: Giúp tháo van để vệ sinh hoặc kiểm định mà không cần dừng toàn bộ dây chuyền.

• Các hệ thống lọc nước, HVAC: Những nơi thường xuyên phải tháo lõi lọc hoặc vệ sinh đường ống định kỳ.

Sai Lầm Thường Gặp Khi Dùng Union DN 50

Dù là phụ kiện dễ lắp đặt, nhưng nếu mắc phải những sai lầm sau, union DN 50 sẽ trở thành nguồn cơn của sự cố:

• Chọn sai vật liệu: Dùng union nhựa cho hệ thống nước nóng hoặc inox 304 cho môi trường axit đặc (lẽ ra phải dùng 316) khiến phụ kiện nhanh hỏng.

• Lắp lệch tâm: Khi hai đầu ống không đồng tâm, việc cố tình siết chặt đai sẽ làm nứt đai siết hoặc gây rò rỉ dù đã có gioăng.

• Siết quá lực: Nhiều thợ kỹ thuật cố gắng siết thật mạnh đai rắc co bằng dụng cụ chuyên dụng, dẫn đến cháy ren hoặc biến dạng gioăng làm kín bên trong.

Cách Chọn Union DN 50 Chuẩn Kỹ Thuật

Để hệ thống vận hành trơn tru, hãy tuân thủ Checklist sau khi chọn mua:

1. Xác định môi chất: Nước sạch, hóa chất, dầu hay khí nén để chọn vật liệu phù hợp (Inox, Nhựa hay Thép).

2. Kiểm tra áp lực và nhiệt độ: Đảm bảo thông số PN của union cao hơn áp lực thực tế của hệ thống.

3. Đồng nhất tiêu chuẩn ren: Nếu ống của bạn dùng ren NPT, hãy chắc chắn union cũng là ren NPT.

4. Vị trí lắp đặt: Nếu vị trí có độ rung lớn, hãy ưu tiên các loại union có gioăng cao su hoặc gioăng chì chịu lực cao.

Tip chuyên gia: Luôn sử dụng băng tan (cao su non) hoặc keo dán ren chuyên dụng đối với loại nối ren để tăng cường độ kín khít ở hai đầu nối ống.

Câu Hỏi Thường Gặp (FAQ)

1. Union DN50 có phải là loại 2 inch không?

Đúng, trong các tiêu chuẩn kỹ thuật đường ống, DN50 tương đương với kích thước 2 inch theo hệ Anh/Mỹ.

2. Union DN 50 chịu được áp suất bao nhiêu?

Tùy thuộc vào vật liệu và tiêu chuẩn sản xuất. Thông thường các loại union inox/thép mạ kẽm chịu được PN10 đến PN25 (10-25 bar).

3. Có bị rò rỉ tại vị trí rắc co không?

Nếu được lắp đúng kỹ thuật, đồng tâm và gioăng làm kín còn tốt, union sẽ đảm bảo độ kín khít tuyệt đối.

Kết Luận

Sử dụng union DN 50 là một giải pháp kỹ thuật thông minh giúp hệ thống đường ống trở nên linh hoạt và dễ dàng quản lý hơn. Việc chọn đúng vật liệu và tiêu chuẩn kết nối không chỉ giúp bạn tối ưu hóa chi phí vận hành mà còn ngăn ngừa những rủi ro rò rỉ không đáng có.
