Flange UNI 6093: Tiêu chuẩn mặt bích Ý và những lưu ý kỹ thuật quan trọng

Trong quá trình triển khai các dự án công nghiệp sử dụng thiết bị nhập khẩu từ Châu Âu, một tình huống "dở khóc dở cười" thường xuyên xảy ra: Các kỹ sư đặt mua mặt bích theo tiêu chuẩn phổ biến nhưng khi đưa vào lắp đặt lại không khớp lỗ bulong với thiết bị chính. Nguyên nhân không nằm ở sai sót gia công, mà nằm ở sự nhầm lẫn giữa các hệ tiêu chuẩn tương đồng như DIN (Đức) và mặt bích UNI 6093 (Ý).

Mặc dù flange UNI 6093 ít phổ biến hơn các hệ JIS hay ANSI tại thị trường Việt Nam, nhưng đây lại là tiêu chuẩn bắt buộc trong các dây chuyền sản xuất có nguồn gốc từ Ý hoặc các quốc gia Nam Âu. Việc hiểu sai bản chất tiêu chuẩn này có thể dẫn đến lỗi hệ thống nghiêm trọng, gây lãng phí chi phí và đình trệ tiến độ. Bài viết này sẽ phân tích chuyên sâu giúp bạn nắm vững kiến thức về tiêu chuẩn UNI 6093 để đưa ra lựa chọn chính xác nhất.

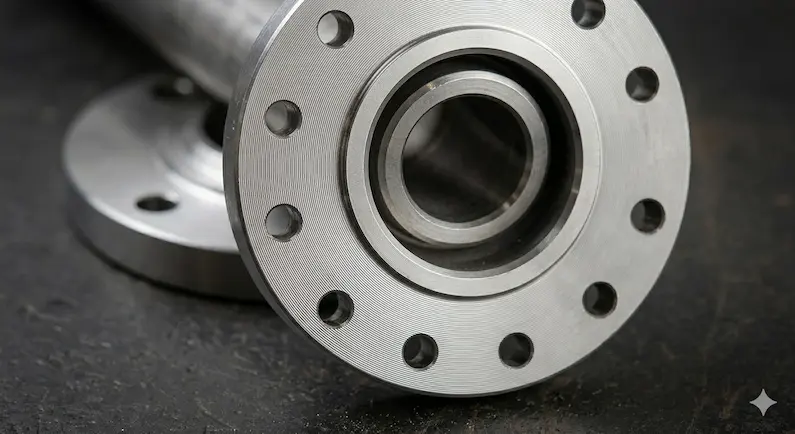

Flange UNI 6093 là gì?

Flange UNI 6093 là tiêu chuẩn mặt bích được quy định bởi Ente Nazionale Italiano di Unificazione (Hội đồng Tiêu chuẩn hóa Quốc gia Ý). Tiêu chuẩn này thiết lập các quy tắc nghiêm ngặt về kích thước hình học, số lượng lỗ bulong, khả năng chịu áp suất và cấu tạo vật liệu của mặt bích dùng trong các hệ thống đường ống công nghiệp.

Về cơ bản, tiêu chuẩn này giúp đảm bảo tính đồng bộ tuyệt đối giữa các bộ phận kết nối như van, máy bơm và đường ống trong cùng một hệ thống. Nếu một thiết bị được đóng dấu "UNI 6093", điều đó có nghĩa là nó tuân thủ các thông số kỹ thuật đặc thù của Ý, vốn có những điểm khác biệt tinh tế so với hệ tiêu chuẩn chung của Châu Âu (EN) hiện nay.

Nguồn gốc & bản chất tiêu chuẩn UNI 6093

Để hiểu tại sao chúng ta cần quan tâm đến mặt bích UNI 6093, cần nhìn lại lịch sử của tiêu chuẩn hóa tại Châu Âu. UNI (Ente Nazionale Italiano di Unificazione) là một tổ chức tư nhân phi lợi nhuận thực hiện các hoạt động tiêu chuẩn hóa trong tất cả các lĩnh vực công nghiệp tại Ý.

UNI và mối liên hệ với hệ thống tiêu chuẩn Châu Âu

Trước khi tiêu chuẩn Châu Âu (EN) trở nên thống nhất, mỗi quốc gia như Đức (DIN), Pháp (AFNOR) hay Ý (UNI) đều có hệ thống riêng. UNI 6093 áp dụng chủ yếu cho các loại mặt bích thép (Carbon Steel) và thép không gỉ (Stainless Steel).

👉 Insight chuyên gia: Thực tế, nhiều tiêu chuẩn EN hiện đại được xây dựng dựa trên nền tảng của các tiêu chuẩn quốc gia như UNI. Tuy nhiên, trong các nhà máy cũ hoặc các thiết bị đặc chủng của Ý, mã hiệu UNI 6093 vẫn được duy trì như một chứng chỉ về độ chính xác và tính tương thích lịch sử.

Bảng thông số mặt bích UNI 6093 chi tiết

Việc nắm rõ bảng thông số kỹ thuật là "chìa khóa" để bạn không mua nhầm hàng. Dưới đây là các thông số cơ bản cho các kích thước phổ biến của mặt bích UNI 6093 (thường áp dụng cho cấp áp suất PN10 - PN16):

(Lưu ý: Số lỗ bulong có thể thay đổi tùy theo cấp áp suất PN cụ thể).

👉 Gợi ý: Khi kiểm tra tại hiện trường, thông số quan trọng nhất cần đo là PCD (Pitch Circle Diameter). Chỉ cần sai lệch 2-3mm ở tâm lỗ, bạn sẽ không thể xỏ bulong qua để kết nối hệ thống.

Phân loại mặt bích UNI 6093

Tương tự như các tiêu chuẩn khác, mặt bích UNI 6093 cũng được chia thành nhiều loại dựa trên cách thức kết nối với ống:

1. Slip-on Flange (Mặt bích rỗng): Ống được chèn vào bên trong mặt bích và hàn ở cả mặt trong lẫn mặt ngoài. Đây là loại phổ biến nhất vì dễ lắp đặt và điều chỉnh.

2. Weld Neck Flange (Mặt bích hàn cổ): Có phần cổ dài được hàn đối đầu với ống. Loại này thường dùng cho hệ thống áp suất cao và nhiệt độ biến thiên vì khả năng phân phối ứng suất tốt.

3. Blind Flange (Mặt bích mù): Dùng để bịt kín đầu đường ống hoặc các vị trí chờ, giúp dễ dàng mở rộng hệ thống sau này.

4. Threaded Flange (Mặt bích ren): Kết nối với ống bằng mối nối ren, không cần hàn, phù hợp cho các khu vực dễ cháy nổ hoặc hệ thống có áp suất thấp.

So sánh mặt bích UNI 6093 với DIN và ANSI

Đây là phần mà các kỹ sư cần đặc biệt lưu ý để tránh nhầm lẫn "chết người".

• So với ANSI (Mỹ): Sự khác biệt là hoàn toàn rõ rệt. ANSI sử dụng hệ Inch, trong khi mặt bích UNI 6093 sử dụng hệ mét. Kích thước PCD và số lỗ bulong của chúng không bao giờ khớp nhau.

• So với DIN (Đức): Đây là điểm gây nhầm lẫn nhiều nhất. Mặc dù cả hai đều thuộc Châu Âu và cùng sử dụng đơn vị mm, nhưng ở một số kích thước DN nhất định, độ dày mặt bích và tâm lỗ bulong của UNI 6093 có sự sai lệch so với DIN 2576 hay DIN 2502.

👉 Insight quan trọng: Đừng bao giờ mặc định UNI 6093 tương thích hoàn toàn với DIN. Nếu dự án yêu cầu tiêu chuẩn Ý, hãy kiểm tra kỹ bản vẽ kỹ thuật thay vì mua mặt bích DIN để thay thế tạm thời.

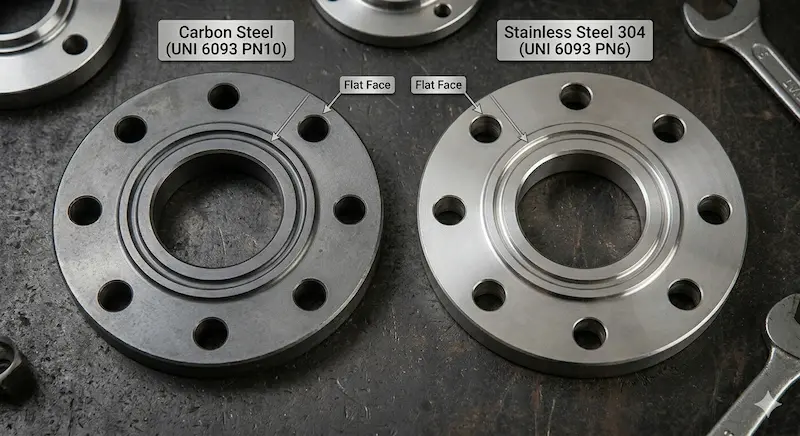

Áp suất & vật liệu trong mặt bích UNI 6093

Khả năng chịu tải của mặt bích uni 6093 phụ thuộc vào cấp áp suất (PN) và vật liệu chế tạo:

• Các cấp áp suất: Phổ biến nhất là PN6, PN10, PN16 và PN40. Con số này biểu thị áp suất làm việc tối đa (bar) ở nhiệt độ tiêu chuẩn.

• Vật liệu Thép Carbon (S235JR, A105): Phù hợp cho các hệ thống nước, dầu, khí thông thường với chi phí tối ưu.

• Vật liệu Inox (SS304, SS316): Dùng trong môi trường hóa chất, thực phẩm hoặc nơi có độ ăn mòn cao.

Việc chọn sai vật liệu hoặc cấp PN thấp hơn yêu cầu của hệ thống sẽ dẫn đến hiện tượng biến dạng mặt bích, gây rò rỉ môi chất và nguy hiểm cho người vận hành.

Khi nào nên dùng mặt bích UNI 6093?

Bạn bắt buộc phải sử dụng mặt bích uni 6093 trong các trường hợp sau:

• Thiết bị nhập khẩu từ Ý: Các dòng máy bơm, van công nghiệp hoặc bồn chứa được sản xuất tại Ý thường mặc định sử dụng chuẩn kết nối UNI.

• Dự án FDI của Châu Âu: Nhiều tập đoàn đa quốc gia yêu cầu duy trì tiêu chuẩn gốc để đảm bảo tính đồng bộ cho việc bảo trì toàn cầu.

• Hệ thống HVAC và Công nghiệp nhẹ: Trong các hệ thống cũ được thiết kế theo chuẩn Ý, việc sử dụng đúng mặt bích UNI giúp tránh việc phải cắt bỏ và hàn lại đầu ống.

Sai lầm thường gặp khi sử dụng UNI 6093

1. Nhầm với DIN PN10: Như đã phân tích, đây là sai lầm phổ biến nhất dẫn đến việc mặt bích không lắp được vào van hoặc thiết bị chính.

2. Không kiểm tra Bolt Pattern (Mẫu lỗ bulong): Một số size của UNI có số lỗ bulong khác biệt so với các chuẩn khác (ví dụ 4 lỗ thay vì 8 lỗ ở một số dải DN).

3. Dùng lẫn tiêu chuẩn: Việc ép các mặt bích khác chuẩn vào nhau bằng cách khoét rộng lỗ bulong là hành động cực kỳ nguy hiểm, làm suy giảm khả năng chịu lực của kết nối.

👉 Hậu quả: Tốn chi phí gia công lại, gây rò rỉ hệ thống và làm mất hiệu lực bảo hành của thiết bị nhập khẩu đắt tiền.

Checklist chọn mặt bích UNI 6093 đúng chuẩn

• Bước 1: Xác định đường kính danh nghĩa (DN) của đường ống.

• Bước 2: Xác định cấp áp suất (PN) cần thiết cho hệ thống.

• Bước 3: Chọn loại mặt bích phù hợp (Rỗng, mù hay hàn cổ).

• Bước 4: Kiểm tra marking trên thiết bị kết nối để xác nhận tiêu chuẩn UNI.

• Bước 5: Xác định vật liệu (Inox hay Thép) dựa trên môi chất sử dụng.

Mẹo kiểm tra tại công trường: Hãy sử dụng thước kẹp đo chính xác khoảng cách giữa hai tâm lỗ bulong đối diện (PCD). Sau đó đối chiếu với bảng thông số tiêu chuẩn UNI 6093 để xác nhận hàng hóa trước khi tiến hành hàn vào ống.

FAQ - Những câu hỏi thường gặp

1. UNI 6093 có giống DIN không?

Không hoàn toàn. Mặc dù cùng hệ mét nhưng có sự khác biệt về kích thước lắp đặt ở một số size. Cần kiểm tra bảng tra để so sánh cụ thể.

2. Có thể thay UNI bằng ANSI không?

Tuyệt đối không. Hai hệ tiêu chuẩn này sử dụng đơn vị đo và cấu trúc lỗ bulong hoàn toàn khác nhau.

3. Làm sao nhận biết flange UNI 6093?

Dựa vào Marking (dấu ký hiệu) được dập trên vành mặt bích. Thông thường sẽ có dòng chữ "UNI 6093" kèm theo thông số PN và vật liệu.

4. UNI 6093 có phổ biến tại Việt Nam không?

Ít phổ biến hơn JIS hay DIN, thường chỉ xuất hiện trong các nhà máy có vốn đầu tư Châu Âu hoặc thiết bị đặc chủng ngành nước, thực phẩm từ Ý.

Kết luận

Flange UNI 6093 là một thành phần không thể thiếu trong các hệ thống cơ khí tiêu chuẩn Ý. Việc hiểu đúng và áp dụng chính xác tiêu chuẩn này không chỉ giúp bạn tránh được những lỗi lắp đặt ngớ ngẩn mà còn đảm bảo tính an toàn, bền vững cho toàn bộ công trình. Đừng bao giờ "suy đoán" về sự tương thích của mặt bích; hãy luôn dựa trên số liệu thực tế từ bảng thông số kỹ thuật.
